Dự án mới - Cùng làm OTL - OPT Push-Pull Amp

Re: Dự án mới - Cùng làm cái Push-Pull Amp

Bác làm thiệt hả?
Còn mấy tay "xúi" bác làm OTL sao không thấy ai lên tiếng ủng hộ gì hết vậy?



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Dạ, dự án này Em ấp ủ hơn nửa năm nay rồi, Chủ nhật nào các Bác ở TBG cũng hỏi nhưng mà bận các dự án Pre Phono nên đành gác lại, thực ra thì làm các mạch tín hiệu nhỏ đã giúp Em rút ra một số kinh nghiệm về thiết kế và thi công mạch Đèn. Bây giờ thì phải bắt tay làm thôi, có nhiều Bác ủng hộ lắm ạ, trước hết sẽ làm Ampli thử nghiệm như sau:
- Công suất chạy 8 bóng 6080/kênh.
- Driver:
+ Phiên bản 1:
- Tầng đầu dùng 2 bóng 5692 ghép phức hợp Vi sai + Cascode với nguồn dòng là ISXY10M45S (dòng 20mA => ~ 10mA/Triode), Áp cấp Va ~ +450VDC
- Tầng Driver dùng 6384 Cathode Follower, Áp cấp +200VDC và -300VDC, dòng tĩnh ~ 40mA liên lạc với tầng đầu = tụ. Kéo trực tiếp 6080.

+ Phiên bản 2 Giống 1 nhưng thay bóng 5692 vi sai bằng bóng 6939 (hoặc 7645), Cascode dùng 6350.

+ Phiên bản 3 Dùng 6J6 + 6939 như mạch ở trang trước.

Khi phiên bản thử nghiệm này chạy ổn thì hoàn thiện đúng thiết kế đề ra là 16bóng/kênh.

Rất mong được các Bác góp ý giúp ạ.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Tui không có kinh nghiệm vụ OTL. Dùng ISXY10M45S làm current source thì tốt quá. Tôi dùng ISXY10M45S để làm voltage regulator cho 6C33C (220V~240VDC, 500mA) thì thấy rất ổn định và rất bền. Làm "active load" cũng rất ngon, tốt hơn dùng choke nhiều. Nhưng coi chừng nó oscillate, phải gắn thêm 1 con điện trở sát chân số 1 (ADJ). Datasheet và Application Notes của IXYS đều không thấy nói đến nhưng kinh nghiệm của tôi thì không có không được. Nếu bác cần con IC nầy thì tôi ủng hộ bác được. Chúc bác thành công.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Vâng bác NoBG nói đúng đấy, em đo được mức nhiễu loạn tầm 2mV, mức này có gây ảnh hưởng nếu ráp Rề ( tiếng nghe như mưa rào ), còn với Ampli thì không ăn nhằm gì đâu, các bác cứ yên tâm mà làm.

Nhân tiện em cũng sắp hoàn tất 1 chiếc ampli Push-pull 300B chạy mạch visai dùng IXYS tương tự như các bác đang bàn ở trên. Khi nào xong em xin mang lên Tân Bình nộp mạng ạ.

Xin cảm ơn.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Rất cám ơn Các Bác về những tình cảm dành cho Em trong dự án này. ISXY10M45S thì Em được Bác Via tặng hồi cuối năm ngoái nhưng tới bây chừ vẫn chưa hoàn thành sản phẩm để báo cáo nên Em không dám nhận thêm nữa ạ. Em phạm luật 49 ngày rồi mà hổng thấy ai sờ gáy nên Em im re và đang sửa lỗi.

Hiện giờ thì OTL thử nghiệm của Em đang trong giai đoạn làm chassis do chuyên gia DIYodira làm cố vấn. Em chụp tạm vài tấm hình để báo cáo tiến độ với các Bác.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

>>>



Re: Dự án mới - Cùng làm cái Push-Pull Amp

>>>

Dự án Hybrid vẫn còn trên bàn mổ cùng OTL chạy song song.



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

Hoành tráng quá, hoành tráng quá!! không biết nói gì hơn.
Em rất cảm ơn bác DIYlover, nhờ có bác mà phong trào DIY của anh em rầm rộ lên bao nhiêu, có mấy dự án của bác em vẫn theo đấy, tuy nhiên chưa đâu vào đâu nên chưa có gì để "khoe".

Em đang tự hỏi BX nhà bác cấp "quota" cho bác về thời gian và kinh phí khá phết nhỉ, em thì chỉ được nhỏ giọt thôi à, ghen tị với bác quá. Em hỏi xxx ngơ tý: bác ra lò sản phẩm liên tục vậy rùi để vào đâu??, he he

Chúc bác buổi tối vui vẻ.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

-
Theo kinh nghiệm của tôi, Pác DIY-lover nên nhét thêm mấy con đèn katot nguội ( oa 1, 2,3...) vào để ổn nguồn tầng input và lái cho OTL Amp thì hệ thống mới ổn định và hoàn hảo, đat độ an toàn cao.
kính báo



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Dạ, Em là chúa ghét mấy cái nguồn lọc dùng tụ và choke đấy Bác ạ. Nên trong thiết kế mạch Driver Em cấp nguồn cao áp riêng cho từng tấng chứ không dùng dạng hạ áp bằng trở và tụ để giảm trở kháng nguồn, linh động hơn trong việc tinh chỉnh chế độ hoạt động của đèn. Nhưng từ đây cũng phát sinh vần đề là các mạch ổn áp to quá, không đủ chỗ để trong chassis monoblock vì dùng tới 6bo nguồn cao áp / kênh + ổn áp cho đốt tim nữa. Sướng không thích, cứ thích khổ!!!



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Bác lấy luôn câu này làm chữ ký để răn đời!



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Nếu mà Em ký thì nó ngoằn ngèo dạng như "Sau mấy năm . . ." chứ không đơn giản vậy được đâu bác Rề gu ơi. :lol:



Re: Dự án mới - Cùng làm cái Push-Pull Amp

phát biểu linh tinh :lol: còn em thì lại khoái nhất lọc nguồn bằng tụ and choke :lol: ghét nhất rề gu và linh kiện bán dẫn gắn vô ampli đèn, hihi ghẹo bác Diy-lover tí có buồn bác chịu :lol:



Re: Dự án mới - Cùng làm cái Push-Pull Amp

Bác lại ghẹo Em rồi, cái phono UESUGI chạy bằng cái nguồn ổn áp bán dẫn đấy Bác ơi, vậy mà ngày nào cứ khen hay!!! :mrgreen:



Re: Dự án mới - Cùng làm cái Push-Pull Amp

bác nói chính xác em cũng biết thế muh, nhưng đó chỉ giải pháp nhất thời và duy nhất của em lúc đấy, thất bại với cái phono box đầu tiên đã phải nhờ binh4d người ngoài sáng cuộc hàn giúp trong khi sự thôi thúc chưa có cái phonobox nào để nghe do mâm và LPs đã tề tựu...
Thực tâm mà nói thì em vẫn chưa hài lòng lắm với Uesugi hiện tại và vẫn mong làm thêm 1 em phono mới hay và chuẩn hơn, em đố bác ra được version mới hay hơi cái Uesugi đó.. :lol: em sẽ làm thỏ ngay cho bác nếu đủ điều kiện. Mà này bác Diy-lover, riêng với phonobox thì em chịu dùng theo style của bác dùng whatever design còn với ampli đèn thì...em xin đi theo mấy ông "lão"



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

Hihí, Cụ này lại dùng chiêu khích tướng rồi đây!!! :lol:

Dù gì thì Em cũng đã bị Cụ Macao khích cái vụ Hybrid rồi, bây giờ thêm Cụ HST nữa cũng chả sao. Chủ nhật tuần này mà kịp thì Em đem Hybrid đi trình diễn luôn. Nhòm 2 cục Jensen vàng chóe mà không thấy hay mới lạ í chứ. :mrgreen:
Mà cũng may mắn là Em nhập hộ khẩu TB, nơi có các Cụ SAA, HST, binh4d . . .nay bổ sung thêm Cụ DIYodia, ủng hộ nên các dự án cứ chạy vèo vèo. Mong Cụ HST tiếp tục sát cánh trong dự án Hybrid tới luôn nhé. Bảo đảm đem cất UESUGI một thời gian ngay.

Thôi chết, Em lại bàn phono lộn vô topic Amp rùi, Bắt đền Cụ HST chọc Em nhá!



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

không ạ! nhớ hồi nhỏ xíu em hay chơi chia phe đánh nhau, lúc ấy em luôn làm chỉ huy vì có tài cầm quân bác ạ. Thôi bác Diy-lover đi vô làm OTL đi, 8 với em có mà đến sáng...

hihihi không hiểu sao hôm nay cuối tuần em hơi bị horse tí



Re: Dự án mới - Cùng làm cái Push-Pull Amp

-
Thế này thì quá khích quá :
Ouput stage: đâu cần ổn.
Đốt gián tiếp đâu cần ổn.
In put & Driverr đâu cần riêng ổn ?
Đề nghị DIY-lover xem lại công thức để AE còn đua :mrgreen:



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

Cụ này, Em đang khè mấy Ông ở TBG mà! :mrgreen: (Nhất là Ông HST) :lol:

Toàn bộ các nguồn cao áp thì được ổn áp có điều khiển.
Đốt tim: đúng là không cần ổn áp thật nhưng mà làm vậy cho yên tâm khỏi sợ điện trồi sụt, khỏi phải tốn thêm mấy cục nguồn của Ông Zét Sờ, khỏi phải dùng LiOA power Studio, khỏi tốn Power cleaner . . . . khỏi . . . tốn tiền.
Tuy vậy, phiên bản thử nghiệm thì Em dùng đốt AC trực tiếp với biến áp 8 đầu ra 6.3V - 4A như hình chụp ở trên.



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

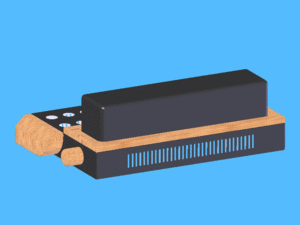

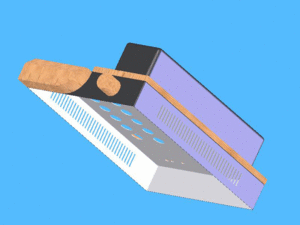

hôm nay em bắt đầu theo chân bác Lover, tối nay hơi rỗi chút nên em lên thiết kế cái chassis và tiến hành luôn, em post tạm bên này để các Bác góp ý, khi tiến hành em sẽ bê qua topic chassis của em, rất mong nhận được ý kiến từ các Bác
khung chính là bằng tole dày 1.2mm sơn tĩnh điện màu đen
phía trên ốp bằng gỗ soan đào dày 18mm chạy bằng cnc
phía trước ốp bằng gỗ soan đào dày 50mm chạy bằng cnc
button on và off cũng bằng gỗ soan đào dày 50, đườn kính 40
đối diện phía bên phải là dãy biến thế
đối diện phía bên trái là dãy đèn
đối diện phía bên trái, sau dãy đèn là cọc loa và rca
đây là monoblock chạy 12 bóng 6080 và 4 bóng driver (theo Lover)
thân



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

em tiếp đây



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

em tiếp đây



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

Đẹp quá Bác ạ!

Trông phong cách có phần nhỉnh hơn Union Research một tí nếu làm đẹp như bản vẽ. :mrgreen:

Mà Em thấy cái hộp sắt hơi nhỏ để chứa 4 cái Biến áp đấy.



Lại một người nữa . . giống như tôi . . .



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

dzời, bản vẽ sao chạy vậy đó Bác, em lại ngại bản vẽ xấu đây, hộp biến áp ấy to lắm, cao 120 và dài tới 540, còn rộng 140, Bác thấy đủ không?
thân



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

Vậy thì đủ rồi.
Làm thi Chassis không Bác, một mình Em làm hổng có sung, thi nhưng mà mấy công đoạn khó thì Bác giúp Em nhé
