Dự án mới - Cùng làm OTL - OPT Push-Pull Amp

Re: Dự án mới - Cùng làm OTL Push-Pull Amp

>>>

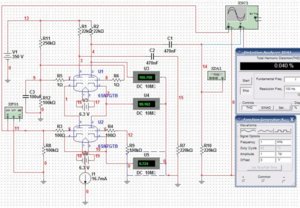

Mô phỏng tầng khuyếch đại điện thế:
kết quả cho hệ số khuyếch đại ~ 29dB phằng từ 20Hz - 50kHz

1kHz ----- Vout = 58Vp-p ---- 220k load : THD ~ 0.04%



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

hoan hô bác Diy-lover đang tự quấn OPT.
Cái multisim mới cài xong đã chạy ngay được rồi à ?



Re: Dự án mới - Cùng làm OTL Push-Pull Amp

Em cũng đua đòi mô phỏng cho bằng Anh bằng Em í mà. Mới tập tành nên hơi quờ quạng chút, có gì Bác HST hướng dẫn thêm dùm Em nha.



em cũng chỉ được teacher NONEW hướng dẫn qua nhưng cũng khó khăn lắm nên vẫn cất đấy, em nào có dám múa rìu qua mắt Diy-lover



Vài hôm nữa xong cái OTL mời Cụ qua nghe và rì - viu cho Em vài lời.



Em nghịch chơi thấy cái mạch khuyếch đại này băng thông cũng khá rộng - Cascode mà nhỉ! Chạy từ 6Hz tới đài AM(450kHz) mà hệ số khuyếch đại không thay đổi tẹo nào: Mạch này mà kéo đằng sau mấy cái bóng chạy Cathode follower nữa thì . . .



Bác làm em cũng nóng ruột muốn khởi động tiếp OTL cho summer sumo quá, nhân tiện cho em góp í cái chỗ con R12 mà bác thay bằng chú zener 100V mới vững như bàn thạch nè. nếu không vẫn có gợn vô lưới đó nha.

Thân mến.



Cám ơn Bác đã hướng dẫn, Em sẽ làm y lời nhưng thêm cái CCS cung cấp dòng cho con zener cho chắc cú luôn.
Mạch Driver Em đã hoàn tất, gởi cái hình chụp hôm trước trình các Bác luôn
Có dùng 2 con IXCP 10M45S ngày xưa . . .



I come back now..hi..hi...
Bác DIYlover làm đẹp quá. Vậy sẵn bác quay lại 6C33 OTL luôn đi bác (nhớ làm mạch in luôn cho ngầu. Bác làm cho em hai cái mạch mono block di. Em đang nóng lòng làm ampli 6C33 vì coi tờ báo nghe nhìn Vn tháng rồi thấy cái VK-55 (sử dụng OPT) nhìn đẹp quá đi mất. em khoái nhìn cái đèn 6C33 đỏ lên, hoành tráng thiệt. Bác làm em bây giờ làm biếng rồi, chỉ thích ráp bằng board mạch thôi..hi.hi...



Mạch này được không bác, em chỉ bó tay cái mạch nguồn?



Mấy mạch này ngõ ra không hoàn toàn đối xứng, Em thấy không ổn lắm đâu - dễ bị trôi midpoint lắm. Để yên tâm thì Bác gắn thêm cái tụ xuất ngõ ra loa ~4700uF như OTL 6C33C của Navison cho chắc ăn.



Re: Dự án mới - Cùng làm cái Push-Pull Amp

delete



Hôm nay tranh thủ chụp tấm hình phần Driver cho OTL



@regular:..hi.hi..bác cho em ké đi mà. Em chỉ mong ráp được cái 6C33 OTL thôi...hi.hi..
@DIYLOVER: bác có thể cho em xin trọn bộ mạch 6C33 của Navison ko? Em tìm mãi mà không thấy bác ơi.



Em thấy Bác Dztronic vẽ ở đây nè Bác

viewtopic.php?t=9177&view=next

Sơ đồ không à, không có giá trị gì hết, Bác phải tự tính lấy nha. Em chịu !!! :mrgreen:



Hôm nay Em được Bà xã tặng cho một món quà: Bản thiết kế chassis mới cho OTL:
Em thấy sướng một mình không đã nên gởi lên đây mời các Bác xem cho dzui



ĐẸP quá bác ơi!

Hix, bà xã em thì ko vẽ tặng lại cứ hay hỏi:
- Mấy cái rác này anh mua lắm thế, chất đầy góc nhà mà ko chịu dọn



Trông thiết kế chassis này Bác DIYodira bó tay rồi các Bác ơi!
Các Bác có phương án nào thực hiện được thì giúp Em với !!!



theo em nghĩ bác khó chiều theo sự tưởng tượng của bác gái
nhưng nếu không quá cầu toàn thì mọi việc thường dễ dàng thực hiện
này nhá, gỗ bác ra hàng gổ, nhôm bác sang hàng nhôm
chỉ còn cái tay bác móc bóp hehehe... :lol:
mải lo thiết kế mạch mệt rồi, bác diy-lover ráng hoàn thành sớm sớm đi cho em qua nghe ké OTL :lol: :lol:



Bác gái công nhận có khuynh hướng thiết kế cao thủ thiệt. Em chỉ mong bác nhà em có thể được như vậy. Nhưng mà cái này bác phải tìm anh em nào có CNC 3 chiều đi bác ơi, khó quá!



"Concept" Amplifier. Hằng năm những cuộc triển lãm xe hơi đều có show những concept cars.
Cái nầy build prototype xong mang đi triển lãm ở CES là ngon lành lắm đó.



Hihi , hàng DIY lúc nào chả là concept hở bác để thương mại hoá được SP còn đòi hỏi nhiều yếu tố khác như thị trường , thị hiếu , công nghệ , vốn ...



Bác DIY-lover ới ời con OTL hát chưa vậy. EM Chờ nóng cả người



@ Bác DIYLOVER : đề nghị Bác ưu tiên đẩy nhanh tiến độ hoàn thành OTL project nhằm lập thành tích chào mừng quốc khánh 2-9 ... để TB group còn có cớ off chai nâng lên đặt xuống nữa chứ . Cứ theo tiến độ rùa bò dự án phát sinh chồng dự án thế này thì cổ anh em TBG dài thòong từ Tân Bình qua tới Tân Phú luôn đó .
