Dự án mới - Cùng làm OTL - OPT Push-Pull Amp

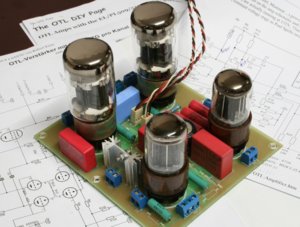

Báo cáo Bác là OTL mới được như vầy thui:
Do bận quá nên Em phải cầu cứu Bác Airphono giúp



He he nhìn khủng hoảng quá, mai mốt muốn đi thi đấu chắc phải thuê xe tải 1T chở, bê lên đặt xuống phải huy động cả TBG góp sức mới nổi



Chụp hình lên nhìn thấy vậy chứ nó cũng nhỏ nhẹ, xinh xinh lắm Bác ạ. Em ước lượng khoảng 30-40kg cho một bên Monoblock thôi, chừng này thì xe ôm chở vô tư :mrgreen:

@SAA: Khi nào Bác quấn OPT C-core nhớ kêu Em qua nhòm ké với nha



Bác ui, chỉ chỗ em mua cái tấm phím vàng vàng (màu xanh như của bác Tea càng tốt) với. Em đang cố gắng chạy theo các bác đê..hi..hi..



Bác ra Lý Nam Đế, gần ngã tư Hòa Hảo có mấy tiệm bán loại này chưng đầy trên vỉa hè.



OK, em về sẽ đi mua liền..hi.hi. :lol:

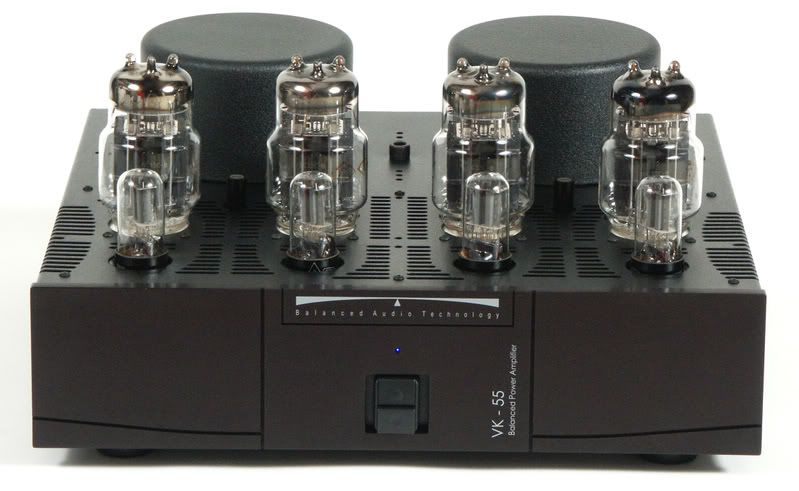

Hôm nay ngồi lướt Web thấy có cái này hay hay, Em thích làm một cái giống như vậy!

Không biết cấu tạo nó như thế nào mà nhiều đèn con con thía???



Nhìn kiểu nó như vậy cộng thêm nó quảng cáo thì chắc chắn là fully balanced Xích cờ lô tờ ron với cái OPT Toroidal của Plitron (10Hz - 70kHz) tổng trở chắc cỡ 300 - 400 Ohm.
Còn mạch thiết kế như thế nào thì I đếch know nhưng xẩm sờ mò mẫm chắc ra được đôi chút. Ờ mà dễ ẹc ở VN có nhiều người có cục amp này lắm cứ mở nắp ra là có mạch ngay thôi :mrgreen:



Hôm nay Em thiết kế lại mạch cho Ampli push pull đặng thi đấu với Em này thử cho dzui



Vậy kỳ này làm hai cái luôn hả bác đin lốp
Làm mạch giống vầy nè



Dạ Em cũng làm gần giống như vậy nhưng mà chạy Ô-tô-bias dùng kỹ thuật Ba-bi-con

Mà sao tầng driver của Bác Tea post giống y như tầng đầu của BAT VK-75 vậy cà



Xem kỹ mạch Cụ Tea post có con điện trở T6 100M lận, Coi bộ khó tìm à nghen :mrgreen:



Hôm trước có dịp làm mạch đẩy kéo cho người bạn, tranh thủ thí nghiệm luôn các kiểu đầu vào + đảo pha, cuối cùng phát hiện ra châu Mỹ : xài mạch kinh điển 6SN7 lại là hay nhất, nên em xin cảnh báo các bác xài 6H30 hay 6H1Pi sau này có thua em đừng trách em biết mà không truy cản :lol: :lol:



Ô, châu Mỹ thế này thì gần quá

Còn tùy vào bóng công suất là gì anh Via ơi



Cái này ... biết gồi
Em có biết 1 cao thủ khi xưa thấy 6SL7 hay 6SN7 là ... cho hoặc bán hết! Còn em thì có bao nhiêu ... trữ bấy nhiêu. :mrgreen:
Cho chị Via thêm 1 tin là cát cốt đíp phờ ren sồ Sá Ớt En Nờ Bả cũng ha lám đó à ngheng :lol:



Vâng bác nhắc em mới nhớ : trong tầm bias 70V như 2A3, 300B, 211, 6C33C ....

Nhìn lại các máy tầm cỡ như BAT, Atsmaphere... đều xài 6SN7 cả ( không chỉ vì lý do dễ mua đèn đâu ), đặc tính của cái đèn xưa như trái đất này là cao áp từ 90V hay 250V đều cho ra đặc tuyến phẳng lừ, trong khi nhiều đèn khác chỉ chạy tốt trong giới hạn của nó thôi. Nếu tự thiết kế mạch kiểu Râu ông nọ cắm đùi bà kia thì 6SN7 là lý tưởng.

Hi vọng sáng nay có bão .... :lol:



Tại Em thấy cái ni toàn xài 6H6Pi, 6H30P . . . chưa thấy ai chê dở cả nên cũng làm liều một phen thử xem, biết đâu . .



Cụ Via nhắc Em mới nhớ là còn một cái Driver nữa, cái ni chắc làm Cụ thõa mãn :mrgreen:

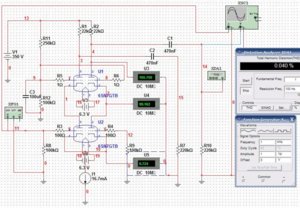

5692 (6SN7) Cascode + 6384 Driver



He he đích thị là cái này, hay là bác nhân rộng phong trào lên là mạch in sẵn cho bà con muốn làm push pull, Tks a alot

@ cụ Dze : bác chọt em đấy hả ? thì đúng rồi, đèn 6SL7-6SN7 em cho hết rồi để thay bằng đèn 5691-5692 cho nó... bền.



Để sau đợt tỉ thí Sumo này kết quả thế nào đã gồi Em sẽ nhân rộng phong trào Push Pull tiết kiệm điện này. Với lại phải sửa lại dùng mấy bóng gẻ gẻ chứ 1 Ampli dùng tới 8 bóng 6384 + 5692 cho riêng tầng driver thì cũng hơi kẹt vì tiền mua bóng = tiền mua 1 Ampli vừa vừa rồi :lol:



Bác thay bằng 6P6C + 6H8C thì lại gẻ gẻ ngay

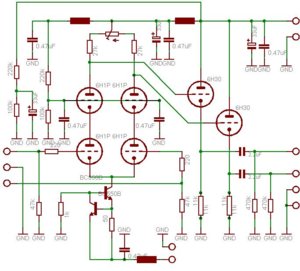

Có cái mạch trên dùng bóng gẻ gẻ 6H1, 6H2, 6H23, 6H3, 6H5, 6H6, 6H30 . . . 6922, 6CG7, 6FQ7, 6DJ8 . . . tùy bóng mà thay mấy giá trị điện trở là xong, nguồn dòng dùng toàn BJT gẻ gẻ luôn, vậy mà các Cụ nhào vô chê lấy chê để làm mất hết hứng gồi :mrgreen:

Em giới thiệu luôn vài tính năng của mạch Driver này luôn nhe:
- Ngõ bào : Balance + Unbalance
- Ngõ ra: Balance - trở kháng ra thấp
- Hệ số KĐ: tùy chọn ~ 30 - 60dB
- Nguồn cấp : +350V, -24V
- Băng thông: 5Hz - 100kHz +/-0.1dB
- Kéo được hầu hết các bóng công suất.



Các cụ chơi Cát cốt Đíp mà chỉnh dòng cao wá ... uổng phí 50% 1 thiết kế thật tuyệt!



Hớ hớ nói thì chị Via đừng buồn chứ thực tế đo đạt ra thì phần đông 5691-5692 thường méo hơn 6SL7-6SN7 đặc biệt là khi so sánh 5692 với 6SN7.



Cái nhà bác Dê này chả hiểu gì về đèn :lol: giá mắc như vậy chắc chắn là phải ...hay. Tự ái dễ sợ.
