Chào các Bác Fan của đèn điện tử nhân dịp ngày trường cửu 09-09-09 và mùa thu đã đến, mặc dù rất bận tôi có ý tưởng thay đổi chất âm cho hệ thống analogue của mình trước đây dùng đèn 12AX7 nay chuyển sang đèn 6H9C (của Anh Hai); 6SL7 hoặc 12SL7 của Mỹ với mục tiêu: 1/ Mạch đơn giản dễ thi công, chất lượng chấp nhận được; 2/ Dùng đèn rẻ, dễ mua (6H9C của Anh Hai); các linh kiện khác dễ tìm dễ mua. 3/ Tận dụng thành quả đã có của Anh em trên 4R; 4/ Thời gian không quá gấp vừa làm vừa chơi; Với các tiêu chí trên có một số định hướng để mọi người quan tâm cùng chuẩn bị: - Đèn 6H9C (6SL7 hoặc 12SL7) 02 chiếc + 2 đế đèn, mạch điện sưu tầm được đến tối mình sẽ gửi lên; - Nguồn ổn áp cho rẻ và chất lượng (dùng đèn 6GV8, 6BM8 hoặc dùng nguồn ổn áp mosfet phiên bản NoBG - Tốt hơn), tham khảo topic pre 818 của bác Quang Hào; Cứ như vậy đã, mời các bác tham gia góp ý
Để các anh Em và các cao thủ tham gia góp ý đã mạch mình định lắp sẽ cực kỳ đơn giản dễ thi công, nhưng vẽ bằng máy tính thì ngại quá tối chụp ảnh Post lên cũng không muộn, vừa làm vừa nghỉ mà dạo này mình bận lắm
Em đang dùng cái Phono này: 2 x C3g 2 x 6H9C 2 x 6H8C Nguồn nắn diode, ổn áp bằng Mosfet Nghe cũng tạm ạ.
Mạch của Bác chắc là nghe hay, mỗi điểm là dùng nhiều đèn và nhiều linh kiện quá, đèn C3G này chắc khó kiếm, trở kháng ra nhỏ dễ phối ghép. Mạch mình định lắp là dùng cho catridge MM, chỉ dùng 2 đèn 6H9C hoặc 6SL7 trở kháng ra sẽ lớn (220K) nhưng ghép với Pre đèn và dây nối ngắn thì OK

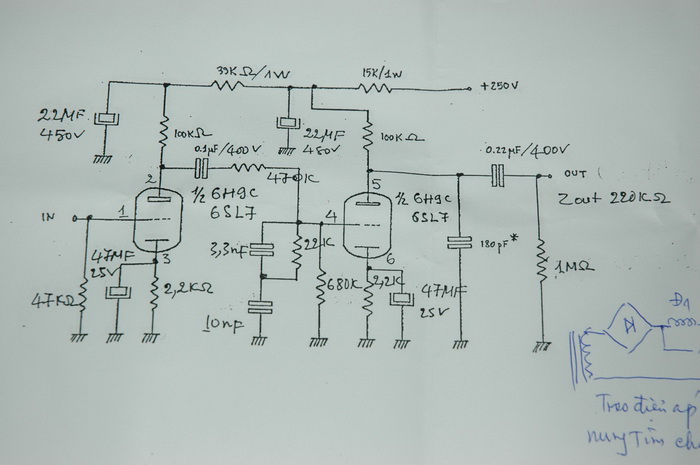

Trên cơ sở mạch phono dùng đèn 12AX7 đã chạy tốt mình chuyển qua dùng đèn 6H9C (6SL7), về mạch sợi đốt có thể đấu nối tiếp tim 2 đèn với nhau thành 12,6V - 300mA, dùng cuộn nung tim 14VAC/1A nắn qua cầu diot dùng chú 7812 kê thêm 1 diot 1N4007 được điện áp 12,6V ổn áp, hoặc có thể đấu // tim 2 đèn với nhau thành 6,3V - 600mA, dùng cuộn nung tim 8VAC/1,5A nắn qua cầu diot dùng chú LT1084 hạ xuống điện áp 6,3 ổn áp, sau đó treo điện áp +84V như trong hình để chống ù xì, đây là mạch:
Hi Bác khuehn Nhìn mạch Bác post lên thấy quen quen nên em xà vào ngay. Chẳng là em cũng đang chạy mạch này đó Bác, tiếng rất dịu dàng, tình cảm, nhưng lại không được bốc bằng 12AX7. Nhưng em vẫn thích chạy bằng 6SL7 hơn(vì độ ồn ít hơn). Theo như trên Je labs thì có thấy có mạch họ phân cực ở Cathode bằng Pin 9V, em đã thử chạy = cách này và thấy tiếng hay hơn hẳn là dùng tụ thoát(khỏi phải lăn tăn tụ hay tụ dở), đặc biệt là tiếng Mid rất tuyệt vời. Cũng mạch này(nguyên bản của RCA) em thấy trên thế giới có nhiều DIYer hạ trở kháng xuống bằng cách đệm thêm 1 đèn nửa = ngã ra cathode, em cũng đã làm, nhưng lại lăn tăn đèn nào hay đèn nào dở(hợp hay không hợp tai). Vài dòng chia sẽ, mong Bác phát triển mạch hay với anh em. * Em nhầm trị số Pin phân cực ở Cathode: chính xác là Pin tiểu 1,5V. thành thật xin lỗiThân mến.
Chào Bác Will, Thế là cũng có bác đã và đang dùng rồi, may quá chắc chất âm cũng không thua gì đèn 12AX7 loại tốt. Lý do mình mở topic này vì lâu quá thấy phong trào đi xuống, lý do nữa là mình có cặp đèn mua được từ lâu rồi chắc cũng được 5 năm rồi trong một lần đi Văn Môn, chưa dùng thử vào việc gì, lại có 2 cao thủ trong số các cao thủ gạo cội nêu trong 4R này là đèn 6SL7 cũng như đèn 6SN7 là loại có ít tạp âm, tuyến tính và ít bị microphonic, dùng cho ứng dụng phono amp rất tuyệt, cám ơn Bác, nếu có mạch hạ trở kháng xuống bằng cách đệm thêm 1 đèn nửa = ngã ra cathode để có bạn nào không có Pre đèn cũng dùng tốt, kể cả mạch phân cực dùng pin nữa bác cứ đóng góp vào chủ đề này cho anh em có nhiều lựa chọn
Đây là những thứ mình đã chuẩn bị được, phần nguồn cao áp và nung tim đã có sẵn, ngày mai tiến hành thiết kế phần đi mạch trên bảng mạch hàn linh kiện, dự kiến phần RIAA sẽ trên một tấm, phần còn lại mỗi kênh một tấm
Cái mạch treo áp đốt tim đèn là một trong những mẹo hay chống ù AC rất hiệu quả trong việc lắp Phono amp, kể cả pre amp nữa, trong các amp đèn nhiều khi cũng cần :idea:
Em cũng có sẵn cặp 7F7 tương đương với 6SL7 chỉ khác chân là Locktan, sẽ triển khai cùng bác để xem chất âm em nó thế nào.
Cái này khoai a... C3g cũng chân loctal. Em kiếm đèn đã khó, kiếm được chân còn khó hơn Mạch em dùng cũng không có gì phức tạp. Em xài luôn cái Aikido cũ, ghép thêm phần C3g và RIAA vào nữa là xong. C3g gain khá, rất tuyến tính lại có vỏ kim loại nên tránh được vụ microphonic. Mà em thấy hình như bác khuehn còn có cái phono hybrid đâu không dùng còn vẽ thêm dự án này vậy
Hai bác khuehn và bác hkthienthanh dùng 6SL7 và 7F7 rồi, thôi thì em chọn con đèn 12SL7 để lắp vậy, hi hi khi nào lắp xong cùng đem đọ xem cái đèn nào hay các bác nhé :lol: , vậy mới thú vị
Hay lắm vậy bác nào lắp luôn bóng anh Hai 6H9C và anh Ba nữa đi để test thử xem sao. Bác Chipmate: Chân locktan đó nhiều lắm bác ạ. Chỉ 10K đồng 1 cái thôi Phần RIAA có phải là phần em khoanh đỏ này không bác Khuehn
Chào bác cái phono hybrid đó mình lắp xong rồi đã thử và kêu ra tiếng người rồi nhưng nó ngốn nguồn cao áp dữ lắm nên lại quay ra nghiên cứu các bộ nguồn cao áp có dòng đủ dùng, nay đã có nguồn mới phiên bản NoBG nên thử trước với cái phono RCA thấy Ok nên làm luôn cái dự án này cho nó có phong trào. Cái phono hybrid sẽ được triển khai tiếp với nguồn mới nhưng phải để đến cuối tuần mới thử được vì các bộ nguồn dùng cho nó hơi lỉnh kỉnh phức tạp chiếm nhiều chỗ ... cũng nóng ruột nhưng không vội được
Oh đã quá, nếu mạch này được phát triển tren bảng mạch thì hết xẩy rồi. Em thấy Bác tính hay ở chổ này là: tách rời bảng mạch RIAA nằm riêng - rất Good, dễ thay đổi chất tiếng thông phần RIAA nếu cần(làm nhiều bo RIAA, chuyển = Select)., cái này em nghỉ chắc Bác đã dự tính như vậy rồi . Còn đây là mạch phân cực bằng Pin: P/s: Khi nào bác triển khai bảng mạch, cho em đăng ký 1 bộ nhá. Cám ơn Bác @ Bác Chipmate: Đế của C3G rất dễ tìm. Lúc trước em cũng như Bác, tìm cái đế C3G đỏ con mắt, sau này mới phát hiện do nghịch với đèn 2j27(Nga) bây giờ đế bao la ---> Danang tube.
Cám ơn bác Will đã tham gia, giúp cho Anh Em có thêm lựa chọn mới, mình không có nhiều thời gian nên tính mì ăn liền, ý là thiết kế bo mạch, trạm hàn linh kiện (dimino) thôi, nếu bác nào có thời gian tham gia nhón tay giúp anh Em thiết kế và đặt board mạch in cho tất cả thì hay biết mấy :idea:

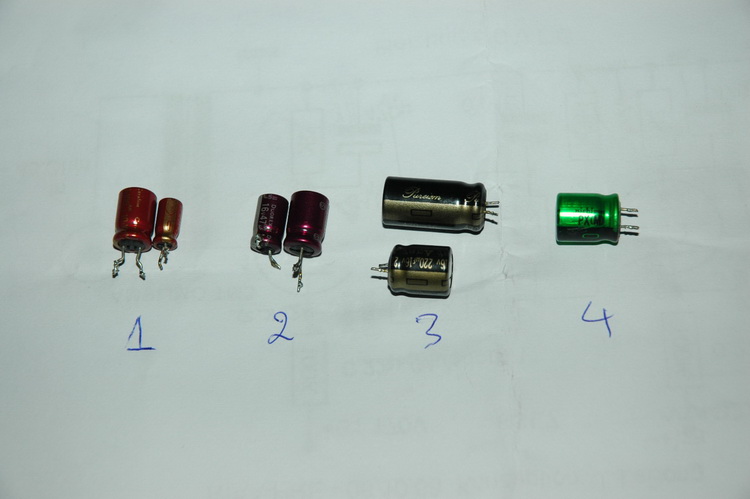

Phục vụ cho dự án bác nào tìm tụ hóa bypass thì ngoài tụ Black gate có thể lựa chọn các loại sau: 1/ Tụ Elna Cerafine hay có trong các đầu CD gấu, cao cấp. 2/ Tụ Elna Dourex II hay có trong các đầu CD gấu, cao cấp. 3/ Tụ Pureism của Hãng Panasonic rất hay 4/ Tụ Nichicon PX(M) hay dùng trong board phono bán dẫn. Các loại tụ này là những loại chuyên dùng cho audio có thể tìm trong boarb mạch audio các đầu video Hifi đời mới
