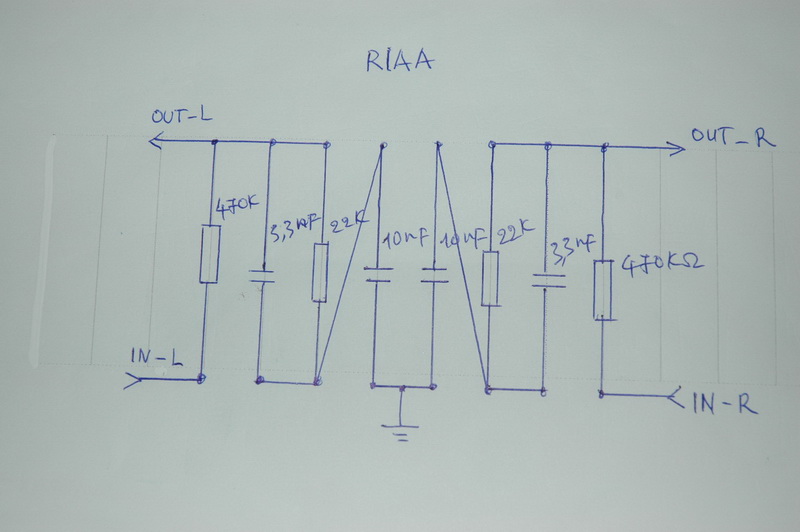

Chào Bạn Hkthienthanh cái phần mạch RIAA ở đây gồm có R 470K, R 22K, C 3,3nF, C 10nF (chính xác là 470K, R 22,814K, C 3,559nF, C 10,379nF) mạch RIAA dạng thụ động nên dùng các linh kiện có độ chính xác cao các tụ nên dùng tụ Polystyrene có chữ J sau cùng, kẹt quá thì ... tụ gì cũng được, các R nên dùng loại metal film (như trở của dale RN65), nếu không được thì dùng trở gì cũng được thay sau

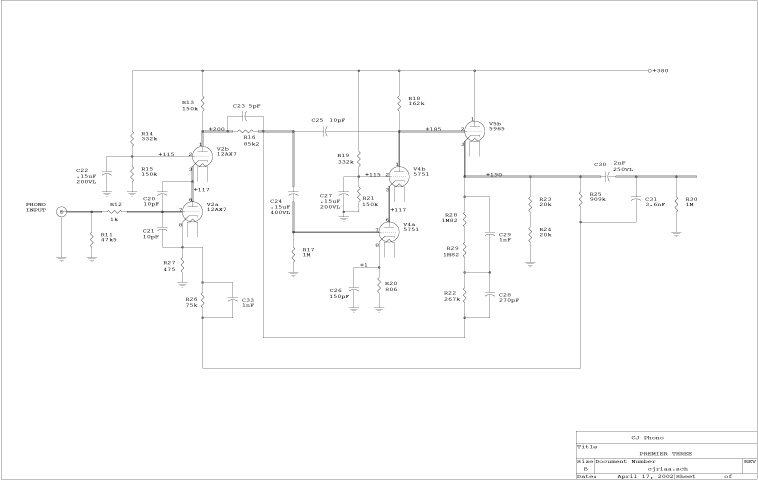

EM có 1 ý kiến thế này! Các bác nên chạy đèn 9 chân cho dễ kiếm, dễ thiết kế bo mạch! Em đề xuất dùng mạch của hãng ERA, cụ thể là phono EAR 834, 864. Mạch này chạy rất hay và dễ làm! em đã so sánh với con M7 phono, theo kit của LS-37. Đảm bảo ăn đứt luôn! Sơ đồ:
Cám ơn Bác Hào đã tham gia dự án chung này, theo mình thì Bác sẽ giúp làm bo mạch cho cả 2 dự án dùng đèn 9 chân phono EAR 864 và dự án dùng bóng 8 chân phono RCA. Mình đề xuất dự án dùng bóng 8 chân không gắn đế lên mạch in mà câu ra ngoài cho tiện sắp xếp, còn dự án dùng đèn 9 chân phono EAR 864 mình cũng rất ham nếu bác đồng ý thì để anh Em đăng ký và Bác làm luôn một thể, mong tin Bác :idea: , cái mạch nguồn của Bác NoBG lắp trông phê quá đi
Em để cử cái Nichicon BP (non-polar) giá cũng rất hợp lý nên thử ạ, em nghĩ chắc là chỉ thua Blackgate NX serie
Em khoái chất âm của mạch RIAA suy giảm hơn, mạch hồi tiếp chất tiếng cứ giả giả thế nào ý. Kiếm cái khác đi bác ơi :mrgreen:
Tạm thời chờ ý kiến của bác Quang Hào, nếu không có gì ngày mai mình post layout mạch trên cơ sở lắp trên trạm hàn Domino ,thân chào và ơn các bác đã quan tâm !
Về điện trở hay dùng cho việc lắp Phono, do làm việc trên mạch điện khuếch đại tín hiệu nhỏ nên vấn đề tạp âm do các phần tử trong mạch rất quan trọng, nên tham khảo những loại sau đây: 1- Điện trở Tantale,: trông rất tầm thường, giống y chang như trở bán ngoài chợ giời. Nhưng âm thanh thì khác hẳn, rõ nét, trong trẻo mà vẫn ấm. Loại này thường gặp trong mấy cái ampli và cục Rề của Audio Note, giá rất đắt. (không tìm thấy ở chợ VN) 2- Điện trở Rikken Ohm: Làm bằng than, theo công nghệ mới nên tạp âm nội bộ rất nhỏ, chân ra mạ vàng 24 K âm thanh ấm, dẻo, gợi tình, tạp âm ít như con metaloxide. (Không tìm thấy ở chợ VN, đôi khi có bán ở một sô shop VNAV nhưng giá rất đắt). 3- Điện trở Allen Bradley: Làm bằng than ép, tạp âm lớn hơn con Rikken, âm thanh ấm, dẻo, gợi tình, dễ tìm ở chợ VN (Xem trong đống máy cũ) 4- Điện trở Caddock: Loại này cho âm thanh trong trẻo, độ nét tốt, hơi lạnh. Độ dung sai rất nhỏ. (Không tìm thấy ở chợ VN, đôi khi thấy trong các board mạch máy tính hoặc máy gì gì đó ở chợ Nhật tảo, chợ Zời HN) 5- Điện trở Kiwame: Trông xanh như chú bộ đội. Âm thanh trong mà vẫn ấm, thiếu độ dẻo, thiếu gợi tình hơn so với Rikken và AB. Đôi khi tìm thấy trong 1 vài đống đồ cũ ở chợ VN. 6 - Điện trở metal film (như trở của dale RN65) hiện đã có bán tại các shop linh kiện DIY của 4R, có đủ trị số cần thiết Ngoài ra có thể tìm các điện trở trong các máy đo, máy hiện sóng cũ, các điện trở này có độ chính xác 1%, đôi khi gặp may tại một số máy đo của Đức, Pháp, italia có cả điện trở Tantale
Bác ơi làm con này đi! em lo vụ layout và đèn cho! Chơi phonno phải chơi gấu, chọn đèn phải ngon! http://www.audiodesignguide.com/Phono/pre-phono4.html
Cám ơn Bác Hào góp ý, theo mình thì cái mạch này cũng dễ thực hiện tuy nhiên cái đèn D3A này khó tìm mà lại đắt nữa nên có lẽ phải chuẩn bị kỹ, theo mình nên làm từ dễ đến khó từ rẻ sang đắt mới có cái để so sánh chất lượng, khi đã phê rồi thì ta làm sau không muộn
Về việc lựa chọn mạch phono RIAA suy giảm hay RIAA hồi tiếp thì có một số điều cảm nhận về mạch RIAA suy giảm và RIAA hồi tiếp, theo cá nhân mình nhận thấy: - Mạch RIAA hồi tiếp cho âm thanh dịu dàng hơn, dải tần rộng ....nhưng yêu cầu linh kiện trong mạch RIAA hồi tiếp phải rất tốt và chất lượng âm thanh phụ thuộc nhiều vào những linh kiện này (các tụ có độ chính xác cao, các trở phải là loại ít tạp âm, nhiễu... - Mạch RIAA suy giảm cho âm thanh gai góc hơn, mộc mạc hơn .....và chất âm không quá phụ thuộc vào chất lượng linh kiện trong mạch RIAA suy giảm. - Âm thanh mạch RIAA hồi tiếp mang lại cũng êm ái và "có vẻ" kém đi độ động so với mạch RIAA suy giảm. Tuy nhiên dùng RIAA suy giảm sẽ thuận lợi hơn nhiều do việc tìm linh kiện dễ hơn, yêu cầu các trị số về tụ cũng không khó tìm. Việc DIY dự án nào đó thì việc tìm kiếm linh kiện thường là đau đầu và vất vả nhất Việc chọn mạch RIAA suy giảm hay mạch RIAA hồi tiếp với các ưu nhược điểm trên còn phụ thuộc Cartridge, cần câu, preamply, amply và loa .....tức là phải có sự tính toán đến sự phối ghép vơí các thiết bị trong bộ dàn âm thanh của các bác nữa.
Tụ này dùng để lọc thành phần tín hiệu nhiễu cao tần phát sinh trên hệ thống, nó bao gồm cả phần dung kháng của cáp đấu nối tín hiệu đầu ra, ở một số bộ phono người ta lắp tụ này (khoảng 50 -120 PF) ở ngay đầu vào // với trở 47K Ohm (giá trị của điện trở này cũng tùy theo trở kháng ra của cartridge được sử dụng, thường là 47K Ohm)
Cụ Andrea Ciuffoli người Ý nấy rất là người bạn "khả ái" của cụ Dzê. Cụ có 1 "thương hiệu" (trade mark) là khi dùng điện trở phải ghép 2 con song song vả nghịch đầu nhau để giãm điện cãm ký sinh (!). Không biết cụ dựa vào lý thuyết hoặc căn cứa vào đâu để nói như vậy? Lúc nào cũng thấy instruction nầy trong schematic của cụ. Nhưng dù thí nghiệm có như vậy thật thì làm sao phân biệt được đầu nào ra vô mà nối nghịch chiều vì điện trờ đấu có cực như là những linh kiện khác. Lúc in trị số trên điện trở nhà nhà sản xuất không nhất định là in theo chiều naòo. Thế nhưng cụ có nhiều tín đồ theo mơi là lạ.
-Nếu vẫn cần 1 tụ như vậy,sao ko để nó nằm ở ngay đầu vào như những mạch hàng hiệu người ta vẫn làm ? -Nằm vị trí đó e rằng có ảnh hưởng đến hệ số RIAA ?? Thân !
Cái phần RIAA nó nằm ở giữa bác xem lại phần mô tả bên trên, con tụ này không ảnh hưởng gì đến hệ số RIAA, lắp tụ trước và sau có tác dụng như vậy cả, nhiều mạch còn thêm các tụ trị số nhỏ (7-20PF) giữa các cực của đèn để trung hòa tránh dao động tự kích :idea:
Con tụ nằm phía trước song song với 47K có nhiệm vụ "matching impedance" giừa cartridge và input impedance của amplifier.

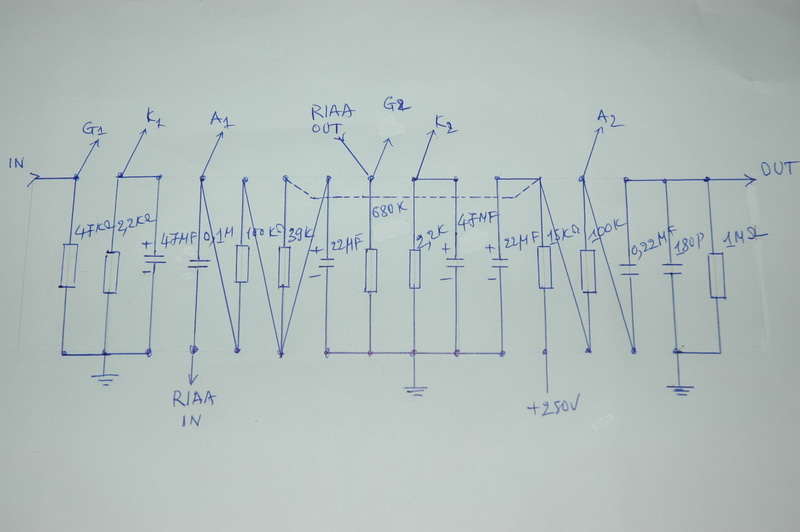

Chưa thấy Bác Hào ý kiến gì, cứ làm tiếp theo hướng ban đầu, đây là layout trên trạm hàn, các bác xem có nhầm lẫn ở chỗ nào nhiệt tình góp ý nha :idea:
Kiếm mấy cái tụ trong mạch RIAA oải quá, cả cái trạm hàn linh kiện chắc cũng phải tự DIY lấy mọi khi lắp mạch toàn làm kiểu Point to point nay làm quy củ thấy ngại
Làm phono mà point to point thì ớn lắm! dễ nhiễu vô cùng! Vì em chẳng có cái đèn nào cả , nên không chú ý cái dự án này, vả lại nếu chỉ có 2 đèn thì tầng ra hơi nhỏ, nhỏ hơn cả CD, Nếu bác cho thêm 1 tầng ra thì Ok hơn! * theo em*
bác ơi, cái này em thấy có mấy cái trạm hàn này khá tốt ạ, hi hi để em kiếm cái máy ảnh chụp lên bác xem nhé nếu dùng được thie em lấy thêm cho bác he he rẻ rề :lol:
Hay quá Bác giúp kiếm cho mấy cái trạm hàn này, mình đang cần nhiều để làm đẹp cho mấy em Pre đang dùng, hi hi xin 5 xu ảnh
