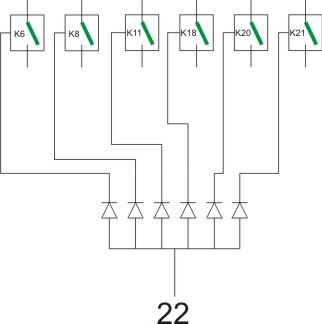

Cái này do tôi tự nghĩ ra và thiết kế, không biết là đã có ai làm chưa. Linh kiện: - 24 Relay kép - Vài trăm con điện trở, diode, - Vài chục con tranzito - Vài con IC số dễ tìm AE xem thế nào nhé Mô tả nó đây: Cái này là 50K.Ohm Trong sơ đồ: K1 - K24 là relay Trong bảng phân công, những ô màu đen chỉ trạng thái khi relay hoạt động. Ví dụ khi chỉnh biến trở ở mức 22 K.Ohm thì trạng thái của relay: K6,K8,K11,K18,K20,K21 hoạt động, còn lại là không hoạt động.
Tui cũng thích mấy thứ DIY này lắm. Có 1 ý tưởng cho bạn đây: đó là dùng Vi điều khiển, cái này mới nhìn thì ghê nhưng khi đã bít rùi thì cũng bt thôi. Bác lập trình cho nó đóng các cổng với nhau theo sự tính toán của bác, có thể dùng các vòng lặp for hoặc lệnh rẽ nhánh If then. Tuy nhiên em vẫn sợ làm volume bằng cái này khi chuyển relay nó đóng nó tạo ra xung nhiễu.
cái này dùng relay siêu tốc, hút chân không là okies ah, có điều mí con relay này hơi bị đắt và khó kiếm
Em cũng góp thêm tí gió với bác chủ. Cái này em làm xong rồi,mấy hãng như BAT,Audio Reseach...cũng chơi kiểu này,gọn nhẹ tiết kiệm. Ngày xưa lúc mới tham gia VNAV em cũng làm 1 bộ 68 cái relay,có remote điều khiển và phím bấm,nhưng phổ biến hàng loạt rất khó vì nó tốn kém quá,cách bác chủ làm hình như loại tuyến tính,bác chủ nên làm logarith thì nhiều người muốn chơi hơn. Em bị áp lực của sếp nên xóa hết hình ảnh trong các topic này rồi,bây giờ tìm không ra cái hình củ nào nữa Thân.
Bác Zoro đề xuất dùng relay Omron là rất tốt,trước đây em dùng loại của anh Ba nó bị hỏng 1 cái tiếp điểm thôi là ...bùm bùm :lol: Xác suất hỏng cũng cao vì em làm số lượng đến 68 cái = 136 tiếp điểm,dể toi loa lắm :wink: Dùng loại mạch tổ hợp relay thì cũng có nhược điểm là nó ăn dòng thường trực và cái cuộn dây bên trong relay cũng là 1 nguyên nhận dây nhiểu nếu dùng chung mass với tín hiệu,bác chủ lưu ý việc này khi layout. Thân.
Các bác khởi động lại dự án này đi. Em mới kiếm được 100 cái relay Omron 12v loại 2 cặp tiếp điểm kép(loại nhỏ).
