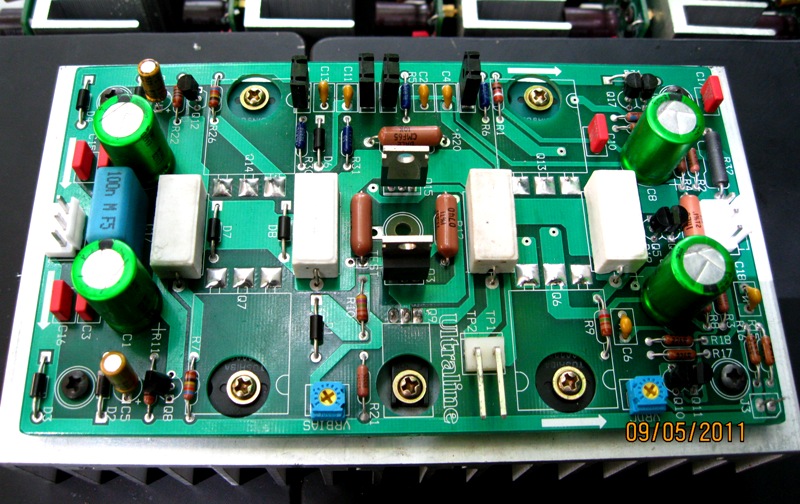

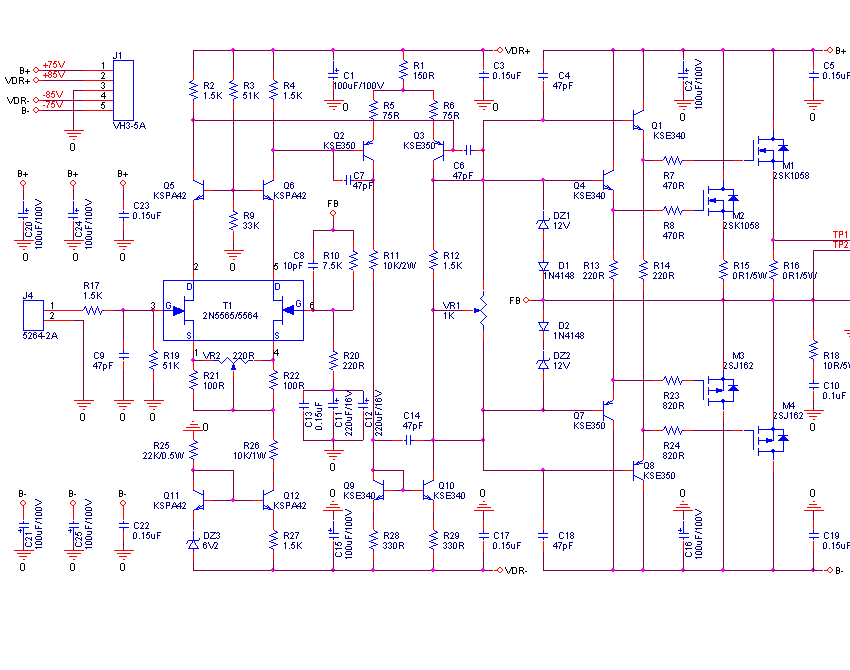

Em tách ra lập topic mới,dự án này sẽ được làm với tiêu chí ultra low cost như các dự án trước đây của em. Mạch sau khi thi công sẽ có hình thức và kích thước gần giống như thế này. Schematic sẽ dùng là cái này. Jfet đầu vào,tản nhiệt và PCB em sẽ cung cấp. Các thứ khác các bác tự lo Dự kiến giá thành hoàn chỉnh tầm khoảng 1M/1 chanel như trên,không tính phần nguồn. Khi nào em vẽ nguồn xong sẽ cập nhật tiếp chi phí của phần nguồn. Bác nào không tự lắp linh kiện được em sẽ có hướng hổ trợ để các bác có được 1 cái KIT y boong cái trên mà không phải hàn xì gì cả. :mrgreen: Các bác đăng ký vô tư nhé.
"Jfet đầu vào,tản nhiệt và PCB em sẽ cung cấp. Các thứ khác các bác tự lo" Bác lo thêm giúp mấy con tụ pi đi, cái này khó kiếm lắm ah, Tản nhiệt thì chắc không khó nhưng chỉ khó ở mấy con bán dẫn và tụ pi, :lol: Bác phổ biến cái này chắc mọi người đều làm được đây.
Bác Ultraline cho em hỏi nếu không có 2N5565 thì dùng 2SK170 hay 2SK30 có được không vậy? Em thấy mạch này chỉ khó con JFET chứ linh kiện đa số phổ thông, phù hợp tiêu chí ULC. Tản nhiệt giống trên hình thì Nhật Tảo có bán, em mua về thấy tốt lắm. Mà bác định dùng nguồn nuôi bao nhiêu thế? Em thấy tầng vi sai phân cực 2mA/vế, như vậy thì phù hợp với J170 và 2N5565, nhưng nếu dùng K30 phải hạ dòng phân cực xuống 1mA/vế.
Em thấy mạch rất OK , PCB cũng rất đẹp và gọn , nhưng mờ dùng Jfet đầu vào em thấy không được ULC cho lắm , vì con 2-nờ này khá ... méc :evil: , em nghĩ nên có thêm VR chỉnh offset DC , để mọi người có thể gắn một số loại Jfet thông dụng và rẻ xiềng chút đỉnh , nhưng lại không được match-fair cho lắm :mrgreen: , với chi phí tầm 1M/kênh mà như vầy thì quá là ổn , rất rẻ so với những linh kiện có mặt trên PCB , nhưng nếu mình dùng Jfet thường thì còn rẻ ác , lúc đó chắc là SVULC Super Very Ultral Low Cost :mrgreen: mà chất lượng thì khỏi bàn
Vậy Bác Ul nên cho cấu hình nhiều lựa chọn đi nhỉ? Em đăng ký bên "Gômun niềm mơ ước của em" cuối cùng chẳng ai cùng theo, bì chìm luôn. Bên này cho em theo nhé ( hình như bên kia em số 1 hay sao í ) bên này cũng thế, hi vọng nó sẽ không chìm. Bác Ul cho hỏi mạch này được bao nhiêu % của Gô Mun :mrgreen: Số: 1. Hachu
Àh , em thấy con VR chỉnh offset rùi :roll: , vậy thì mí bác có thể gắn những loại Jfet thường khác vào , nếu thích có thể phang cả Transistor vào luôn chỉ cần nhờ bác UL chỉnh lại mạch chút xíu , không cần Layuot lại PCB luôn , mạch thiết kế theo mạch mà Gôn mân đã sử dụng nên hoàn toàn yên tâm
Theo em tuy rằng là "Lâu cốt" nhưng những gì cố gắng theo shema của hãng được thì ta nên theo, còn cái gì không thể thì đành . . mình đang muốn clone mà, cái gì cũng thay bớt, bỏ bớt thì cuối cùng mạch Gô mun giống tất cả các mạch khác mà chúng ta đã làm trước đây, không khéo còn còi hơn í chứ :wink:
Ờ hé , tại em bị ám ảnh cái chữ ULC :mrgreen: , nhưng bác yên tâm , mạch này có nhiều lựa chọn cho anh em mà , giàu thì cứ phang 2-nờ vào , nghèo như em thì cứ Transistor :lol: , chất lượng thì tất nhiên là khác biệt , con 2-nờ này là con Jfet tốt nhất thế giới rùi mà , em nghĩ ai cũng có thể theo , tùy tình hình kinh tế , và có thể nâng cấp bất cứ lúc nào tùy túi xèng :mrgreen: vì sch không thay đổi nhiều và PCB cũng không phải làm lại khi nâng cấp , em nghĩ thế :wink:
Mạch này về bản chất rất đơn giản, linh kiện dễ kiếm, khả năng thành công rất cao. Chứ cái Gôn Mân V1 có tính chuyên nghiệp cao, đòi hỏi cả trọn bộ linh kiện + chassis nên không ai theo nổi là đúng rồi.
Bác chủ cho em đăng ký 1 bộ hoàn chỉnh theo dự án ULC này nha Em thì đèn không biết, bán dẫn lại càng không, chỉ biết nghe và bất đắc dĩ lắm thì đấu nối, đi dây cơ bản như lắp từng board kit với nhau được thôi!
Em rất thích nhưng dự án vừa tầm, với chi phí vừa phải. Em nghĩ dự án này sẽ thành công rất nhiều, về linh kiện thì em nghĩ nếu bác UL lo được hết thì độ thành công sẽ cao nữa. Hoặc các bác có thể nhờ các bác như Mimosalq hay Cynep lo hộ phần linh kiện. Em xinh đăng ký một suất ạ.
hớ hớ , vụ linh kiện bác lo gì với ông UL này , cái Gôn Mun linh kiện chi chì chít mà còn toàn loại quý hiếm kiếm trên Núi chưa chắc có mà ổng còn có nữa mà , con 2-nờ hiếm thế mà còn bao xô thì mấy con Fet trở tụ tị là cái giề :mrgreen: ai theo dự án này chắc chắn thành công , nếu không thành em xin ... chịu trách nhiệm ... chỉ chỗ lão UL :lol:
Em thích những dự án linh kiện có thể chọn từ quý hiếm nhất đến cùi bắp nhất lắp vô cũng chạy tuốt, mạch này nếu hai cặp MOSFET em đoán nguồn sẽ khoảng 60V, cho công suất khoảng 100~120W cho tải 8R. Em thấy hãng Gôn Mân họ thiết kế theo triết lý của người Đức, tôn trọng sự chi tiết, chính xác, mạnh mẽ và cũng đủ dòng để trị loa trở kháng thấp. Mạch này nếu dùng 2SK2221/J352 với áp như vậy có thể kéo loa 4R thoải mái hoặc BTL 8R, 3R cũng được nhưng vừa chạm dòng đỉnh.
Các cụ chớ nên đăng kí vội vàng nên để chủ Topic làm trước khi nhân rộng ra cho anh em đở vả. vụ ULC- 370W/4 ohm/1 chanel - Mosfet Integrated Amplifier thấy tiêu đề nghe choáng nhưng thực tế có mấy ai làm xong đâu, mà có làm xong nhưng chạy linh kiện phải đổi tùm lum chán phèo. Nhìn lại thì thấy có Leach Amp good nhất, công suất lớn tiếng hay, dể làm, linh kiện dễ kiếm hàng tốt HẾT.
Bác cứ yên tâm, vì thực ra GM có thiết kế rất đơn giản, theo topo mạch của Hitachi. Cái khó của người làm GM là linh kiện. Và schema như bác UL giới thiệu đây Tây nó làm nhiều, bên topic của bác Quang Hào cũng chạy rồi.
Topo đó là Dual LTP hay là mạch 2 tầng vi sai, hay balanced VAS, theo em được biết thì đây là Topo mạch có từ khoảng những năm 70, và đó là topo mạch đơn giản và phù hợp nhất với LatFET của Hitachi.
OK Em sẽ cung cấp thêm các thứ này 1. Tụ pi 2. Tụ 220uF/16V Elna 3. Tụ 100uF/100V Nichicon 4. Tụ wima đỏ đỏ như trong hình. :mrgreen:
Em vẽ sẽ là 2N5565 nhưng các bác có thể gắn C3200/K170/,... đều ok,chân cẳng có thể bẻ qua bẻ lại 1 tí. Nhưng em khuyên là nên dùng đúng 2N.... bởi vì nó quyết định chất âm của mạch. Cái gì cũng muốn rẻ thì nó sẽ không còn được tốt nữa. :roll: Như trên em đã dự trù kinh phí khoảng 1M/1 chanel thì đã quá hợp lý để có được 1 cái Kit đẳng cấp rồi,cần gì phải làm rẻ hơn để giảm giá thành và giảm luôn chất lượng. :mrgreen:
Thế là quá OK rồi! Theo em bác chủ lo cho số linh kiện như thế là OK rồi, còn lại anh em tự kiếm , mỗi người một cách kiếm linh kiện có nhiều bác còn đang có sẵn. Nếu mà cứ lo full linh kiện nhu naim sau này làm xong em đảm bảo cả mấy chục bộ giống nhau như từ 1 nhà máy sản xuất ra vậy , nó mất đi màu sắc của DIY :lol: 1 sản phẩm DIY hay hay không hay thì nó cũng phải mang màu sắc riêng của mỗi người, không hay lại học hỏi thêm rồi nâng cấp dần.. :lol:
bác chủ cho tham gia với nhé, thấy mạch đơn giản mà hay là em thích rồi. đú theo gôn mân nghe no ghiền ko nào
Em vừa bàn xong việc với cụ mimosalq. Kế hoạch của dự án này như sau. Em lo phần thiết kế SCH,PCB,...cung cấp vật tư cần thiết. Em chịu trách nhiệm về kỹ thuật. Cụ mimosalq sẽ đảm nhận phần lắp ráp và giao dịch trực tiếp với các bác. Tối nay em sẽ hoàn thành phần vẽ mạch in rồi post lên. Các cụ có thể lựa chọn 2 phương án. 1. Lấy vật tư về tự lắp. Một bộ linh kiện bao gồmCB,2N5565,tụ pi,tụ 220uF/16V Elna,tụ 100uF/100V,tụ wima,tản nhiệt. Các thứ còn thiếu là BJT các loại,điện trở các loại,mosfet,biến trở,trạm cắm dây,ốc vít... Giá thành là 500k/1 bộ linh kiện/1 kênh. 2. Lấy cả KIT hoàn chỉnh. Giá KIT là 1M/1 KIT công suất hoàn chỉnh,cấp nguồn vào là hót,không cần cân chỉnh gì thêm. Các cụ đăng ký nhanh nhé,em xong là đặt mạch in ngay,cụ nào lở tàu thì ...thua nha. :mrgreen:
Em hỏi dốt nát tí 1M là 1 triệu phải không ạ. 2 kênh là 2 triệu chưa kể nguồn và những thứ lặt vặt. Em không tham nữa, tập trung đi làm cái đèn về thắp cho sáng nhà, quê em dạo này tối đến đèn đóm chán quá, cứ lèm nhèm, chả cái nào soi được đường đi lối về :mrgreen:
