Em có tụ 4700/100 nhưng không lắp vừa bo này, khi có PCB nguồn em sẽ cải biên lại tý chút. Hy vọng sẽ được giao lưu với các Anh em co chung niềm đam mê DIY Cho em hỏi còn con Jet thì kiếm đâu ra vậy.

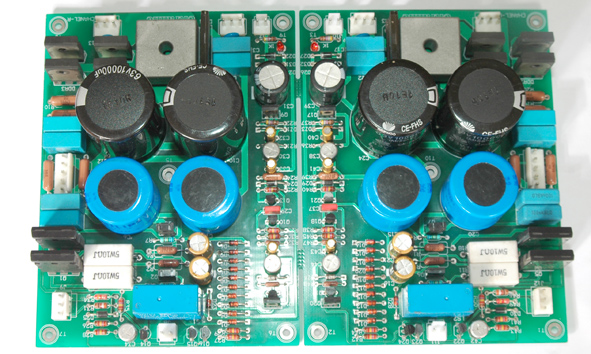

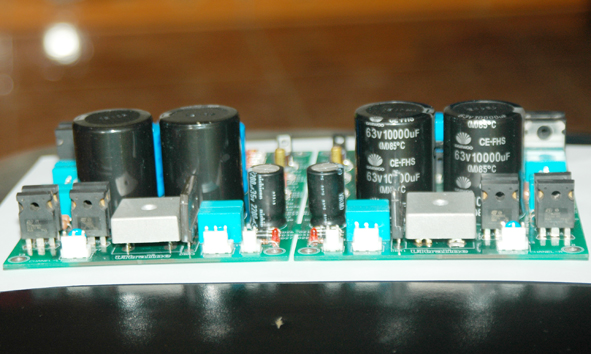

>>> fast diode Cụ nào chơi fast diode thì không cần gắn cầu diode 35A hoặc ngược lại. Nếu gắn cả hai(song song) thì cũng ok luôn. :mrgreen:

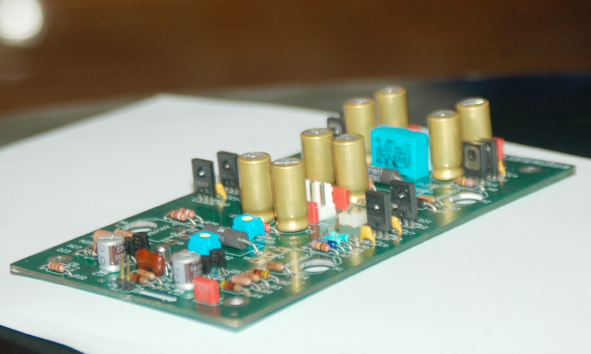

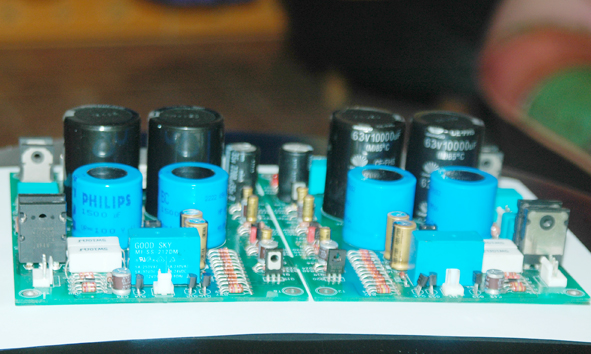

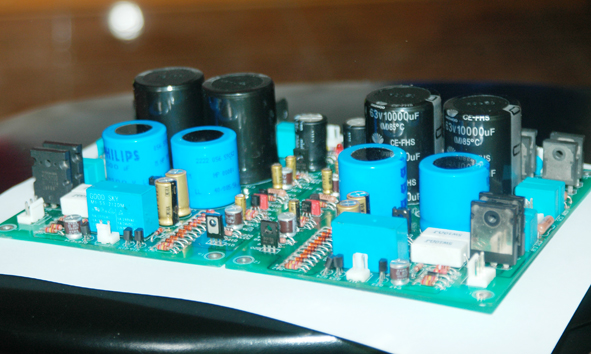

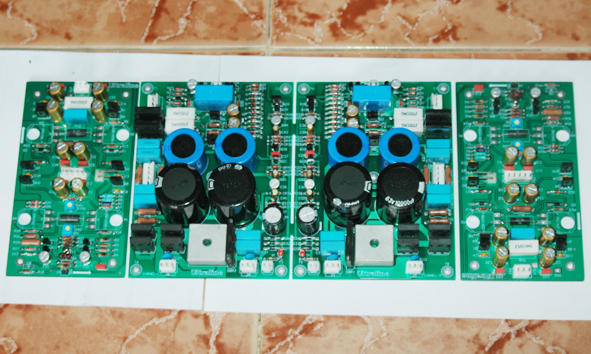

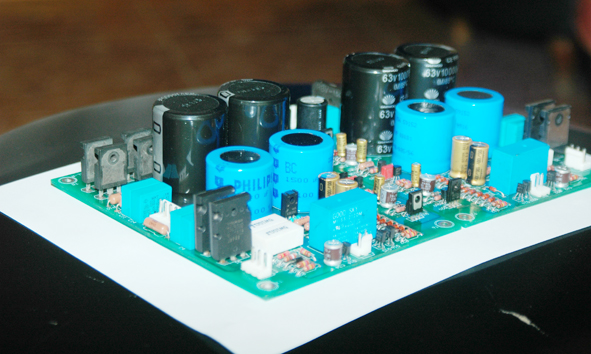

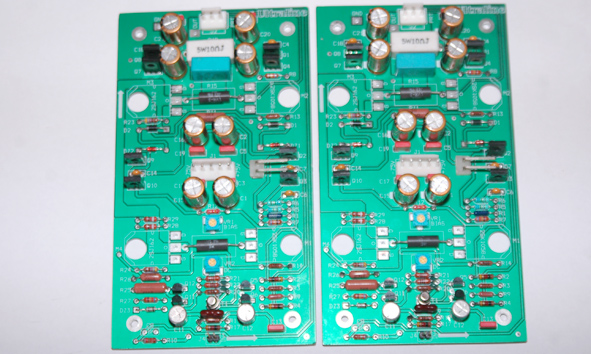

Cụ nào đặt em nguyên KIT lắp sẳn hoàn chỉnh thì em sẽ dùng linh kiện y chang hình em post. Chỉ có 1 thay đổi là không gắn fast diode nếu không đặt ... fast diode. :roll: Kit này lắp vào máy mà không đẹp,không giá trị thì tại ông làm vỏ hộp dở quá. Nếu nghe không hay thì tại mấy chú kỹ sư của GM thiết kế tầm bậy. Em ... chả làm sao cả. :lol: :lol:
Em bàn với cụ Mimosalq rồi,phiên bản này mình làm ngang tầm công suất với GM M390 nên nguồn dùng tương đương nó thôi,hiện tại zin em nó dùng +/-60V cho phần công suất,em dùng +/-63V. Biến áp nguồn anh Quang đặt là 46-0-46vac nắn lọc khi có tải (có cấp nguồn cho công suất) cũng tầm 63Vdc. Chỉ cần thế thôi,nếu dùng nguồn +/-75V mà bias cao sẽ phát sinh nhiệt mà tản nhiệt phiên bản này hơi bé,em rút kinh nghiệm khi làm mấy cái GM clone trước đây nên mới quyết định dùng nguồn như vậy.
Hơi nguy hiểm cụ nhỉ :mrgreen: Cụ ơi công suất nguồn bao nhiêu nhỉ, 10 A hay hơn ạ? Hoặc mono block mỗi kênh 6A?
Nhiều lần em chụp hình đo kiểm áp chịu đựng của con tụ,mức áp đỉnh mà nó có thể chịu được(trường kỳ) là 63x1.4142=89V,nếu con tụ 63V mà không chịu được điện áp 89V la nó làm gian dối. Hiện giờ mổi kênh dùng 4 mosfet nên dòng max có thể đạt là 7x2=14A,nếu bác có tản nhiệt lớn thì cứ khai thác hết dòng này nhưng nếu tản nhiệt bé thì có thể chỉ khai thác 1/2 thôi,tùy bác ạ. :mrgreen:
Ặc em đang có con biến áp 65AC+- 8A chắc phải gỡ đi một mớ dây phí quá dưng mà dùng AC thấp thế này dễ kiếm linh kiên hơn em khỏi lo cái phần tụ lọc nguồn roài
Có sao đâu,bác dùng nguồn cao được mà,chỉ cần thay tụ lọc nguồn chịu được áp đó là ok,trước đây em vẫn dùng nguồn cao cho 2 mẩu clone rồi,vấn đề cần giải quyết là cái tản nhiệt thôi.
Sao lại phải cuốn lại , để nguyên , thay tụ lọc nguồn , thay tản nhiệt , chơi thế cho máu , cho chất tiếng khác lạ các ông kia ( em đảm bảo hay đới ) . P/S : Cụ Ul xem cái bài viết trên chỉnh sửa cho hợp lý nha !
Chỉnh gì? em có nói gì sai hoặc có thể gây hiểu sai à? :roll: Túm lại: Bác nào dùng nguồn cao thì dùng tản nhiệt to tí và đồng bộ với tụ lọc nguồn. Bác nào dùng nguồn giống em thì phang vào y chang em. Hết.

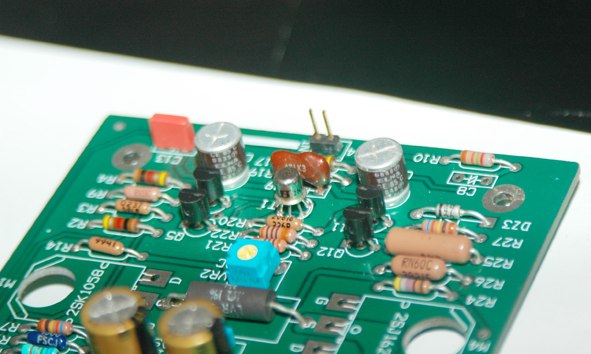

Không biết sử dụng máy ảnh mừ . :lol: P/S : Lần sau chuyển chế độ marco chụp linh kiện cho đẹp chút nha cụ , chụp vậy anh Gà phản đối . Túm lại : coi như dự án đã thành công , đến hồi kết rồi , việc còn lại là của các thuyền viên : ai nhanh mua vé lên thuyền sớm chóng về quê ăn tết , ai chậm chân ăn tết dọc đường , ai ko lên thuyền thì ở lại nghe mọi người trên thuyền kể chuyện ! có em : em đứng ngó thôi vì em chuyển qua bên kia chơi thỉnh thoảng còn có cảm giác bị điện cắn )
Các cụ xem lại mức nguồn này nha, M330 đã dùng 55V xoay chiều nhé.... Mà em cũng lấy bo nhưng chưa hiểu bo này lai đời nào với nhau theo ý chủ topic đó :lol:
em có gửi cục nguồn với dàn tụ theo đúng thông số lúc đầu của bác ultra bên nhà bác Quang rồi, các bác thử đóng điện test với điện áp cao xem có khác biệt gì ko ạ?
