he he , sao rẻ quá vậy bác , vậy là 500k 1 bộ linh kiện bao gồm tất cả những thứ bác nêu (PCB,2N5565,tụ pi,tụ 220uF/16V Elna,tụ 100uF/100V,tụ wima,tản nhiệt) , và 1 bộ như vậy là cho 1 kênh . Hix , đúng là ULC còn hơn em nghĩ nữa , vì con 2N thôi em thấy đã chiếm gần > 80% giá trị 1 bộ linh kiện rùi . em xin đăng kí 2 bộ linh kiện mang về tự tử ạh ý lộn , tự xử ạh :mrgreen: Em xin cập nhật : 1. Hachu 2. gaumap 3. thuanblack 4. kkalord 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh ... @ các bác nhớ ghi chú là mình chọn phương án nào trong 2 phương án bác UL nêu trên nha .
Chỗ này "Giá KIT là 1M/1 KIT" là 1M/kênh đúng không cụ cụ ghi 1 KIT lại hiểu lầm cả bộ 2 kênh thì chết :lol:
Danh sách đăng ký ULC clone Gôn Mân1. Hachu 2. gaumap 3. thuanblack: một bộ linh kiện hoàn chỉnh (2 kênh) 4. kkalord 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. ...
đọc kĩ đi cụ...riêng cái phần còn thiếu đó cũng khoảng 500k nữa nha, chứ ko phải toàn bộ Lk cho 1 kênh đâu ợ... Tính riêng fet đầu vào, và bộ fet công suất cũng đã hết 60% tônge giá trị rồi. Nói chung 1M cho đẳng cấp gỗ mun thì cũng ko nhiều.
hì hì , em đọc kĩ lại mấy lần ấy chứ , vì con Jfet theo em biết là mua lẻ đã khoảng 20 USD 1 con rùi , em nói rẻ là ở chỗ những gì bác UL cung cấp - PCB,2N5565,tụ pi,tụ 220uF/16V Elna,tụ 100uF/100V,tụ wima,tản nhiệt - mà có 1M / 2 kênh thì quá là rẻ . em nghĩ nên hay là phải đu theo thôi , vì nhìn cái sch mà thấy thích thích và còn được hỗ trợ những linh kiện không thể mua được mà ULC thì còn gi bằng , không theo em thấy hơi phí

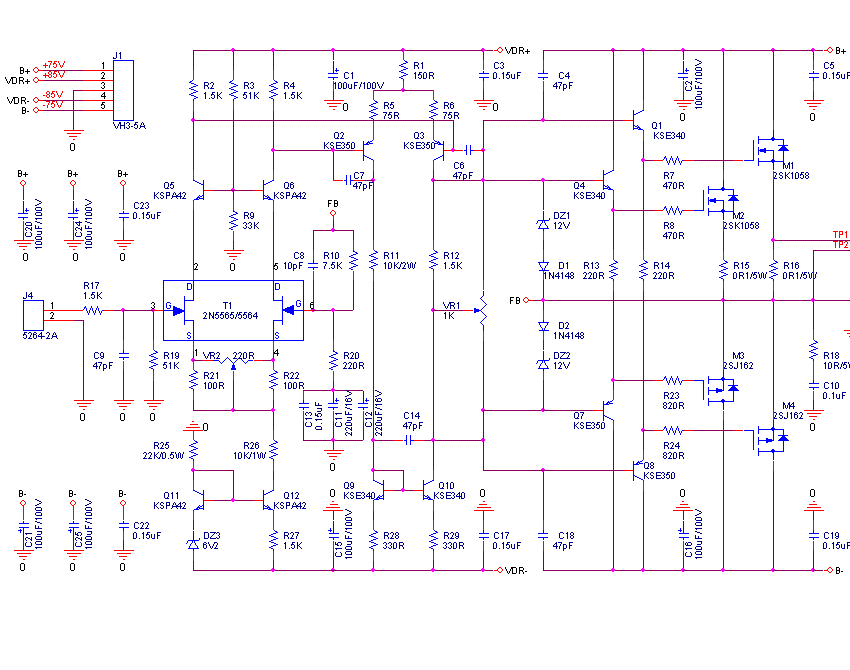

Àh , bác UL vẽ xong mạch nguồn chưa ạh , em thấy tầng Visai -> VAS được ổn áp 1 nguồn riêng , áp phải cao áp hơn tầng công suất , vậy bác tính để mạch ổn áp đó ở đâu ạh , em thấy nên tích hợp trên PCB công suất luôn , chỉ việc câu 2 loại nguồn vào pin 5 chân nữa thôi là ok , và có nên làm mạch bảo vệ tích hợp luôn không hay để ra diêng hả bác . Mong được thấy cái PCB quá .
Em xin cập nhật : 1. Hachu 2. gaumap 3. thuanblack 4. kkalord 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện :mrgreen: ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh
1. Hachu 2. gaumap 3. thuanblack 4. kkalord 2 bộ linh kiện cho 2 kênh 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh
1. Hachu 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack 4. kkalord 2 bộ linh kiện cho 2 kênh 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh

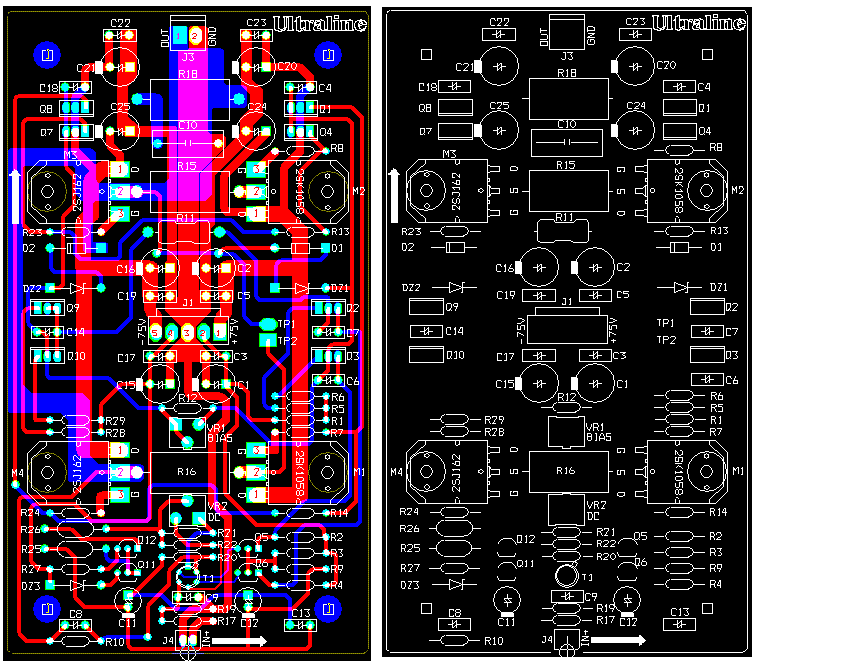

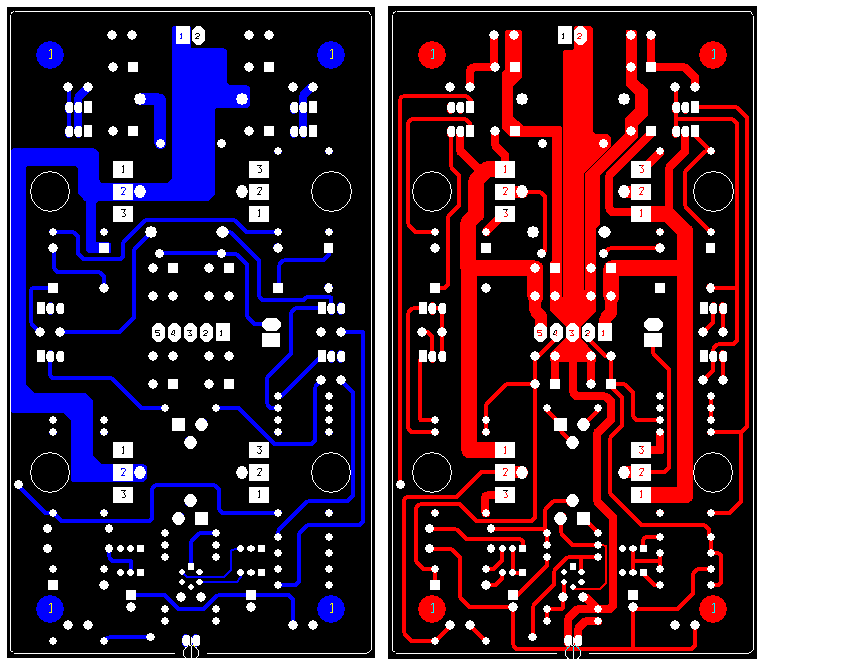

Em đã xong phần PCB công suất. Các bác đăng ký nhanh lên để em chốt số lượng nhé,em sẽ gửi file đặt mạch trong ngày mai. Lưu ý: Phiên bản này em chỉ làm 1 đợt PCB duy nhất vì vật tư em có không thể dàn trải trong thời gian dài,khi em phát triển GM clone của em thành SP thương mại thì em không cung cấp các loại vật tư này nữa. Thân.
Riêng phần nguồn em sẽ làm 1 bộ nguồn cho 1 kênh,có luôn phần mạch ổn áp cao áp kiểu GM. Hiện tại tụ nguồn loại 80V các bác có thể mua được,riêng tụ 100V thì hơi khó kiếm do đó em sẽ cung cấp 1 cặp tụ 100V/1500uF Philips cho 1 bo nguồn. Tụ nguồn 10000uF/80V cho phần công suất các bác tự mua giúp em. Em sẽ vẽ 1 bo nguồn gồm 1 cặp 1500uF/100V cho nguồn cao áp(có ổn áp) và 1 cặp 10.000uF/80V cho phần công suất. :mrgreen:
Em xin cập nhật : 1. Hachu 2. gaumap 3. thuanblack 4. kkalord 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện :mrgreen: ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh[/quote] 9. ManhTuong : 01 bộ ( không lấy tản nhiệt )
1. Hachu 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack 4. kkalord 2 bộ linh kiện cho 2 kênh 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. ManhTuong : 01 bộ ( không lấy tản nhiệt ) 10. tuninh: 2 bộ linh kiện cho 2 kênh
1. Hachu 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack 4. kkalord 2 bộ linh kiện cho 2 kênh 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn
1. Hachu 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack 4. kkalord 2 bộ linh kiện cho 2 kênh 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh.

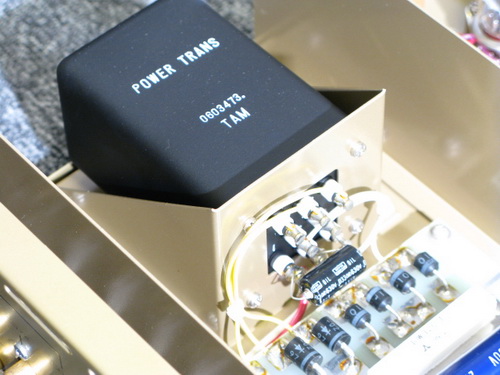

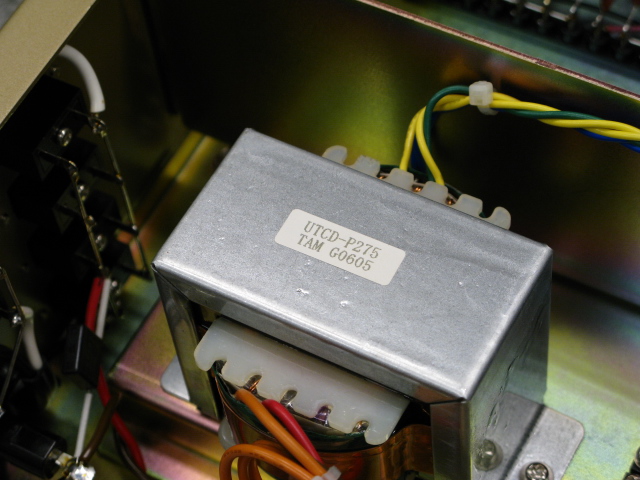

Em trả lời thay. :mrgreen: Biến áp nguồn cần có là 1 cuộn 58-0-58VAC/10A tức là +/-75VDC khi có tải. 1 cuộn 68-0-68VAC/0.5A tức +/-100VDC sau đó ổn áp ra +/-85VDC 1 cuộn 12Vac/0.1A cho mạch bảo vệ loa,em sẽ layout cái mạch này rời để các bác lắp tùy ý.
