Chào bác mimosalq Bác Quang ơi , bác có thể mua dùm mình bộ dây nối ở trên không , chứ hàn rồi mà mod hay thay thế LK thì khó quá , dây nối từ nguồn đến cx và dây nối từ nguồn đến BA , cám ơn bác trước . Thân
Hôm qua em được nghe cái Metis3 rồi công suất 100W mà nghe khủng quá.Cái dự án clone này chất lượng bảo đãm chẳng thua gì đâu.Em lại được còn mở bung ra để nhòm rồi còn vẽ lại nữa chứ.Em thấy có vài điểm khác mấy dòng lớn như sau: 1/Chỉ dùng 2 cặp FET(giống mình clone) 10N20,10P20 2/Nguồn duy nhất +-60VDC,của mình tốt hơn vì dùng hẳn 2 nguồn riêng biệt 3/Tầng VAS dùng cặp FZT857/957 khác mình clone dùng MJE340-350 4/Anh chàng này thêm 1 tầng OPAMP ở đầu vào dùng OPA134,em thì ghét OPAMP lắm. 5/Em thấy con JFET đầu vào của nó có vẽ không được mới nó không có bóng lóang như của mình mà khá sần xùi chắc hàng của nó dỡm hơn của mình Em chỉ đo tới đó vì bận nạp rịu vì em mê rịu hơn GM,nhưng bao nhiêu đó cũng đủ chít với em rồi...
-Hôm qua em nhận bo mới hiểu tại sao anh quang bây giờ mới gửi cho em :lol: . - Dự án này các bác phải thật bình tĩnh khi cắm linh kiện và hàn nếu không cháy nổ là chuyện không thể tránh - Anh quang ơi con diot cầu trên bo PSU là layout cho loại nào thế , 2 con cầu của em không làm sao nhét vào nổi chẳng lẽ lại phải câu dây :cry: - khi anh chạy có con Fet hay Jfet nào nóng quá không để em lưu ý cho nó cái tản nhiệt nhỏ .
Trên PCB có layout 3 dạng diode 1/4 con ULTRAFAST diode 1 kênh cho nguồn +=75V 2/1 con diode cầu dạng dùng cho Naim cũng cho+-75V dùng cái nào thì tháo cái kia ra 3/1 diode cầu dạng dẹp DRB1,DRB3 cho đường ổn áp tầng VAS nằm kế bên con diode cầu bự,dấu + của nó nằmsát J1 và J4.cẩn thận kẻo nhầm nhé..Tất cả là layout chuẩn hết đó.Mấy con MJE khá nóng nhưng chẳng hề gì vì mấy con hàng rã máy đó tốt nhất thế giới rồi.Hàng mới anh có nhiều nhưng anh thích dùng mấy em cổ lổ Motorola này.
Không phải DC SERVO,anh nghĩ chủ đích là tăng hệ số khuếch đại vòng hở.Hôm nào anh sẽ đo kỹ lại và vẽ lại nghiên cứu.Thân.
Không phải DC SERVO,anh nghĩ chủ đích là tăng hệ số khuếch đại vòng hở.Hôm nào anh sẽ đo kỹ lại và vẽ lại nghiên cứu.Thân.[/quote] Nó không hồi tiếp toàn cục mà chỉ trên tầng đó thôi [/quote] con opam này nhét vào, âm thanh dở tệ! chả hiểu tại sao! :mrgreen:
Em xây dựng lại cái bo anh Quang gửi y trang con anh Quang mở xem ruột gan luôn Chỉ thiếu con độ ồn 6 phần triệu, em dùng tạm con 25 phần triệu... ồn nhỏ hơn cả trở Dale nữa.. nghe ngoong lém :mrgreen:

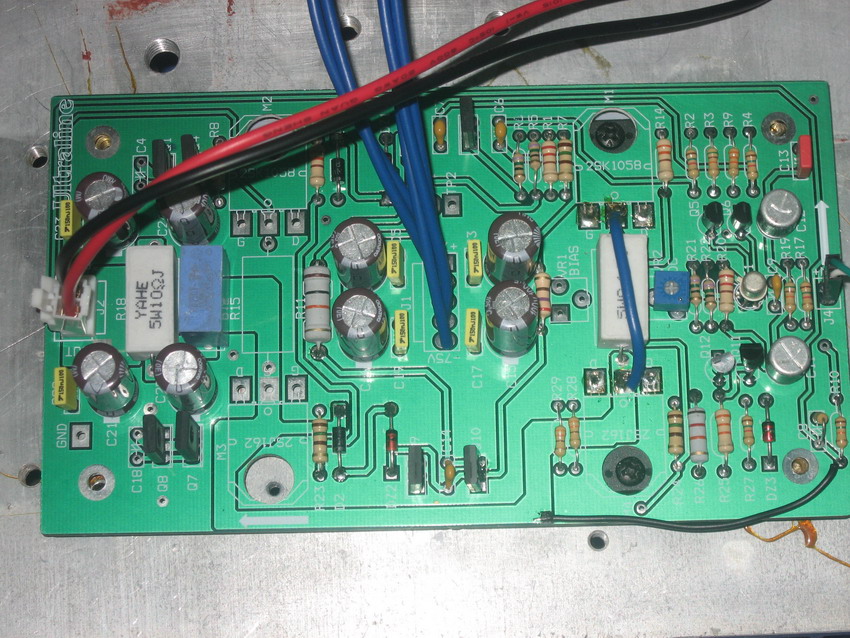

Chào buổi sáng Sau hai ngày thức trắng để tối ưu cái mạch này em xin thông báo:Cái mạch trên hình chính là amplifier được mênh danh "The world's best high-end amplifier".Các bác nào đã nhận pcb khoan hàn nhé.Em xin đi ngũ 1 chút để em viết hướng dẫn ạ.Các bác thông cảm vì sự chậm trể này nhé,sẽ rất xứng đáng với sự chờ đợi của các bác.Thân.
Hiii, may quá bác Quang à, Em nhận đồ từ sớm, nhưng do lù bù công việc nên mới hàn được một ít, nên nhổ ra cũng nhanh. Sớm mong nhận được tin hướng dẫn.
Chào các bác Cuối cùng bác Mimosalq đã mod lại mạch này tăng thêm một đẳng cấp nữa , may quá mình chưa có hàn xi gì cả , chờ thêm tin từ bác mimosalq . Thân
Em thấy ít nhất là đã bỏ đi 2 con trở 0.1R rồi, chỗ này quay về đúng với mạch mà mọi người đã post trên mang. anh quang vất vả quá :roll:
híc ! tội nghiệp anh mì sả quá ! nhưng xin cám ơn anh vì những đóng góp và chia sẽ hơn cả sự nhiệt tình để cho tất cả những anh em đam mê DIY có được những sản phẩm tốt nhất và tình cảm nhất :mrgreen: !
Chào các bác dĩ nhiên là vất vả rồi vì mod thay một ll phải đo đạc rồi nghe thử , không được phải thay lại , cứ như thế mất mấy ngày đêm như chơi, chỉ duy có một chuyện là mình đã có cảm tưởng có một số người đã biết rồi vì có sê ma trong tay , nhưng vẫn giữ im lặng , nhất định không cho biết mà chỉ vào nói chơi chơi và đả kích rồi đi , mình chỉ nhận thấy vậy thôi , tội nghiệp cho bác Quang tốn mấy ngày cà phê thuốc lá liên tục cho anh em có được mạch tốt . Thân
Theo em các bác nào có schema mà vì lý do tế nhị không thể chia sẻ thì thôi chứ đừng sửa đổi lung tung schema rồi tung lên làm anh em còn rồi tung hơn va bác quang chắc còn mất nhiều thời gian hơn nếu nhìn thấy schema kiểu đó, thà làm mù còn hơn :lol:
Box nóng thế này thì làm sao bác Quang ngủ được, hiiii. Do tình thần chia sẻ thôi bác à, có nhiều bác nhiệt tình thì dù thế nào vẫn giúp mọi người đến cùng mà.
Bác nói rất đúng! chỉ khổ thân Bác Quang là bị người ta lợi dụng sự nhiệt tình và lòng tốt của Bác ấy!
Em cũng đã làm qua mạch bét ampli, bo mạch do bác Hào và bác Longpcb layout nguyên bản. Chắc do thời điểm ra đời của máy đó nên khi lắp ráp có một vài chỗ chưa được như ý về kỹ thuật lẫn âm thanh. Các đời sau nó có cải tiến nhưng cũng trên cơ sở như vậy ở phần công suất, có thay đổi dòng cho vi sai, vas và tầng lái. Cũng thay đổi tên một vài linh kiện bán dẫn. Qua thực tế mạch bét ampli âm thanh chưa bằng mạch mới sau này, có điều tìm linh kiện cũng hơi khoai. Em đang sử dụng bo mạch được layout theo dòng đời mới, âm thanh tốt. Sau này khi tìm được linh kiện đúng các bác hoàn toàn có thể thay vào để nâng cấp. Hôm nay nhiều lời quá, các bác đừng ném nhé :mrgreen:
Anh vất vả quá,cũng vì sự nghiệp chơi của anh em mà anh vất vả như vậy chắc sản phẩm hoàn thành khi thưởng thức thế nào cũng có hình ảnh anh Quang len lỏi trong từng bản nhác từng giai điệu các bác nhể,vậy mà có những bác chẳng hiểu còn thắc mắc lung tung làm cho anh phải phiền,vừa luyện công vừa phải đỡ chưởng thì hao chân khí lắm.thôi hôm nào em vào em đem chai rượu thuốc da chuyền để anh khô cổ......à không bồi bổ ạ,cảm ơn sự hết lòng của anh vì cuộc chơi của cộng đồng,chúc anh khỏe để hoàn thành nốt 2 dự án ạ.May quá em còn run tay nên chưa dám hàn xì cái gì nếu không lại tháo ra hết
Con 0.1 này bác UL đưa vào là có dụng ý rất hay, để bảo vệ ampli trong trường hợp chập tải. Nó là cảm biến dòng cung cấp áp cho phần bảo vệ, nếu bỏ đi phần bảo vệ quá dòng coi như bỏ. Sự xuất hiện của nó là hơi lạ nhưng chắc ảnh hưởng cực kỳ nhỏ đến âm thanh. Còn phần trở chân G công suất khác nhau cho 2 con N và P cũng hơi lạ. Nhưng thực tế nhiều hãng cũng cho 2 con này khác nhau để bù sự không cân đối của 2 con PN, em chưa đo đạc được cụ thể nhưng cũng đang hướng đến Mod hai giá trị trở chân G sao cho phù hợp với cặp K1058/J162 nhất.
