Dự án số 2-ULC Clone theo mạch Gôn Mân

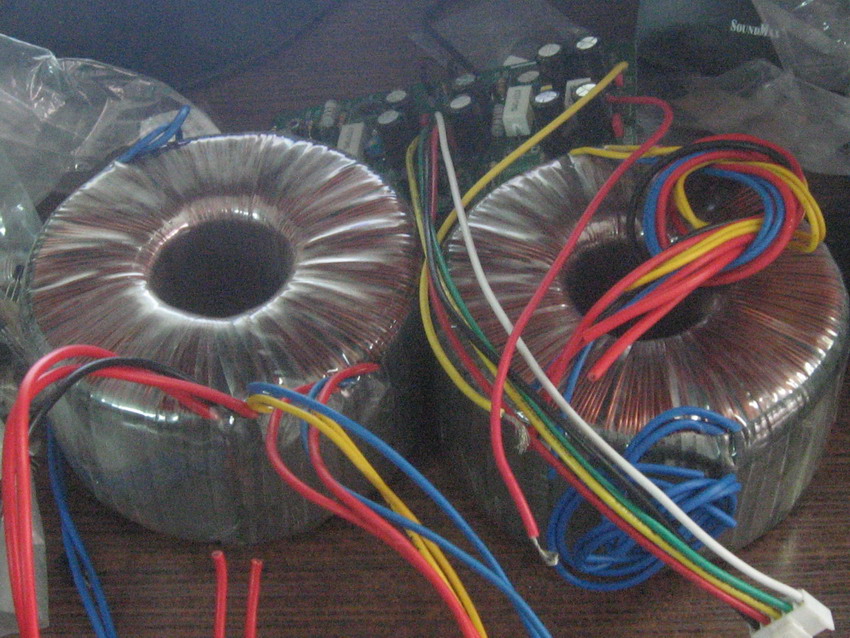

Em vừa nhận chỉ 1 cặp biến áp.Bên quấn đem qua để test thử xong họ đổ keo epoxy làm cái lõi bắt Biến áp vào chasis.Thông cảm vì sự châm trễ nhé các bác...Thân.



Ủa đâu cần đổ epoxy bác. Chỉ cần 2 miếng sắt hay nhôm dày hình tròn, dập lõm vào ở giữa, giữa có lỗ để bắt ốc xiết 2 mặt vào là được.



Thế thì em lộn con trở nào rồi, fet đang mat me quá, tối về em mò lại lần nữa



Hàng ngon quá :lol:



Người khác thì lại bẩu : "ủa đâu cần phải dùng 2 miếng sắt đâu, đổ epoxy rồi bắt cái ốc vào là xong mà lại rẻ " :lol:



Rẻ nhưng chưa chắc ngoong đâu cụ.



Câu này hay :mrgreen: , nó đổ eproxy vào các cụ chỉ có đường chôn chân em nó với 1 cấu hình nguồn mãi mãi.
Never mod :lol:



Đồng ý với bác. Vụ nguồn tời đâu rồi bác?



He he em có làm GM đâu, chỉ leach thui nhưng em mà làm GM thì nguồn k phải nghĩ :mrgreen:
Nguồn Naim hãng như nào thì em quấn như thế thậm chí còn đẹp hơn :lol:



Bái phục, bái bái phục..... :shock:



Không phải nguồn Naim, GM. Bo lọc nguồn pre và power ở topic kia cơ.

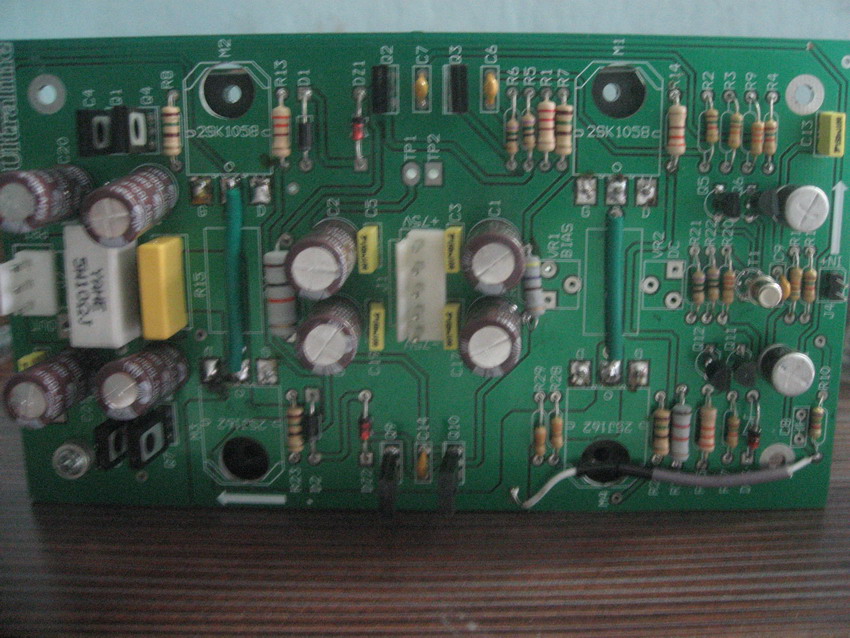

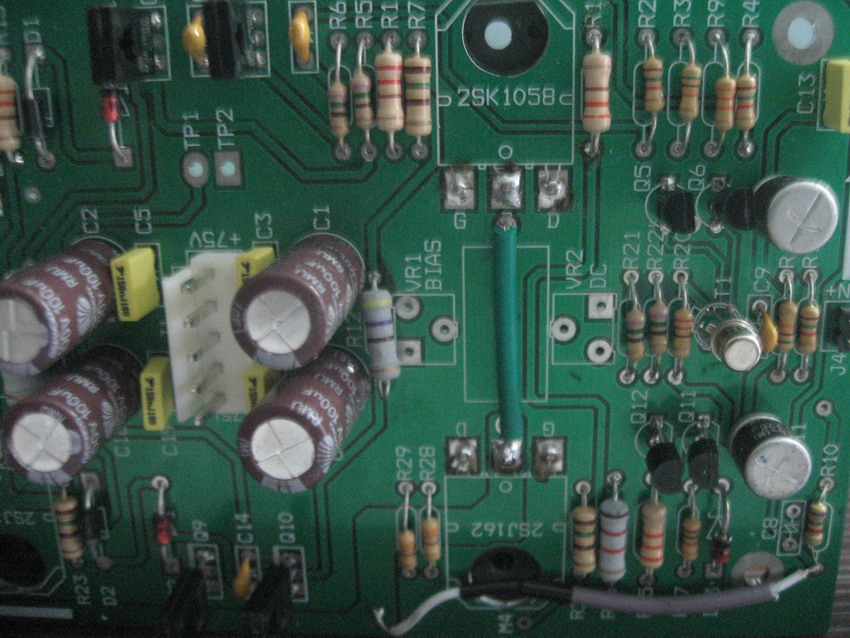

Các bác ngại lắp sai thì xem mẫu của em đây ạ.Gí trị trở và công suất của nó đúng như schematic cuối cùng.Thân.



D1, D2 bác lắp con gì to thế? Hình như 1N4007 thì phải. Theo schematic thì là 1N4148 nhỏ xíu mà.



Bác cho em hỏi vài điểm sau:

1. Con R13, R14 trong hình là 220R hay 330R: ...............................
2. .....................

Em lắp chắc đúng hết, hiiiiii



Con nào cũng ok anh à.



Chính xác là 330R.Anh đã chuyển Fet công suât cho em rồi.



Vậy là Em lắp đúng rồi, Cám ơn Anh nhiều!

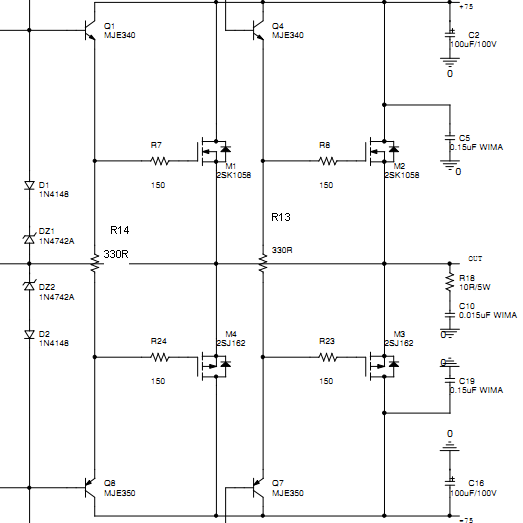

Con 10N20 không có diot bảo vệ trong họ mới dùng còn dùng K1058 thì các Cụ bỏ mấy con diot đó đi thôi vì có trong nó rồi.



Hình như bác nhầm, con đó đâu có chức năng bảo vệ



Con đó chống Vgs của Fet công suất không vượt quá 12V6, nó có tính năng bảo vệ mà :? Trong con K1058 có rồi.



Hicc , em đang cần gấp mấy chục con tụ Daewoo , em lên Nhật Tảo hôm CN , tiệm chuyên bán tụ Daewoo đóng cửa , xong thứ 3 lại lên , tiệm đó vẫn đóng cửa , hicc , không biết chừng nào họ mới bán tiếp hay là sao ta .

Anh Quang có còn khoảng 24 con 100uF/100V , 2 con 220uF/50V , 4 con 100uF/50V thì để dành em với , nếu không mua được nữa thì anh nhượng lại em nhé :wink: .



Anh cũng đang cần mà chưa mua được nữa.

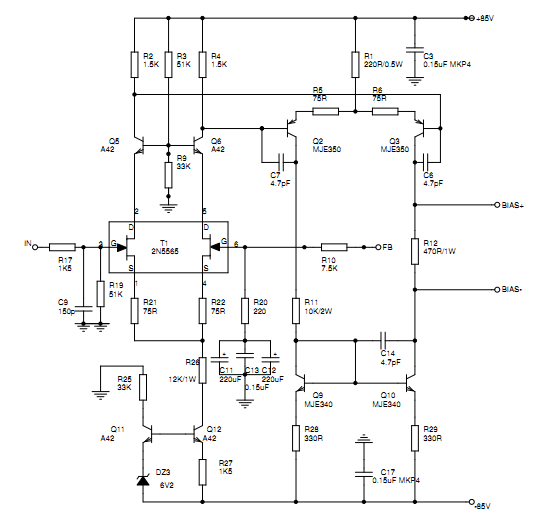

Em đo vài chổ cần thiết thấy như sau:
Áp rơi trên R27 1k5 là 6.38V vậy mỗi Jfet phân cực 4.25ma/2=2.15ma
B==74.36V B-=-74.28V
Áp trên R1 220R là 2.194V môi nhánh BJT VAS dòng tỉnh là 5mA.
Áp trên R14 1.193V K1058 VGS=0.8V
J162=0.4V Dẫn mạnh tản nhiệt nóng là đương nhiên.



Mạch này của anh đưa ra cũng tương đồng với mạch của bác Quang Hào ở phần Vas, nhưng do phân cực công suất của THQ có khác là điện áp trên trở Bias được chia tiếp bằng trở 20-150-20 nên dòng qua công suất rất vừa. Mạch của anh sẽ hơi nóng công suất nhưng tản nhiệt tốt vẫn OK



Anh Quang layout mới chưa em mong quá :wink:
