Em thấy mạch này chắc chắn sẽ hoạt động rất tốt, vì cụ UL đã tính đến các trường hợp có thể gặp phải khi lắp ráp. Nhưng em chưa hiểu một số chỗ: Nguồn cho lái chung với nguồn công suất, thì nguồn 85v cũng chẳng tác dụng nhiều. Như trên layout thì đường tín hiệu em thấy hơi dài, có thể gây ra tự kích. mà làm hết tự kích sẽ mất băng thông. Như trên mạch thì dòng định thiên con lái tối đa chỉ 5mA, nếu cao hơn e công suất sẽ nóng. Cuối cùng nếu tụ pre dò thì sẽ chết loa. Vài dòng mong cụ xem xét. Em mới đi nhậu về lại nói linh tinh... khổ vào thân.... chẳng được gì
1. Hachu 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh 4. kkalord 2 bộ linh kiện cho 2 kênh 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 15. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn 16. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 17. kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 18. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn
Không được bác ơi,nó bị tréo chân. :mrgreen: Mí lại mạch dùng BJT cần phải có điều nhiệt,nếu không có điều nhiệt thì cháy sò. :wink:
Bác hỏi có mấy ý. 1. Dùng driver chung nguồn với mosfet thì mất tác dụng của nguồn cao áp? Mắc như mạch trên thì điện áp vào lưới G của mosfet = Vh-0.6V(1 mối nối BE)=> thực tế chỉ mất có 0.6V thôi. 2. Tự kích hay không phụ thuộc nhiều vấn đề,nó luôn có xuất phát từ việc hồi tiếp dương.Nếu 2 đường mạch cùng pha song song nhau mà khác biên độ/trở kháng thì khả năng sinh hồi tiếp dương rất cao,nó sẽ tự kích. Ở đây em để 2 đường mạch ngược pha song song nhau là muốn triệt khả năng gây hồi tiếp dương=>chống tự kích. Việc kéo dài đường tín hiệu có khả năng gây nhiểu từ môi trường hoặc tín hiệu lân cận,để không bị nhiểu này thì trở kháng của đường mạch so với mass phải đủ nhỏ. Em đã chú ý chỉ kéo dài đường mạch có trở kháng nhỏ,những đường có trở kháng lớn đều được đi rất gần. 3. Phần Driver có dòng tĩnh 5mA là an toàn vì nó nằm dưới ngưởng cần phải tỏa nhiệt(phát sinh 0.35W nhiệt) 4. Mạch của em có hệ số khuyếch đại về AC là (7.5K/220) +1 = 35 lần Hệ số khuyếch đại DC là 1 lần. Nếu bác đưa DC vào ngỏ in thì ngỏ ra có cùng mức DC,cái pre hỏng gây rò DC qua thì rất khó có khả năng gây chết loa.Khác rất xa mạch bác QH post bên kia có hệ số khuyếch đại DC = AC,Dc cũng được khuyếch đại lên nên nó chết loa ngay lập tức dù chỉ có 1Vdc đưa vào

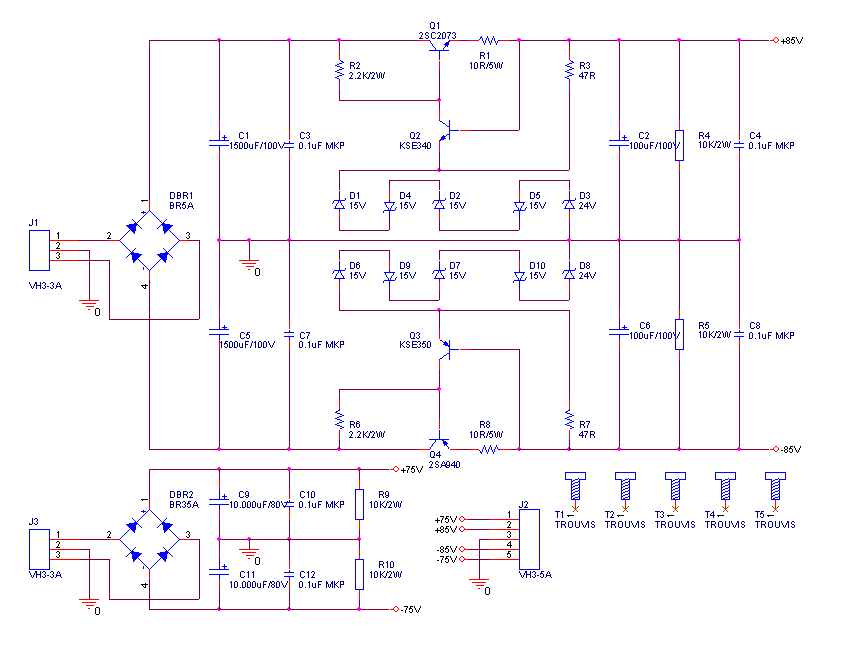

Đây là bộ nguồn của 1 kênh. Tụ 10.000uF/80V em sẽ vẽ loại tụ có đường kính 36mm,các bác có thể gắn tụ 4700 hay 6800 hay bao nhiêu tùy thích. :mrgreen:
Hay quá bác UL ơi, bác post cái layout mạch nguồn lên đi cho anh em đỡ nghiền, em thích quả 1 dàn tụ xếp hàng trông như kiểu pháo thủ ý :lol:

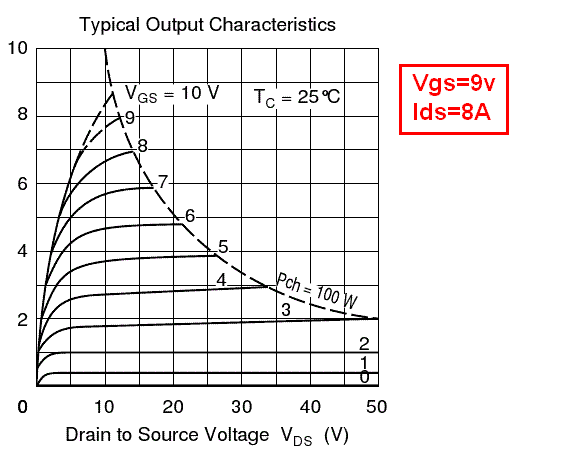

Mạch bác layout rất đẹp, ngưỡng mộ. Vâng vâng vì em thấy khác khác nên hỏi chút... mà hình như Vmax nó phải là điện áp nguồn trừ đi 0.6 + khoảng 8V là Vgs khi công suất bảo hòa. Chưa hiểu lắm nên em hởi tí.
Thì em nói rồi Vg = Vh-0.6V. Vh là điện áp từ tầng VAS đưa tới. Ở đây bác có nhầm lẫn với Vgs => muốn mosfet bảo hòa cận tuyệt đối thì Vh >= (B+) + 9 +0.6 =75+9+0.6 # 85V
Cũng vì em xem sờ ma các hãng thấy nó chơi nguồn con lái chung với Vas nên hỏi vậy. Bây giờ thì em đã hiểu. Ok
Hôm nay các cụ tập trung đăng ký,đến chiều tối là em chốt số để đặt PCB. Các cụ đăng ký muộn em không nhận vì như ban đầu em đã trình bài là dự án này em chia sẻ cho các anh em chơi với mức chi phí cực rẻ và nó có thể gây ảnh hưởng đến các SP hoàn chỉnh của em sau này(do dùng chung một số linh kiện) thế nên em chỉ share có 1 đợt duy nhất thôi. Mong các cụ thông cảm. :mrgreen:
Cái này thì hơi khó bác ơi,thiệt ra là em chỉ tham gia khâu khởi động và thiết kế mạch + cung cấp ít linh kiện mà em đang có,phần còn lại là do người khác lo,với chi phí như thế này thì việc ngồi machpair từng con linh kiện rất khó thực hiện,tốt nhất là các bác mua linh kiện BJT tốt từ siêuthiav rồi hàn vào thôi,mạch rất đơn giản nên mọi người tự làm rất dể dàng. Linh kiện Khựa không phải là luôn xí muội nếu các bác mua có nhãn mác rỏ ràng thì yên tâm,ví dụ như KEC là Khựa 100% nhưng các hãng lớn vẫn dùng vô tư vì nó được làm nghiêm túc mà giá rất rẻ. Thân.
Em đã edit nhưng bác cần phải cẩn trọng khi đặt câu hỏi. Người chuyên nghiệp thì phải hỏi những câu có chiều sâu,bác đã tuyên bố làm trước em cả năm(nhiều kiến thức và kinh nghiệm hơn em) thì phải cân nhắc khi đặt câu hỏi. :roll:
