Dự án số 2-ULC Clone theo mạch Gôn Mân

Bác tuninh thức muộn thế, bác có chữ kí thực tế gớm nhỉ
Em đang hú hồn với mạch head amp trong CD đây, câu kẹo nó chạy ngon cũng k ù lắm đấu vào amp hí hửng đang nghe bỗng loa rít rùi im hú vía :shock: , cố nghịch 3 phát đều vậy chắc trở kháng output head amp lớn ah các bác :mrgreen: ?



Mấy nay em bận đưa bà cụ đây đó nên ít online.Em đã mua rât nhiều linh kiện tốt cho GM.Em dự định sẽ mua toàn bộ trở Metal film từ digikey luôn.Bác nào có nhu cầu ới em ,em mua giúp xách tay về luôn ạ .20/11 bố em lại về nữa .do xách tay không có thuế nên giá chấp nhận được.Em có kinh nghiệm mua thẳng về VN thì ôm đầu máu với hải quan VN vì thuế cao quá.2 ngày nữa em rãnh sẽ tiếp tục hoàn thiện GM mới và làm PCB luôn ạ.Thân.



Em đăng ký 1 bộ full linh kiện cho ver 2 bác quang nhé



Anh bố trí một chuyến đưa cụ ra HN chơi luôn đi anh ơi :lol:



mấy hôm nay bác quang bận quá à.Tình hình đến đâu rồi bác.Cập nhật cho anh em tí đi bác ui :wink:

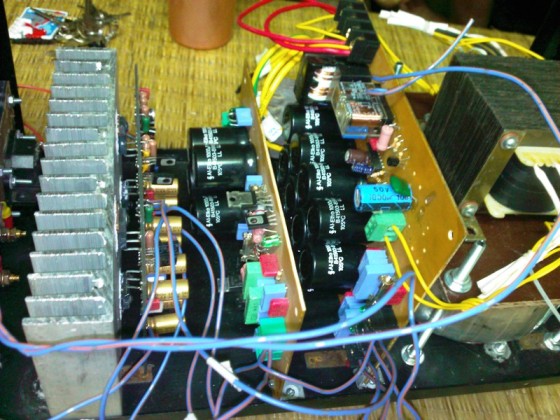

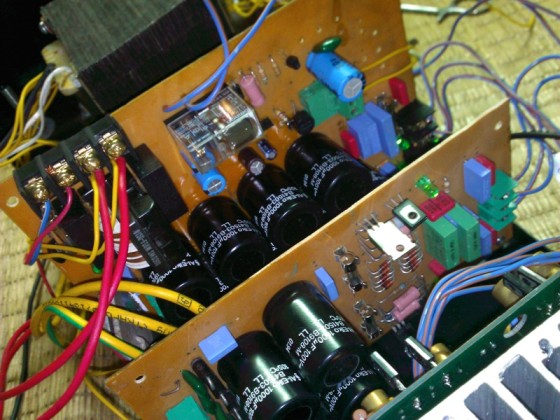

cập nhật Ver1



Bác chơi 2 biến áp nguồn nhìn khủng phết nhỉ.
Tản nhiệt có hơi bé không?
Bác cho mấy dòng về thông số và review chất âm đi :mrgreen:



Bác thông cảm em đang đi làm, tối về em sẽ review ạ, tản nhiệt em lắp cũng 2 cái luôn(dùng cầu dẫn nhiệt qua tản nhiệt thứ 2), tổng công suất máy biến áp 500W/1 kênh, tổng dung lượng tụ nguồn 16000uF/Kênh

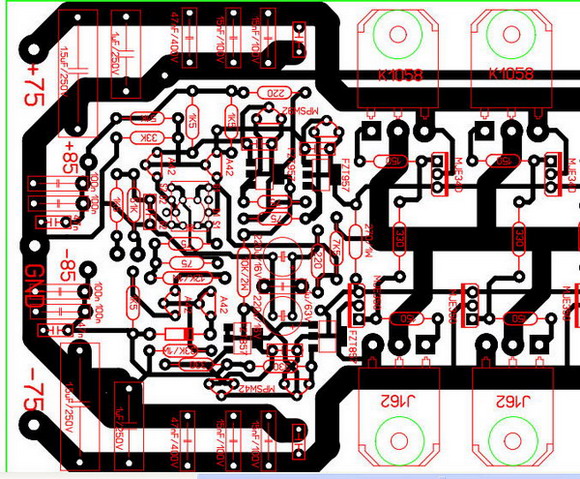

Mấy nay không làm gì được hết vì cả đại gia đình về VN hết mà mình là con cả nên bị ví lắm.Em post cái layout nháp lên đây cho đỡ buồn.Đây chỉ là layout nháp chưa chính xác đâu.Em chỉ cần rảnh 2 ,3 giờ là xong.Em hứa sẽ hoàn chỉnh sớm thôi.Khoảng 10 ngày là có pcb rồi.Em làm nhanh lắm ạ.Thân.



cố lên bác :roll:

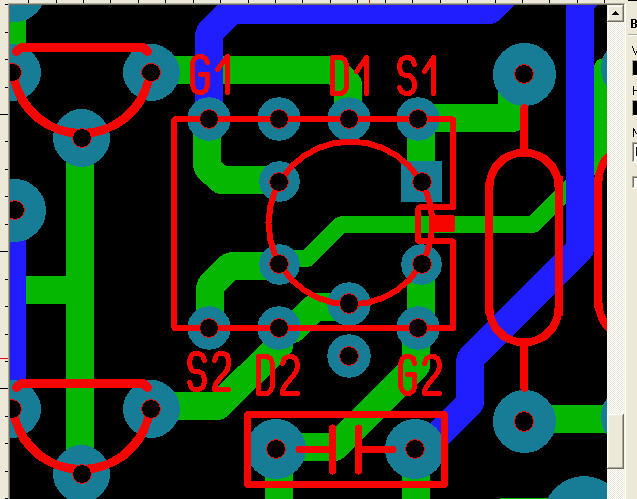

Em layout con JFET này có thể gắn tất cả các loại 2N5565,NPD5565 dạng DIP 8 chân của Naltional ,K170,K370...



layout xong bác nhớ ghi tên linh kiện trên mặt top rùi hãy đặt PCB về cho chúng em hàn cho nhanh và chính xác nhé.Em nhắc kẻo bác quên mất :mrgreen:



Ôi!!! Em thích dàn tụ lọc của anh quá!!!! :lol:



Anh cho to to tí đừng tiết kiệm bo A nhé , nhìn cho nó xứng đáng GM, mấy cái trước anh layout mạch hơi mảnh nhổ ra nhổ vào dễ đi lắm ah.



GM chạy FET nóng quá trời sao bác không cho tản nhiệt ra hẳn phía sau đít luôn đi cho mát.



Anh Quang thiết kế chổ gắn tản nhiệt cho mấy chú 340/350 luôn cho nó pro



mấy con này không nóng đâu bác à, cho vào tổ chạm chập thôi



GM của em mấy con này nó nóng phỏng tay luôn mà bác, mà của em là hàng của bác misa đoa nhé.



Sao lạ vậy nhỉ, của em không nóng tẹo nào mới lạ, bác cho em cái cấu hình điện trở của bác đi



MJE của tầng khuếch đại mà không nóng mới lạ, chỉ có 4 con lái là không nóng mấy thôi bác ơi, 4 con tầng khuếch đại điện áp nóng bỏng tay đấy. :lol:

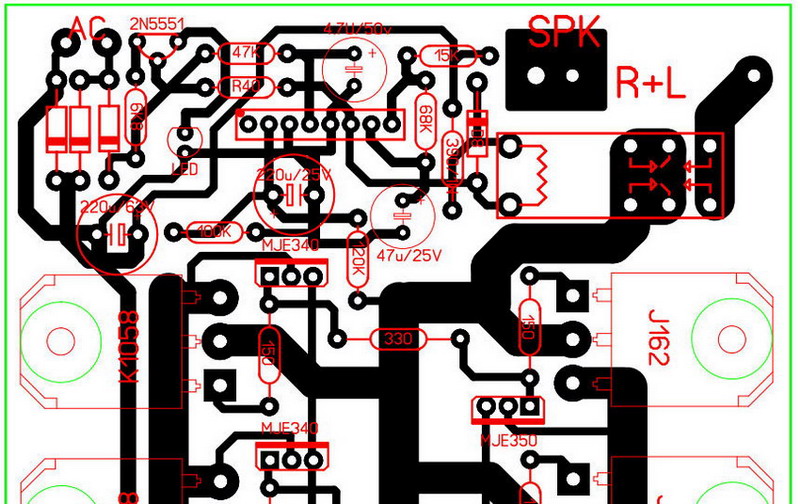

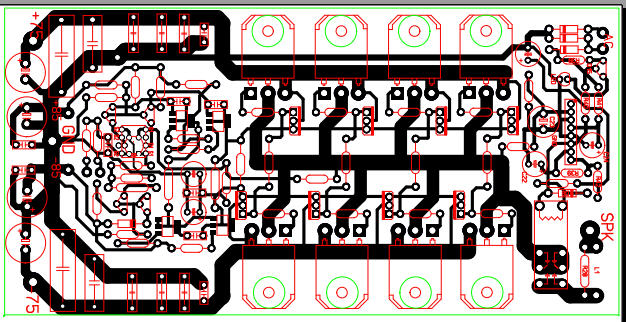

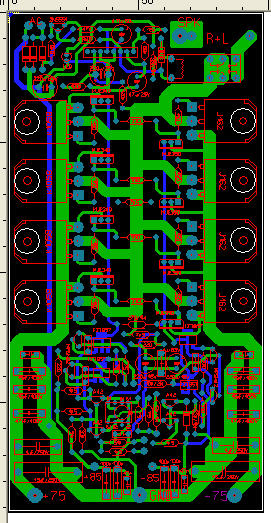

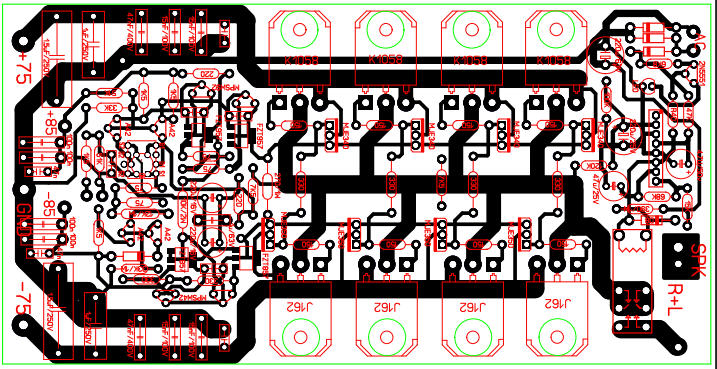

Bản nháp ngày càng hoàn thiện,bây giờ chỉ còn kiểm tra và làm cho đẹp nữa thôi.



PCB này tầng VAS có 2 option ,1 dùng bjt FZT như bổn hảng,nếu không có thì dùng MPSW42/MPSW92.Mạch bảo vệ loa cực tốt đã được kiểm chứng qua 2 dự án Leach và Hero.



Có 1 thực tế là khi các bác dùng con K170 thay thế thì dù có matched cho mấy em này tốt thế nào đi nữa thì vẫn có DC ở ngõ ra.Để trị nó thì cần phải có thêm mạch DC servo.Mạch này em đề nghị dùng 2n5565 hay tương đương còn nếu dùng k170 thì có thể lắp 1 DC sevrvo đơn giản dùng TL072 rất hiệu quả.Ngày xưa em hay chơi trò này lắm.



dùng K170 và mạch DC servo, âm thanh hay sao đỉnh anh ơi???



Đúng rồi em K170 là giải pháp chữa cháy thôi.Âm thanh cũng khá tốt nhưng không có sang trọng bằng mấy con 2N.
