Không cần phải nhanh lắm đâu bác ơi. Nhanh thì tốt rồi, nhưng vẫn phải đảm bảo đúng và chính xác. Mình là không khoái mấy cái vụ phải cắt mạch, câu dây đâu. Mặc dù PCB hãng vẫn có vụ này, nhưng nên tránh được thì hay hơn. Đồng ý với bác tuninh là bo phải ngon, ít nhất bằng PCB của dự án cũ. Bo của dự án số 2 mình tháo ra lắp vào cũng nhiều mà cũng ít hư hỏng lắm, dễ cho test và mod miếc.
Đúng vậy , nghe mát be k170 cũng được nhưng hơi kém 2Nxxxx một chút và có thể để phần VAS chung một tản nhiệt để tránh tình trạng trôi nhiệt và có DC ofset lên và xuống cao hơn ở đầu ra Bác Quang có thể sửa đổi đôi chút về lay out được không, thêm cho mỗi cặp P và mỗi cặp N một tụ 220uF/100V và bypasss bằng 0.1 cho đến 10uF MKP càng gần chân của Mosfet càng tốt , cái này ai không thích thì có thể để trống ( không hàn LK ) , vì GM rất nhanh nên cần năng lượng tích trong tụ ngay chân của FET khỏi phải chờ đợi năng lượng từ tụ loc nguồn chính , nếu có thể bác làm đường mạch -Ve , +Ve ở các chân của FET to hơn nữa . Mạch này có thể tới vài trăm watt mà sao cái Rờ Le sao mà thấy bé thế , khoảng contact của rờ le nay chắc là nhỏ lắm đấy Mình có vài góp ý cá nhân trên , nếu không phải các bác bỏ qua nhé Thân
Dạ GM chính hảng không dùng mấy cái tụ đó anh à,tụ nguồn của nó cũng rất bé đến bất ngờ.Đường nguồn em set rộng 6mm có tráng thiếc nên không lo đâu.Relay đó là OMRON 2 tiếp điểm mỗi tiếp điểm chịu dòng 10A ,em chập lại là quá thoải mái.Nguyên cái dàn tụ đầu vào MKP là em làm y chang hảng luôn.Bây giờ có linh kiện tốt thì cũng như đồ hảng rồi.Mấy chổ gắn dây nguồn và loa em cũng làm y chang không dùng trạm mà dùng dây 2 ly đồng mạ bạc đễ kết nối.Em không mod mà làm giống GM thôi.Ngày mai em mua 1 cây thước kẹp để đo mấy cái tụ MKP,MKS của WIMA,Philips mà set layout thật chính xác.Có ý gì hay thì giúp em với nhé.Thân.

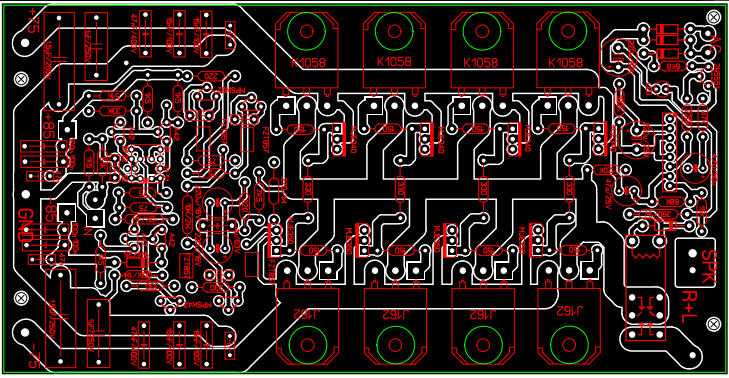

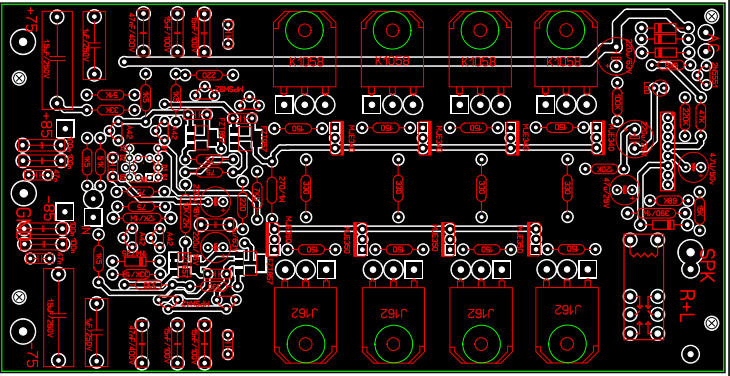

Ôi ! layout mới đẹp và tiện lợi quá anh ơi ! mấy hôm nay em bận việc quá , hôm nay vào thấy dự án GM đã tiến đến ngưỡng HIEND thực sự rồi , và chuẩn bị THE END như LEACH AMP .( vì layout và mạch đã quá hoàn hảo không còn chỉnh sửa gì nữa chỉ việc tìm linh kiện tốt, lắp là chạy , còn âm chất thì quá tuyệt vời ). Chúc anh MÌ SẢ và gia đình vui vẻ, mạnh khỏe, và hạnh phúc tràn đầy nhân dịp cả gia đình đoàn tụ.

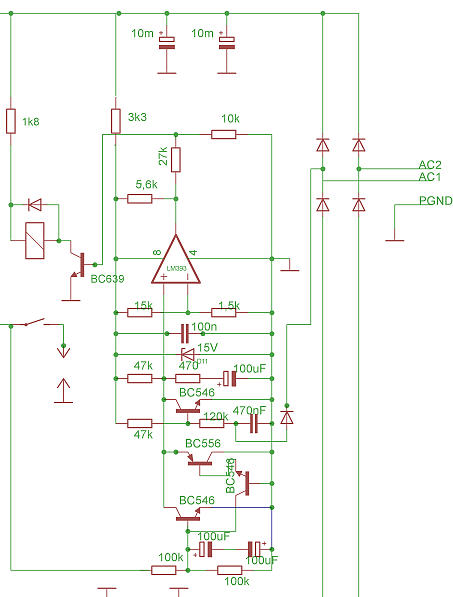

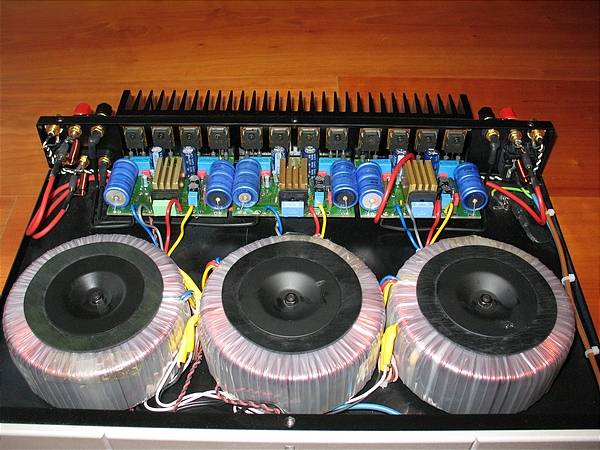

Chào các bác Bác Quang ơi , mặc dù là phần bảo vệ loa đã được kiểm chứng qua Leach và Hero , nhưng em nó cân có nguồn riêng , còn mạch của GM cũ Memesis sê ri 9 cũng đã được tét qua rồi mà chỉ dùng AC của phần công xuất , như vậy có thể bỏ đi một cuộn nguồn cho UPC1237 như vây trong chassis đơn giản hơn , mỗi kênh chỉ cần 1 cuộn xuyến 65-55-0-55-65 ( hay là áp khác tăng giảm đôi chút ) , nếu dùng em nó phải quấn thêm 1 cuộn nữa cho phần bảo vệ loa , bác thử cân nhắc xem sao. Còn tụ bypass thì cái Telos mỗi Fet được bypass bởi một tụ hoá ( phillip 220-470 / 100V ) và một tụ MKP nhỏ , cái này cũng không nhất thiết là cần vì ảnh hưởng rất nhỏ khi nghe nhạc thông thường , nên bỏ qua thì cũng không có gì , nhưng ai muốn mod lại thì còn có chỗ :mrgreen: . Còn phần VAS néu các transistor gần nhau có thể làm nối tàn nhiệt nhỏ lại với nhau và chỉnh phần bảo vệ loa chậm khoảng 60 giây để cho phần VAS ổn định thì sẽ tránh được DC offset cao tăng giảm bát thường . Bác Quang dạo này lên tay rồi , vẽ đẹp quá . Thân
Chào bác Quang Vậy cũng OK rồi , còn phần Zobel thì bác định để đâu , nếu bác dùng thì loại nào L R hay là C R , còn mấy con MJE3XX để lái mấy em FET chạy không nóng lắm để ngoài như vậy cũng được nhưng nêu để chung với tản nhiệt thì vẫ tốt hơn theo mình nghĩ ,( nhưng lắp ráp tốn công nhiều hơn và phải cẩn thận hơn ), bác dòm cái clone đơn giản của Tung Của n1 để hết phần VAS chung một tản nhiệt chắc cũng có lý do , thôi mình nói hơi nhiều anh em trong nghề sẽ cười thúi đầu :mrgreen: , mình học cơ khí chứ không phải điẹn tử , tuy nhien mình sẽ chờ va lắp ráp mạch Gon man này . Thân
chà, mạch nhìn đẹp quá, board này kích thước bao nhiêu vậy anh, để em kiếm tản nhiệt dần dần. Mấy con mje anh Q thử vẽ ngang ra, có gì gắn chung 1 tấm L tản nhiệt cho mấy em nó xem.
Dạ em lắp nhiều vậy mà phần em cũng chưa có nữa anh ơi.Kỳ này em đóng nắp GM mới rồi hàn xuống cái bàn luôn cho khỏi bị cướp anh à.Thân.
Oh cảm ơn em.Dạo này rãnh chưa hả?[/quote] Dạ tuần này em cũng chưa rảnh anh ơi ! chắc tuần sau em rảnh :? . tuần sau anh em mình có thể CHIẾN được rồi đó anh, mấy hôm nay không có gặp anh nên em cũng thấy nhớ nhớ anh :mrgreen: .
