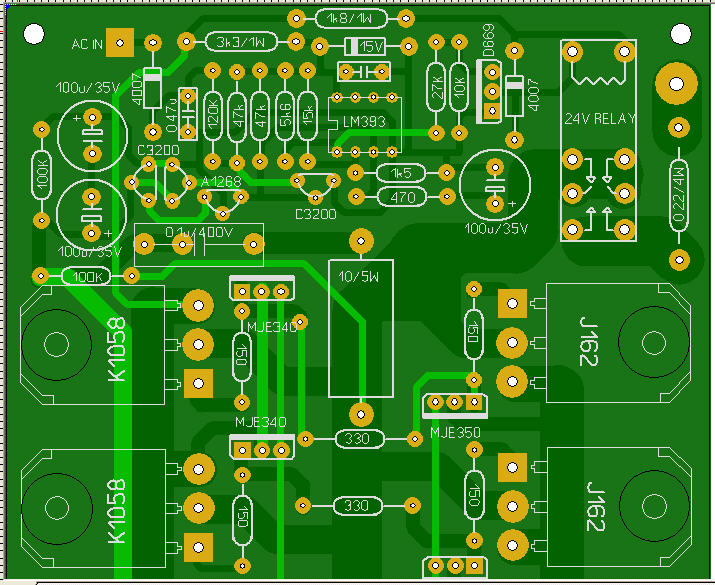

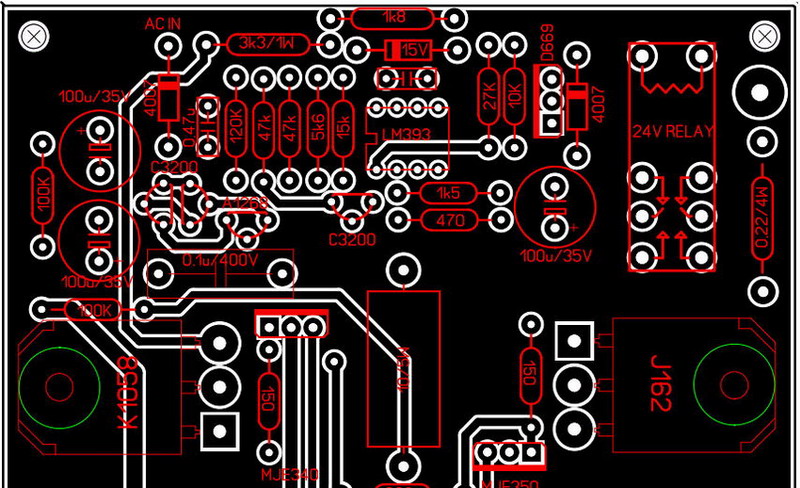

Em vừa vẽ lại mạch bảo vệ dùng con LM393 dùng thẳng nguồn 55VAC của công suất.Như vậy khỏi phải quấn thêm cuộn 27VAC cho Relay.Em sẽ kiểm tra lần cuối rồi chuyển Sao Kim luôn.Thân.

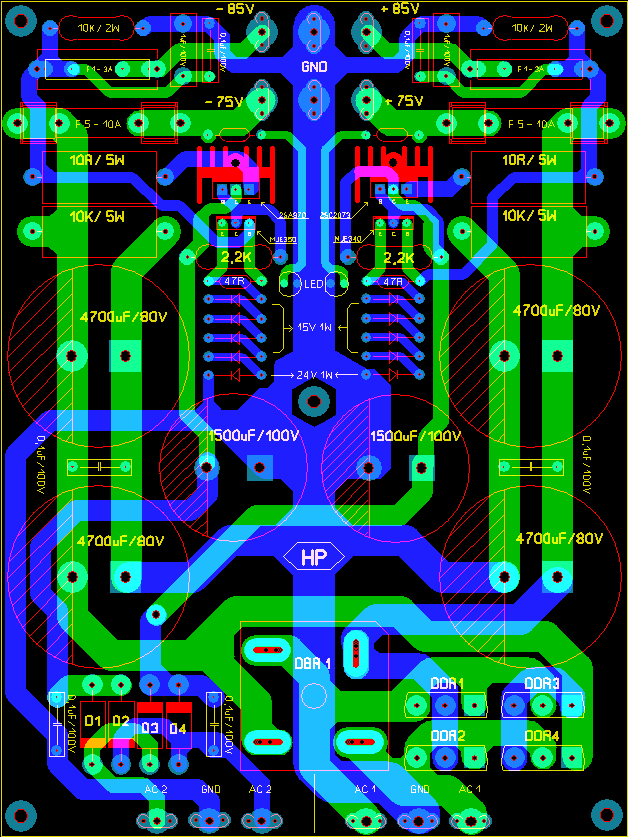

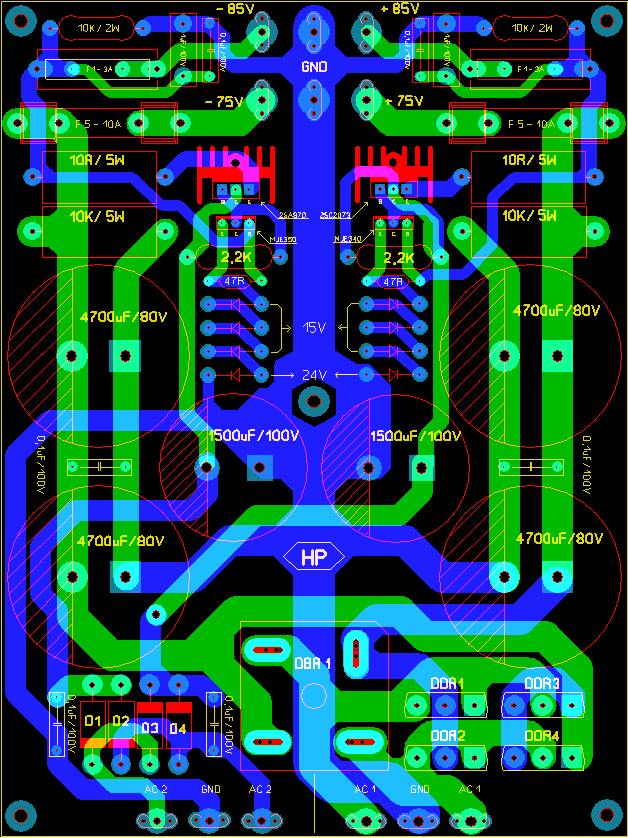

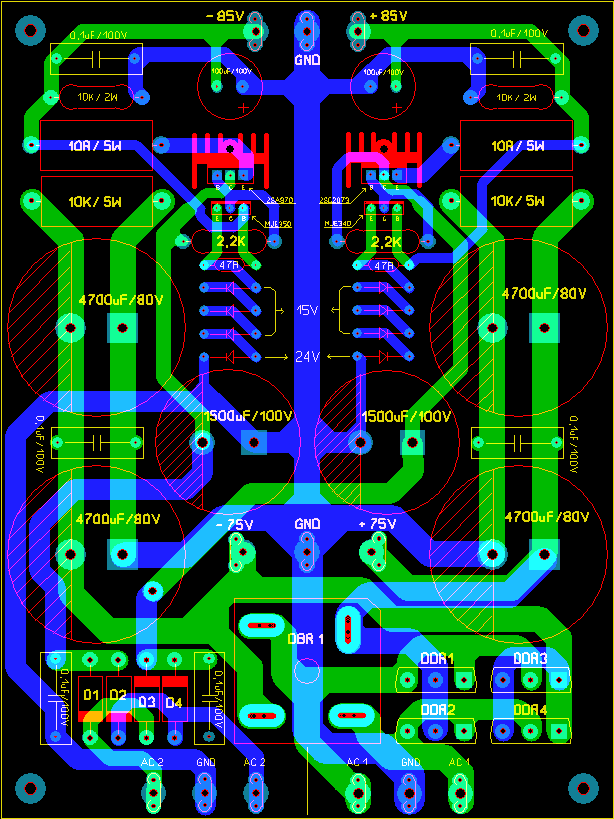

Nhìn bác Quang bộn bề công việc với các dự án, em chẳng biết làm gì xin vẽ giúp bác mạch nguồn của GM :mrgreen: Đây là thành quả 1 buổi chiều của em vì k còn kho lk nên vẽ lại hơi vất, nhưng giờ thì tạm xong rùi ạ. Mạch kích thước như bản ver 1 của bác UTL.

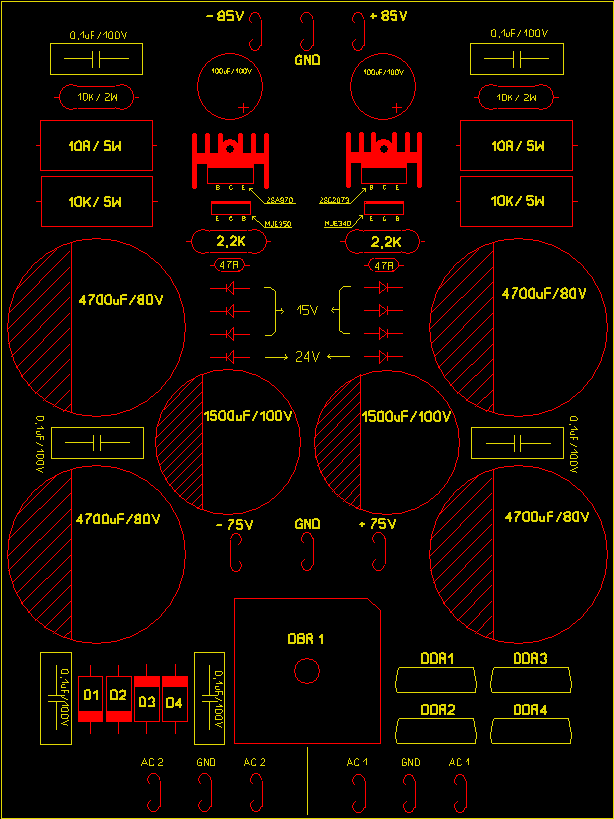

Mạch bác vẽ đẹp quá Em xin có góp ý nhỏ: 1. Bác không nên lấy nguồn ra +75-0- -75 ngay tại đầu vào gần Diot như vậy vì dòng điện chưa chạy qua hết mấy con tụ 4700uF (nên lấy sau khi đã chạy qua hết mấy con tụ nguồn), 2. Chân tụ nguồn bác cho nhiều tùy chọn hơn để lắp được nhiều loại tụ hơn (vậy khoảng các các tụ cũng lơn hơn chút) 3. Chân mấy con DZ bác cho to lên một chút, 4. bác vẽ thêm mấy con Led báo nguồn nữa 5. Dây nguồn ra bác nên gom lại 1 chỗ thì khi đi dây nhìn sẽ đẹp hơn 6. Bác cho thêm mấy cái cầu chì vào cho an toàn ạ
bác xem edit lại mấy con tụ lọc đó nhiều định dạng chân được ko bác.Vì nguồn tụ của dân DIY mình cũng đa dạng lắm mà.Em đợi mãi cũng thấy phần m :mrgreen: ng của GM xuất hiện.
Vâng em mới vẽ đến đây thôi mai em vẽ tiếp ạ, chân tụ em cũng k có nhiều tụ nên chẳng có thông số mấy các bác có đo hộ em cái chân và đường kính tụ để thống nhất ạ.

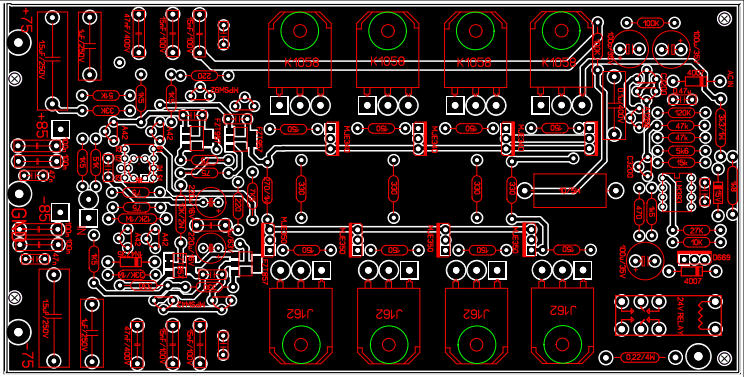

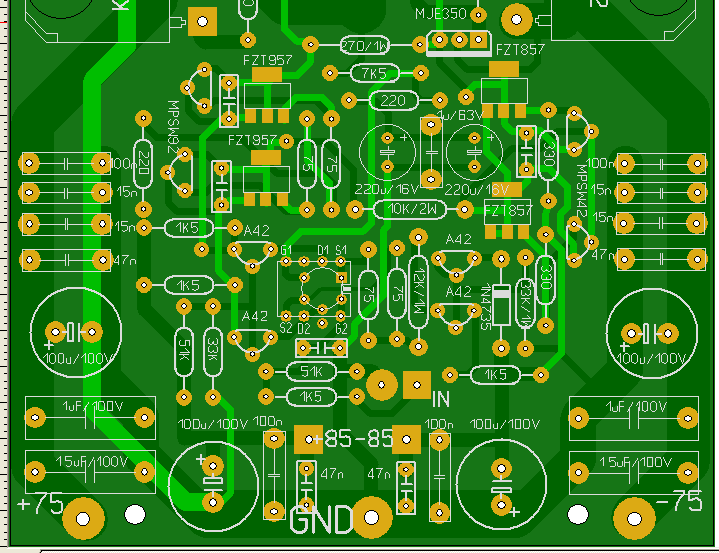

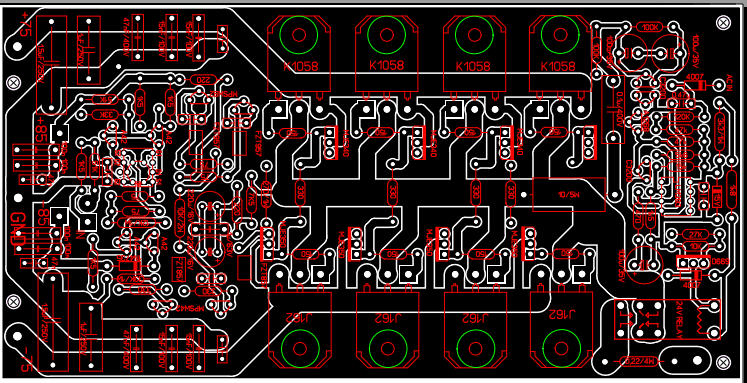

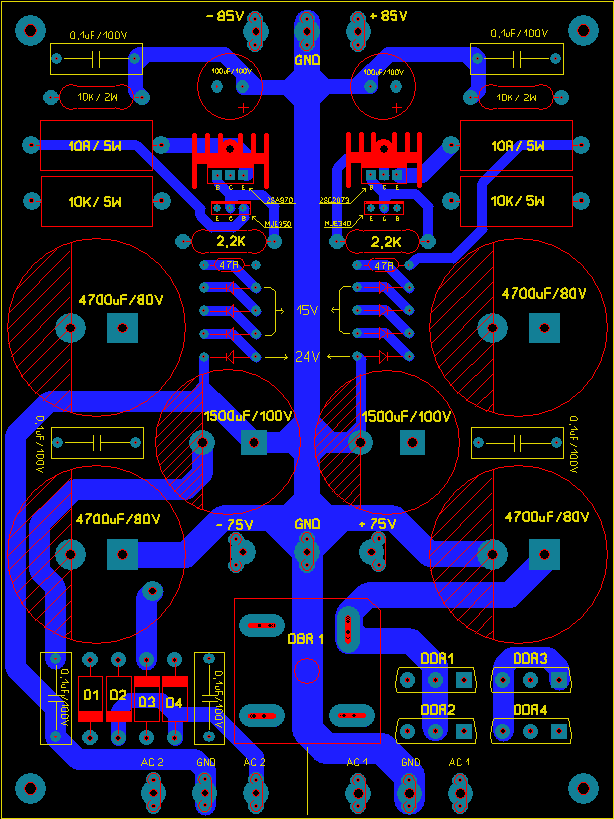

Em vẽ phần ra nguồn ổn áp bỏ cái tụ 100uF/100V nhé mà thay bằng tụ WIMA,PHILIPS 1uF/100V khoảng cách chân 1cm.Giống GM mấy đường nguồn to em set pad 6mm,lỗ khoan 2mm luôn nối dây to cho hoành tráng.Layout cơ bản là vậy ,hôm nay anh sẽ kiểm tra toàn bộ những sai sót .Các anh em tiện ghé ngó sơ góp ý cho em với ạ.
Vâng em cũng set pad 5mm lỗ khoan 2mm rồi ạ, em sẽ layout lại thêm cầu chì bao vệ ạ, à mà anh ơi cho thêm cuộn L ở đầu ra cho giống hãng . Có 1 đêm mà trông mạch anh đẹp quá cơ :mrgreen:
Chổ ngõ ra ngầm hiểu có cuộn dây 22 vòng dây 1mm đường kính 1cm // trở 0.22ohm/4W,mà bỏ hẳn cũng chẳng sao mà.
Dạ em vẽ 6mm còn GND là 8mm ạ, vì nguồn dòng lớn nên em cho tầm đó với lại đường đi hẹp lắm ạ :mrgreen: Hi vẽ tối mắt lộn thiếu rùi k sao đâu bổ xung đẹp ngay thôi, bác tinh mắt thật
Anh Quang cho thêm tên chân BJT ( B-C-E) lên board luôn để khi thay đổi qua lại giữa các loại BJT khỏi phải dò nhé anh.
Oh theo anh không cần đổi vì cứ theo hảng mà lằp đúng như vậy.Mấy con này anh có mỗi thứ hơn 2000con nên chẳng lo thiếu haha.
Mới có 2 ngày vào rừng đánh trận giả về mà topic lên nhanh quá, gắng cho anh em thưởng thức trước noen anh nhé.

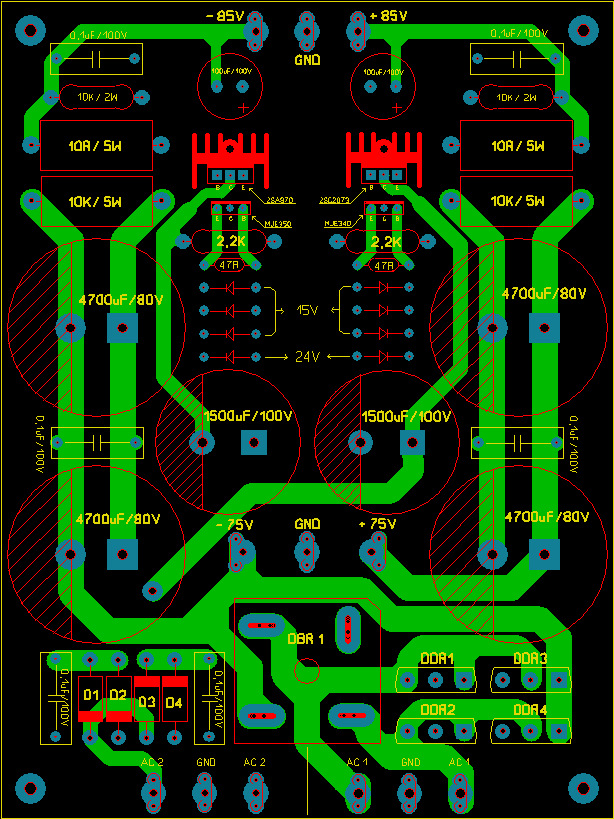

Này thì trận giả này :mrgreen: , em đã fix lỗi rồi ạ.Khổ thật cái laptop của bạn lắm virut quá quét mãi xong mới sửa đc để vẽ lại. Em sẽ gửi bác Quang cho có cặp :mrgreen: còn thay đổi bác Quang sẽ tùy biến ạ.
Trước Noel là cái chắc.Anh vẽ không giỏi lắm nhưng đúng kỹ thuật và chắc chắn chạy ngon.Anh ráng làm nhanh để còn chuyển qua cái pre tương xứng cho em nó nữa.Thân.
Niềm hi vọng của em lại được thắp sáng haha. Quả này GM chạy đi đâu đc đây :lol: Nhìn cái nguồn không có mạch bảo vệ thấy thông thoáng chứ không như Version 1 mạch này 4 cặp Tran thì công suất bao nhiêu vậy bác Quang
Bản quyền hả em cứ dùng hết phiên bản tiếng anh em lại về tiếng việt thế là em vẫn đc dùng free mà k bị khóa hehe, máy bạn đi mượn về để layout thôi chứ máy em thì làm gì phải khổ :mrgreen: Em cảm ơn bác Quang động viên em ạ, thực ra.với sò của bác thì leach k những chất mà lại rẻ nữa bác ạ, tiêu chí ngon bổ rẻ của anh em làm leach tốt hi :mrgreen:
