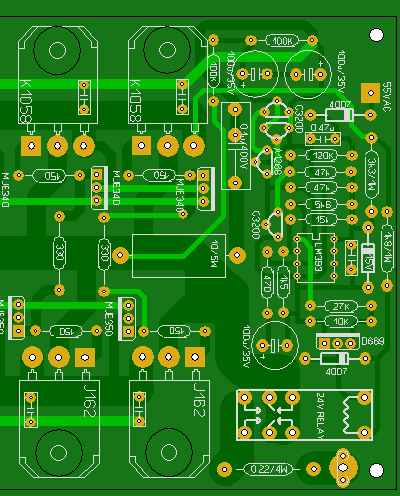

Chào các bác Bác Mimosalq ơi , ở phần công xuất này bác có thể dời chỗ mấy con tụ bypasss ra giữa mấy em FET ( để ở giữa gắn tụ lớn hơn không có chỗ vặn ốc ) rồi làm cho gắn được nhiều loại tụ khác nhau , chân của em có thể gắn từ 5-15 mm picth vì MKP vôn càng lớn càng tốt , phần lớn 0.1 100V là 5mm nhưng 0.1uF 250V là 15mm, cái bypass này không để làm gì cả mà mục đích là làm dự trữ năng lượng khi cần thiết thôi, nếu không có tụ hoá đi kèm thì nên làm pitch dài hơn để có thể dùng tụ cao vôn hơn hay là tụ cao dung lượng hơn , ai không muốn có thể bỏ trống không thành vấn đề nhiều . Edit : Và 2 còn một phần nhỏ nữa bác ThuanBlack đã đề nghi là quay máy con active current source MJEXXX đẻ có thẻ dùng chung tản nhiệt ( nếu ai muốn tuy rằng cái nay không quan trọng lắm nhưng có vẫ tốt hơn ) Thân
Dạ vậy em chơi luôn giống Telos 5000 nhé mỗi FET 1 chú 100uF/100V và 100nF/250V MKP4 nhé.Như vậy dàn tụ này cũng khá tiền à.
Anh quang ơi layout của bo nguồn này có thể thay đổi giá trị linh kiện để có được nguồn ổn áp thấp hơn không ah, 65V, 75V... Em hơi tham định tận dụng đặt thêm ít bo nguồn nay để làm PSU cho các dự án Power khác luôn mà không phải triển khia bo nguồn đa năng kia nữa.
Bác Quang cho em hỏi kích thước bo nguồn + bo công suất là bao nhiêu? , em còn chuẩn bị đi kiếm nhôm tản nhiệt Bác cố gắng bảo họ làm loại phip dày nhất bác nhé, cái này là cái để đời bác à, đầu tư một lần luôn

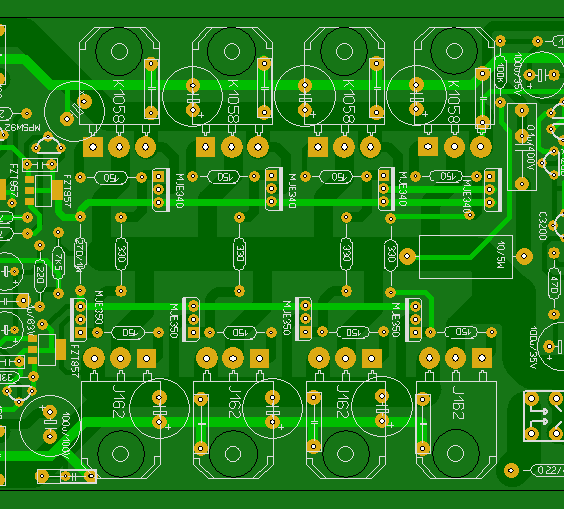

[quote="thuanblack"Bác Quang cho em hỏi kích thước bo nguồn + bo công suất là bao nhiêu? , em còn chuẩn bị đi kiếm nhôm tản nhiệt Bác cố gắng bảo họ làm loại phip dày nhất bác nhé, cái này là cái để đời bác à, đầu tư một lần luôn [/quote] Bo công suất 98x195mm.Dài hơn bo Hero do có tới 4 cặp FET.
Em cũng vừa lắp cho phần VAS GM cái nguồn siêu tuyến tính nhằm xem có gì cải thiện không.Cái nguồn tốt đến nỗi dòng tải 0.5A mà không sụt tải.Đưa lên oscilocope DC phẳng như cục pin không có 1 cái gai hay gợn nhỏ nào vậy mà nó vẫn không hay hơn cái nguồn đơn giản của chính hảng.Tại sao ai biết chỉ dùm em?Em nghĩ có khi cho nó 1 cuộn choke nhỏ mà lại hay.

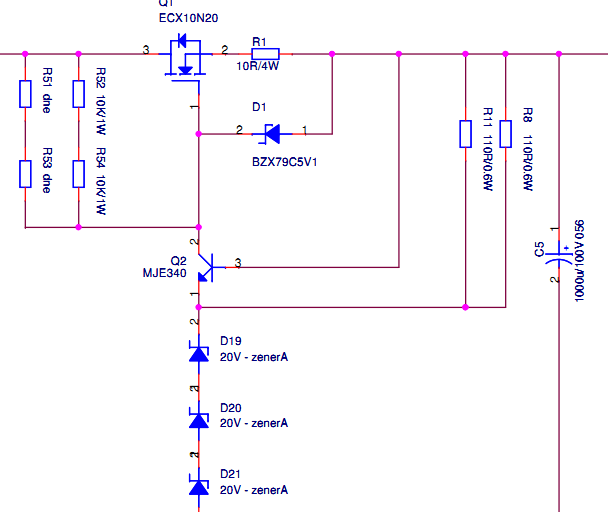

Em không có sơ đồ cái ổn áp nguồn chính hãng, cái anh pót là của đời nào anh Quang. Em thấy nó đơn giản nhỉ.
Nhìn đẹp quá, bác làm em thèm nhỏ nước miếng tùm lum rồi :mrgreen: Version 1 của em xong chưa bác? Để em kịp thưởng thức 1 chút trước khi nghe version 2, chưa nhận được đã lạc hậu rồi :evil:
Xong ròi mà chưa có thời gian chạy về gởi nữa.Chở bà cụ đây đó tranh thủ bà cụ tám chuyện em vô vnav.Lúc nào trong túi cũng có USB chứa file pcb này,rảnh là em đem nó ra dò coi có thể tối ưu được không?Mai em gởi nhé.

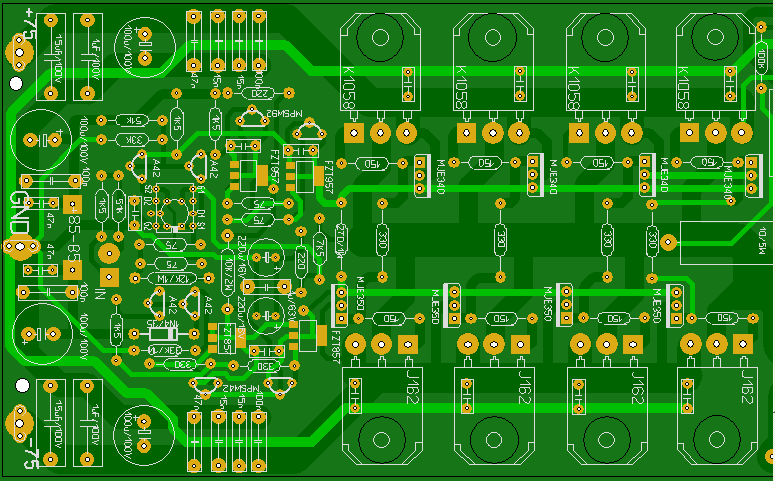

Đây em nhưng thấy hao quá nên tiết kiệm cho anh em.Giống thằng Naim dòng chút xíu chơi con công suất chảng phé.
Sao bác lại chém em :mrgreen: , đùa tí dấu dốt là k nên. Em xin nhận lỗi do sơ xuất copy đống trở và tran nên có lỗi và quên k dập mass hi. Cú này chắc em chơi phần mềm khác có vẽ sau schematic thôi chứ vẽ tay thế này đẹp dưng mà hay thiếu hehe, đang hướng tới Altium và phần mềm vẽ của hãng nationa :mrgreen:
Phần mềm nào anh thấy cũng vậy ăn thua mình quen dùng thôi.Anh dùng Orcad cũng ok nhưng mạch đơn giản vầy anh thích vẽ tay hơn.Cở mạch này chỉ cần 1 buổi là anh layout xong.Anh nhớ ngày xưa anh dùng phần mềm vẽ trên nến windows 3.1 ,CPU 286,màn hình EGA mà vẽ cái mạch tổng đài nhiều modul còn pcb chính to bằng cái bàn học mẫu giáo mà chạy ngon lành có sao đâu.Phần mềm chỉ là công cụ còn mình mới là chính.Cái cách anh làm pcb rất tư nhiên,đọc hiểu schematic,hình dung trong đầu sẽ layout kiểu gì,vẽ footprint những linh kiện chưa có,nối dây theo schematic sau đó là kiểm tra và tinh chỉnh.À anh mới ủi cái pcb test cái mạch bảo vệ GM,hôm nay ráp thử ok là pcb GM sẽ gởi Sao Kim liền.1 tuàn là có pcb thôi.Thân.
Chào các bác Bác dùng Zenner trị số và W như thế nào cho Leach vậy , mình định dùng tất cả 1W , 5 X 10V mỗi kênh ( +- 50V )để cho Leach với BA 35-0-35AC , nghe có khá hơn không bác Quang , có thay đổi nhiều lắm không ? Thân
Dạ mỗi nhánh nguồn 2 con Zener 20V/1W .Dùng nguôn 35AC-0-35AC thì chon trở phần cực cho Zener là 1K2 1/2W hay 1W là chạy ngon lắm.Leach là thiết kế Low TIM rất nổi tiếng,âm mộc và sang trọng lắm anh.Thân.
Chào các bác Cám ơn bác Quang , tiện đây mình có một câu hỏi nếu chọn 8 FETs kênh dùng +- 75V và 12 Fet/kênh dùng +- 50V ( cho đỡ nóng , các bác sẽ chọn cái nào ? Thân
CS này chỉ dùng +-75v thôi hả anh đỡ phần nguồn cho drive bo nguồn lại đơn giản hơn nhiều Bác gì page trước layout phần nguồn lại layout lại rồi :lol:
