+-60V gm áp dụng cho mấy dòng nhỏ,đơn giản,rẽ tiến.Mấy dòng cao nguồn phức tạp hơn vì phải làm ổn áp cho phần VAS và pre.
Chú ý : Mấy bác nhận pcb và linh kiện về thì phải làm đúng hướng dẫn của em nhé.Nhiều bác lắp mà có những lổi không thể chấp nhận được. 1-Không lót sò 2-Nhầm giá trị linh kiện điển hình trở bias 270ohm thành 2k7 kết quả là bùm chéo,hàn linh kiện không ăn 3 quay ngược layout linh kiện 4 nhầm con mje và 350 Hiện tại em đang giữ 4 bộ bị lỗi em phải làm lại mà em thì đang không có thời gian và các bác đã làm chậm tiến độ giao hàng cho các bác khác nữa.Thậm chí mấy nay định gởi hàng cho mấy bác mà cũng chưa gởi được nữa. Em mong các bác thật cẩn thận giúp em nhé.
Bác ơi, bác ưu tiên gửi hàng cho những người chưa có đi để mọi người đỡ sốt ruột, sắp ra V2 rồi mà V1 vẫn còn có người chưa nhận được hàng. Những bộ bị lỗi bác có thể hướng dẫn mọi người tự fix lại chứ bác ôm cả như thế thì sức nào chịu được?
Không yên tâm nên em vừa ủi cái mạch bảo vệ dùng LM393 rồi ạ.Mạch đã hoạt động hoàn hảo lắm các bác.Tổng giá trị linh kiện mới tinh cho mạch này chỉ có 30.000VND mà còn không phải quấn thêm cuộn dây cho nó nữa,quá tiện.Cảm ơn bác NDHien đã góp ý cho em. Mạch công suất sau khi tinh chỉnh lần 1:
Anh sẽ phủ đồng sau,bây giờ để vậy dễ dò lổi.Trời 10k rẽ vậy anh mua cái relay hết 25k rồi.Sẽ có 1 ampli đỉnh cao như mơ ước đây.Thân.

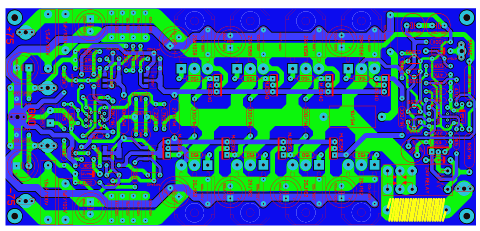

Hố hố lộ thiết kế PCB GM kìa :mrgreen: Dưới này vừa vẽ xong nóng hổi, màu phủ kiểu đó các bác xem đc k ạ? File gốc các bác xem cho đã

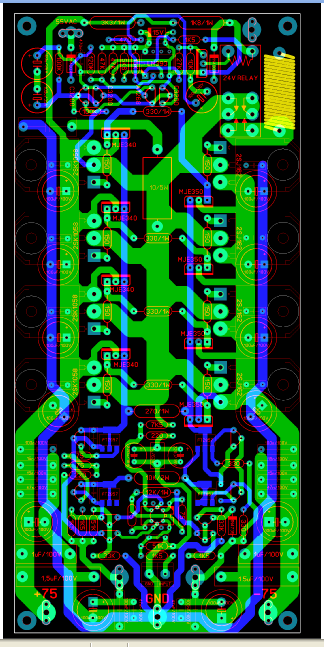

Dạo này công phu của Bác Misa đã lên hàng thượng thừa rồi, với bo mới này thì các anh em có trình Gà như tụi em nhắm mắt cắm hàn cũng chạy tốt :lol: , em rất thích kiểu thiết như của bác Misa.nhìn giống mặt cắt của địa đạo Củ Chi quá :lol: nếu anh em không còn ý kiến nào khác thì đặt bo sớm để cắm hàn đi anh Quang ơi
Quá ngon, chassic em vừa hoàn thành, lộ hàng hai tản nhiệt bên hông kích thước 130x260. Quá Ok anh nhỉ.
He he, rút kinh nghiệm từ Leach và Hero phải k0 anh Q! bo ra kịp trước khi em ra HN như hồi hero hok anh
Khác với bản đầu tiên ver2 ra đời sẽ đưa các bạn đến chính xác chất âm của GM.Em không thay đổi bất kỳ giá trị linh kiện nào và giữ đúng thiết kế nguyên bản.Thiết kế này có công suất lớn ,damping factor cao dễ dàng khuất phục những cặp loa đỏng đảnh.Em đã tối ưu các đường tín hiệu và hồi tiếp.PCB dự định sẽ được tráng thiếc dầy và làm với vật liệu tốt nhất có thể.Anh em đóng góp ý kiến nhé để em tiến đến 1 sản phẩm bán dẫn hoàn chỉnh nhất.Thân.
V1 nghe đã hay, V2 còn hay hơn thì không biết hay đến cỡ nào nữa. V2 mà kiếm được mấy con FET công suất chính hãng thì thôi rồi ... Miếng tản nhiệt khủng của mình vẫn chưa xẻ để dành chờ V2.
Chào các bác Thế thì từ trước đến giờ các bác dùng FET công xuất của ai , theo mình biết thi bác Quang cung cấp toàn là đồ hảng Renesas mà , đồ của Hitachi cũng có thể mua ở xứ Cờ Hoa được , nhưng không biết có hay hơn Renesas không , còn FET của Semelab nữa ... nhiều chọn lựa lắm . Thân
chuẩn bị lên danh sách thui anh ơi.Em cũng định làm xong lần này thôi nên anh cố gắng cho nó hoàn hảo nhất đi.ngày nào cũng vô đọc tin các anh đến chục lần.Mong quá :roll: à quên anh ơi một dự án lớn thế này thì anh phải cho anh em chuẩn bị tinh thần trước chứ ạ.Mong anh cho cái list linh kiện để anh em lục lọi,mò mẫm trước đi ạ không đến lúc thiếu gì lại xoay anh thì anh lại khổ.Dự ám càng khủng bao nhiêu thì anh càng vất bấy nhiêu đấy ạ :mrgreen:
Nhiều bác đốt sò em tiếc lắm ,không chỉ tiếc tiền mà còn tiếc công em rất cực để tìm được hàng ngon.Các bác nhớ cẩn thận giúp em nhé.Kỳ này em chuẩn bị rất nhiều linh kiện ngooong nên không bị động nữa.Báo cáo là em cũng đã thử mấy em K30A-GR của Toshiba nghe cực tốt nhưng matched pair cũng cực phê,còn dùng biến trở chỉnh DC offset đễ bắt nó chạy cân thì em không khoái lắm.Thân.
Chào bác NDHien, FET không biết là hãng nào sản xuất nhưng nhà cung cấp đến từ Nhật... tảo. :lol: Không biết của các bác khác thế nào chứ của mình là như vậy, chính bác Quang chỉ chỗ mua. Thân
