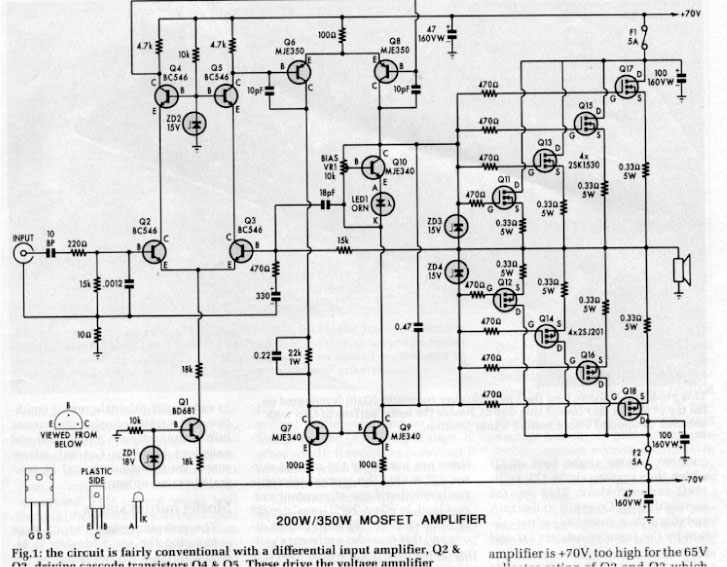

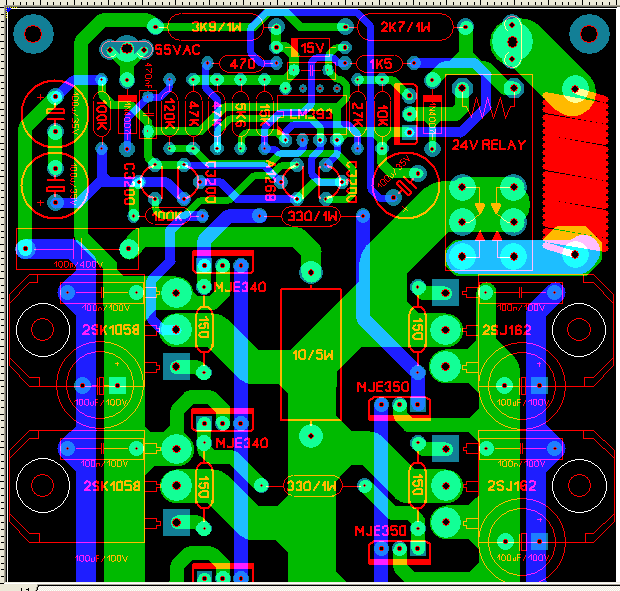

Nói về mạch bảo vệ cũng nhờ bác NDHien góp ý em mới lôi lại cái mạch cũ dùng LM393 ra tích hơp vô cái ver2 này.Em ráp thử rồi ok lắm và cũng mua một mớ LM393 để sẵn rồi có 2.500VND 1 em quá rẽ.Mạch chạy tốt không chê được.Em sẽ áp dụng mạch này cho tất cả mạch công suất mới luôn vì mạch không bị giới hạn điện áp vào quá khỏe...
Mạch bảo vệ dùng 1237 em dùng chưa khai thác hết tính năng, giờ lại thêm một ngôi sao nữa, oải quá, thôi thì đặt hết niềm tin vào bác Quang. Làm con để đời luôn bác nhé, như lết, hero là những amp mà em sẽ không chia sẻ cho ai hết bởi tính lịch sử của nó. (trừ khi có phiên bản v2)

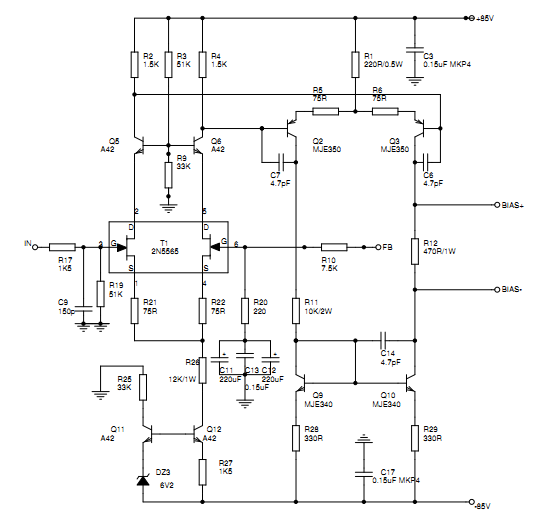

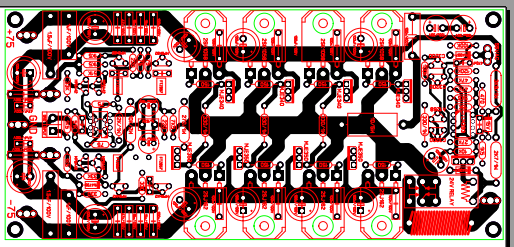

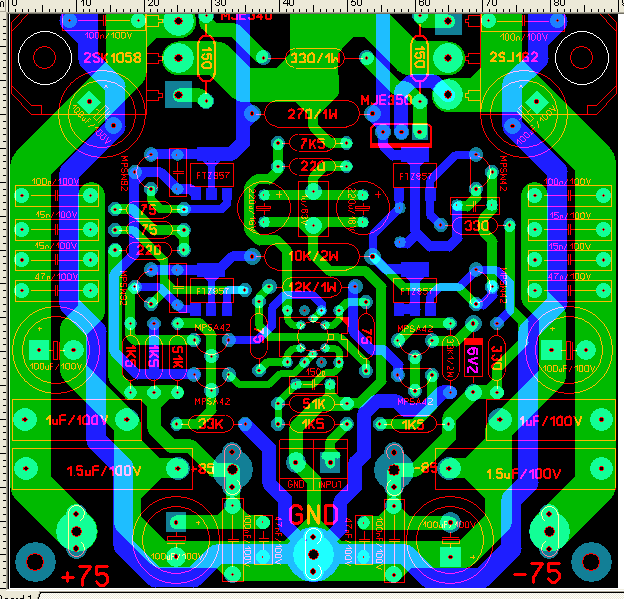

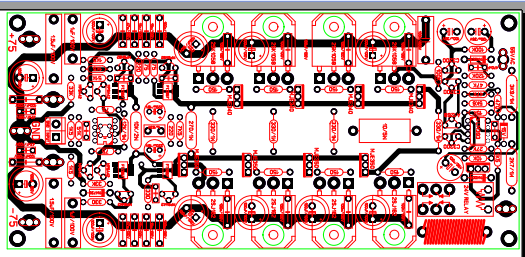

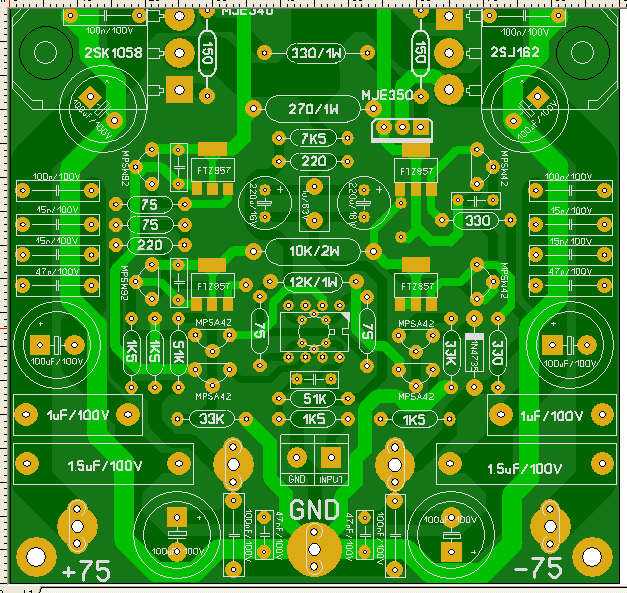

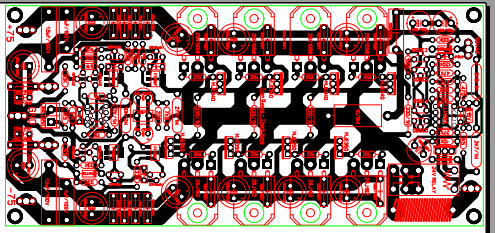

Thực ra kích thước trước khi em layout lại là 98 x 195, nhưng kiểu áp sò thành 2 hàng này khi nóng sò giải nhiệt thường thì sẽ k đều tản nhiệt vì các tản nhiệt cũng k rộng lắm, nên em bóp vào 8mm tức là bẻ hết chân sò ép vào tản nhiệt sò k thò ra ngoài nên nhiệt được đc giải đều từ giữa tản nhiệt ạ.
diyampli: cuối tuần không có đồ chơi tớ kiện đấy. mimosalq: Làm cái amp bán dẫn để đời luôn, bác chuẩn bị linh kiện tốt nhất cho anh em nhá.
Con nào nhỉ cụ chém em hở :mrgreen: , @ mạch cụ chạy chưa cụ lắp 2 con tụ dập đầu vào cụ lắp 2 con nha Hehe kiện em à để em khai thêm ít đồng bọn nữa cho jui, cụ chuối đang cảnh báo cụ cái gì đó :twisted:
Ơ, vụ input Niam em còn đang choáng đây, không ngờ............. so với lý thuyết thì ...................vớ vẩn nhưng với tai thì... không biết giải thích thế nào. Em chờ lời hứa cụ chuối mà chưa thấy cu triển khai.
Layout xong cũng đoán ra được $ rồi phải không anh. Khoảng bao nhiêu để em chuẩn bị từ trước. Lương thấp mà vẫn muốn đu.
Đừng lăn tăn chuyện $ bác nhé, có khi chỉ cần bác báo kết quả là OK, anh Quang là vậy. Amp để đời, với em theo đến cũng, đặt hết niềm tin vào bác Quang.
Hehe em bắt đc 2 chỗ 1 chỗ thiếu, 1 chỗ chạm dây ạ. Em lại gửi mail cho bác nha, GM có khác nặng thật đến cái bản pcb cũng năng :lol:
Bác Quang ơi em sửa rồi em lại gửi bác rồi đó, bác kiểm tra trên mạch bằng phần mềm để ở chế độ 2 lớp chồng nhau và dùng bút test để dò, chứ in ra thì em cũng chẳng test đc hì.
Hị tính ra thì hàng của bác đang bị sờ tốp ở chỗ em. bác thích em gửi hỏa tốc vô bác hay bác đợi cuối tuần em gửi anh hỏa tốc ở cơ quan em xuống chỗ bác ạ. hì hì còn vụ khăn gói thì đang trong giai đoạn chuẩn bị. hì hì cụ lựa được fe ngon thì nhớ lượn hộ em luôn nhá.
Không nói lằng nhằng, hàng gởi trước, người đi sau mà đi một mình em không tiếp đâu nhe tại cụ uống yếu quá.
Bác ơi em gửi lại mạch em đã chỉnh rồi mà, mạch bác post này vẫn bị dính kìa bác vào mail em gửi từ tối qua đó.
Fet nhật tảo hay fet chợ giời ngoài nay em mua chắc cũng giống nhau, khoảng 100k/cặp hình thức & chất lượng không đến nỗi nào, em chưa thử xem trong nó có diot bảo vệ không. Về âm thì em có cảm giác hàng mình mua ở chợ tiếng hơi chói (em chưa được nghe fet xịn) nhưng cảm giác chói có thể do Fet vì lần trước em thử mấy con 5200,1943 chợ và xịn nó khác nhau ở chỗ tiếng chói và không chói. Một lý do nữa em nghi ngờ Fet mình mua ở chợ là do một hãng khác sản xuất vì đúng hàng của hãng thì không thấy đâu bán rẻ thế , tối thiểu cũng 10USD/con. Dưng mà theo em mấy con mình mua ở VN 100k /cặp nghe được rồi, khi nào hoàn thiện đến tầm tầm thì đặt hàng Fet ship về cũng không muộn. Bộ Fet không rẻ chút nào nếu mà cháy nổ phát cũng tiếc lắm
Các bác cho em hỏi trong lần tái bản này mình có đầu tư FET đúng hãng không? Vì nếu vẫn dùng FET hãng Nhật ..tảo thì vẫn là phiên bản một thôi, chất tiếng cải thiện không nhiều.

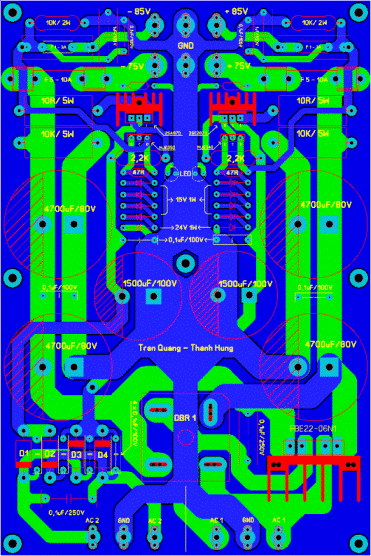

Em đã vẽ lại nguồn rồi bác Quang ạ, kích thước tương xứng với bo CS 120 x 180 mm. Em kẹp thêm tụ 0,1uF cho mỗi con diode bên phần VAS vì nó là tầng quan trọng cố gắng lọc cho tốt, 2 đầu AC vào nắn lọc cũng có tụ 0,1uF/250V dập nhiễu, eo quả này GM mà dựng hết tụ chắc ớn lắm :mrgreen: Phần nắn cho CS em thay 4 con diode kép kia bằng con FBE22-06N1 cho phê hi. Up full 1 kênh nữa nè
Con FBE22-06N1 bác vẽ sai rồi, đây là sơ đồ chân em nó (theo em bác nên dùng 4 con diot kép hơn vì có tiết diện tản nhiều nhiều hơn thông số đẹp không kém, con FBE22-06N1 bây giờ khó kiếm hơn) to diyampli: bác nhớ kiểm tra kỹ datasheet trước khi vẽ nhớ
Ẹc nhìn sơ đồ datashet trong shop NCC đó, nhìn kí hiệu quên k ngó số chân hehe, cảm ơn bác nhé. Khó kiếm k lo vì có bác Quang bụng to mà :mrgreen: , mà 20A bác lo gì hơn mấy con cầu nhái chán, cụ dùng em nó cho nhận xét đi
Dùng nó chất lượng cũng không tốt hơn mấy con cầu chợ hay tháo máy bác à, bác cứ yên tâm dùng mấy con tháo máy là ngon rồi
