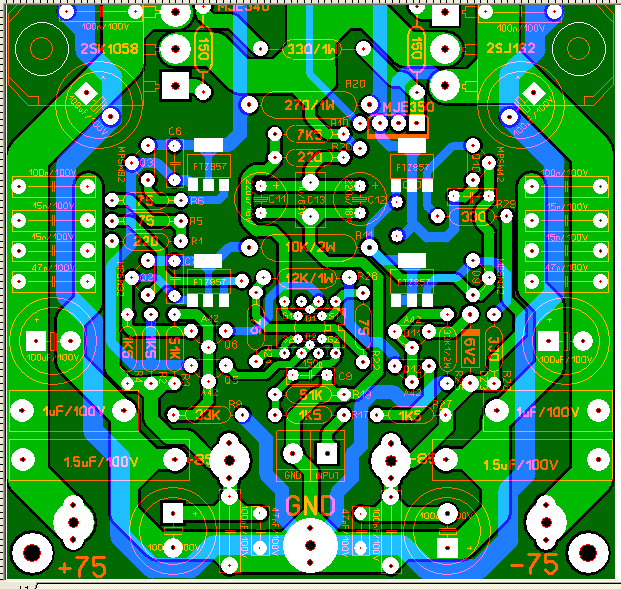

Đẹp lắm nhưng nếu đổi vị trí +- cho nhau thì hợp lý hơn.4 con diode theo mạch gốc của GM em không layout à.

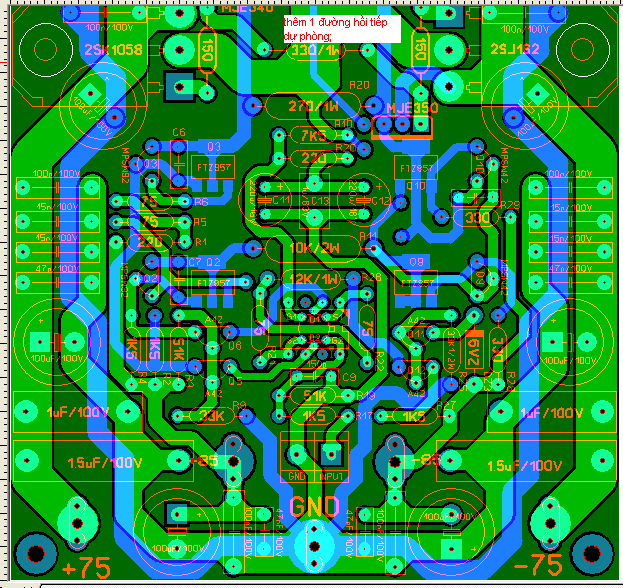

Đã fix hết lỗi,em kỹ tính nên kéo thêm 1 đường hồi tiếp dự phòng khi nào cần đến thì hàn jump vào thôi.Em loại trừ mọi khả năng gây tự kích,kinh nghiệm xương máu từ VER1.Thân.
Bác gửi mail cho em đi còn 1-2 chỗ em muốn thay đổi vì giá trị điện trở to hơn so cới thiết kế, em k muốn dùng trở 1/2W mà cắm lỗ 1/4W. Anh mô tả jump nối có cần ta thêm chú ý cho gọn ạ, làm đẹp chắc cho 1 lần thôi hi.
Chào các bác Nếu có thể Tụ 15uF khoảng cách cần rộng hơn, vì em nó nằm giữa 1uF và 100uF , có thể gắn không vừa . Thân
Dạ em có lấy thước kẹp đo luôn rồi,em lấy kích thước chuẩn tụ Philips,mấy con khác thì em không có nên không biết kích thước.Mấy con tụ này của em là option nhằm lọc thật kỹ thôi.Em ráp thử nguồn luôn rồi,xem trên scop nó phẳng lì,tháo em 1.5uF ra hơi có gai nhưng chỉ có tai thánh nghe chắc mới phân biệt được.Em nghĩ không có mấy em này vẫn ok,em thêm cho nó hoàn hảo về kỹ thuật thôi.Nhìn dàn tụ lọc cao tần này cũng khủng lắm đó anh.Thân.

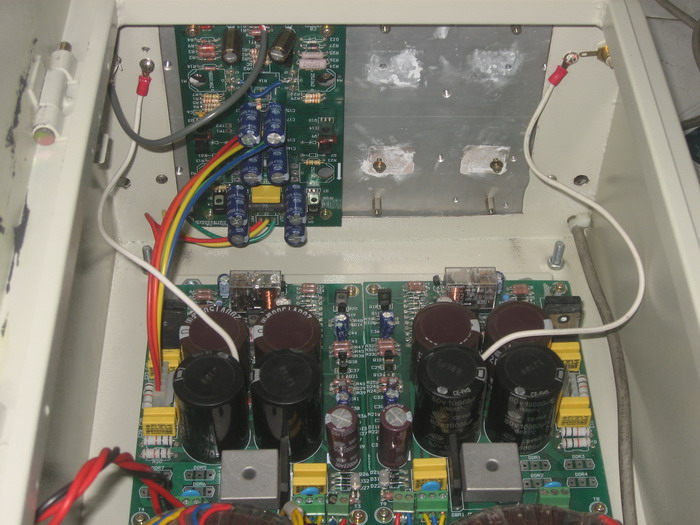

Nhà em giờ giống phòng lab quá:gần 20 loại biến thế nguồn,vô số tụ lọc đủ loại Philips,Nichicon,wima,arovox...em thử hết luôn.Cái gì em cũng ráp trước rồi mới đưa lên pcb ví dụ mạch protect,mạch nguồn em ráp và đã đo đạc hoàn chỉnh rồi.Em cảm ơn bác aquillon64 đã ủi giúp em mấy cái mạch thử nghiệm.Thân.
Em layout thấy nó là tụ 1,5uF/100V mà bác nó cũng cùng kích cỡ tụ ERO MKT, con đó mà 15uF thì :mrgreen: em nghĩ 2 tụ chiếm hết chỗ cắm nguồn luôn, vì tụ 4,7uF/160V nó to bằng 2 ngón tay lận.
Mạch phủ bạc cụ có đứng vững k ạ :mrgreen: Em cũng thế mượn đc cây thước kẹp của khangdep tha hồ đo tụ, giờ thư viện linh kiện của em cũng hòm hòm , bác gần em thì bác chỉ cần hô 1 câu 2 tiếng sau có mạch ngay cho bác ráp ngay :mrgreen:
Danh sách đăng ký GM clone phiên bản 2 Phiên bản 1 em đã hoàn thiện, chất âm đã được khảng định. Trong phiên bản 2 dành cho các tay chơi kzét lẹt. Với sự hỗ trợ nhiệt tình của bác Quang và linh kiện chính hãng em xin đu theo tiếp (vì trót yêu GM rồi) 1. anhtuanhpqn: 1 bộ Full linh kiện 2. thuanblack: 1 bộ full linh kiện 3. ......
anh ơi phần vẽ mạch và tính toán cho GM coi như cũng đã xong vậy anh có thể lập list linh kiện và thống kê tổng thiệt hại một cách tương đối cho chúng em biết dc không ạ.Phiền anh rùi.Em ngoài bắc cũng mong Gm quá trời anh ui :wink:

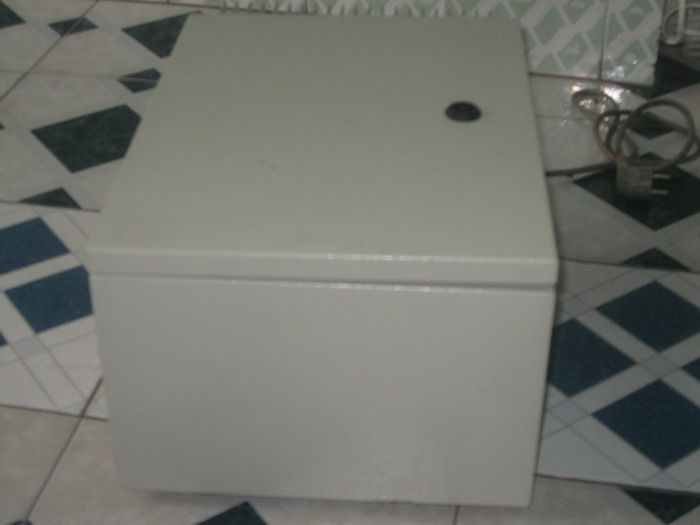

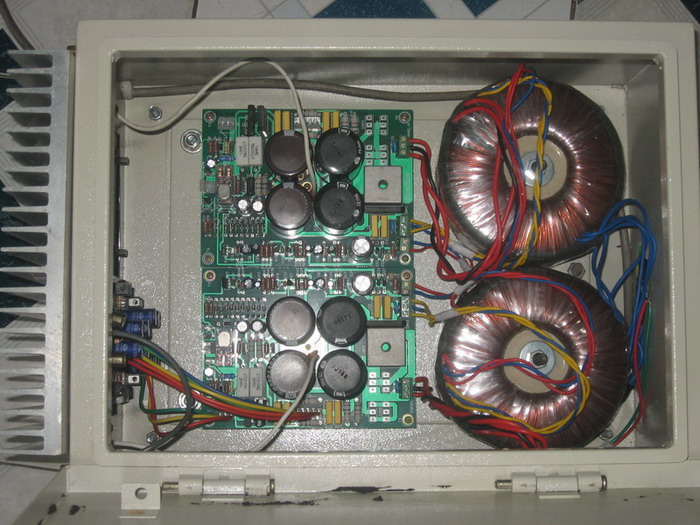

Hi anh úp ngược xuống khoét cái mặt cho mica màu vào cùng 1 mạch hiển thị số nữa thì giống goldmund telo 2500 quá ah :mrgreen: Anh có cái tản nhiệt giống của em thế, nhôm máy này rất ngon tản nhiệt đều và mềm chắc nhôm xịn roài.
Em đã gởi hàng leht vận đơn số 9400075-6 tiennv3 vận đơn số 9400073-4 quy_tdcc vận đơn số 9400077-1 anhtuanhpqn vận đơn số 9400076-0 longpcb vận đơn số 9400074-5 Hôm nay em gởi tiếp nhé...
Kính mong các bác nào theo version 2 chuẩn bị ít khói lửa chung tay cung bác quang để triển khai, hiện nay chưa biết tổng khói cho version này là bao nhiêu nhưng các bác cứ góp khói trước trong phạm vi có thể để trước mặt phải đặt PCB cái đã, linh kiện một số cái Bác quang đã order còn lại dần dần tính tiếp. cái này 1 mình anh quang không ôm được hết.
Đồng ý với bác này. Nhưng bác Quang phải đưa ra list linh kiện kèm khói lửa để còn biết mà đu theo chứ. Vụ này cũng khá tiền đây. Chắc phải có 2 3 lựa chọn như là lấy board + tụ .... hay là nguyên kit. Hoặc những người như em thích tự tay hàn xì mới vui nữa. Anh Q triển khai nhanh đi anh ời
