Dự án số 2-ULC Clone theo mạch Gôn Mân

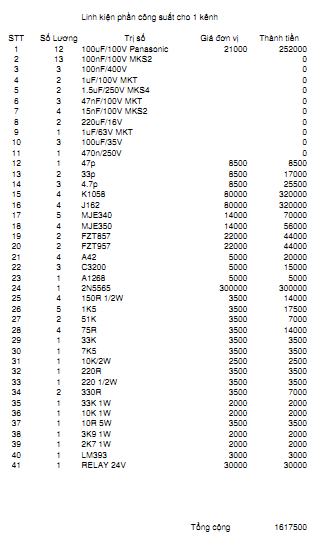

Em tạm tính giá sơ bộ cho 1 kênh 1.670.000VND với linh kiện lấy từ digikey.Bác nào biết nguồn rẽ hơn chỉ cho anh em tham khảo với nhé.Thân.



Vụ này mà ngồi hàn thì cứ gọi là cháy mỏ : :lol: :lol: list dài quá



Xong, vừa tròn một tháng lương thiếu uý của em chưa kể biến áp, tụ nguồn và những thứ khác, vụ này giấu gấu chơi tới bến thôi.



1. anhtuanhpqn: 1 bộ Full linh kiện
2. thuanblack: 1 bộ full linh kiện
3. tuninh: 1 bộ ( không cần full)
4. Touch 3G: 1 bộ linh kiện đầy đủ cho 2 kênh
5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh
7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ J162 và K1058
8. Tiennv3: 1 bộ full linh kiện cho cho 2 kênh



Oh!
Mimosa GM2 bắt đầu đăng ký bo vào ngày 11-11-11. Sinh nhật năm nay của em lại được gắn liền với 1 sự kiện lớn >>thật vui - thật ý nghĩa<<
Thanks A Quang cùng tất cả anh em VNAV.
Cho em xin con số 11 các bác nhé

Em xin cập nhật lại:

1. anhtuanhpqn: 1 bộ Full linh kiện
2. thuanblack: 1 bộ full linh kiện
3. tuninh: 1 bộ ( không cần full)
4. Touch 3G: 1 bộ linh kiện đầy đủ cho 2 kênh
5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh
6. GMR 02 bộ full
7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ J162 và K1058
8.Tiennv3: 1 bộ full linh kiện cho cho 2 kênh
9.
10
11. Son_heinz 1 bộ full.



Nghe nói lương của các bác bộ đội cao lắm mà bác.
Phần em cũng đang lo lắm đây, Mimmosa GM + GM Quang Hào triển khai cùng lúc >>> căng quá nhưng mà em sẽ cố



Nghe nói lương của các bác bộ đội cao lắm mà bác.
Phần em cũng đang lo lắm đây, Mimmosa GM + GM Quang Hào triển khai cùng lúc >>> căng quá nhưng mà em sẽ cố[/quote]


Đó là bác nghe thôi chứ thực tế thì khác xa nhiều,lương trung úy gì như em mới có 3,8 củ thôi ạ,17 năm phấn đấu công tác vậy mà lương khởi điểm cách đây 17 năm đã được 1 chỉ vậy mà nay còn chưa đầy một chỉ,lại còn kéo theo 3 toa nữa chứ,mệ nhưng phải cố thôi vì chót nghiện ÂM THANH rồi khó bỏ lắm ạ vì chưa có trường cai nghiện AT.



Đó là bác nghe thôi chứ thực tế thì khác xa nhiều,lương trung úy gì như em mới có 3,8 củ thôi ạ,17 năm phấn đấu công tác vậy mà lương khởi điểm cách đây 17 năm đã được 1 chỉ vậy mà nay còn chưa đầy một chỉ,lại còn kéo theo 3 toa nữa chứ,mệ nhưng phải cố thôi vì chót nghiện ÂM THANH rồi khó bỏ lắm ạ vì chưa có trường cai nghiện AT.[/quote]

Vậy cũng thấp thật, nhưng thôi cố gắng bác ạ.
Thực ra thì em đùa vui động viên các bác thôi chứ bố em cũng là bộ đội về hưu. Mọi người cứ nói là lương cao như vậy thì lo gì nhưng thực tế với số tiền đó để trang trải cho sinh hoạt của 1 gia đình thì mới biết được giá trị thật của nó. Bác cố gắng trang bị phần nghe nhìn cho đoàn tàu của mình thật tốt nhé



Phần nguồn thì khoai nhất là mấy tụ 1500U/100V và 4700uF/80V.Tất cả các linh kiện khác đều dễ dàng mua tại VN.
Tụ 4700uF/80V panasonic http://search.digikey.com/us/en/product ... -ND/411769 mình thấy giá cũng rẽ ,chơi đươc.
Còn tụ 1500uF/100V
http://search.digikey.com/us/en/product ... -ND/131631

Mấy tụ này ngon lắm anh em ơi.Mua BC Philips lè lưỡi luốn á.



Chào các bác

Bác Quang ơi mình nghĩ Nếu bác nào không cần hết công xuất thì cũng có cách giảm giá thành mà không ảnh hưởng đến chất âm nhiều , các bác có thể dùng từ +- 30V cho đến hết cỡ +-75V , tuy nhiên phải thay đổi vài tri số trở trong phần vi sai và lái , ví dụ nếu dùng BA 40-0-40Ac thì có thể dùng tụ 63V rẻ hơn, tản nhiệt nguội hơn và nhỏ hơn và chắc chắn là độ bền cao hơn ( cho các bác có quán Cafe chạy 24/24 ), có nhiều chon lựa lắm các bác ơi .

Thân

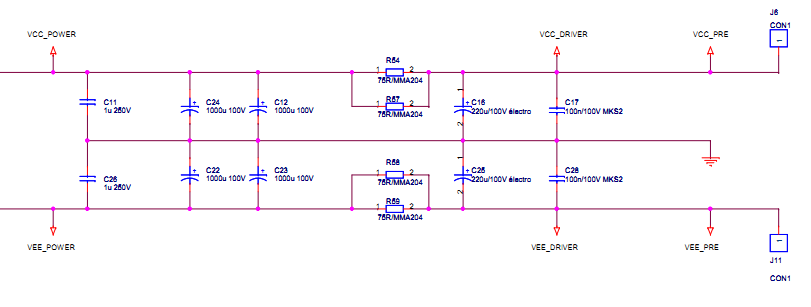

Dạ đúng là có nhiều option.Đa số các đời amp GM dùng nguồn+=60VDC ,dưới đây là mạch nguồn đơn giản nhất của GM em post lên để các anh em tùy biến nhé.Cái này làm giảm giá thành rất nhiều đó.Em ngĩ nên đặt trở,tụ và FZT và 2n5565 hay 2n3958 trước thôi còn mấy chú kia ở VN em lo được hết.Ngày 28 này có người về anh em quyết định sớm nhé.Thân.
Các bác thấy nó dùng 4 cặp FET mà nguồn chỉ có 2000uF.Ai là tín đồ amp đèn thì nên dùng cấu hình nguồn như thế,nó ngọt ngào sâu lắng vô cùng...



Em đã thử với cầu hình nguồn trên dùng 2 cặp Simen 1000uF/100V bác thuanblack tặng .Kết quả không thể tin được đâu...Các tín đồ tube sẽ bất ngờ lớn vì trung âm tuyệt đẹp do cấu hình nguồn này mang lại.Các bác có thể tự tay lắp cái nguồn này vì quá đơn giản.Bộ nguồn em tính làm pcb kỳ này là lấy từ các dòng cao hơn của GM,em quyết định làm vì có thể dùng được cho nhiều dự án khác.Nó co thể tùy biến bằng cách thay đổi mấy em Zener để cho điện áp như mong muốn rất tiện.Thân.



nguồn trên là nắn lọc CRC với R= 75R/ ???W vậy anh? không biết em hỏi có đúng không nữa :mrgreen:



Chỉ cần nhỏ thôi vì tầng này ăn dòng có là bao đâu em.Thân.



Nhiều bác gọi hỏi em là mạch này em có chế biến gì không?Em khẳng định là không và nó là nguyên bản,trình độ em yếu nên không thể sửa cho nó hay hơn mấy kỹ sư GM ạ.



Em xin cập nhật lại:

1. anhtuanhpqn: 1 bộ Full linh kiện
2. thuanblack: 1 bộ full linh kiện
3. tuninh: 1 bộ ( không cần full)
4. Touch 3G: 1 bộ linh kiện đầy đủ cho 2 kênh
5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh
6. GMR 02 bộ full
7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ J162 và K1058
8.Tiennv3: 1 bộ full linh kiện cho cho 2 kênh
9. Son_heinz 1 bộ full.
10.Aquilion64 : 2 bộ full



Lúc đầu chỉ định lập danh sách đăng ký linh kiện, nên thiếu mấy cái bo.



Các bác động viên như vậy em cũng ráng theo lấy đồ chơi tết ạ,chứ đèn không hát KOK chưa nổi ạ
1. anhtuanhpqn: 1 bộ Full linh kiện
2. thuanblack: 1 bộ full linh kiện
3. tuninh: 1 bộ ( không cần full)
4. Touch 3G: 1 bộ linh kiện đầy đủ cho 2 kênh
5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh
6. GMR 02 bộ full
7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ J162 và K1058
8.Tiennv3: 1 bộ full linh kiện cho cho 2 kênh
9. Son_heinz 1 bộ full.
10.Aquilion64 : 2 bộ full
11.vuthehoa: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh
Vậy là em mới là sô 11 sáng năy có bác chọn sẵn số 11 nhưng em vô tình cướp mất ạ,bác thông cảm nhé.



Chào các bác
Update , mình đăng ky PCB thôi để cùng với mấi người bạn làm .



Em cũng cố gắng đu theo các bác, mong bác Mimosalq hỗ trợ trong quá trình thực hiện. Em đăng ký luôn cả biến áp nguồn cho đủ bộ


1. anhtuanhpqn: 1 bộ Full linh kiện
2. thuanblack: 1 bộ full linh kiện
3. tuninh: 1 bộ ( không cần full)
4. Touch 3G: 1 bộ linh kiện đầy đủ cho 2 kênh
5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh
6. GMR 02 bộ full
7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ J162 và K1058
8.Tiennv3: 1 bộ full linh kiện cho cho 2 kênh
9. Son_heinz 1 bộ full.
10.Aquilion64 : 2 bộ full
11.vuthehoa: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh
12. NDHien : 2 bộ PCB , không LK
13. Addicted: 1 bộ PCB + full LK + Biến áp



Anh quang tạm tính thêm cho phần nguồn và mấy con tu nhỏ anh chua tính đi ah.
Em nhìn chỗ này còn thiếu nhiều lắm 1.6M còn chua đủ cho 1 kênh CS.
Phần nguồn còn kha khá nữa ah, em sợ không kịp order đơt 28/11 như anh nói rồi.



Mấy con tụ loc cao tần anh chưa có giá tốt nên để 0VND,mà mấy em này hàng tháo máy rất nhiều nên không lo lắm.Thân.



Các bác cho em ké 1 chân cùng với ạ.



Vâng vì hôm qua 11-11-11 là sinh nhật em lúc em đăng ký là vừa đi nhậu cùng mấy anh em về nên em lấy số đó cho vui thôi mà



Em xin góp ý bản Layout PCb nguồn của anh quang với được không ah? Em thấy anh em mỗi người có những khả năng có tụ nguồn lọc chính khác nhau, do vậy em xin có góp ý chút là chân tụ lọc nguồn trên PCB nên có các lỗ khác nhau một tý. Không nên fix cố định vì có thể mỗi người có một loại tụ nguồn tận dụng khác nhau. Em thấy vấn đề này PCB của anh Quang hào có làm lỗ chỗ rất thích hợp. Đôi dòng suy nghĩ, mong các anh bỏ quá.
@ thật ra thì em cũng đang âm mưu đăng ký PCB nguồn
