Em cập nhật lại danh sách đăng ký : 1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh 4. kkalord 2 bộ linh kiện cho 2 kênh 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline.
he he ... nhìn chán quá :mrgreen: Bác UL ơi , em mún đánh loa 4 ohm , vậy em cần cục nguồn 58-0-58 / 10 Ampe - 1 kênh :shock: , vậy là cục nguồn đó tới hơn 1kW :roll: , sao dư nhiều vậy bác , em vẫn thắc mắc chỗ này . Và nếu có nhiều anh em mún amp đáp ứng đủ cho tải 4 ohm thì không thể dùng tản nhiệt của bác , em nghĩ bác nên cho nhiều lựa chọn như A , B , C ... , em nghĩ vậy tốt hơn , ví dụ như: A : 1 KIT hoàn chỉnh cho 1 kênh (1M / 1 KIT) B : 1 bộ linh kiện (PCB,2N5565,tụ pi,tụ 220uF/16V Elna,tụ 100uF/100V,tụ wima) cho 1 kênh ( không tản nhiệt ) (...) C : Tản nhiệt ( ... ) D : 1 Bộ nguồn cho 1 kênh (PCB + kèm theo 1 cặp tụ 1.500uF/100V Philips) ( ... ) ... Em có ý kiến riêng như vậy , bác xem có ổn không ạh .
1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh 4. kkalord 2 bộ linh kiện cho 2 kênh + nguồn 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline.
1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh 4. kkalord 2 bộ linh kiện cho 2 kênh + nguồn 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline. 21.HIENVINH_7990.:1 bộ 2 kênh Kit hoàn chỉnh +nguồn
1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh 4. kkalord 2 bộ linh kiện cho 2 kênh + nguồn 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline. 21.HIENVINH_7990.:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 22.maycatco: 01 bộ PCB (nguồn+2kênh)
1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh 4. kkalord 2 bộ linh kiện cho 2 kênh + nguồn 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 2 bộ linh kiện cho 2 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 2 bộ linh kiện cho 2 kênh 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline. 21.maycatco: 01 bộ PCB (nguồn+2kênh) xin lỗi các bác vì không có thời gian nhiều.em xin rút khỏi danh sách
Nín thở chờ PCB để cắm rút! Diode trong sê ma dùng loại bao nhiêu A hả bác? Nên dùng loại gì để nạp nhanh hả bác U?
Update!!! 1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh 4. kkalord 2 bộ linh kiện cho 2 kênh + nguồn 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 4 bộ linh kiện cho 4 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 1 bộ kit hoàn chỉnh (2 kênh) 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline. 21.maycatco: 01 bộ PCB (nguồn+2kênh)
Update tiếp ạ !!! 1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh + nguồn 4. kkalord 2 bộ linh kiện cho 2 kênh + nguồn 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 4 bộ linh kiện cho 4 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 1 bộ kit hoàn chỉnh (2 kênh) 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline. 21.maycatco: 01 bộ PCB (nguồn+2kênh)
1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh + nguồn 4. kkalord 2 bộ linh kiện cho 2 kênh + nguồn 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 4 bộ linh kiện cho 4 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 1 bộ kit hoàn chỉnh (2 kênh) 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline. 21.maycatco: 01 bộ PCB (nguồn+2kênh) 22.longpcb: 01 bộ PCB (nguồn+2kênh)
1. Hachu : Lấy vật tư về tự lắp 2. gaumap : KIT hoàn chỉnh + nguồn. 3. thuanblack: 2 bộ linh kiện cho 2 kênh + nguồn 4. kkalord 2 bộ linh kiện cho 2 kênh + nguồn 5. Chinh93q : KIT hoàn chỉnh + nguồn. 6. thienchay : 2 bộ linh kiện cho 2 kênh 7. star385960: 4 bộ linh kiện cho 4 kênh ( cụ nào ở HN thì chuyển hết qua nhà em cũng đc cho tiện ) 8. eng.tuananh: 1 bộ kit hoàn chỉnh (2 kênh) 9. ManhTuong : 2 bộ linh kiện cho 2 kênh ( không tản nhiệt ) 10.tuninh: 2 bộ linh kiện cho 2 kênh 11. mimosalq : 6 bộ linh kiện và nguồn luôn 12. TQ_Audio: 01 bộ KIT hoàn chỉnh. 13. khangdep: 2 bộ (2 CH) full linh kiện (ko tản nhiệt). 14. hoangde2005: 2 bộ linh kiện cho 2 kênh + nguồn và thêm 2 PCB 15. TienNV3: 2 bộ linh kiện cho 2 kênh + nguồn 16.kirato:1 bộ 2 kênh Kit hoàn chỉnh +nguồn 17. doantrangsy:1 bộ 2 kênh Kit hoàn chỉnh +nguồn Posted: Sun 03 Jul, 2011 08:44:12 18. Duchacisco: 2 bộ linh kiện cho 2 kênh Posted: Sun 03 Jul, 2011 11:58:20 19.HongHa137 : 2 bộ linh kiện cho 2 kênh + nguồn + 01 bộ PCB (2 kênh +nguồn). 20. mattroidem: em chỉ đăng ký 2 jfet đầu vào cho 2 kênh được không ạ? chi phí bao nhiêu bác Ultraline. 21.maycatco: 01 bộ PCB (nguồn+2kênh) 22.longpcb: 01 bộ PCB (nguồn+2kênh) 23. luatvista: 01 bộ PCB (nguồn và 2 kênh) và jfet đầu vào.
- Em xin góp ý, sản phẩm thương mại mà Gôn Mân bán ra thì họ có một đội ngũ kỹ sư thiết kế, công cụ thiết bị hỗ trợ và phòng thí nghiệm bài bản, Chưa kể chất lượng linh kiện đầu vào. Thì chắc chắn chất lượng sản phẩm của họ sẽ khác xa với sản phẩm của mình làm ra. - Cái tinh tế trong sản phẩm của mình sẽ không bao giờ có được. Em đã làm qua Hero power mofet nên biết được điều đó. Mong các Bác sáng suốt khi đầu tư tiền bạc và công sức. Vài lời chân tình. Thân.
Cái này bác Ul cũng trả lời rồi, ý em chỉ muốn hỏi cái mạch của Bác Ult được bao nhiêu % cái mạch gốc, hay sản phẩm sắp thương mại của Bác Ul thôi.

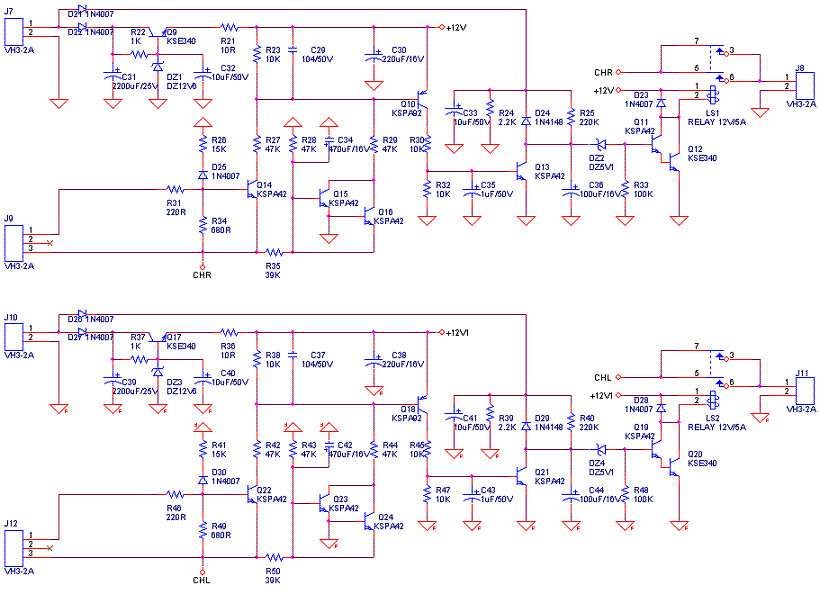

Hix,topic này hót quá. :mrgreen: Em cập nhật thêm phần mạch bảo vệ sẽ được tích hợp lên board nguồn luôn cho tiện lắp ráp. Board nguồn kênh trái và board nguồn kênh phải sẽ đối xứng nhau và dính liền nhau,cụ nào muốn bẻ ra để làm monoblock thì bẻ,không bẻ ra thì nó là 1 khối. Mạch bảo vệ. 2 kênh hoàn toàn độc lập nhau,chỉ chung nhau 1 thứ duy nhất là mass vỏ.
hé hé , nhìn cái này đã , em vẫn thích dùng linh kiện rời hơn dùng IC làm bảo vệ bác ạh , tại rẻ hơn mà nhìn đã hơn :mrgreen: , bác xong Layout chưa , phọt lên em ngắm phát với
Chưa xong,em vẽ 2 bộ nguồn + 2 mạch bảo vệ lên cùng 1 PCB nên mất thời gian 1 chút. Kích thước PCB nguồn đã có là 12x16cm/1 nguồn,2 nguồn có kích thước 24x16cm liền khối nhưng có thể bẻ ra dể dàng.
Diode em sẽ option 2 dạng. 1 Loại 35A hình vuông giống các dự án trước đây của em,có thể mua dể dàng. 1 Loại là 4 con fast diode TO-3P,có thể dùng STTH6002CW (60A/200V) Con này có thể chạy đến 20nS,rơi áp Vf chỉ có 0.7V khi dẩn dòng full,loại này đắt mà em cũng không có nhiều nên chỉ share số lượng tối đa là 40 con(đủ cho 8 ampli) :mrgreen: Lắp loại nào tùy các bác,nếu lắp loại này thì để trống loại kia.
Khi nào layout hết bác tổng kết lại thông số biến áp cần những nguồn nào nhé, em chở bác finished rồi mới quấn thêm nguồn :lol:
Thì em đã fix rồi. 58-0-58 /10A 68-0-68 /0.5A 0-12 /0.1A Tổng công suất là 58x10 + 68x0.5 + 12x0.1 # 620W/1 cục 1 kênh 1 cục nguồn như thế. :mrgreen:
Bác lấy 58x10 = 580w thôi chứ,trong 1 thời điểm chỉ có nữa cuộn chịu dòng mà. Cái tản nhiệt giá 50K/1 cái,bác nào không lấy có thể trừ ra. 4 con tụ 1.500uF/100V giá 300K 2N5565 giá 300K/1 chú. PCB công suất giá 100K/1 tấm Bộ tụ nhỏ(tụ pi,tụ 220uF/16V Elna,tụ 100uF/100V nichicon,tụ wima) giá 50K/1 kênh.
