aQ à, mạch in kênh nguồn chính khoan nhiều lỗ để gắn nhiều loại tụ cũng k0 sao nhưng layout sao cho đừng để lỗ hàn tụ gây thắt cổ chai đường mạch chính. Anh thử đi đường mạch kênh nguồn chính sang hai bên hàng chân tụ, vẽ tai mạch câu sang lỗ khoan tụ. Em k0 biết về kt nhưng tại vị trí hai cái lỗ khoan nhỏ, tiết diện mạch in bị thu hẹp nhiều quá.

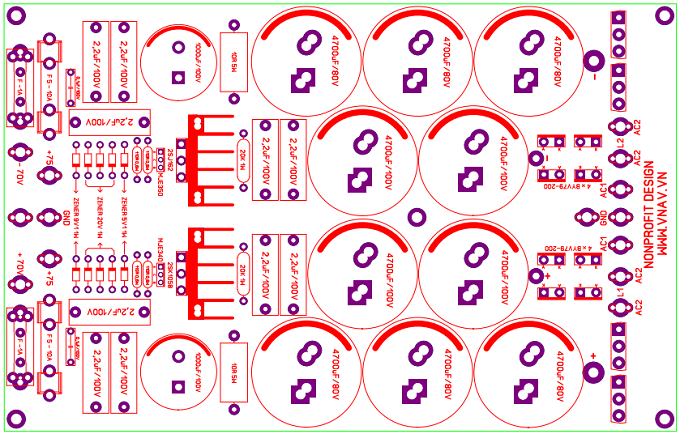

Ok anh đang vẽ cho thật hòan chỉnh luôn.Cảm ơn em nhiều.Ý tường bộ nguồn sau cùng như sau: 1-Chân cắm được nhiều lọai tụ 2-Trên PCB layout tất cả nhựng linh kiện GM đã dùng như ultrafast soft recovery BYV79 cho ổn áp và diode STTH6002CW(mắc lắm) cho phần công suất.Trên PCB vẫn chừa trạm để các bác không dùng mấy em này vẫn có thể câu dây nối ra ngòai.Em làm như vậy để vẫn đúng thiết kế GM mà các anh em DIY tha hồ tùy biến.Thân.

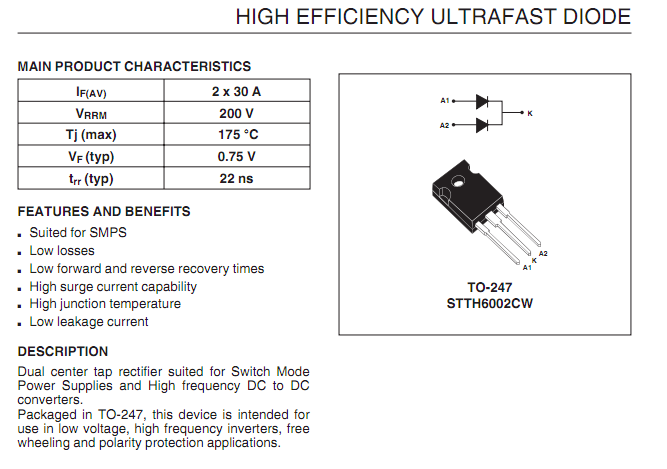

Em nghĩ thế này ổn rồi ạ. Bởi vì đây là GM nên ưu tiên cho GM option vừa phải thôi. Các bác biết chuyện cổ đẽo cày giữa đường chưa ạ. Anh Quang đang là người đẽo đó. Em nghĩ anh chỉ cần sửa sao cho sử dụng đc nhiều loại tụ lọc chuẩn về kỹ thuật là được anh ạ. Mỗi người 1 ý sao mà ãm hết được. Vài lời !!! để thúc đẩy tiến trình nhanh gọn . Muốn nghe GM trước Nô em :wink: Tiện hỏi anh chút em thấy trong nguồn xung máy tính có con diode dạng như này STTH6002CW nhưng số hiệu khác có thể tận dụng đc không anh. xxx ý
Em nghĩ thế này ổn rồi ạ. Bởi vì đây là GM nên ưu tiên cho GM option vừa phải thôi. Các bác biết chuyện cổ đẽo cày giữa đường chưa ạ. Anh Quang đang là người đẽo đó. Em nghĩ anh chỉ cần sửa sao cho sử dụng đc nhiều loại tụ lọc chuẩn về kỹ thuật là được anh ạ. Mỗi người 1 ý sao mà ãm hết được. Vài lời !!! để thúc đẩy tiến trình nhanh gọn . Muốn nghe GM trước Nô em :wink: Tiện hỏi anh chút em thấy trong nguồn xung máy tính có con diode dạng như này STTH6002CW nhưng số hiệu khác có thể tận dụng đc không anh. xxx ý[/quote] Chào Bác khodoianhroi nên như vậy chứ bác! vì lần trước em làm theo bo cũ bị chết mất 1 loa tép, vẫn ấm ức! nên Anh Quang làm càng kỹ càng tốt cho anh em! Cảm ơn

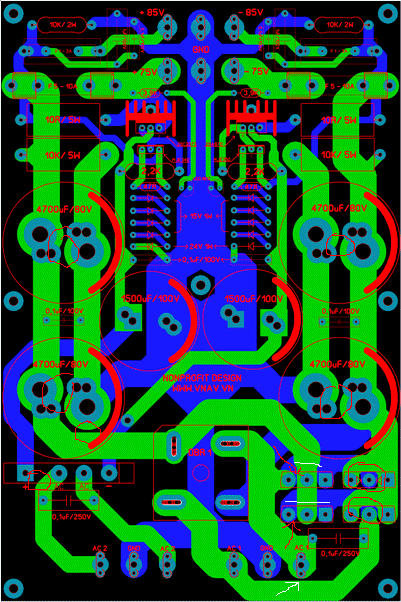

Vì là sản phẩm tâm huyết của Anh Quang nên Em xin ném 1 viên sỏi nhỏ về PCB Nguồn đây ạ! - Đường nguồn những chỗ Em đánh dấu đỏ nên để khoảng cách rộng nữa thì an toàn hơn Anh Quang ạ! Nếu Anh cần dẫn dòng lớn thì có thể chọn phương án làm đường phủ thiếc để tăng dòng chứ không nên ham đường mạch to mà để Nguồn + và Nguồn - gần với GND quá! vì điện áp nguồn của GM cũng khá cao nên chỉ cần bên làm mạch in công nhân họ làm không kỹ 1 chút là dính đòn ngay(dò mạch hoặc đánh lửa) Anh ạ! Bản thân Em đã từng là người làm PCB nên biết rất rõ điều này! Vài lời chân thành cùng Anh!
Anh cảm ơn em nhiều lắm,anh đưa ra ý tưởng,đi những đường mạch cơ bản,sắp xếp linh kiện.Anh có nhờ 1 bạn làm đẹp pcb,cuối cùng anh sẽ kiểm tra và chỉnh sửa những cái không hợp lý theo tinh thần tiếp thu những ý kiến đóng góp của anh em.Khi quyết định đặt mạch thì layout cuối cùng chắc chắn sẽ hòan thiện.Thân.
Các bác cho em hỏi một kênh GM của em cứ có tiếng trống hoặc tiếng bass thì bị ra thành tiếng bụp bụp, xoẹt xoẹt là sao vậy? Em đoán là do bo nguồn vì khi cắm sang bo nguồn còn lại thì không bị nữa nhưng không biết chính xác nguyên nhân ở chỗ nào. Bác nào giúp em với ạ
em thay chiếc loa nhỏ 8W vào thì không còn tiếng loẹt xoẹt nữa nhưng khi mở volum lớn một chút thì relay bị nhảy
Sau khi đổi bo nguồn cho nhau thì hết tiếng bụp xoẹt nhưng khi mở to thì một kênh vẫn nhảy relay. Em thử kĩ lại thì chỉ có một bo công suất sử dụng K2221 là bị như vậy. Các bác bắt bệnh giúp em với a
Lỗi điển hình của V1. Mình cũng bị vậy. Một số bác đã ráp V1 cũng pm cho mình lỗi này. Lúc đầu tưởng là do DC offset cao vì một kênh DC offset = 14 mv, một kênh = 2mV, quá ngoong. Kênh DC offset cao hơn hay gây nhảy relay, mình đấu thẳng ra loa => hết nhảy, nhưng mở volumn lớn (gần hết volumn) kênh còn lại cũng nhảy relay luôn => chắc mạch bảo vệ loa nhậy quá, hoặc bị lỗi gì đó. V2 bác Quang nên tìm cách khắc phục lỗi này, nếu không phải đấu thẳng ra loa không qua mạch bảo vệ thì nguy hiểm quá. V1 cũng nên sớm tìm cách khắc phục vì nhiều người sẽ chỉ dừng lại ở V1.
Chào các bác Tốn kém thật , nhưng mình nghĩ đầu tư vào một lần thôi , các bác nào muốn giảm giâ thành thì không cần nhièu tụ lọc nguồn có thề dùng ít hơn để trống rồi khi nào có dịp gắn thêm , hay là dùng tụ Dawoo... Shawa rẻ hơn nhiều Bổn hãng dũng tổng cộng 10 em = 47000uF cho mỗi kênh cũng có ý gì trong đó , các bác nào không đủ điều kiện đều có thể dùng diode khác , nhưng quan trọng là có thể nâng cấp lên như bổ hãng sau nay . Thân
Chào các bác Relay bị nhảy chỉ có ly do chính là DC offset tăng giảm bất chợt khi chỉnh volume , mạch bảo vệ làm việc nên relay nhảy như vậy .Cho dù bị nhảy như vậy nhưng mạch bảo vệ phải đươc dùng nó nhảy kệ nó sửa sau , nếu không coi chừng loa tép đi đó . Thân
Thế lại quay về nguồn giống Telos 2500 hở bác 1 hàng bán dẫn trước tụ kia là Fet , Tran hay là fast diot thế hả các bác. Theo em cú theo nguồn hãng sủ dụng 10 tụ 4700uf như bản mới này đi, mình chưa có đủ khói đầu tư thì gắn 1 cặp nghe chẳng sao, khi nào sưu tầm đủ thì gắn vào không sao mà. Với bo nguồn này thì không cần option nhiều chân tụ làm gì nữa bản Version -2 là bản fix rồi khỏi mod miếc gì, trước khi đi đến bản cuối này anh em đã trải nghiệm Version 1 để tìm ra những điểm bất hợp lý chỉnh sửa ở bản 2 này. Bác nào đã làm bản 1 thấy vấn đề gì không hợp lý cứ ném giúp mấy viên gạch vào đây để dạt được 1 version-2 theo nghĩa final đi. Chắc power bán dẫn dừng lại ở đây.
Cho anh lại cái link này anh xem lại lần cuối.Mấy con đó là ULtrafast diode đó.Dàn tụ đó chắc dùng EPCOS của Siemen đây.Nguồn sáng nay sẽ xong hòan chỉnh.
GM-V1 bị nhảy relay cái này em cũng gặp giống anh touch3G 1. Nếu bị nhảy khi chỉnh volume chắc chắn tầng đầu hàn cắm có vấn đề gây dao động DC offset khi chỉnh volume cái này GM em không bị nhưng em đã gặp ở leach ( kiểm tra kỹ lại các mối hàn hoặc đi mát đúng là OK) 2. GM-1 nhảy relay khi nghe từ nguồn CDP nhưng không phải CD nào cũng bị hoặc bài nào cũng bị, nếu nghe từ nguồn PC qua DAC không bị gì. Cái này theo em lỗi ở phần nguồn ổn áp bị trôi gây sai số lệch áp tần đầu lớn nên DC offset cao. Của em ban đầu mới gắn nó cũng chỉ 10-14mv như các bác, sau khi đóng vào vỏ lên ~100mv, giờ nó vọt lên 1V. Em nghe từ DAC thì không nhảy nhưng khi tắt mởi bị bụp loa do DC cao. Cái này chắc sẽ fix được sau khi anh quang thay con trán bằng con Fet ở phần nguồn regular.

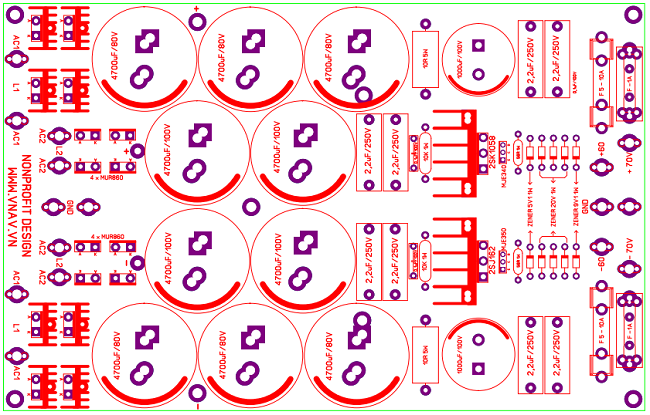

Xong layout rồi các bác ạ em nhận được lệnh layout bằng toàn BYV79-200 cho CS và MUR860 cho VAS :mrgreen: . Quả này mấu rồi :lol:
