Bác này nói thế nào ấy chứ... bác thay thế linh kiện để xảy ra cháy nổ thì là do bác chưa thay hết những con bị chết. Bác làm nghề mà nói vậy ai mượn bác sửa nữa. Làm bán dẫn thường phải cách ly để kiểm tra từ đầu vào đến đầu ra, khi thay công suất vào cũng nên lắp 1 cặp để kiểm tra. Chạy rồi mời lắp đủ vào. (Kiểm tra xem visai cân chưa, khuyếch đại điện áp cân chưa, driver cân chưa... chỉ cần 1 phép đo vôn so với GND). Các bác đừng nên thần thánh hóa một cái âm ly, nó đều hoạt động theo các nguyên tắc cơ bản. Linh kiện nếu có đặt riêng thì cũng tuân theo datasheet rồi thêm chút mắm muối... chân vàng chân bạc... lưng dẫn nhiệt tốt hơn.... các dây nối phía trong dẫn điện tốt hơn... nhưng phần bán dẫn là như nhau vì không thể thay đổi thêm hay bớt tạp chất vào nền silic. Nếu thay đổi sẽ phải thay tên con linh kiện đó :mrgreen:[/quote] Bác hình như mới vào nghề thì phải , cái amp hãng nó làm đồng bộ rồi, chạy tốt rồi mà khi sửa chữa thay thế chỉ sơ ý chút là khói lửa tùm lum , DIY phải làm từ đầu , chuyện nhầm lẫn là chuyện không thể tránh , chưa nói một vài anh em do đam mê nên có khi lần đầu hàn xì , việc nhầm lẫn là không tránh khoie-> bùm xòe, vậy nên có bác nào lành nghề giúp phần khó , phần dễ còn lại để anh em làm, vừa có dấu tay , vừa có kinh nghiệm , lần sau sẽ lên cao tay nghề . Việc thần thánh hóa cái gì là do người suy luận , với em khi thiết bị đặt lên mặt bàn thì nó 1 tỷ hay nó 1 ngàn đồng chằng làm em bận tâm , em còn gặp khối cái do khách mang đến mà vài người tập tọe vào nghề làm khổ khách hàng của em nữa cơ . Em cũng xin thông báo với bác là chẳng khách hàng nào sợ khi đặt máy vào tay em cả , và khách hàng của em cũng là loại khách hàng đặc biệt , em cũng chỉ nhận những thiết bị dạng này , các dạng khác 10 năm nay em không phải mó tay vào trừ khi là của anh em quen qua VNAV hoặc quá thân thiết không thể chối từ !

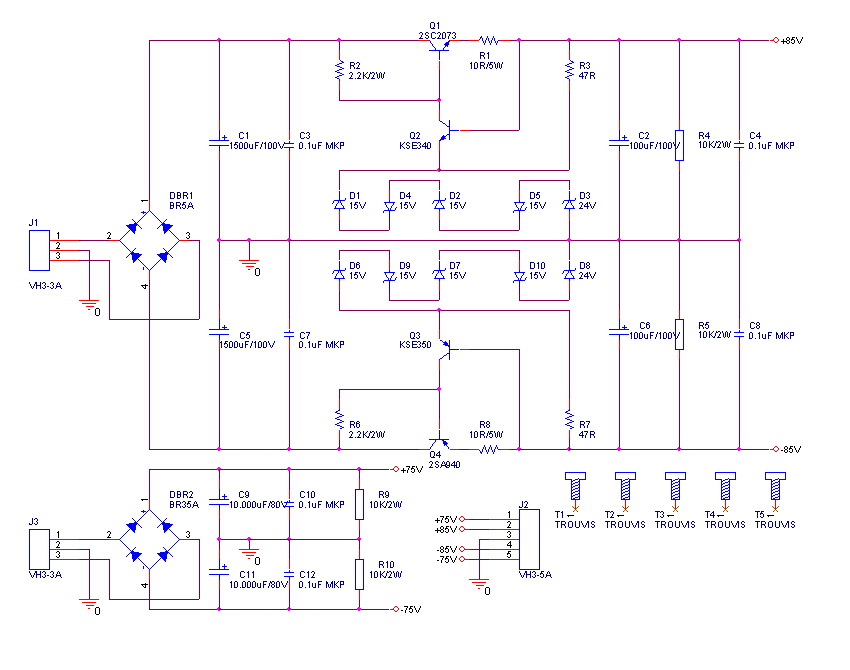

Tôi thấy mạch ổn áp nguồn này cháy nổ là điều có thể xảy ra, thứ nhất nó không có tính năng bảo vệ quá dòng. Khi vô tình chập tải là cháy nổ ngay. Tuy tác giả rất hay đã dùng các diot ổn áp nối tiếp nhằm tránh quá nhiệt trên đi ốt vì dòng ít nhất qua đó cũng 15mA. Tôi thấy thế này sẽ hợp lý hơn, tính lại giá trị điện trở một chút.
Tôi xin lỗi anh em vì tôi mới vào đây mà đã thấy nhiều điều vô lý, hình như có 1 vài người muốn nói gì thì nói. Cứ tưởng không ai hiểu ngoài mình. Tôi định mặc kệ cái bác dẳng cấp gà, nhưng sang chỗ này tôi thấy buồn cười ấu trĩ quá .... viewtopic.php?f=44&p=1127763#p1127763 Thưa bác datbl chỉ có tivi là bác có thể làm như thế, với điều kiện tivi đời cũ. Đời mới loại chip CPU và sử lý dòng mành, chói mầu chung 1 con thì đừng hy vọng vì có xung đồng bộ nó mới mở kênh âm thanh (Tức là phải có hình mới có tiếng). Riêng VCD, DVD, DVB... volume nó tác động vào tín hiệu số, không có chỗ nào analog đi vào đâu. Chỉ có đường ra thôi... Bác nói 10 năm bác không mó tay vào bác quên hết rồi Bác đổi Avatar đi, các cụ nói "Một lời khiêm tốn hơn 4 lời tự hào đó" Xin lỗi anh em trong mục này.

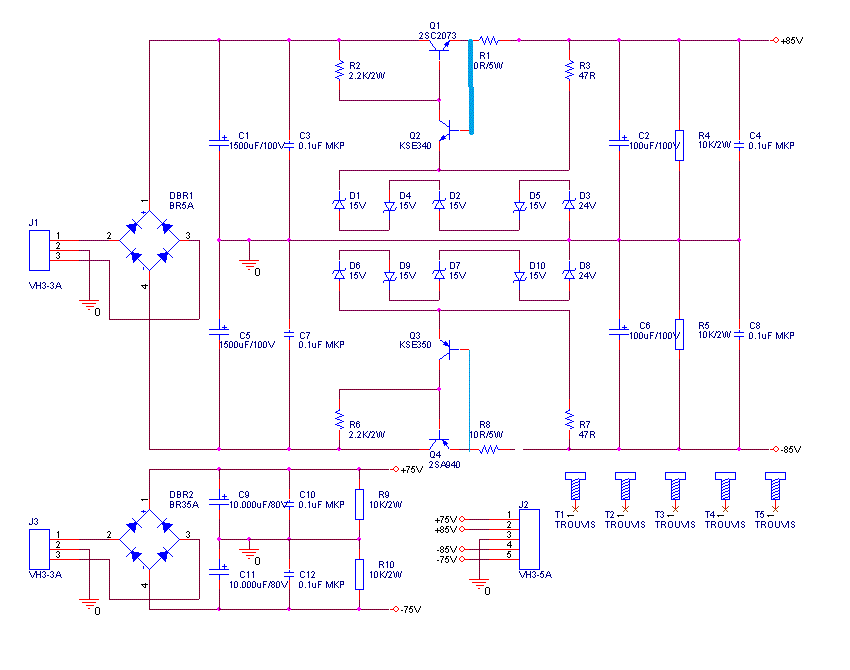

Em thấy mạch này có bảo vệ quá dòng rồi chứ ạ.Xem điện áp tham chiếu tại cực E của Q2 là 84V.Khi mạch họat động bình thường thì dòng qua R1 làm rơi áp trên nó giá trị trong ngưỡng cho phép sao cho điện áp trên cực B Q2 lớn hơn áp tham chiếu khỏang 0.6V thì Q2 dẫn.Ngược lại khi quá dòng ngưỡngthì áp rới trên R1 lớn lên kéo theo áp cực B của Q2 nhỏ đi và sẽ làm Q2 rơi vào vùng cắt làm con Q1 cắt dòng luôn.Thân
Q2 nghỉ thì Q1 chảy càng to bác ạ, dòng Ib vẫn đi qua R2 sang R1 qua tải, mà có Ib sẽ có Ic. Bác xem nếu +85V chập GND, thì Q2 nghỉ Q1 vẫn bơm dòng (lớn hơn) bình thường. Nghĩa là không bảo vệ gì hết.
Bác đúng transistor Q1 sẽ dẫn bảo hòa vì cả 2 mối nối CB và BE đều phân cực thuận.lúc này Ic sẽ không tăng thêm và áp Vce rất bé(0.1-0.2V) nên lúc này xem như tụ thân Q1 bảo vệ chính nó.Như vậy mạch không cháy nổ gì.Không biết đúng không lâu quá rồi nhiều khi kiến thức quên mất và sai sót,nếu có thì mong sự góp ý ạ.
Lý luận đúng cho mạch này theo mình là Khi mạch họat động bình thường thì dòng qua R1 làm rơi áp trên nó giá trị trong ngưỡng cho phép sao cho điện áp trên cực B Q2 lớn hơn áp tham chiếu khỏang 0.6V thì Q2 dẫn.Ngược lại khi quá dòng ngưỡng thì áp rơi trên R1 lớn lên kéo theo áp cực B của Q2 nhỏ đi và sẽ làm Q2 rơi vào vùng ngưng dẫn.Lúc này cả 2 mối nối bc và be của Q1 cùng phân cực thuận Q1 sẽ dẫn bảo hòa Ic không tăng thêm và Vce=0.2V .
Em không cần đổi avarta , bởi thế là đã gà lắm rồi . mạch xử lý âm thanh trong audio và video khác nhau theo từng khoảng thời gian , xưa và nay khác nhau rất nhiều , trong VCD hoặc DVB , DVD cũng tùy theo từng đời mà mạch volume khác nhau . 10 năm em không mó tay vào nhưng hàng ngày hướng dẫn tập sự nên chẳng quên cái gì đâu , và vì có tập sự nên em chỉ đưa ra hướng giải quyết chứ em ko cầm tay bắt chân chỉ tận nơi , vì thế hàng ngày đi làm em vẫn có thời gian vào VNAV tham khảo chuyên ngành . Ngay như bác xem cái mạch ổn áp bên trên mà còn phải thắc mắc thì bác hiểu sao nổi những mạch điều khiển phức tạp ! Em biết khiêm tốn bao nhiêu cũng không thừa , nhưng mà với bác em không cần khiêm tốn !
Trở R1 là 10/5w vậy tính ra nó chịu tối đa khoảng 7V trên 2 đầu. Làm sao chịu được áp nguồn cao vậy theo phân tích của bác. Nó sẽ cháy :arrow:
Mạch này có cái không hay là dùng mấy con diot này để ghim áp, nếu thay bằng Transitor thì sẽ hay hơn cho âm thanh! Mặc dù có thêm linh kiện!
em bắt đầu tẩu rồi đây...đọc tới đọc lui mà không hiểu chi hết :lol: :lol: :lol: cá nhân em vẫn thích project này, chỉ đơn giản là không rành nên không dám mạo hiểm...để ngửi mùi cháy khét và quan trọng là em thích chơi đồ DIY còn do ai làm thì...em không quan tâm :roll: Em chuồn đây, kẻo lại bị mắng lười biếng không có tinh thần DIY..hoho
Hix,chủ nhà đi vắng khách vào chém dử quá. :lol: @Cụ linhtinh: Mạch ổn áp này cho ra 84.6V DC (= diode zener + 1 mối nối BE của Q2) Con 47R quyết định dòng qua diode zener. Nếu chập tải thì con Q2 bị phân cực ngược nên toàn bộ mấy con diode zener + 47R + Q2 không có tác dụng gì cả,xem như nó nằm chơi. Quan sát phía trên cụ sẽ thấy chỉ mổi con Q1 dẩn với dòng max là bêtaxIb trong đó Ib là (Vin-Vout-0.6)/2.2K = 45mA (vì nếu chập tải xem như Vout = 0V) Khi đó dòng qua mối CE của sò công suất là 45mAx150 = 6A Con 10R/5W có nhiệm vụ là điện trở cầu chì. Áp rơi trên trở 10R là 60V,công suất nhiệt nó phát ra là 6x60 = 360W,thực tế chỉ lắp nó loại 5W nên nó sẽ cháy ngay lập tức khi chập tải. Dòng khi chập tải là 6A,đó cũng là lý do tại sao thực tế em dùng sò công suất 2SC2581 + 2SA1106 mà không dùng C2073.
@All: Các bác có thể lấy PCB/Kit nguồn tùy ý nhưng em có khuyến cáo là nên lấy Kit nguồn vì: Mạch ổn áp cho điện áp ra chính xác,ai nhìn vào mạch ổn áp cũng thấy ngay nó phụ thuộc vào chất lượng của diode zener,mặc dù dòng qua zener là 12mA nhưng không phải mọi con zener đều ghim đúng áp mà nó ghi trên thân. Khả năng sai lệch +/- là rất dể xảy ra(em làm hoài nên em biết :mrgreen: ) Nếu không có động thái điều chỉnh hoặc machpair zener thì chắc chắn các bác lắp mổi cái mổi khác nhau. Em cũng khuyến cáo nên dùng đúng PCB em cung cấp để lắp bộ nguồn vì không như thế các bác sẽ rất rối khi xảy ra tự kích,ù xì,...mà không thể giải quyết. Em có kinh nghiệm từ dự án ULC370W trước đây,chính tay em lắp chạy và chụp hình post đầy đủ các bước đo kiểm vậy mà các bác khác lắp vẫn không chạy,dự án này nhiều thông tin nói em làm mạch này không chạy được nên dự án này em muốn cung cấp cái KIT chạy hoàn chỉnh là vì thế. Làm bán dẩn khác rất xa làm tube,làm đến đâu phải chắc chắn đúng đến đó,test từng công đoạn một chứ không thể lắp kiểu có gì lắp đó được. Nhất là với mạch có băng thông rộng thì nguy cơ tự kích là rất cao,nhiều khi tự kích thì cháy nổ luôn chứ chả kịp đo kiểm gì cả,mà các bác thì ít có người dùng OSC nên mạch tự kích cũng ...không biết. :wink: Tự kích nó gây ra nhiều hiện tượng rất khó đoán trước: Nhòe hình sin khi tín hiệu gần chạm đỉnh. Méo xuyên tâm khi tải nhỏ. Nóng trở zobel khi tự kích nặng. ...
Cái này là do nhu cầu nó thế cụ H ơi,dòng vài mươi mA,có tính năng ổn áp đơn giản,ít linh kiện,...nên cấu hình nó như thế là OK rồi. Nếu muốn làm phức tạp hơn,nhiều tính năng hơn,lọc kỹ hơn,dòng lớn hơn,có ổn dòng,...thì có khó gì đâu. :wink: Em múa lửa phát là xong. :mrgreen:

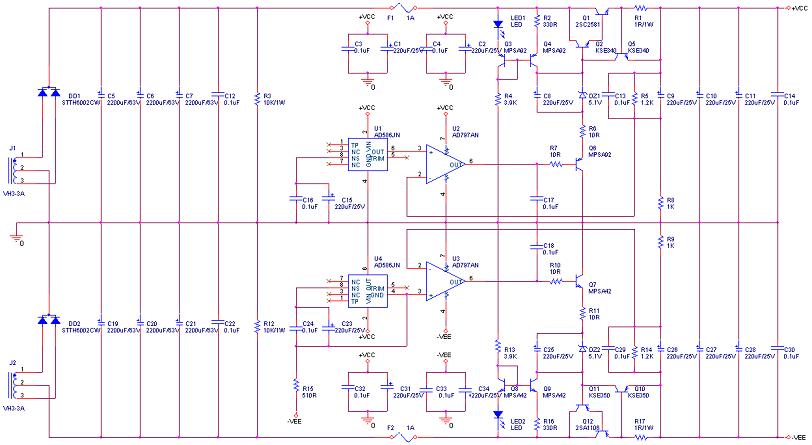

2 mạch ổn áp siêu tuyến tính kiểu này đều có thể cải tiến chút xíu để dùng với cao áp 100V (nếu muốn) nhưng do không có nhu cầu nên em tương vào làm gì cho tốn kém. :wink:

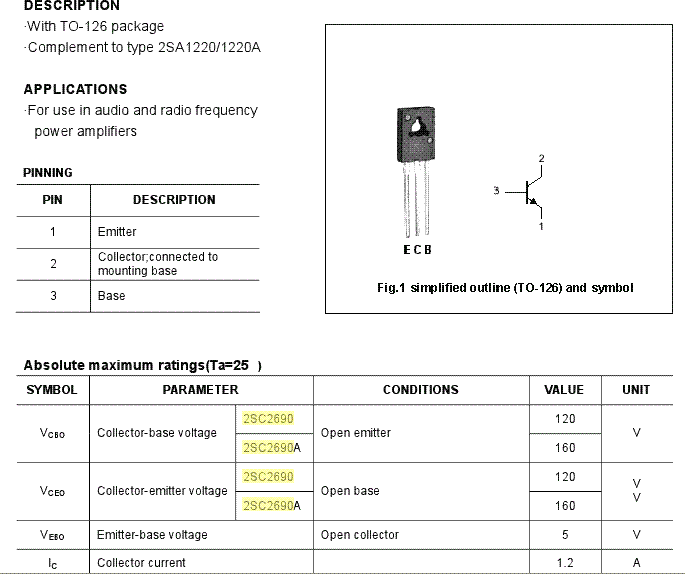

Nhiều lần cụ datjbl khẳng định linh kiện GM hoặc vài hãng khác dùng rất đặt biệt,nó không giống loại phổ thông mà datasheet được công bố. Em ví dụ trong Tê Lót 5000 nó dùng driver để lái mosfet là con 2SC2690(không có chữ A) này. Các cụ nhìn thấy nó phi lý khi dùng con mosfet công suất thì 200V,con VAS 350V,...trong khi driver lại chỉ có 120V không? Theo suy luận của em thì con C2690 này là loại có đặt tuyến rất đẹp,GM đã chọn dùng nhưng nó đặt hàng làm riêng với VCEO lớn hơn nhiều so với loại phổ thông(theo data) nhưng vẫn đóng số đúng của con này. Thế nên khi clone em nó thì em phải thay thế bằng cặp khác của Hitachi chứ không thể dùng con giống số như GM được,dùng giống số là xịt khói ngay. Trong dự án này vì giá thành thấp nên em dùng KSE340+350 cho rẻ chứ thiệt ra nó không phải là đích ngắm của em nếu em bỏ qua được chuyện giá thành mà chỉ tập trung sao cho tốt nhất thì em chọn con Hitachi ngay. :mrgreen:
Vấn đề là dùng linh kiện nào?để làm việc gì?phù hợp hay không?tốt nhất so với yêu cầu hay chưa?... Trả lời được các câu hỏi đó là OK. Chuyện ampli Thụy Sĩ tiền tỉ dùng linh kiện gì thì theo em họ cũng có bài toán về kỹ thuật y chang mình thôi,giải pháp của họ là tối ưu nhất có thể được về kỹ thuật vì họ không bận tâm giá vật tư nhưng cũng không cần phải vác búa đi mổ gà. :mrgreen:
Điều mà linh kiện có tính chất riêng tư là có thật, máy Krell dùng con A42 và A92 nhưng phiên bản công suất tiêu tán tới 1.5W, nó to hơn con bình thường :cry: Với giá thành và sự hỗ trợ từ những người rất giỏi chuyên môn thế này chắc chắn sản phẩm sẽ có chất lượng hơn những gì mong đợi, hơn số tiền bỏ ra. Nhưng dù sao cũng nên phù hợp với số đông vì đây là chia xẻ chứ không vì lợi nhuận. Còn 1 điều nhỏ nữa, mạch bảo vệ của máy này rất hay là bảo vệ ampli rất tốt nhưng sẽ không bảo vệ được loa khi có dao động tần số cao. Nên thêm phần này vì nhiều khi loa của mọi người là rất nhiều tiền, nhiều hơn ampli. Tôi chỉ có ý kiến vậy thôi, chúc chủ mục này và anh em thành công
-Vì yêu cầu phù hợp với số đông nên em đã chọn lựa linh kiện rất phổ thông,ngoại trừ những con không thể thay thế thì em đã đứng ra cung cấp.Kể cả những bác không tự lắp được thì em cũng lắp sẳn KIT để nhận về dùng được ngay. -Mạch bảo vệ cao tần em đã từng làm cho cái V1 trước đây nhưng nhận thấy giá thành nó tăng cao lên mà người dùng không nhận được lợi ích gì. Lý do là khi có tự kích thì dù có ngắt loa hay không mạch bên trong vẫn cháy hoặc chết sò công suất,khi đó sẽ xuất hiện DC hoặc quá dòng nên relay loa vẫn ngắt như thường. Đại đa số ampli thương mại không trang bị tính năng bảo vệ cao tần này,vấn đề quan trọng nhất là làm sao để mạch không thể tự kích chứ không phải để cho nó tự kích rồi mới đi làm mạch để bảo vệ. :mrgreen: Thân.
Điều này tốt nhất không nên biện luận vì các mạch bảo vệ tần số cao không phải chỉ bảo vệ tự kích, mục đích là không đưa ra loa tần số cao (Chừng 50Khz) với biên độ nào đó (5V là đại diện). Tránh hỏng hóc loa tép thôi. Tần số này phát sinh do nhiều nguyên nhân: Nhiễu ngoại vi, bao gồm cảm ứng và nhiễu do tầng trước đưa tới. Ví như lỏng dây tín hiệu, pre có vấn đề, vô ý chạm vào dây tín hiệu, mất mát vv và vv. Có thì sẽ hoàn hảo hơn, cấu trúc vẫn vậy thêm tí chút. Có ai mong mạch bảo vệ làm việc đâu, nhưng đây là sản phẩm có chút hơi hướng mong đợi của anh em. Em xin kết thúc tại đây. Chúc bác chủ mạnh khỏe :x
