em mới bới được bộ DAC này ở đồng nát nhưng mà nó mất sạch dây dợ , kí hiệu thì không có mà em lại chưa làm DAC lần nào nên không có kinh nghiệm . các bác giúp em cấp nguồn cho nó và lấy tín hiệu âm thanh ra và tín hiệu kĩ thuật số đưa vào ạ. nó có 1 cổng quang và 2 lôc jack cùng là màu đen.em không hiểu mong các bác giúp đỡ để em biết đường đấu dây cho nó ạ. đây là link ảnh của em nó. http://i1099.photobucket.com/albums/g39 ... 012184.jpg http://i1099.photobucket.com/albums/g39 ... 012170.jpg http://i1099.photobucket.com/albums/g39 ... 012171.jpg http://i1099.photobucket.com/albums/g39 ... 012172.jpg http://i1099.photobucket.com/albums/g39 ... 012173.jpg http://i1099.photobucket.com/albums/g39 ... 012176.jpg http://i1099.photobucket.com/albums/g39 ... 012177.jpg http://i1099.photobucket.com/albums/g39 ... 012178.jpg http://i1099.photobucket.com/albums/g39 ... 012179.jpg
Cái này giống một miếng board gỡ ra từ cái đầu CD cũ nào đó (có lẽ là Denon). Bỏ đi bác, nếu tiếc thì gỡ 2 con giải mã (mà gỡ ra rồi cũng .... chả biết dùng vào việc gì.)
Em xin can bác cái dụ ớn này, muốn tập DIY DAC thì bác kiếm mấy con IC đời mới bán rời, và bo mạch ngoài về ngâm cứu vừa nhanh lại hiệu quả ( VD Quang Hao, Tí Voi, Siêu thị AV ) Thân
Theo em đây là một module giải mã digital của một amply nào đó. Dùng PCM 61 của BB thì cũng tạm. Bác cần tra datasheet của những con IC trên board đó (ảnh bác chụp mờ quá không đọc được tên) rồi xem chức năng của nó như thế nào thì mới câu dây được.

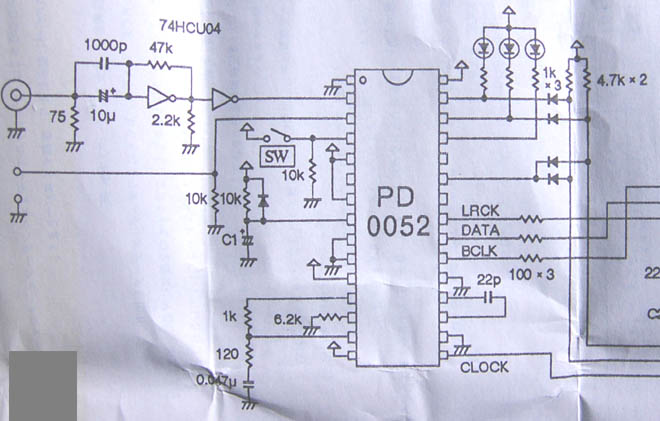

Phục vụ cho mục đích chọc ngoáy , bác chủ cần chuẩn bị 2 bộ nguồn ,nếu cấp đúng thì board sẽ chạy ,sơ bộ như sau -Nguồn +/- 5 v cấp cho DAC , Receiver và các IC số khác . Trên mạch in có ghi rõ nguồn này ,chỉ cần lần ngược lại để biết nó vào board ở chấu nào của chân cắm -Nguồn B+/- nguồn này em dự rằng nó cấp cho phần op-amp xuất Analog do vậy nên cấp nguồn khoảng +/- 12v. Việc lần theo mạch in xem nó vào boar ở chân nào tương tự trên -Tín hiệu Analog ra ( R,L out ) bác căn cứ vào 2 tụ không phân cực trên mạch , C825 và C826 là tụ xuất , cũng truy theo mạch xem ra ở chấu nào -Tìm chân mát cho đúng Chúc thành công Gửi thêm bác sơ đồ chú Receiver khá cổ PD 0052 , để tham khảo
Nguồn -5v nó lấy tụt áp của B - qua điện trở.còn 1 chấu có 3 chân chạy vào chân 27 , 28 , 29 của pd0052 em không biết nó làm nhim vụ gì
Theo sơ đồ là nối với đèn Led chắc là để báo trạng thái hoạt động của DAC Theo như bác nói thì rất có thể nguồn +5v cũng được tạo ra bằng cách này . Vậy cần xác định đúng nguồn B+/- . Theo thiển ý của em thì bác cứ cấp một nguồn +/-5v chuẩn vào vị trí đã ghi trên board sau đó đo sụt áp qua trở đó xem đầu kia còn bi nhiêu đã nhé
MOD đóng giúp em topic này và delete đi ạ.boad hỏng nặng chỉ còn nước thay linh kiện thôi ạ.em thử nguồn +-5v vào mà nóng rẫy toàn bộ.
