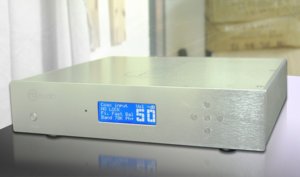

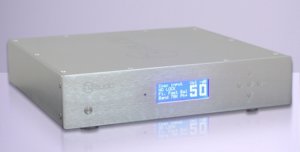

Cho em hỏi tí. Em chẳng biết hỏi ở đâu. Em có một cái DAC này nhưng em không biết ghép với transport nào hợp. Có Bác nào ghép chưa cho em xin tí review. Hiện em đang ghép dune dou nghe lossless. Em muốn nghe thêm đĩa ah. Thanks
vâng anh yên tâm ạ! À có một hãng đã sử dụng hình ảnh DAC của em : http://www.edn-europe.com/en/audio-dac- ... jv-Y38w_Dw
Có bộ điều khiển của DAC-32 chưa cụ ơi? Có rồi cụ cho em xin khói để thổi cụ gởi cho em kèm với hộp chụp chống nhiễu cho chip D/A nhé. Thanks.
À có một hãng đã sử dụng hình ảnh DAC của em : http://www.edn-europe.com/en/audio-dac- ... jv-Y38w_Dw[/quote] Chào bác Hào, thật lòng chúc mừng Bác. Em đọc chủ đề này xong thấy trong lòng rất nhiều cảm xúc về sự cố gắng vươn lên tầm thế giới của Bác, em thấy rất vui và muốn được bày tỏ tấm lòng ngưỡng mộ Bác, mong Bác tiếp tục có những sản phẩm tiếp bước ở tầm cao hơn nữa cả về chất lượng cũng như thiết kế mỹ thuật hài hòa lịch lãm. Em là lính mới tò te, có vài lời mạo muội mong Bác thấu hiểu. Cảm ơn Bác! P/s : Nếu có thể chưa đóng danh sách các Bác đăng ký lần 2, Bác để cho em đăng ký 1 suất Full option được không ạ? Em tên Trung.
Chào bác Hào, thật lòng chúc mừng Bác. Em đọc chủ đề này xong thấy trong lòng rất nhiều cảm xúc về sự cố gắng vươn lên tầm thế giới của Bác, em thấy rất vui và muốn được bày tỏ tấm lòng ngưỡng mộ Bác, mong Bác tiếp tục có những sản phẩm tiếp bước ở tầm cao hơn nữa cả về chất lượng cũng như thiết kế mỹ thuật hài hòa lịch lãm. Em là lính mới tò te, có vài lời mạo muội mong Bác thấu hiểu. Cảm ơn Bác! P/s : Nếu có thể chưa đóng danh sách các Bác đăng ký lần 2, Bác để cho em đăng ký 1 suất Full option được không ạ? Em tên Trung.[/quote] ok anh!

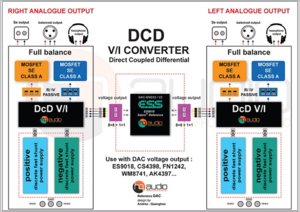

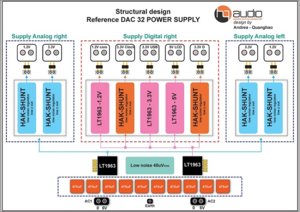

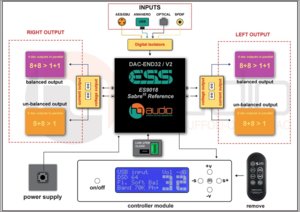

Chào các bác! Dưới đây là cấu trúc thiết kế DAC32 V2, Và phần đầu ra sử dụng V/i No feedback , có thể chơi với Tai nghe 150 Ohm- đây là thiếtk kế mới nhât của em mời các bác xem! Xin cảm ơn
Nhìn đã thế anh Quang Hào, chừng nào có board đây ) chừng nào xong thiết kế mới DAC32 V2 cho em đăng ký 1 bộ trước nha :wink:

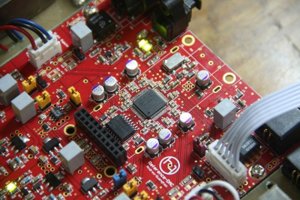

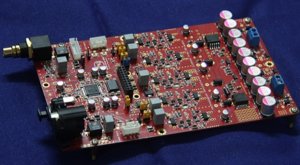

Thông tin Thiết kế DAC Và đây là thông tin cũng như tất cả thiết kế DAC của Quanghao, mời các bác xem: HQ reference DAC ES9018S - USB PCM / DSD DAC Digital-to-analogue converter. DAC- ESS Sabre32 9018 chip. Resolution, 32 bits. Technical Specifications : ● SNR: >120dB. ● Dynamic Range: 115dB. ● THD+N: <0.0005% at 1KHZ Triết lý thiết kế- The design philosophy: Combination of Art and Audio A. HQ reference DAC ES9018S Module have these features: 1. Ngõ vào- Input: - 4 inputs: 1. USB, without USB Amanero on board. 2. Spdif coax with DELUXE RCA on board. 3. AES/EBU with NEUTRIK XLR FEMALE NC3FAAH on board. 4. Optical Toslink with TORX177 one board. - Amanero module integrated to have USB input - Support 44,88,96,192,352,384KHz PCM and DSD to play SACD ISO - Full ground isolation from USB module - Isolator I2S with ISO7640 2. Ngõ ra- Outputs: Stereo (2 Channels) or mono with a voltage output or current output - The ES9018 have 8 channel DAC that can be configure in parallel to get a stereo output and to increase the performances. - Using the current mode should be necessary to use an external current to voltage stage (I/V). - On board a passive I/V created with a set of 1 x 10ohm 1% resistor, using this value the final DAC output will be 1.6Vrms with op-amp and 1.4Vrms with vacuum tube stage. - The DAC can work with a voltage output or current output with use jum. - Optional passive I/V 3. Clock: This is a critical component, the sound performances can be compromised with a cheap oscillator so we are using the CCHD-575 Ultra-Low Phase Noise Crystal Oscillator, 3.3V HCMOS. · The frequency 100MHz as been choiced to support any PCM and any DSD sampling frequency. · On board reference 100MHz Crystek oscillator with a jitter of 0.5psec · Ultra fast oscillator buffer 4. Điều khiển từ xa- Remote control : Board LCD with RMB-CM11111 Remote Control Volume. - 4 row x 20 characters LCD - PIC Microcontroller to remap DAC and share I2S connection with DSD signals - Controller compatible with any 5V LCD and VFD - Simple firmware upgrade - Large dB volume display - Remote volume control - Remote mute control - Remote input control - Digital filter control 5. nguồn cho DAC- POWER SUPPLY - 2 x Top performance linear pre-regulator LT1963 - 2 x Separated fast shunt for any digital section - 5 x Separated fast shunt for any analog channel 6. PCB-DAC - Material thickness: 1.6mm - Copper thickness: 35µ (1oz) - Special surface treatment: gold-plated 7. Các thành phần- Components: - The capacitors: Matura, Wima, Os-con, Panasonic - The Resistors: All use MELF Resistors Vishay - The main components are bought from the site: Mouser Electronics - Electronic Components Distributor 8. HQ reference DAC ES9018S Module - Assembled and Tested 9. Bảo hành-Warranty: - 1 year warranty, if fault ES9018 chip, support and technical issues updating the firmware upgrade B. DCD V/I Converted - Direct Coupled Differential with Class A output stage: 1. Use and Inputs: Use with DAC voltage output : - ES9018, CS4398, FN1242, WM8741, AK4397... WM8741, AK4397... 2. Output: - Full balance L+R Balance output on XLR left and right with NEUTRIK XLR MALE NC3MAAH-1 on board - Singed output on RCA DELUXE RCA on board - Headphone: play with headphone 70 Ohm. 3. Thông tin-Information: - no feedback - very low distortion because it work as current amplifier - Full class A operation on any load - Dual Single Ended mosfet buffer - zero dc offset using dc servo loop - variable voltage gain only changing a single resistor (I/V) - 3 voltage amplification setting with jumps - high output current to drive any low impedance headphone in pure class A - high output voltage to drive any high impedance headphone - very low output impedance to drive any cable - both un-balanced and balanced output - differential configuration to reduce common mode DAC errors - output relay for the startup-up phase - discrete high current shunt regulators 4. Âm thanh-Sound Characteristics: The soundvery naturalanddetailedbalance 5. PCB- DCD V/I Converted -Material thickness: 1.6mm -Copper thickness: 35µ (1oz) -Special surface treatment: gold-plated 6. Components: - The capacitors: Matura, Wima, Os-con, Panasonic - The Resistors: All use MELF Resistors Vishay - The main components are bought from the site: Mouser Electronics - Electronic Components Distributor 7. DCD V/I Converted Module Assembled and Tested quanghao xin trân trọng cảm ơn tất cả các bạn, các anh em trong và ngoài nước, cũng như toàn thể anh chị VNAV Đó là những người quan trọng để bạn thực hiện một thiết kế thành công. Andrea mong muốn HQ-DAC sẽ làm hài lòng đôi tai của âm nhạc mà bạn!
Chào các bác! Hiện nay DAC V2 của em đang ở giai đoạn sản xuất kit, Do đó em xin các bác đã đăng ký được hoãn lại ra tết em sẽ trả Sp ạ! Mong các bác thông cảm! Nếu bác nào không chờ được em cũng xin phép ra tết hoàn lại tiền ạ! Và một lần nữa mong các bác thứ lỗi cho em! Còn về giá mời các bác xem thêm ở đây ạ : http://www.diyaudio.com/forums/quanghao ... n-2-a.html Vô cùng cảm ơn các bác! quanghao
