Anh thấy các bác làm DoZ ở VNAV Bias dòng khá nhỏ (1.5A) mà công suất còn này cũng nhỏ nữa (15W), nên anh đoán là không quá nóng đâu, ngày trước chỗ anh làm có 1 súng laser có thể đo nhiệt được, chứ giờ mà muốn đo nhiệt của mấy miếng tản nhiệt cũng khó phết.
anh banana sao không dùng biến thế xuyến 35-0-35 20A đảm bảo chất lượng với mấy con class A này đấy. Biến thế này tầm 230k 1 chú
mấy con anh Quyda kiếm là mấy con ghim áp giống như là họ 78XX/79XX nhưng nó chịu được điện áp ca. Hình như tới 450. dùng CMOS mấy chú op em còn độ 10 chú mỗi loại
Death of Zen là mạch class A do Rod Elliott thiết kế có cấu trúc mạch tương tự Zen của Passlab và JLH1969 của Jhon Linsley Hood. Đặc điểm rất đơn giản, chỉ dùng 3 Transistor Q1,Q4 và Q5 làm việc ở chế độ A để khuếch đại tín hiệu, Q2 và Q3 làm nguồn dòng. Với nội trở rất lớn của nguồn dòng hiệu suất của mạch đạt được khoảng 20-25%. Mạch này có thể hoạt động với nguồn cung cấp đơn cực từ 20V đến 40V. Nhưng nếu chạy nguồn thấp dưới 30V thì công suất ra khá nhỏ, dải điện áp tối ưu nên dùng là 30V-40V, bảng dưới đây cho ta một vài thông số: Z (ohms) Vcc(V) Iq (A) Diss. (W) Power(W) 4 40 3.40 136.00 32.41 8 40 1.70 68.00 19.81 16 40 0.85 34.00 10.87 4 35 3.00 105.00 24.51 8 35 1.50 52.50 15.02 16 35 0.74 25.90 8.26 4 30 2.50 75.00 18.01 8 30 1.30 39.00 10.89 16 30 0.63 18.90 6.01 Ví dụ: với loa 8 Ohm, nguồn cung cấp 40V thì dòng tĩnh Iq sẽ là 1.7A, công suất tiêu tán ra tản nhiệt hết 68W, công suất ra loa là 19.81W. Mặc dù có thể dùng nguồn cấp cao hơn 40V, nhưng đồng nghĩa với tăng công suất tiêu tán, sò công suất dễ bị làm việc quá giới hạn an toàn (SOA: Safe operating area). Theo kết quả test của Rod thì mạch này có độ méo <0.2% ở công suất 15W@1kHz, phần lớn là hài bậc 2, đáp tuyến tần số 10Hz-50kHz (-0.5dB@1W). Ở công suất thấp hơn độ méo <0.04%. Bản thân em sau khi lắp mạch và thử đo đạc thì thấy mạch này có độ khuếch đại điện áp chỉ khoảng 12 lần. Vì thế trong một số trường hợp tín hiệu vào nhỏ thì mạch này cần có thêm preamp. còn tiếp...
Bién thế xuyến mình cũng tìm loại Hoàn Cầu nhưng không kiếm được nên đành dùng loại EI của VN dùng lởm không chịu được ! Mình cũng máu dùng BA xuyến cho SS amp lắm đấy chứ. Trong các dự án tới nếu làm thì kiểu gì cũng phải dùng xuyến thôi, hoặc kiếm lõi xuyến rồi thuê HàngBoong cuốn vậy.

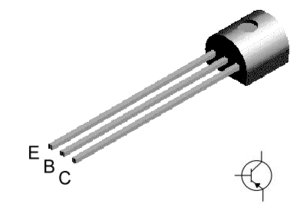

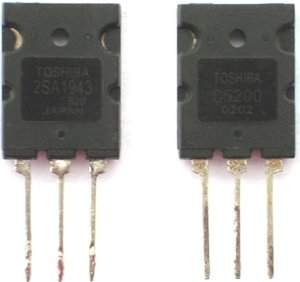

Trans sử dụng trong DOZ : - Tầng input Q1 : BC559 các bạn có thể thay thế bằng 2N5401, BC557 (có bán ở chợ Giời, 500VND / 1 con) - Tầng Driver Q2, Q4 : BD139 các bạn có thể thay bằng MJE15030, MJE15003 (chợ Giời) - Tầng power Q3, Q5 : 2N3055, MJL 4281 thay bằng 2SC5200 . Hàng Trống có bán con sò này,hàng Malaysia , nhưng bọn nó bắt phải mua cả 1 cặp 2SC5200 \ 2SA1943 – 30.000VND / 1 cặp.
hình như anh ở hà nội, vậy thì tí ko biết trong này bán cũng nhiều, có thằng thì nó bán máy quấn biến áp xuyến, dùng máy ấy vừa để quảng cáo vừa quấn bán ra thị trường, Biến áp IE trong này cũng nhiều loại lắm. vì họ làm mấy con POW chợ, hàng chợ nhưng dùng cho ampli công suất lớn nên cũng gấu lắm. lèm hàng lẻng phèng oánh mấy cặp loa 4 tấc nối song song seo nổi, chỉ mỗi tội nó nặng khửng khiếp thôi
Các bác ơi, ở Tp HCM có ai làm em này không ? để em qua mượn về nghe thử? Em đang lăn tăn với suy nghĩ chất tiếng của nó có hơn mấy em Krell 300i hay vài em accuphase không ? hiện giờ chưa có amply, em muốn đầu tư cho đúng hướng. Chào cả nhà. Xồm
Em mê đồ của bác Tuấn. Các bác ơi, ở HN tìm đồ DIY class A ở đâu nhẩy? Bác nào biết mách giùm em với. Em cám ơn các bác
Ở HN Nếu bác dùng linh kiện china thì ra chợ giời chỗ mấy cửa hàng bán linh kiện điện tử rất sẵn, còn nếu bác muốn dùng linh kiện chính hãng thì em cũng có thể cung cấp cho bác 2 loại sò là BD139 và 2N3055, bác có thể tham khảo ở linh bên dưới http://www.vnav.vn/forum/viewtopic.php?t=9758
Trước hết bác hãy nghiên cứu xem lắp theo sơ đồ nào ? Sau khi xác định được sơ đồ rồi bác tiến hành tìm mua linh kiện. Hiện tại có 1 số shop VNAV em thấy có bán linh kiện tốt nhập từ các shop của nước ngoài về, dùng loại này sẽ rất tốt. Ngược lại nếu bác mua linh kiện mới của TQ bán ở chợ Giời thì chất lượng thành phẩm sẽ kém. Cách thứ 3 là bác kiếm linh kiện ở các nguồn tháo máy, đồng nát như Văn Môn chẳng hạn. Hiện tại nếu để làm amplifier SS ClassA thì khó kiếm nhất có lẽ là cánh tản nhiệt, các thứ khác đều có thể mua được dễ hơn.
lâu rồi mới thấy bác chối post bài, dạo này bác đang đi tìm amply vô địch à, cuối năm nay có rước về nhà được không bác, đông chí rồi đấy bác ạ
Sau 1 thời gian DIY "miệt mài" với các IC công suất , em quyết định làm 1 em Class A . Được sự gợi ý của bác THuyLT về mạch DOZ , cùng với sự hỗ trợ nhiệt tình về kỹ thuật cũng như vật tư của bác tuanbanana nên em đã cho em nó cất tiếng hát ạ . Về chất tiếng thì thật tuyệt ạ , âm thanh rõ ràng tách bạch , trung và trầm quả là tuyệt vời ( gọn và sâu ) , giải cao có phần kém hơn dù em đã mắc thêm 1 chú tụ MKP 0,47 // với tụ xuất . nhưng em lại là ngừoi thich bass nên cảm thấy rât ổn. Cảm ơn bác banana nhìu nhìu Có vài tấm hình về ruột gan em nó
có 1 vấn đề là thế này ạ , tức là dòng của mạch kô được ổn định ạ . Khi em set 1,7A nhưng khi chạy thì dòng bắt đầu ăn lên , em theo dõi thì dòng càng ngày càng ăn lên.(tản nhiệt đã phải tăng cương 2 quạt nên chỉ hơi ấm thôi ạ). Vấn đè nữa là em dùng BA xuyến Lioa 600VA , mod lại với dây sơ cấp là 1,5 , lấy áp ra 28vac . vậy mà chạy cho em doz này thì thấy tỏa nhiệt (khoảng 30'), dòng 1,7A khi set thì sụt 3v , nhưng chạy 30' thì dòng an len khoảng 2A , lúc này em lại set cho dòng ăn lại 1,7A nhưng vẫn bị sụt ~5v(BA lúc này thấy ấm ) các bác cho em ít lời nhe ( LK dùng tương đối tôt ạ) KÍnh mong
Nhược điểm của mạch này là như vậy bác à, bác thử nghiệm bằng cách cho hai điện trở 0.22 Ohm/5W vào cực E của 2 sò công suất rồi chỉnh lại bias xem sao. Mục đích để có chút hồi tiếp ổn định nhiệt.
Con doz của em phải mất 2 ngày mới cho đc dòng nó ổn đinh ở múc 1,7A , vấn đề hơi khó vì điện nhà em kô được ổn định nên khó chỉnh , sau phải đợi đên đêm để theo giõi liên tuc trong 1h thì mới cho em nó chạy theo ý mình . Nếu bác nào làm DOZ thì nên dùng 2 BA riêng thì tốt hơn , vì khi set dòng sẽ hơi mất công nếu dùng 1 BA ( nhất là BA kô thật gấu) , sẽ xảy ra hiên tượng khi dòng bên này lên thì bên kia bị xuống PS : các bác cho em hỏi tý a. độ thông mạch giũa cục B và 2 cuc C & E của sò thông số bao nhiêu là tốt a, 4 con của em thì 2 con o múc hơn 500 , còn 2 con thi o mức hơn 400 ( em đo bằng đồng hồ số , để thang kiêm tra diot ) Thân
Nhược điểm mà gây nên thay đổi dòng liên tục như thế kỹ thuật gọi là "trôi" đó bác , Bác thử làm như bác Thủylt nói thêm 2 điện trở ổn định nhiệt 0.15-0,22om/5W trên chân E của transitor CS như thế an toàn cho sò CS hơn , nếu bác muốn ổn định nữa thì bác dùng 2 transitor dò áp trên 2 R này để ổn dòng khi đó bác cứ thay các loại sò khác mà khỏi lo cân chỉnh BIAS nhược là trở kháng đầu vào của sò nhỏ đi bác phải tính toán lại tầng driver .
thế thì phức tạp với em quá , em dùng phương pháp là làm mát cho nó , để nó luôn đc mát . CŨng đỡ trôi hơn bác ah . Mà mắc R thì chỉ cần mắc tại chân E của con phía trên thôi phải kô ạ , hay mắc cho cả hai con bác . Thân
Cả 2 bác ạ nguyên lý của nó là khi Ube tăng thì dòng Ic tăng làm nhiệt trên sò tăng và nhiệt tăng thì Ic lại tăng nó cứ vậy nếu ko có R này , khi có R này thì khi Ub tăng thì Ic (sấp sĩ Ie) Ie tăng mà Ie tăng thì Ue cũng tăng , như vậy Ube không tăng nên dòng ổn định , nhược là tăng 1 chút trở kháng ra nhưng bù lại rất an toàn trở này càng lớn càng ổn định và độ an toàn cho sò càng cao nhưng nên lựa chọn cho phù hợp với trở kháng loa , nếu bác ko ghép song song nhiều sò và dùng loa 4om thì nên lựa chọn khoảng 0.15-0,22R bác ạ .
