Digital Apmly: Hi-end mì ăn liền mời bà con vào đâ

DIY ClasD Amp Đê bà con ơi !

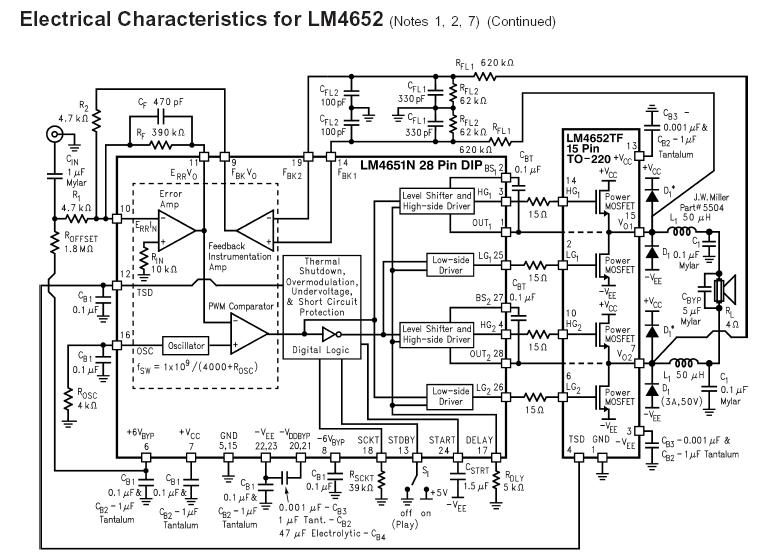

Lặn lội mãi trong Tubes chưa kịp làm Cờ - Lát- Đê , hic.. hôm nay mới vào xem sơ đồ tháy con Digital Clasd này đơn giản quá !

DIY thôi chơi tới bến 1 con CLASD đọ với Amp đèn cái xem sao ???có bác nào đặt được IC không ???



Con LM4852 này thì em không biết. Hay anh làm quách 1 cái ampli digital luôn. Tivoidethuong có mấy con IC của BurrBrown để chế ampli digital đấy.



Chào Anh Thủy chào các anh các bác cuối cùng cũng đã gặp lại mọi người. cái dụ Clờ lát Dê này tí cũng dang nghâm cứu đấy . Cần mấy thứ như sau

I2C-->S/PDIF-->Digital Audio PWM Processor-->Digital Amplifier Power Stage--->MOSFET H-bridge ''

Hoặc là I2C-->S/PDIF-->Digital Audio PWM Processor-->Powerstage

I2C-->S/PDIF cái này thì có CS8412 (cái này khó kiếm quá) có lẽ tí chơi với PCM2907 or PCM2906 sau đó đưa vào con tạo độ rộng xung và cuối cùng là power.

Vì từ đầu đến đuôi toàn là digital thôi nên có 1 số vấn đề như Volum cũng digital--> cái này trong con Digital Audio PWM Processor có luôn rồi, có thể gắn thêm mấy thứ như digital filter, sample rate conventer....... rồi mới dưa vào xử lý thành PWM



Amply số Class T: Hi-end mì ăn liền mời bà con vào

Công nghệ sử lý tín hiệu số trong amly ngày nay đã lớn mạnh không ngừng, đáp ứng mọi nhu cầu gai góc của các tay chơi audio chuyên nghiệp và nghiệp dư, các tay DIY thạo nghề và ngoại đạo..
Nếu như các amply số thành phẩm thương mại đang được các thương gia đánh bóng mạ vàng, thổi hồn vào linh kiện nên có giá cả còn tương đối cao thì một số hãng sản xuất đồ audio đã nhanh chân sản xuất những boad mạch, nhũng bộ kit amp rời gắn các chípset công nghệ sử lý tín hiệu ampy số hoàn hảo với giá thành cực kỳ thân thiện đối với cả dân chơi và dân nghiền audio chuyên nghiệp , nghiệp dư.
Một trong những chipset linh hồn của công nghệ amly số đó là Tripath vớic ác môdel :

Tripath TA2010 B trình diễn cho độc giả thưởng thức 2 kênh âm thanh sít-te-rỳ-ô 2x 25W với công nghệ sử lý âm thanh số Clas-T, trình diễn điều khiển đầu ra khuếch đại công suất ClasD và cả clasAB quen thuộc.
Tripath TA2022 với tính năng vượt trội ở tầng công suất cho ra 2x100w với tải danh định 4Ohm.
Các vesion sau để đáp ứng hệ thống âm thanh số chuyên nghiệp công suất cục lớn phần chíp sử lý âm thanh ố được "bóc tách" ra làm 2 phần : Chíp sử lý tín hiệu TC2100 và các chíp sét điều khiển công suất TP2150; TK2350 cho ra công suất cực mạnh ở 1 kênh/ 600W đơn và 1000W/ 1 kênh khi đấu ở cấu hình nối cầu với sự tham gia của các linh kiện hiệu ứng trường Mosfet lắp rời trên bo mạch tiện cho việc lắp ráp toả nhiệt và thanh thế sửa chữa khi cần thiết.
Bo mạch amply số mang đặc tính chuyên nghiệp và có nồng độ công nghệ cao đậm đặc này được web site giới thiệu với giá 89 USD trong đó toàn bo mạch đã được hàn sẵn toàn bộ linh kiện, các tay chơi audio nước nhà thoả sức sáng tác phần nguồn và vỏ máy cho tương xứng với tầm vóc công nghệ chứa đựng bên trong lòng nó.

Theo thiển ý của dịch giả bài viết này thì đối với các tay chơi Audio đam mê âm chất điện tử mà lại thèm thuồng một uy lực "cục" power thì đây quả đúng là một món quà của thượng đế ban cho các tay chơi Audio đất Việt và nếu như Amp số này được "thổi" bằng một Tube Pre thì quả là một sự hoàn hảo của tạo hoá bởi bản thân power này đã được thiết kế trong suốt và đồng đều trong toàn dải băng tần audio từ 20Khz đến 22Khz.
Giờ đây công việc còn lại của chúng ta chỉ còn là đặt hàng, shiping, quấn, ráp phần nguồn, thiết kế vỏ máy, đóng điện và ... thi đấu.!!!!???

Mời các bác xem chi tiết ở Trang tin nguồn : http://www.41hz.com


P/S to TÝ VOI : trước kia tý đã nhập một số chíp clasT/D nay thử liên hệ xem có nhập luôn Kit được không để anh em đăng ký cả thể ???



Re: Amply số ClasT: Hi-end mì ăn liền mời bà con v

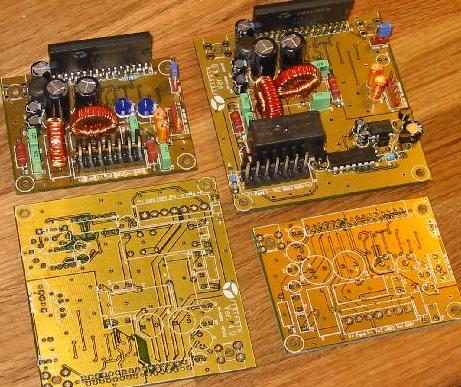

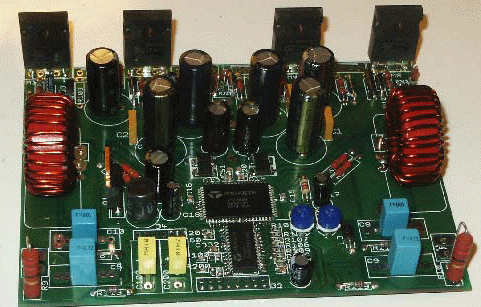

Board phía trên (popa2.gif) có công suất là 2x300W mà.

[web]http://www.41hz.com/main.aspx?pageID=87[/web]



Re: Amply số ClasT: Hi-end mì ăn liền mời bà con v

Board phía dưới (fourTA2022.jpg):

[web]http://www.41hz.com/main.aspx?pageID=88[/web]



E cũng thích mua 1 bộ KIT Tripath, có bác nào nhận mua hộ k nhỉ? (e bị ám ảnh bởi Tact và cái T-amp "nhí" mua của bác Laongoandong).

Các bác cho hỏi nên dùng loại nào sau đây thì hợp với loa độ nhạy cao 96db như của em ạ:

- AMP 5 thì dùng chip Tripath TA2022, công suất 2x60W, 8ohm
- AMP 6 thì dùng chip Tripath TA2020, công suất: The output power is around 2x25W RMS maximum, into 4 ohms at 10% THD+N. Up to about 2X15W, the THD+N is below 0.1%.
- AMP 3 dùng chip Tripath TA2021B, công suất 13.5W, 8Ω
- AMP 1 dùng chip Tripath TA2022, công suất 2x60W, 8 ohm

Em nên chọn AMP1 hay AMP6 nhỉ?



Các bác ơi cái này không có digital input à. Có cái nào digital hoàn toàn không chứ analog input thế này không phát huy được tối đa ưu điểm của công nghệ digital rồi.



--

Cái hay của phương án này là ở chỗ đó !

Để lại cửa vào Analog để các tay DIYER thổi hồn Tubes vào đó.

Thế mới là hồn Tubes thân DDP.
Mời.



cái này các bác có mua về cũng phải tự hàn lấy thôi toàn linh kiện dán thôi em đã mua amp3 về và hàn muốn lòi mắt luôn .



Em cũng không khoái cái phương án này của bác. Tự nhiên D->A->D->A, híc lằng nhằng ngoằn ngèo quá bác ạ. Đành rằng thổi hồn TUBE vào nhưng thế này e không ổn. Em đồng ý với bác Planets, càng ít phải xử lý biến đổi càng tốt :roll:



Linh kiện dán thì cũng có khó hàn hơn nếu dùng mỏ hàn nhiệt thông thường. Còn nếu có mỏ hàn hơi thì cũng đơn giản thôi.
Nếu các bác ở HN có nhu cầu, mang đến tôi xin hàn giúp .



Trước đây em cũng có đọc white paper của tripath thấy nói công nghệ class-T của họ cho độ méo xuyên điều chế thấp, độ trung thực cao hơn class D PWM thông thường vì dùng kỹ thuật chuyển mạch đầu ra không phải ở một tần số cố định mà là một dải tần số rộng kết hợp kỹ thuật hồi tiếp có dự đoán và thích ứng. Nói chung họ tuyên bố class-T có rất nhiều ưu điểm vượt trội so vơí class D PWM và có hiệu suất lên tới 90%, cao hơn class A và AB nhiều. Theo em đây là một món mà chúng ta nên thử trong bữa tiệc DIY audio.



Để hâm nóng chủ đề, em quyết định làm chuột bạch cho cuộc thí nghiệm ampli class T này của VNAV.

Hiện em đã nhờ order bộ kit trên. Khi nào hoàn thành em sẽ báo cáo các bác.

Rgds,



--------
Tiện thể đặt luôn cho mình 1 bộ kit được không Aries ời ???



Vâng, để em hỏi ông bạn đã đặt hàng giúp xem sao.



ThuyLT đưa ra chủ đề này hay quá . Mình cũng tán thành cần " thổi hồn tubes vào " . Nếu ai đặt hàng mình xin đăng ký 1 bộ .



Thế có ai trong forum này đã nhân bản nó cho công đồng chưa các bác ơi ?



Bác ThuyLT đã sẵn sàng ClassT để thi đấu chưa ? Để thu xếp ngày giờ địa điểm !



Chào các bác

Topic về class T này hay đấy ạ. Em cũng vừa mod cái T amp 5066 của em theo cái mạch này. Tiếng nghe hay phết. Các DIY trên diyaudio cũng mod theo rất nhiều kiểu. Bây giờ Sonic impact có nhiều kit mới cho các DIYers. Các bác gắn thêm tube vào chắc sẽ rất thú vị.

Em post cái sơ đồ mod của em lên đây để các bác cùng tham khảo. Các newbie đang tìm kiếm đồ chơi có thể bắt đầu từ cái T amp này vì giá rất rẻ. Mõd xong tiếng lại rất hay (theo thiển ý của em. Các bác nào có rồi nên mod thử theo cái sơ đồ này, tiếng ko hay mới lạ!!)

Xin các bác tiếp tục để anh em học hỏi thêm

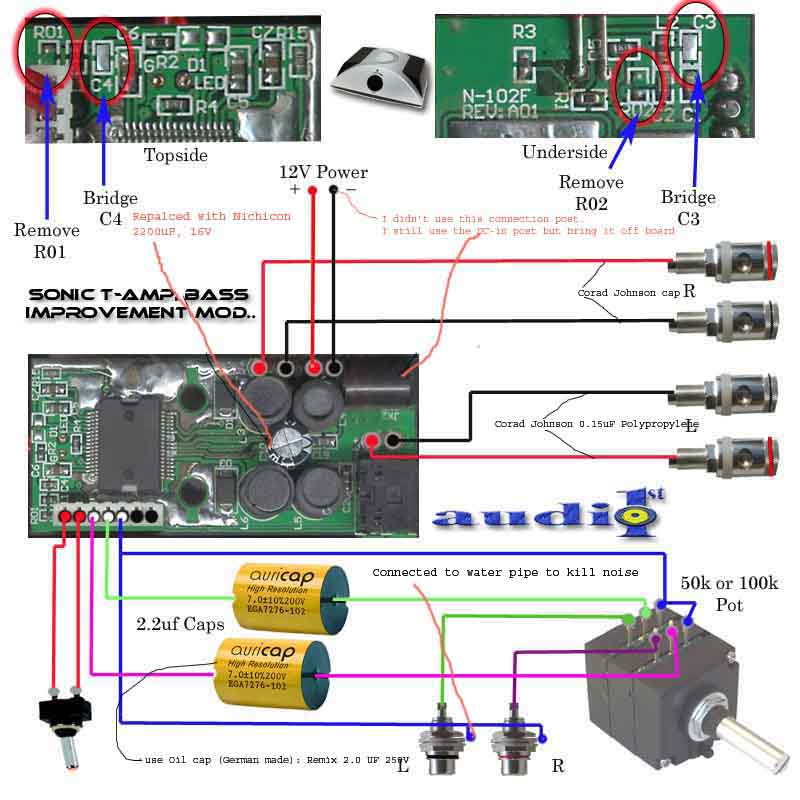

Đây là cái sơ đồ mod của em,So đồ này dựa trên môt sơ đồ do một DIYer là Audio1st đưa ra



Hay quá nhưng sao bác không thêm luôn 1 tầng preamp tube vào đằng trước luôn ?



Thêm pre tube có vẻ cũng hay đấy ạ. Em chưa thử, cũng chưa thấy ai thử....

Ngặt cái nhà em ko có con pre nào, với lại cái amp này là intergrated rồi, ko biết tách pre ra kiểu gì.........

Kính :wink:

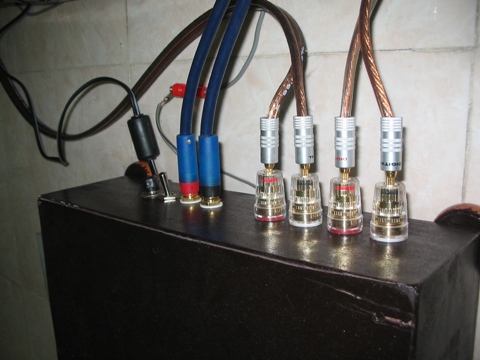

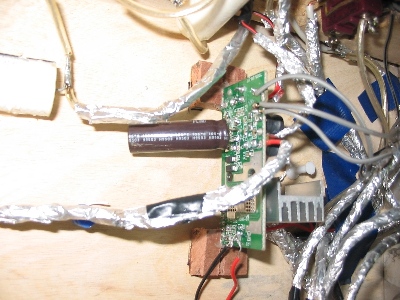

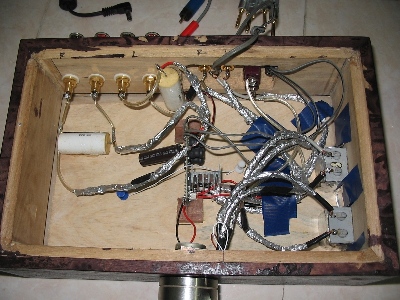

Em post mmấy cái ảnh lên để các bác xem

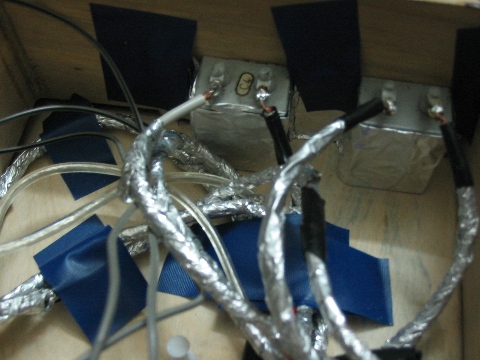

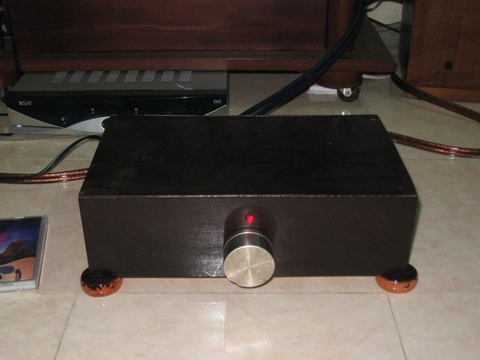

Thêm mấy cai ảnh nữa.

Kết luận:

Giá: "như bùn"
Chất âm: nếu các bác ko hề biết giá của nó, bác sẽ nói: âm tuyệt vời. Nếu bác biết giá của nó, bác sẽ nói: không thể tin được!!! Có lẽ mình về bán đôi tube chạy 300b Western Electroclics đi thôi

Cực dễ mod bởi một chú kô biết gì về điện tử và chưa bao giờ cầm mỏ hàn như em còn làm được ( các bác cứ nhìn cái ruột của nó thì biết trình độ của em)

Cẩn thận; Một vài người mod theo sơ đồ này có tiếng ù nền, như trương hợp của em, một số thì không !!!????, em kô hiểu tại sao? Một số đưa ra giải pháp là bọc các dây và tụ bằng giấy bạc để chống nhiễu, em làm thử nhưng tác dung kô đáng kể. Em triệt ù bằng cách nối cực bên ngoài của jack tín hiệu input (từ CD vào) ra ống nước. Kết quả gần hêt ù, gần hết thôi vì vẫn còn tiếng ù rất bé.
Em không biết làm thế có ảnh hưởng gì tới tuổi thọ của các thiết bị không. Các biết biết xin mách giùm.

thanks



có một số sơ đồ mod khác, các bác có thể xem ở đây

http://www.michael.mardis.com/sonic/start.html
