Digital Apmly: Hi-end mì ăn liền mời bà con vào đâ

Đúng là nguồn xung trong cái TV của Nhật 90 -260 chạy cả đời cũng không hỏng nhưng do yêu cầu khắt khe của chất lượng âm thanh nên bên em quyết định hạn chế bớt điện áp để bảo đảm nó sạch ngay từ khi bắt đầu.

Em hỏi thật bác mạch của bác chạy +- 12V liệu bác có tin là tiếng Bass nó hay chưa?
Của em có thể không hiện đại như của bác nên quyết định để chế độ chạy là +- 63V cho dễ tìm linh kiện và với 63V bọn em mới tạm hài lòng ở phần Bass.

Hihi nói hơi chủ quan 1 chút chứ nếu bỏ qua hình thức và test theo kiểu Blind thì amp của em tin có thể vượt hầu hết các amp có giá dưới 5000$. Bác nào không tin có thể tổ chức mời giám khảo đàng hoàng.

Nếu sản phẩm của bác hoàn thành rồi mời bác tham dự luôn để có đánh giá khách quan nhất !



Cho mình hỏi chút:

Amp Class D của bác sau khi hoàn chỉnh với version mới nhất sẽ có giá thành bao nhiêu? Mình muốn đặt hàng 1 cái, trước là để ủng hộ cho "gà nhà", sau muốn thử công nghệ mới này như thế nào.

Thân.



Vâng cám ơn bác. Thú thực hiện nay em có 14 đơn đặt hàng thậm trí có 2 đơn đặt hàng từ Nga nữa. Do hình thức bên ngoài bọn em không chuyên nên chi phí phụ thuộc rất nhiều vào cái vỏ còn bên trong bọn em chủ động được hết. Bỏ qua phần vỏ thì nó có giá khoảng 400$ cho một bản hoàn chỉnh. Cái như trong hình có giá khoảng 8.000.000.

Có bác sau khi xem phóng sự và qua trao đổi với những người đã dự buổi test muốn mua luôn cái amp demo đó mà không cần đến xem và nghe nữa. Cái đó bọn em làm demo nên không bán.

SP loại này bọn em định chính thức thương mại hoá 10 cái đầu tiên vào dịp Noel năm 2010 và sẽ bảo hành trong 5 năm còn bảo trì vĩnh viễn. Bảo trì ở đây có nghĩa là nếu nâng cấp bất cứ chức năng nào cho loạt SP mới thì sản phẩm đã có sẽ được nâng cấp miễn phí hoặc đổi cái mới có để có tính năng mới, thông số kỹ thuật mới



Lần đầu tiên em nghe 1 người làm kỹ thuật nói là mạch nguồn SW auto voltage chạy ở 200-220V thì sạch hơn ở 90-200V,bác có lộn không vậy :lol: ,bác có 1 cái xung vuông cao và 1 cái xung vuông thấp,bác cộng diện tích 2 cái đó lại thì ra 1 chu kỳ,bây giờ 10% nghỉ + 90% dẩn không có khác biệt nào với 90% dẩn + 10% nghỉ cả vì phía cuộn dây thứ cấp của bác vẫn cho ra cái hình y chang nhau nếu bác lật lại hình đối xứng,do đó xét về nhiểu ra bên ngoài là không có khác nhau giữa chạy bằng 90Vac và 260Vac.

Mạch em vẫn chạy được +/-30V ->+/-80V giống mạch bác chứ có khác gì đâu. :roll: Chỉ có đều em lắp bằng transistor,mosfet rời cả cụm,còn mạch bác lái bằng IC.

Nhưng nguồn thấp bass không hay là 1 câu nói sai lầm nhé,muốn đạt công suất cao thì bác có 2 lựa chọn: Áp cao/dòng thấp và áp thấp/dòng cao.

Tiếng bass nó cần dòng lớn,khi áp thấp mà dòng cao tiếng bass có kiểm soát rất tốt bởi lẻ khi dòng điện của tín hiệu làm dịch chuyển màng loa thì ngay lập tức sẽ sinh ra dòng điện ngược lại để phản ứng với nguồn kích thích này,tiếp sau đó là năng lượng kích thích thắng nên cái màng loa di chuyển ra ngoài và việc di chuyển này sinh ra sức điện động cảm ứng ngược chiều với dòng điện kích thích,và còn phải kể cả sự di chuyển quán của cái màng loa...rất nhiều thứ cần dòng điện kích thích lớn để chiến thắng lại nguồn phản kháng,nếu dòng ra loa nhỏ thì...thua ạ.

Cái này thì em chúc mừng bác,hy vọng em có lần được nghe thử nó chứ classD với em bây giờ đã không còn quan tâm nữa vì làm ra nó nếu có công nghệ thì rất dể,chất lượng tương đối,giá thành rẻ,...Nếu nghiêm túc đánh giá thì nó không thể có âm thanh tốt hơn classAB chứ nói chi là so với classA,việc hoàn trả tín hiệu một cách sơ sài bằng LC đã làm cho nó mắc nhiều khiếm khuyết.

Hiện giờ mua cái ampli KOK của hàng em giá khoảng dưới 3T là có thể sở hửu công suất 400W/1 kênh/4ohm rồi, nó chỉ thế thôi ạ.

Sản phẩm của em đã được đem SX và bán rộng rải trên thị trường với giá dành cho người nghèo nên bác đem tâm huyết đi đấu với đồ cỏ thì em e là không cân xứng và phần thiệt thòi bác chịu nhiều ạ.

Nếu hay hơn thì không có nghĩa gì cả bởi ampli em làm có giá SX chỉ khoảng 900K/1 máy/2 kênh có cả phần pre microphone,nếu dở hơn thì ...nói chung là không nên so sánh ạ. :wink:



Hôm qua em mang Amp ClassD Version 4.0 qua nhà bác H để test và kết thúc buổi Test bác H đã quá ngạc nhiên về chất lượng am thanh của nó. Vượt quá tưởng tượng của bác ấy đặc biệt theo bác ấy phần giải trầm quá xuất sắc, rất nhanh, uy lực và xuống sâu quá ấn tượng.

Phần đo kiểm ù nền cho thấy đặt 106dB. Bằng tai nghe thì dù có dí sát nhất có thể ở mọi củ loa cũng phát hiện bất kỳ tiếng ù nền nào.

Hình ảnh tại buổi test:



Hệ tham chiếu
1. Giải mid - Tweeter : Technology Tube Mono Block
2. Giải Woofer: Power ClassA Jeff Rowland MC-6 w
3. Pre:dPJ
4. CDP : Wadia 860
5. Speaker : Wilson Audio Watt&Puppy



Theo đơn đặt hàng của các bác nhóm em quyết định tạm thời không tự làm vỏ máy nữa mà sẽ mua sẵn cái vỏ của TQ để lắp. Tất cả linh kiện bao gồm jack, tụ, sò công suất domino sẽ dùng loại tốt nhất. Thông số sẽ như sau:

Công suất: 400W thực
Trở kháng 2 OHm
Điều chỉnh Volume bằng Remote chứ không dùng Motor số Apls nữa.
Tần số sóng mang: 2MHz
Giải thông: 30Hz -120Khz

Sau khi thử thành công trên loa watt$puppy trở kháng 4 Ohm bọn em quyết định hạ trở kháng ngõ ra xuống 2 Ohm để đảm bảo kéo được những cặp loa khó nhất trên TT VN hiện nay. Mạch đã thử thành công giờ sẽ đưa vào vỏ máy.



Nghe bác nói hấp dẫn quá!~
Em thấy thiết kế này tuy không mới , nhưng do người VN thiết kế, Hoan nghênh bác chia sẻ dự án với anh em!
Thansk!



Vâng từ hồi thử ở nhà bác ngày còn ở Giảng Võ đến giờ nó đã trải qua biết bao lần nâng cấp. Giờ thì có thể nói là mạch thiết kế đã xong tất nhiên về mức độ phát triển nó còn rất nhiều điểm có thể làm tuyệt hơn nữa nhưng về cơ bản giờ bên em tự tin có thể so sánh chất âm với bất kỳ amply hiend nào hiện có ở Vn về thông số cũng như chất âm.

Riêng về cái nguồn xung có thể nói giờ là hoàn thiện. Công suất vô đối và cực sạch và đây là mấu chốt của cái amp này. Nó không chỉ ứng dụng trong amply sử dụng trong âm nhạc mà bọn em ứng dụng làm khuyếch đại rất nhiều thứ và đều cho kết quả rất ấn tượng.

Phần công suất, điều chế, điều khiển, khử nhiễu tuy cũng rất mất công nhưng so với cái nguồn xung thì không sao kỳ công bằng được. Sử dụng điện lưới nhưng cho ra dòng 5V, 6,3V, 12V, 63V, 110V, 220V đều cực ổn định và sạch. Nó là điều kiện tiên quyết để cái ampy này có công suất khoẻ và không biết sụt áp là gì.

Hôm nào bác rảnh có cần Test thực em mang sang so sánh với đồ của bác để kiểm chứng nhé?



Thú thực là em giờ mới nghe thấy luật này bác có thể gửi cho em tham khảo được không? Độ ồn nhiễu quy định cụ thể về tần số thiết bị hả bác?
Nhưng em hơi nghi ngờ vì em thấy các thiết bị điện tử và điện công nghiệp đều có tần số sóng mang rất cao. Đơn cử em xem thông số bếp từ và lò vi sóng đều có sóng mang cỡ 2Mhz, còn lò cao tần dùng luyện thép thì quá khủng rồi. Nhưng tất cả các sản phẩm này đều được bán khắp nơi trên thế giới và chưa thấy ai nói nó bị cấm cả.

Trao đổi với chuyên gia kỹ thuật của đứa bạn bên Nhật đang làm cho Toshiba em biết nó chỉ cấm khi sóng của thiết bị ảnh hưởng đến môi trường xung quanh và làm ảnh hưởng tới các thiết bị khác. Nếu sóng chỉ có trong lòng thiết bị thì không ảnh hưởng gì. Ai đã học vật lý đều hiểu cái lồng Faraday có tác dụng thế nào. Nếu bọc kim tốt nó chẳng ảnh hưởng đến bên ngoài cái lồng ấy.



Xin giới thiệu 1 amply vừa lạ vừa quen Ampli MSA của Nagra. Đây chính là dong kế thừa dòng Kim tự tháp PMA. Khi nhìn thông số kỹ thuật của Amp này chắc rất nhiều người giật mình vì sao nó có giải thông lớn thế?
Technical Specifications

Power 200 W rms into 8Ω

For 1 or 2 V input (selectable)

Bandwidth 10 Hz to 70 KHz +0 / -3 dB

Signal to noise ratio Typically 104 dB

Measured in ASA A THD+N < 0.09 % @200 W

Size 38x38x30 cm (14.9x14.9x11.8 inches)

Weight 10 Kg (22 lbs)

For each monoblock

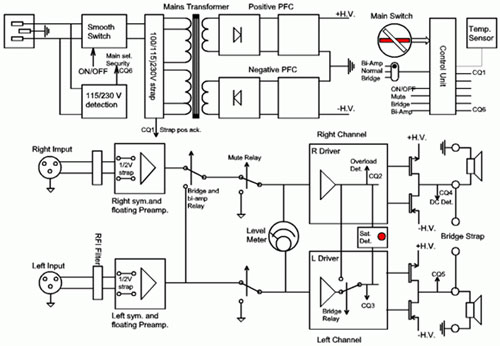

vâng nếu xem kỹ nó chính là amply số đấy chứ.

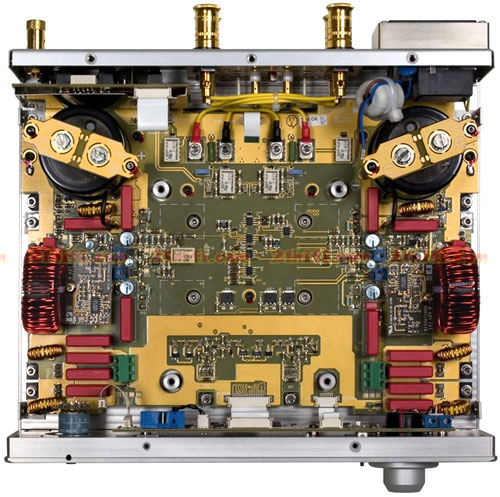

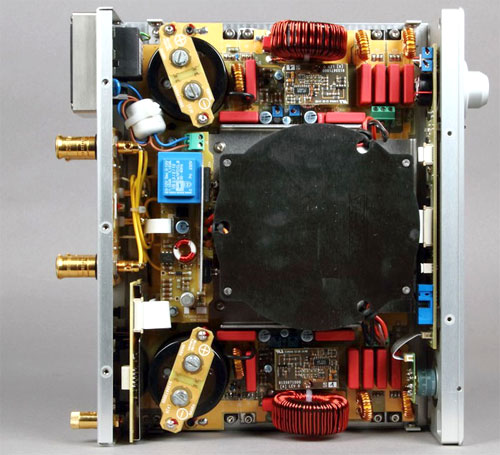

Mời các bác xem nội thất nó nhé:

Có thể nhìn thấy phần nguồn xung rất nhỏ và bộ khuyếch đại, điều chế vi tính bên trong. Nhưng với thông số này có thể nói ClassD nhiễu được không nhỉ?



Thông số kỹ thuật cơ bản của MSA

Công suất 60 W rms / 8Ω, Đầu vào 1 hoặc 2V
Dải tần 10 Hz - 70 KHz (+0 / -3 dB)
Signal-to-noise ratio 104 dB
THD+N < 0.09 %
Kích thước 280 x 230 x 118cm
Trọng lượng 9.6 Kg

Và lưu ý là sóng mang của em này là 1.25Mhz đấy nhé. Với sóng mang này thì giải thông 10Hz - 70Khz trở thành chuyện quá nhỏ rồi



2 thông số này xem ra không "ăn rơ" với nhau cho lắm trừ khi là méo hài của am-pờ-li này rất cao thì là truyện hơi lạ với am-pờ-li kỹ thuật số (lớp D). Tuy nhiên nhiều lúc truyện lạ vẫn xảy ra vì am-pờ-li số này dùng thêm hồi tiếp như kiểu am-pờ-li kỹ thuật tương tự hoặc là tham số ký thuật về Signal-to-Noise không chính xác! Và đến lúc này thì ngoài ưu điểm hiệu suất thì chế tạo 1 cục am-pờ-li vừa thêm phần kỹ thuật tương tự để dùng thêm hồi tiếp sửa sai sửa méo sửa ồn rồi kết hợp với kỹ thuật với lớp D để tăng hiệu suất thì sẽ rườm rà trong phần đường đi của tín hiệu. Chi bằng nếu vấn đề hiệu suất không phải là cái quan trọng thì làm thẳng luôn kỹ thuật tương tự cho xong vì sẽ đơn giản khá nhiều đường đi của tín hiệu. Nếu làm ampli kỹ thuật tương tự (lớp AB chẳng hạn) mà không tốt thì nên học hỏi hãng Goldmund làm sao họ làm được ampli kỹ thuật tương tự mà đạt được thông số tốt đến như vậy. :roll:



Oh bác tưởng Goldmund-Telos là Amp tương tự ư? Nó là Amply số đấy bác ơi. Đây mới là đỉnh cao của Amply số chứ không phải TACT. Cùng xem nhé:
Em post nguyên văn bài giới thiệu con Goldmund-Telos này:
Để giải thích rõ hơn điều này, chúng ta hãy cùng xem xét mạch ampli Goldmund Telos. Goldmund tự hào khẳng định rằng một chiếc ampli Telos sẽ cải thiện chất lượng âm thanh của mọi hệ thống, bởi power amp thường là điểm yếu nhất trong một hệ thống âm thanh. Telos là ampli với khả năng đem tới 70Amps chỉ trong 100ns.

Tại sao lại cần tốc độ cực lớn đó? Bởi nếu muốn tái tạo Phase Response-đáp ứng pha ở mức tốt trở lên, người ta cần ít nhất 10 lần mức dải tần mà họ cần nghe: 20-20kHz đòi hỏi lên tới 200kHz. Nhưng nếu muốn thời gian đến-arrival time (thời gian truyền đến) chính xác, bạn cần từ 0.2 tới 2MHz, để tránh hiện tượng propagation delay (truyền trễ) trong phạm vi 20 tới 20kHz. Vì thế, tốc độ là yếu tố cần thiết cho việc tăng cường dải tần và tăng cường độ chính xác của thời gian.

Với Telos, dải tần kéo dài từ DC tới 3MHz bên trong chính chiếc ampli. Nhờ vậy, thời gian đáp ứng trở nên rất tốt, group delay-nhóm trễ chỉ trong phạm vi vài nano giây (bộ não có khả năng nhận diện độ sai lệch tới 100 pico giây).


Một ưu thế khác của ampli Telos là khả năng kiểm soát driver. Để có thể kiểm soát hoàn hảo một cặp loa, ampli phải có trở kháng đầu ra càng nhỏ càng tốt, xấp xỉ 0 Ohm. Điều này được thể hiện rõ qua yếu tố damping factor (suy giảm) của ampli. Và damping factor của Telos tốt hơn rõ rệt so với các ampli khác. Bản thân driver có một sức nặng riêng và có thể bị overshoot (quá tải) nếu ampli không thể kiểm soát driver tốt, điều này chưa từng xảy ra với các hệ thống dùng ampli Telos.

Goldmund đã đạt tốc độ cần thiết cho time coherence-đồng bộ về thời gian, damping factor cho việc kiểm soát loa, không gì là mới mẻ cả, nhưng đều được thực hiện ở mức tối đa và theo phương thức hoàn toàn mới. Model Telos 5000 sắp ra đời với công suất liên tục 5kW, và Damping Factor thuộc mức khủng khiếp.

Hãng sử dụng những linh kiện và thiết bị hoàn toàn mới, vì vậy Telos 5000 sẽ có mức giá lên tới 150.000 USD, gấp ba lần Telos 2500.Trong một hệ thống âm thanh thông thường có một cơ CD, một bộ giải mã DAC, một preampli, một power amp và một đôi loa. Goldmund đã đưa bộ giải mã DAC vào trong hệ thống, ở đầu vào của power amp. Như vậy, bạn sẽ thấy mọi ampli Telos ngoài đầu vào digital và analog còn có internal DAC riêng của mình. Nhờ vậy, việc truyền tín hiệu trở nên dễ dàng hơn nhiều.

Ở dạng analog, tín hiệu rất mỏng manh và khó truyền. Mọi bước trung gian đều có thể gây nên những can thiệp tiêu cực về thời gian và về pha, hiện tượng cần tránh nhất. Thay vào đó, cần giữ tín hiệu ở dạng digital, và chuyển đổi tín hiệu analog sang digital để xử lý. Nói theo một cách nào đó, tuy âm nhạc luôn là analog, Goldmund sử dụng chúng dưới dạng digital nhằm bảo vệ tín hiệu.

Tiếp theo, hãy xem xét Preampli Universal. Preampli này có cả đầu vào và đầu ra digital. Một preamp analog thông thường sẽ đòi hỏi mạch đệm (buffer) ở cả đầu vào lẫn đầu ra, cũng như một bộ điều chỉnh âm lượng, cũng có nghĩa là có thêm ba yếu tố có thể tác động trực tiếp tới tín hiệu. Với tín hiệu thuần túy digital, hãng còn có thể làm được nhiều điều hơn nữa. Bổ sung bộ phân tần cho loa vào Preampli chẳng hạn. Goldmund có thể tạo nên một bộ phân tần kỹ thuật số, giúp cải thiện hơn nữa đáp ứng pha và đồng bộ về thời gian. Điều này không thể làm được với một Preampli analog thông thường.

Thậm chí các kỹ sư ở đây còn bổ sung thêm một bộ giải mã âm thanh surround.Dolby digital, DTS... Quá trình thực hiện khá đơn giản và hoàn toàn không làm tổn hại tới chất lượng âm thanh, bởi chúng được thực hiện thuần túy trong phạm vi digital.

Chiếc preamp của Goldmund cũng kiêm luôn cả bộ xử lý. Nhiều người cho rằng hầu hết các chipset 5.1 đều có chất lượng âm thanh tồi, nhưng nếu áp dụng chính xác các thuật toán Dolby digital thì tín hiệu đa kênh digital đầu ra sẽ gần như hoàn hảo. Hầu hết các nhà sản xuất không làm vậy, họ mua các con chip rẻ tiền và dùng chúng làm bộ giải mã.

ới Goldmund thì khác, họ đã tự nghiên cứu và cho ra đời một bộ giải mã DSP mà trên lý thuyết, hoàn hảo tuyệt đối. Bạn có thể bổ sung chế độ điều khiển multi room, room conpensation, filter... vào bộ DSP đó mà không ảnh hưởng gì tới chất lượng âm thanh, bởi chúng chỉ là những phép tính toán đơn giản được thực hiện.

Một preamp Universal chỉ là một chiếc hộp với đầu vào digital, đầu ra digital, công tắc và các phần mềm xử lý ở bên trong. Chỉ có vậy, nhưng nó có thể thực hiện vai tròcủa cả preamp, processor (xử lý) và system control (kiểm soát hệ thống). Bạn không cần phải thay thế nó kể cả khi bạn nâng cấp hay cải tiến hệ thống của mình.

Theo hãng, bước tiếp theo được gọi là dự án Leonardo. Với tín hiệu analog, bạn không thể làm gì đối với time alignment (hiệu chỉnh pha) một khi nó đã bị tổn hại. Nhưng bạn có thể làm vậy đối với tín hiệu digital. Hiện tại, trong dự án Leonardo, hãng đã có model loa Epilogue sử dụng công nghệ DSP time-corrected analog (sửa lỗi analog về thời gian). Nói cách khác, Goldmund tính toán tổn hại đối với tín hiệu âm thanh gây nên bởi hệ thống passive crossover (phân tần thụ động) thông thường của loa, rồi thực hiện quá trình chỉnh sửa tại bộ DSP rồi đưa tín hiệu vào đầu vào của power ampli. Thoạt nghe thì đơn giản, nhưng điều này đòi hỏi những phép toán phức tạp khủng khiếp.

Trong một tương lai không xa dự án Leonardo sẽ hoàn thành. Nó là kết quả của khả năng nắm bắt công nghệ, quá trình kiên trì nghiên cứu lâu dài và hiểu biết sâu sắc về bản chất của âm nhạc và việc tái tạo tín hiệu âm thanh của Goldmund nhằm mang đến sự hài lòng cho người chơi âm thanh trên khắp thế giới.



Sau khi nhóm em đã nghiên cứu kỹ nguyên lý âm học và tham khảo ý tưởng của Goldmund bọn em mới quyết định nâng tần số sóng mang cao đến vậy. Thực nghiệm cho thấy so với cái Vesion 1.0 chạy ở tần số 635 Khz và cái Version 4.0 chạy ở tần số 2Mhz chất âm có sự khác biệt rõ rệt. Băng thông giải dưới của bọn em còn thua Nagra ( của nó là 10Hz ) nhưng giải cao của bọn em vượt trội ( Nagra là 70Khz của bọn em là 120 Khz). Chính cái hài bậc cao này tạo ra sự chi tiết đến kinh ngạc của giải cao đấy.

Cũng tham khảo Goldmund và tham chiếu các cặp loa khó đánh là MBL ở nhà anh Thạch, Watt& Puppy ở nhà anh Hùng đều là 4 Ohm, đòi hỏi công suất Amp tối thiểu 125W/ch bọn em quyết định đưa trở kháng Amp xuống chỉ còn 1 Ohm và test thử bằng cách nối song song 2 con loa AR2ax để kéo thử. Quả thực khi đó giải bass mới thể hiện hết uy lực và sau này có thể đánh được giải Bass cho những cặp loa khó chơi nhất.

Cũng như phần giới thiệu ban đầu những Diode bên em điều là loại Siêu phục hồi nhanh của Philips và có t<40 ns.

Những điều này đều trải qua thực nghiệm suốt 5 năm trời chứ đâu phải 1-2 tháng mà nghĩ ra được.



Bác có thấy bên trong cái vỏ Goldmund nó chạy tới 3MHz không? nó là ở Thuỵ Sỹ còn không bị cấm thì cấm chạy tần số cao ở nước nào đây? Quan trọng nhất là khử nhiễu và không để nó chạy ra bên ngoài theo định luật Faraday thôi.



Cụ làm em hơi khó nghĩ,tại sao dải dưới lại khó thực hiện chứ,làm bán dẩn thấp đến 1Hz là hoàn toàn đơn giản mà,cụ vướng mắc vấn đề gì? Con IC đã làm hết mọi thứ thì chuyện can thiệp bảo vệ hay gì đó là do cụ tự chọn ngưởng(1 ohm hay 2 ohm hay không bảo vệ luôn),lên quan gì đến bass hay treble?



Như em viết ở phần trên em viết lạ phần lý do không dùng hồi tiếp âm và sự khác biệt với ClassT của Tripath mà bác Hào đang triển khai. Cách đi của bọn em khác bác Hào mà giống Nagra. Đây là lý do chọn linh kiện rời.

2- Thiết kế hồi tiếp âm:
Tuyệt đại đa số các amp hiện nay đều có hồi tiếp âm nhưng ClassD của em hoàn toàn không có hồi tiếp âm. Vậy hồi tiếp âm ảnh hưởng đến chất luợng âm thanh thế nào?

Hồi tiếp âm hay còn gọi là hiệu ứng con giun đất nghĩa là ị ra lại ăn lại. Tín hiệu lối ra lại hồi tiếp về đầu làm tín hiệu lối vào. Nếu nhỏ bù vào cho lớn và nếu lớn bù 1 chút cho nhỏ có thể hiểu nôm na như vậy.

Như vậy hồi tiếp âm sẽ làm biến dạng 1 phần tín hiệu lối vào và sự trung thực âm thanh sẽ giảm bớt. Tất nhiên các bác là fan của Tube sẽ phản đối cho là chính vì hồi tiếp âm nên âm thanh mới nồng ấm, ngọt ngào... Em không phản đối mà chỉ cho rằng nó không trung thực với tín hiệu gốc mà thôi giống như bát phở phải nhiều mỳ chính ( bột nêm ) mới ngon, ngọt...

Sẽ có bác đọc tài liệu nói ClassD của NXP, TACT và ClassT của Tripath có dùng hồi tiếp âm đâu?

Theo quan điểm cá nhân em thì không những có dùng mà dùng hồi tiếp âm sâu. Sở dĩ em nghĩ thế vì nhìn sơ đồ nguyên lý của IC khuyếch đại thuật toán thì thấy nó hồi tiếp ngay ở ngõ vào trước cả điều chế. Do đặc tính tinh thể của IC nên họ đã fix sự hồi tiếp âm này ngay trong IC khuyếch đại thuật toán do vậy cho dù không dùng hồi tiếp âm ở lối ra nhưng đã sử dụng ở lối vào.

Do vậy nếu đọc specs của ClassD hay ClassT của hãng sẽ không thấy ghi rõ trị số tín hiệu lối vào/ra mà chỉ thấy trị số khuyếch đại SNR. Trị số này luôn cố định cho dù tín hiệu vào là bao nhiêu. Đây là sự tiện lợi nhưng theo quan điểm hiend thì lại không hay.

Hồi tiếp âm sẽ tạo nên giao động tắt dần nếu không đưa tín hiệu vào điều chế liên lục.

Khác với ClassD của NXP, TACT và ClassT của Tripath bọn em dùng khuyếch đại theo kiểu linh kiện rời chứ không dùng IC tích hợp. Nguyên tắc thì thế nhưng sò khuyếch đại là lại rời và đặc chủng tất nhiên cũng là JFET rồi. Hiện nay chỉ có Goldmund và Nagra đi theo kiểu số hoá nhưng linh kiện rời.



Thông số kỹ thuật của Goldmund

Citation:
Power
• Nominal power : 350 W RMS (2 - 8 Ohms), 175 W RMS (1 - 16 Ohms).
• Instantaneous power (8 Ohms) : > 400 W
• Maximum instantaneous power : 1000 W
• Maximum voltage swing : 70 V peak.
• Maximum current swing : 10 A peak.

Frequency Response
• These figures are valid for the amplifier circuit alone, loaded by 8 Ohms and working at any level between 0 and nominal power.
• +/- 0.1 dB, 0 - 300 kHz
+/- 1 dB, 0 - 800 kHz
+/- 3 dB, 0 - 2.5 MHz.

Input Sensitivity
• Nominal level : 1.45 V RMS.
• Voltage Gain : 29dB, adjustable by rear panel.
• Input impedance : 51 kOhms.

Distortion
• Figures valid for all levels from 0 to 40 V / 8 Ohms :
• Dynamic : TID < 0.01 % (- 80 dB) unweighted.
• Static : THD < 0.01 % (- 80 dB) unweighted.

Circuit Speed
• Slew rate : > 200 V/us.
• Rise time : < 300 ns.

Noise
• Signal-to noise ratio : > 110 dB (0.01 Hz - 1 Mhz).
• Weighted ASA A : > 120dBA.

Operating Temperature
• Room temperature : -30 to +40 degrees Celsius .
• Internal temperature : +45 to +65 degrees Celsius .

Power Supply
• Nominal line voltage : 117, 234 V (switchable).
• Input voltage range : +/- 10 %.
• Maximum power consumption : 1200 W.
• Power used in standby : 90 W.
• 4 toroidal transformers
• 4 separated power supplies

Grounding
• Separated ground and earth.
• Chassis connected to mains earth.

Safety Features
• AC voltage fuse : min 10 A slow-blow for 220 V / 16 A slow-blow for 110 V.

Front Panel Controls
• 1 control key (Muting/Standby and 2 sec tempo for ON/OFF).
• Red Led display for Over-heating, DC offset or HF protection and Overload.
• Green Led display for Power on, operating mode (blinking in standby).
• Yellow Led display for signal connection and digital Lock.

Rear Panel Connectors And Controls
• Power cord: universal socket 3 lugs.
• Main fuse (10A slow-blow 220V / 16 A slow-blow 110 V).
• Green-yellow AC earth binding post.
• Output speaker 2 x 5 ways post in parallel.
• Output speaker 2 x Coaxial for Goldmund Speaker wire in parallel.
• Analogue Input connector RCA.
• Input connector XLR for analogue balanced input.
• Digital Spdif input and output RCA connector.
• Switch between analog or digital input
• Switch of right or left channel selection from the Spdif input

Size And Weight
• Dimensions : TBA
• Weight : TBA

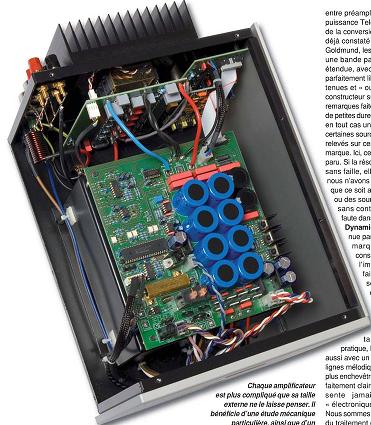

Còn đây là nội thất bên trong của nó để chứng minh cho thấy nó là Amply số. Nguồn xung của nó nhỏ như cái kẹo



Chỉ mổi con Jfet nằm ngoài IC mà gọi là mạch khuyếch đại dùng linh kiện rời thì em chưa hiểu bác nói gì luôn? Linh kiện rời có nghĩa là không có mặt 1 chú IC nào cả ngoại trừ bác dùng opam thì châm chước được,đằng này 1 khối xử lý bên trong sau đó đưa ra cặp Jfet thì nó gọi là mạch tích hợp ạ,ở điều kiện VN không làm được mạch tích hợp này mà phải đi mua chip,thế nên chạy được đến bao nhiêu Mhz là nhà SX chip đã fix giá trị max,bác có khai thác hết hay không thì tùy bác chứ làm gì có chuyện sáng tác sáng tạo gì trong đây?

Chuyện hồi tiếp nếu bác không dùng thì chắc chắn bác không làm được mạch bán dẩn,lý do là mổi con BJT có hệ số khuyếch đại vài trăm lần,bác xem thử là tín hiệu vào 1V thì ra bao nhiêu Volt? nếu bác nối tiếp 2 tầng khuyếch đại thì nó là bao nhiêu,ba tầng nó là bao nhiêu?

Việc điều chế tín hiệu bằng độ rộng xung(PWM) là việc so sánh 1 tín hiệu tương tự với 1 xung tam giác có tần số biết trước,tần số này quyết định việc băm chặt tín hiệu tương tự ra bao nhiêu lần,ngỏ ra của mạch so sánh này là tín hiệu đã được biến điệu PWM,tại đây nếu có xử lý gì gì thì cứ xử lý số,nếu lấy cái xung này khuyếch đại ra ngoài sau đó qua mạch LC thì nó sẽ trở về dạng tín hiệu tương tự ban đầu. Vậy vấn đề gain,hồi tiếp,xử lý tín hiệu... có 2 nơi có thể xử lý,hoặc là bác kiểm soát ngay khi nó chưa qua mạch so sánh,hoặc là bác kiểm soát khi nó ở trạng thái đã bị điều chế PWM,nói là không hồi tiếp chỉ gạt được người không biết kỹ thuật ạ. :wink:

Trong việc khuyếch đại điện thế(Votage amplifier) với linh kiện tích cực là bán dẩn thì buộc phải có hồi tiếp âm để duy trì độ lợi của mạch.

Trong việc khuyếch đại dòng điện(Current Amplifier) thì không cần hồi tiếp vì thực tế không làm tăng biên độ tín hiệu mà chỉ tăng khả năng mang tải cũa nó thôi

Nhập nhằng 2 cái này là không đúng. :roll:



Bác hiểu nhầm ý em. Em nó khó là làm 0 -1 Ohm kìa. Chứ 4-6-8 thì dễ hơn



Vâng đúng là không có IC nào trong mạch khuyếch đại của em cả mà nó chỉ có rất nhiều trong phần điều khiển đặc biệt là Remote và Quartz Lock thôi. Bọn em không dùng khuyếch đại thuật toán



Em không biết bác dùng Jfet hay mosfet gì nhưng nếu bác chọn nó làm công suất cho mạch classD thì Rds của nó phải thỏa mãn 0.0xx ohm,kể cả bác không hồi tiếp từ ngỏ ra loa(bác hồi tiếp chổ khác nên nó không phát hiện được sự sụt áp khi tải nhỏ để nó tăng cường biên độ cũng như tăng cường dòng) thì cầu chia 0.0xx và 1 ohm cũng không là vấn đề lớn.

Mà thật sự là em chưa hình dung được bác đấu loa thế nào để nó là 1 ohm trừ khi bác dùng tải trở để thí nghiệm trong lúc thiết kế và hoàn thiện chứ làm gì có cái loa nào là 1 ohm trên đời?

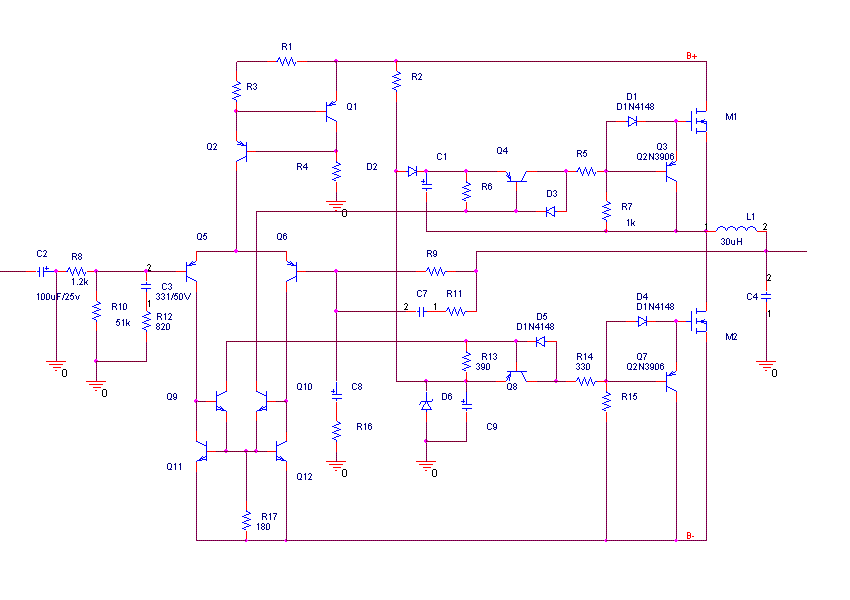

Đây là 1 mạch nguyên lý dùng classD nhưng có hồi tiếp và việc hồi tiếp này có tính toán đến pha để tạo hồi tiếp dương với cao tần(âm với tín hiệu âm tầng nhưng dương với cao tần)

Bác dùng cách gì để nâng biên độ từ 1V lên 40V mà không phải hồi tiếp trong khi linh kiện tích cực là bán dẩn?



Theo bác nếu đấu 4 con loa 4 Ohm song song như ở quán Cafe thì nó là mấy Ohm? Vâng tất nhiên khi thử thì bọn em phải dùng trở tải rồi. Trở tải thì dễ mà.

Ngoài bảng trở tải bên em làm để chuyên thử còn cách đơn giản hơn để có tải trở là dùng cái dây may so bếp điện ấy. Cái này đơn giản nhưng làm biến trở lại cực ngon
