Digital Apmly: Hi-end mì ăn liền mời bà con vào đâ

Thông số kỹ thuật:
PARAMETER VALUE NOTE
Output power, 4 ohms 2 x 300 Watt 1KHz, 0.1% THD+N
Output power, 8 ohms 2 x 150 Watt 1KHz, 0.1% THD+N
Nominal load impedance 4 - 8 Ohms It is safe to operate the amplifier with no load
Frequency response 0.3Hz-33KHz -3dB points, 8ohms load.
Frequency response 20Hz-20KHz -0dB/+0.2dB 8ohms load
Output impedance 0.020 Ohms 20Hz-1KHz
Output impedance 0.2 20KHz
THD+N 0.01% @1W/8 ohms A-wgt.
THD+N 0.015% @1 W/4 ohms A-wgt.
THD+N 0.06% @100 W/8 ohms A-wgt.
THD+N 0.02% @300 W/4 ohms A-wgt.
S/N ratio 113dB A-wgt. Ref. 200 /8 ohms
Dynamic range 140dB A-wgt. Ref. 200 W/8 ohms
Channel separation 100 dB 1 KHz, 200 W/8 ohms
Peak output current +/-50A
Mains voltage range
115 version 110-120 VAC, 50-60Hz
Mains voltage range
230 version 200-240 VAC, 50-60HZ
Power consumption
Standby mode 3 W
Power consumption
On mode, no output 30 W
Power consumption
2 x 37.5 W / 4 Ohms 110 W
Power consumption
2 x 300 W / 4 Ohms 800 W
Width 450 mm
Depth 445 mm Incl. loudspeaker connectors
Height 145 mm Incl. feet
Net weight 25.4 kg
Shipping wight 30.0 kg



Có thế dễ dàng nhận ra biến thế xuyến đã biến mất thay vào đó là nguồn xung nhỏ xíu. Mạch công suất sử dụng sò Sanken 2SC2922. Con Mk4 này có thể dùng điện +/- 100 Volt nhưng theo thuyết minh thiết kế nó chạy ở +/- 70 Volts. Chỗ này chắc bác Ultraline hiểu tại sao bọn em hạn chế điện ngõ vào rồi chứ. Bác cứ vào spec của Lyngdorf nó giải thích rất rõ lý do tại sao cần cố gắng fix dòng vào càng ổn định càng tốt đấy.

Với MK4 nó dùng mạch ổn áp và nắn xuống + / - 15 V sau đó nắn thêm lần nữa xuống chỉ còn 6 Watts của điện đầu ra. Với mức điện áp + / - 100 Volt MK4 có thể cung cấp công suất 250W ở 8 Ohms

Thêm 1 điều rất đáng lưu ý đây nè: Không có của IC được tìm thấy trong đường dẫn tín hiệu mà chỉ được sử dụng cho DC servo và bảo vệ mạch và không có tín hiệu phản hồi ở tất cả phần khuyếch đại.

Slogan của Lyngdorf là : 100% non-feedback = 100% musicality!



Bác hay bất kỳ ai hay bất kỳ hãng nào vẽ được 1 cái mạch chạy bán dẩn (có thể là BJT,mosfet,Jfet,opam...số lượng linh kiện không hạn chế,kiểu mạch là bất cứ kiểu gì) khuyếch đại điện áp từ 1Vac lên 30Vac mà không dùng bất cứ hình thức hồi tiếp âm nào em xin đi bằng đầu ạ. :lol: :lol:
Nó chỉ là hình thức quảng cáo lường gạt mọi người chứ trên đời có cái mạch bán dẩn nào không có tí hồi tiếp âm như thế tồn tại đâu.



Thông số kỹ thuật con 2SC2922

Compare Z-out Linearity (Ohms)
Output Current MOSFET IRFP150 Bipolar 2SC2922
100 mA 0.8 0.2
500 mA 0.4 0.10
1A 0.2 0.09
5A 0.066 0.08
10A 0.04 0.07

Về mặt nguyên lý con Amp của bọn em cũng tương tự thôi:

Dòng vào 200-260V sau đó ổn và hạ xuống +/- 100 V rồi +/- 12V và nhỏ hơn nữa để dùng cho công suất và điều khiển. Volume thì cũng hệt nhưng Tact và Millennium Mk4 nghĩa là ăn theo dòng.

Tần số lấy mẫu gần tương tự với Mk4 là 345Khz của em là 365Khz nhưng sóng mang của bọn em lớn hơn.

Phần tụ lọc MK4 và bọn em hệt như nhau là 10000uF/63V.



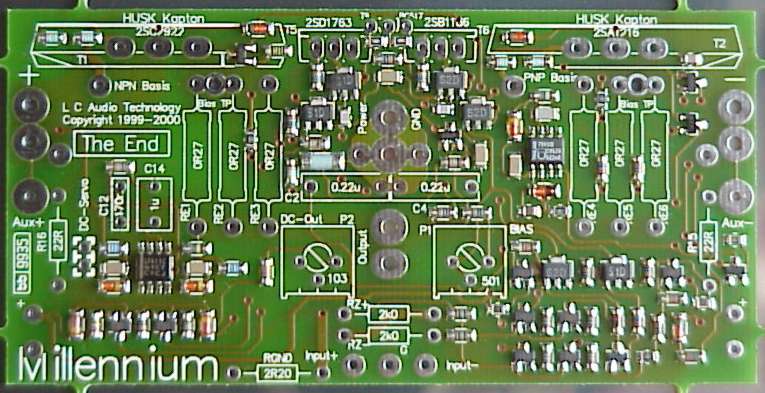

Sơ đồ nguyên lý của Mk4:

Bọn em làm thì phức tạp hơn sơ đồ này nhưng bác chỉ cho em xem hồi tiếp ở đâu trong sơ đồ này?



Trùi ui,bác nói gì làm em choáng váng,phần công suất dùng IRF150/2SC2922 để chạy classD à? Vậy classD của bác là bác tự định nghĩa ra hay nó là mạch công suất điều chế độ rộng xung? Hóa ra tranh luận cả tháng nay mới biết bác tự định nghĩa classD chứ không theo thông lệ quốc tế?

Khi nào mạch công suất(khuyếch đại âm thanh) của bác chạy theo nguyên lý này thì gọi là classD ạ,thế giới họ định nghĩa như thế:



Cái em bôi đỏ là điện áp chứ không phải dòng,bác dùng sai từ ạ.

Cả tháng nay em cứ ngở bác làm cái ampli ClassD ai dè là bác làm cái nguồn switching mà bác gọi là classD,hèn gì bác đăng ký ampli tube bác cũng ghi là kích bằng classD. :lol:



Sao bác đọc cũng không hiểu à? thông số này là em copy từ spec của Lyngdorf chứ không phải của em dùng 2SC2922 mà Lyngdorf nó dùng bác ạ. Em đã nói của em là Texas Instruments mà bác vẫn cố tình không hiểu là sao?



Mạch này nếu không có hồi tiếp DC từ ngỏ ra quay về ngỏ vào thì nó chạy... đi ...ra Nhật Tảo mua sò công suất ạ. :lol:

Hệ số khuyếch đại điện áp của mạch này chính bằng bêta x(Rc/Re) của con BJT visai đầu vào,nếu thật sự không còn gì khuất tất chổ dòng hằng thì em khẳng định bêta của con BJT visai luôn biến thiên do đó gain cũng không phải là 1 hằng số và nó phải thay đổi từ vài mươi lần đến trên 100 lần nếu bác sét cho visai chạy ở 1mA.Đó là em đã nói có hồi tiếp DC nhé,không có hồi tiếp DC thì...có chạy được đâu mà xét. :lol:



Bác vừa cho em cái mạch nguyên lý ampli bác.

Mạch đó là classAB ạ,không phải là classD.

Em thề em nói sai thì mấy con bồ em nó bỏ em đi theo trai hết em cũng cam lòng ạ. :lol:



Bác Ultra trông thế mà cũng đa tình phết nhỉ, có tận "mấy con bồ" :lol: .
Em spam tí cho nó vui vẻ, các bác mod đi qua thì xóa hộ em với.
Em không rành về kỹ thuật lắm nhưng mà nếu bác bachthutri đã lắp và đã có một số bác test thì chắc nó cũng phải hay chứ.



Hề hề ...không những hay mà phải rất hay chứ ạ. Bác có thể gọi đến anh Công Audio, anh Đông phó giám đốc Đài tiếng nói VN, Tân Accura ( số ĐT này chắc ai cũng biết 0903429148), Cường Geglaximex ( 01668147777), anh Hùng cục trưởng cục Tin học Ngân hàng Nhà nước( 0947559977), anh Phong loa, anh Thạch kiến trúc sư để check .... Made in VN nhưng hay hơn đồ hãng mới lạ chứ !



Bác xác nhận giúp 1 câu là mạch công suất: classAB hay classD ạ?

Cái nguồn thì không cần kể vào đây làm gì :mrgreen:



Em chưa có hân hạnh đc nghe am của bác nhưng xin nói ý kiến feetdback negative của một người đã từng nghe. Mong là sẽ giúp ích cho bác trong việc định hướng sản phẩm :

- Nghe thì rất chính xác, định vị âm hình tốt, có lực...nhưng nhạc tính hơi ít, vẫn thấy là nghe máy chứ chưa cho cảm giác nghe live...



Thế Chị cũng tin trên đời có cái ampli bán dẩn NF 100% à. :lol:

Kể cả cái mạch nguyên lý bác ấy vừa post thì Rc/Re cũng là hồi tiếp âm đó ạ. :wink:



Bác có đùa không đó,
Thứ nhất không có ông nào thía này,
Thứ 2 nếu có là ông khác cũng không phải chỗ có thể gọi điện tào lao được :mrgreen: .



Cụ trưởng thôn gọi cho phó giám đốc đài hỏi coi tình hình ampli đó nó hót thế nào? :lol:

Em cãi cả tháng nay mới phát hiện nó là classAB,tiếc bao nhiêu công sức để...cãi :twisted:



Hehe thế nào được gọi là tào lao hả bác? Gọi điện ngoài giờ để check thông tin về 1 sản phẩm của VN có gì là sai? Chỉ buồn mỗi người cứ nghĩ Tây là đỉnh thấy Tây làm mà không dám làm mà tứ túc co rúm mới là chán.

Link trên IPTV vẫn còn bác có thể liên hệ với ban khoa giáo đài THVN để check nè : http://vtc.com.vn/lp/18/47922/the_gioi_ ... ass_d.aspx

Làm cho bạn bè tâm phục khẩu phục về chất âm mới khó chứ làm cho nó kêu thì có gì đáng nói? Mục tiêu của bọn em đơn giản thôi:
- Nếu của Tây nó 5000$ thì mình phải có chất âm hay bằng hoặc hơn ( kể cả đo kiểm thông số lẫn nghe bằng tai ) và giá bằng 10-20%.
- Của Tây nó có thể hỏng và mỗi lần hỏng là thảm hoạ thì mình không thể hỏng kể cả làm việc trong điều kiện khắc nhiệt nhất và nâng cấp miễn phí .



Em theo rõi vụ tranh luận của các cụ cũng lâu rồi !
Nhưng đến giờ này vẫn chưa hiểu:
- Cụ Bachthuchi nói sp của cụ là ClassD là đúng ?
- Hay cụ Ultraline nói rằng sản phẩm của cụ Bạch là ClassAB là đúng ?

Em thì đang nghiêng dần về nhận định của cụ Ultraline



He he,thấy bác lộ hàng là con classAB em cũng có 1 con classAB,bác muốn test thông số hay test bằng tai,test sáng test mù gì em cũng chơi ráo trọi,con của em đây:
viewtopic.php?f=19&t=46412&start=875

Chỉ cần 1 chầu cà phê/1 chầu nhậu/hay test bắt xác em đều chơi,con của em giá trị có vài M + 1 chút công thôi.
Nó là tép riu,em cũng tép riu luôn nhưng nhìn đẹp,nghe hay,thông số tốt,công suất lớn,linh kiện tốt,...và chả có bí mật gì hết.

Trong cái link đó đủ schematic và PCB cho bất kỳ ai muốn làm.



Như em nói từ đầu em cũng chỉ là người cộng tác SX và hôm ghi hình em đi công tác ở SG nên không có mặt nhưng anh Th thì chắc dân tự động học ở Nga đều biết. Ngôi sao sáng của khoa kỹ thuật điều khiển tên lửa học viện công nghệ ở Moskow thời Xô Viết. Vốn là hạt giống đỏ trong việc chnj người theo ngành tự động hoá và điều khiển tên lửa nhưng do VN giải phóng MN sớm hơn cả dự kiến của các chuyên gia LX nên năm 1976 anh về nước và phục vụ trong tổng cục kỹ thuật và tham chiến ở Campuchia trước khi giải ngũ trở thành thầy cho các thợ sửa điện tử ở chợ Trời. Ở chợ Trời thời còn dùng đầu Video ai cũng biết khi nào thợ không sửa được thì mang qua anh Th sẽ sửa được. Mà cái đầu từ và cơ của đầu Video phức tạp đến thế nào chắc mọi người đều nhớ rõ.

Thừa nhận sản phẩm này có sự trợ giúp rất lớn từ các bạn của anh Th hiện vẫn ở LX cũ và tìm gửi sò từ Litva về bọn em mới có con sò kinh khủng đến mức đó. Thế em mới nói ở thị trường VN hiện nay không quá chủ quan chứ sò của bọn em là số 1 và duy nhất. Loại này hoàn toàn khong phải là loại dân dụng thông thường.

Bọn em chỉ đảm nhận phần viết lệnh và nạp ROM cho phần điều khiển mà thôi còn phần nguồn, công suất và đặc biệt là điều chế đều không giống bất cứ 1 hãng nào kể cả Lyngdorf hay Nagra.



OK bác. Trăm thấy không bằng 1 lần nghe em đề nghị có 1 buổi test giao lưu giữa sản phẩm của bác và của em.
Hệ tham chiếu em có thể liên hệ như hệ thống em đã test ở nhà anh Hùng đó là loa Wilson Audio vWatt&Puppy hoặc ở nhà Cường là B&W 801D. Thời gian mời bác ấn định. Kính mời cả nhà đến chứng kiến tận mắt và nghe tận tai.



Bây giờ bác cho em biết sò driver bác dùng con gì? sò công suất bác dùng con gì?nguồn B+/-=?V là em biết mạch ampli của bác nó chạy class gì ngay.

Có thể thì chụp cái hình ngay chổ sò công suất để em xem có cuộn dây để lọc LC chổ ra loa hay không

Em cũng nghi ngờ bác không phải là người thiết kế khi thấy bác liên tục nhầm lẫn hoặc nói không rỏ nghĩa như:

- Với MK4 nó dùng mạch ổn áp và nắn xuống + / - 15 V sau đó nắn thêm lần nữa xuống chỉ còn 6 Watts của điện đầu ra
- Dòng 200-260V
- Volume thì cũng hệt nhưng Tact và Millennium Mk4 nghĩa là ăn theo dòng.
- thông số này là em copy từ spec của Lyngdorf chứ không phải của em dùng 2SC2922 mà Lyngdorf nó dùng bác ạ. Em đã nói của em là Texas Instruments mà bác vẫn cố tình không hiểu là sao?



OK.
Em không cần phải tham chiếu trên dàn khủng gì cả miển ampli em và ampli bác cùng tham chiếu trên 1 bộ thiết bị đầu cuối như nhau là OK.Em không quen việc đòi hỏi cái loa phải thế này,cái CD phải thế kia...Em làm cái ampli và cái ampli của em phải làm tròn nhiệm vụ khuyếch đại tín hiệu của nó,những cái khác thì nó có nhiệm vụ khác,với em không cần quan tâm vì ampli em công suất rất lớn nó đủ sức đánh bất kỳ loa nào,trở kháng nhỏ hay lớn,độ nhạy cao hay thấp...đều không thành vấn đề. :mrgreen:



Phần bôi đậm bác ultraline nói đúng. Bác bachthutri nhầm lẫn hoặc không hiểu rõ khái niệm dòng điện, điện áp. Tại sao không mời bác Th đăng đàn nói chuyện với mọi người nhỉ, người thiết kế sẽ thuyết trình tốt hơn. Còn bác bachthutri nên chú trọng đến việc dẫn giải phần viết code và nạp rom.
