Diy 6550 pp: 12ax7-6sn7-6550 (mạch tr 2) cần giúp đỡ

Discussion in 'Đèn điện tử' started by hung1976, 20/5/12.

Page 1 of 5
  1. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Với sự giúp đỡ của bác teabue (mạch, opt), bác tuaudio1973 (biến áp nguồn, kỹ thuật), bác huyaudiond (gia công mỹ thuật) Em quyết định khởi công ampli pp 6550 monobloc với cấu hình.
    Autobiat
    Đèn nắn 5u3c
    Đèn đầu 12ax7 telefuken
    Đèn đảo pha 6sn7 nga (hoặc GE),
    Đèn 6550 EH.

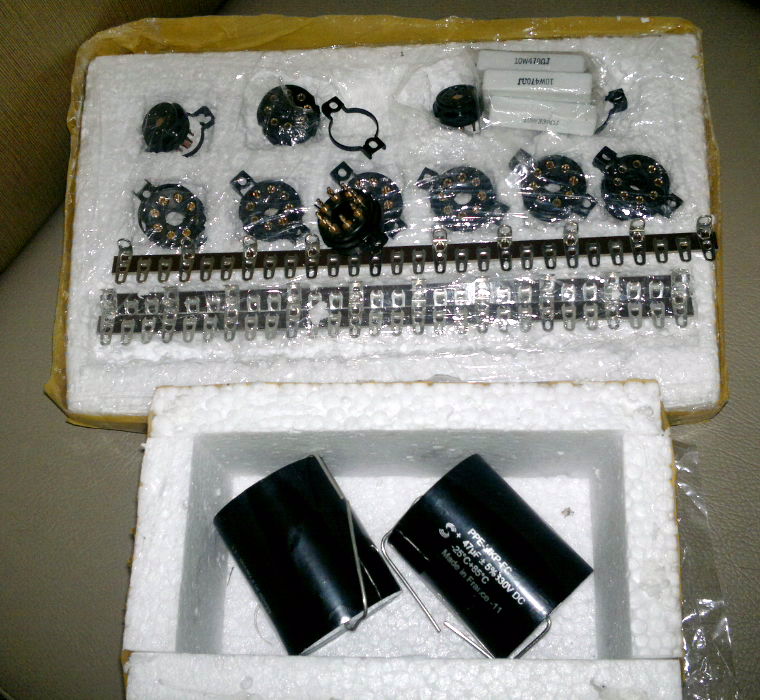

    Linh kiện đã tập hợp gần đủ. Đang lăn tăn tụ thoát catod (mới có tụ simen 220uf- 100v tháo máy)
    Mặt trên (lắp bóng) em dự kiến thi công bằng meca đen (cho dễ thi công).
    Thi công đến đâu, em sẽ đưa các phần lên có gì các bác góp ý kiến trực tiếp.
    Em xin phép không pot mạch vì lý do cá nhân.
    Em hỏi bác nào đã lắp mạch có dàn bóng trên thì cho em xin ít kinh nghiệm và cần chú ý gì khi thi công mạch dùng các bóng trên.
    Cần các linh kiện gì cho ngon bổ rẻ nhất nhất: Tụ nguồn, tụ thoát cathod loại gì? Trở loại gì, cho phần nào?j

    hung1976, 20/5/12
    #1
    Tags:
  2. audioTT

    audioTT Advanced Member

    Joined:
    4/8/10
    Messages:
    76
    Likes Received:
    16
    Re: Khởi công 6550 pp


    audioTT, 20/5/12
    #2
  3. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Khởi công 6550 pp

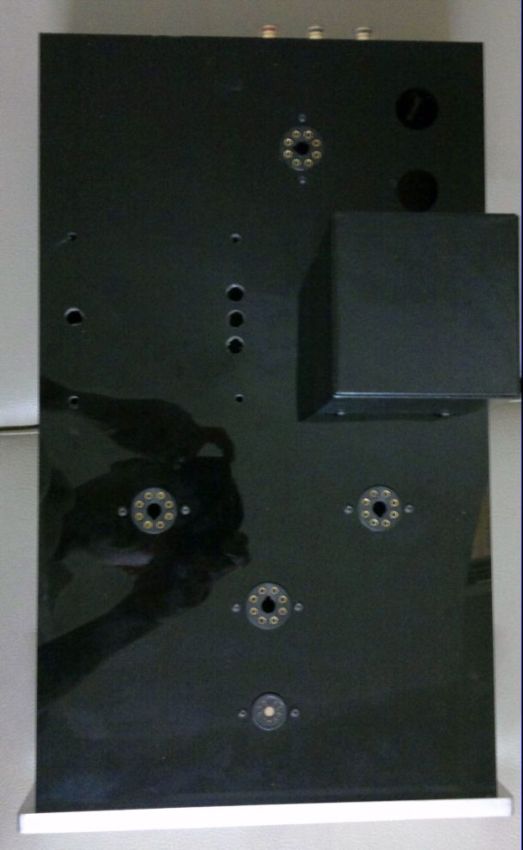

    Mấy hôm nay bận không cập nhật tiến độ được. Bác tuaudio và huyaudiond đã làm xong mặt mica. chân đế đèn cũng đã lấy về. còn mạch thì em ghép 02 mạch lấy 1 (một mạch Fixbiat, một mạch autobiat) nên vẫn lăn tăn. Bác nào đã lắp mạch có những bóng như của em cho em xin nhé.
    Cám ơn các bác.


    Attached Files:

    hung1976, 27/5/12
    #3
  4. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

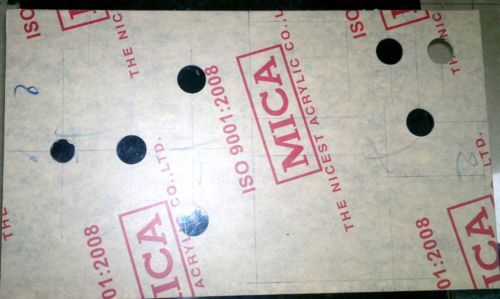

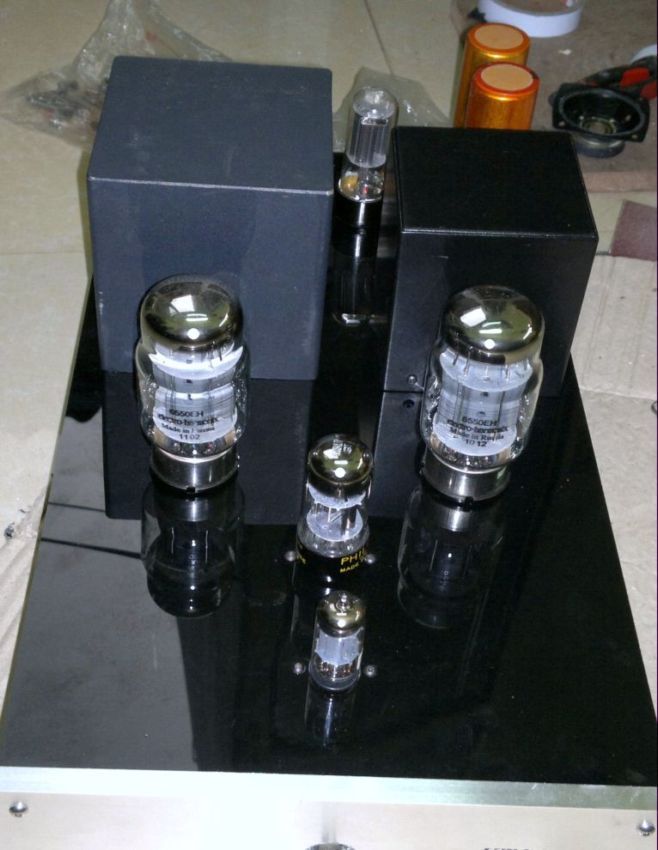

    Với sự thi công cật lực, hôm nay bác tuaudio, huyaudiond đã dựng xong vỏ một nửa âmpli. Đế đèn đã được lắp vào. OPTđã vào vị trí. Mời các bác chiêm ngưỡng


    Attached Files:

    hung1976, 27/5/12
    #4
  5. wfo555

    wfo555 Advanced Member

    Joined:
    18/9/07
    Messages:
    247
    Likes Received:
    11
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

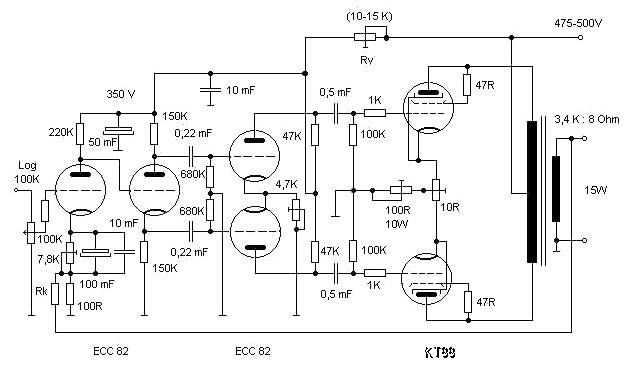

    bác thử nghiên cứu mạch này xem nha.


    Attached Files:

    wfo555, 27/5/12
    #5
  6. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    31
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Í kiến của em:
    - Đỏ: vậy bác có mạch chưa, hay vẫn đang đi xin mạch ah?
    - Xanh: với đèn công suất lớn như 6550 em nghĩ bác không nên dùng chassis bằng mica, vì đèn sẽ rất nóng, ngay cả ở khu vực chân đèn.

    metalhead, 27/5/12
    #6
  7. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Em xin cám ơn các bác. Do em không biết vẽ vả lại không biết gì về điện nên không dám phos mạch. Nay em mạnh dạn vẽ mạch ghép từ 2 mạch lại đưa lên để các bác tham gia góp ý.
    @ Bác metalhead, mica em làm xong rồi, cứ thử nghiệm, không được em thay sau.


    Attached Files:

    hung1976, 28/5/12
    #7
  8. huyaudiond

    huyaudiond Approved Member

    Joined:
    4/5/12
    Messages:
    22
    Likes Received:
    0
    Location:
    THÀNH PHỐ DỆT
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Với tư cách là thành viên nhóm diy, em xin post mạch này lên. Mạch này em cũng chưa được nghe thử. Mong các bác tham gia.


    Attached Files:

    huyaudiond, 28/5/12
    #8
  9. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Cẩn thận nhầm chân của 6SN7 bác ơi , 7 & 8 là đốt tim chứ ạ :shock: .
    Mạch này tầng đầu 12AX7 là SRPP , bóng này Mu lớn , bác chuyển sang xuất cathode thì sẽ hay hơn đó :D

    huyhoanghp96, 28/5/12
    #9
  10. NDBD

    NDBD Advanced Member

    Joined:
    8/9/07
    Messages:
    1.012
    Likes Received:
    6
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

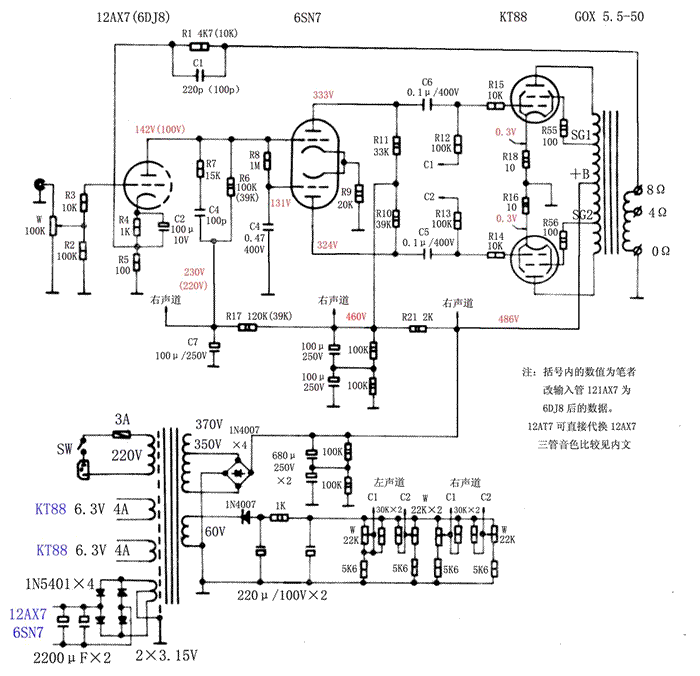

    Em cũng tham gia vào đây giúp bác bằng cách pót vài mạch em có.
    Theo em tầng vào kg nên xài 12ax7.
    Bóng CS lớn như vầy thì tầng công suất phải chạy chế độ UL thôi.
    Công suất ra khá lớn có mạch đến 90W như mạch xài X-3.5P.
    Tay Nhật này rất khoái xài đèn 6414 làm driver, đèn này lúc trước thấy bác hungbo có bán.
    Những mạch này đều có ghi chú điện áp nên căn cứ vào đó để điều chỉnh.
    Chọn mạch nào thì bác nhờ các bác làm OPT, nguồn tư vấn cho.
    Good luck


    Attached Files:

    NDBD, 28/5/12
    #10
  11. NDBD

    NDBD Advanced Member

    Joined:
    8/9/07
    Messages:
    1.012
    Likes Received:
    6
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Thêm cái này nữa......................................................................................


    Attached Files:

    NDBD, 28/5/12
    #11
  12. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Chỗ này còn tùy cảm nhận từng người anh ạ . bác chủ nên làm cái công tắc để chuyển đổi giữa 2 chế độ Triode và Ultraline :wink:

    huyhoanghp96, 28/5/12
    #12
  13. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Em xin cám ơn các bác đã ghé qua và cho ý kiến. Em cũng đang lo nhất ở mạch này là ở bóng 12ax7 do MU cao (100). Tuy nhiên do em hiện đang có bóng này nên cứ thử. Nếu không đạt, em sẽ thay bóng khác.
    @ bác huyhoanghp96. Em sẽ thử cả 2 chế độ trong khi thi công, nếu cái nào phù hợp với em hơn em sẽ để. Nếu cả 2 cùng hay em sẽ làm công tắc.
    Cuối tuần này nếu rỗi em sẽ đi mạch theo sơ đồ em vẽ trên.

    hung1976, 29/5/12
    #13
  14. awt

    awt Approved Member

    Joined:
    29/2/12
    Messages:
    11
    Likes Received:
    0
    Location:
    NAM DINH
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Các bác cho e hỏi, chế độ Triode và Ultraline là như thế nào. Em thấy các mạch trên đều sử dụng đường ul của opt thì có phải là chạy chế độ Ultraline rồi không.
    Hai chế độ này có ưu điểm gì và linh kiện (opt, nguồn, tụ trở) có cần yêu cầu, điều kiện gì không.

    awt, 29/5/12
    #14
  15. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Hi Triode (mắc đèn theo chế độ 3 cực ) cho chất âm nhẹ nhàng , êm sâu hơn ,giảm nhiễu và hum , còn UL (để bóng chạy ở 5 cực pentode ) thì mạnh mẽ , uy lực hơn ạ , công suất tăng lên . Tùy cảm nhận của từng người , có người thích pentode vì vẫn còn thích cái mạnh mẽ của bán dẫn mà tube có thể thể hiện được , còn có người lại chỉ thích cái nhẹ nhàng , ề à ,sâu dịu ... của tube nên sẽ chọn triode ạ :D Dùng Pentode thì OPT phải có thêm đường "uống trà lài" nữa ạ :D

    huyhoanghp96, 29/5/12
    #15
  16. awt

    awt Approved Member

    Joined:
    29/2/12
    Messages:
    11
    Likes Received:
    0
    Location:
    NAM DINH
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Nhờ bác giải thích rõ 3 cực và 5 cực là sử dụng những cực (tương ững với chân) nào của đèn, Em gà mờ không biết nhiều, lại hỏi nhiều. Nhìn trên mạch làm sao biết là chạy 3 cực hay 5 cực, có phải là chân 4 của đèn không đi vào đường ul của opt mà đi luôn vào B+ là 3 cực phải không ạ. Phiền các bác giả thích giùm em cho rõ. Cám ơn bác

    awt, 30/5/12
    #16
  17. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    31
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Bác nhầm giữa Penthode và Ultraline rồi.

    metalhead, 30/5/12
    #17
  18. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Em cũng không hiểu lắm chế độ 3 cực hay 5 cực của đèn 6550, em chỉ biết đèn 6550 là đèn 5 cực.
    Mạch trên em đang thi công là khai thác 3 cực thì phải, còn ultraline thì đưa chân 4 của đèn vào đường ul của opt (opt phải có đường ul), nghe nói không tuyến tính bằng đưa vào chân B+ thì phải.
    Em kiến thức hạn hẹp mong các bác giải thích giúp.

    hung1976, 30/5/12
    #18
  19. newpower

    newpower Advanced Member

    Joined:
    8/4/09
    Messages:
    1.761
    Likes Received:
    81
    Re: Khởi công 6550 pp. Cần góp ý phần mạch 12ax7-6sn7-6550

    UL là Ultraline có nghĩa siêu tuyến tính chắc chắn tuyến tính hơn chân 4 nối vào B+ là chế độ năm cực. CỤ thể các chế độ chạy của đèn 5 cực như sau:
    - Chân G3 nối cathode, ,chân G2 nối B+ : chế độ 5 cực
    - Chân G3 nối cathode, ,chân G2 nối UL : chế độ UL
    - Chân G3 nối cathode, ,chân G2 nối Anode : chế độ 3 cực

    newpower, 30/5/12
    #19
  20. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Hum qua tê tê ngủ nên có viết nhằm đôi chút ạ ,cháu xin được đính chính lại chút, 3 cực là bóng đèn chuyển thành 3 cực lưới 2 nối vào anode , 5 cực là lưới 2 nối vào B+ , còn Ultra Linear là nối vào ngõ siêu tuyến tính UL của OPT :D Mỗi chế độ cho ra 1 chất âm khác và công suất khác nhau , tùy cảm nhận tửng người mà chọn chế độ ạ :D

    huyhoanghp96, 30/5/12
    #20
  21. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    31
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    Xin lỗi, em cũng nhầm, Ultralinear chứ ko phải ultraline

    metalhead, 30/5/12
    #21
  22. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Khởi công 6550 pp. Cần xin mạch hoàn chỉnh 12ax7-6sn7-65

    :D :D :D

    huyhoanghp96, 30/5/12
    #22
  23. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Khởi công 6550 pp. Cần góp ý phần mạch 12ax7-6sn7-6550

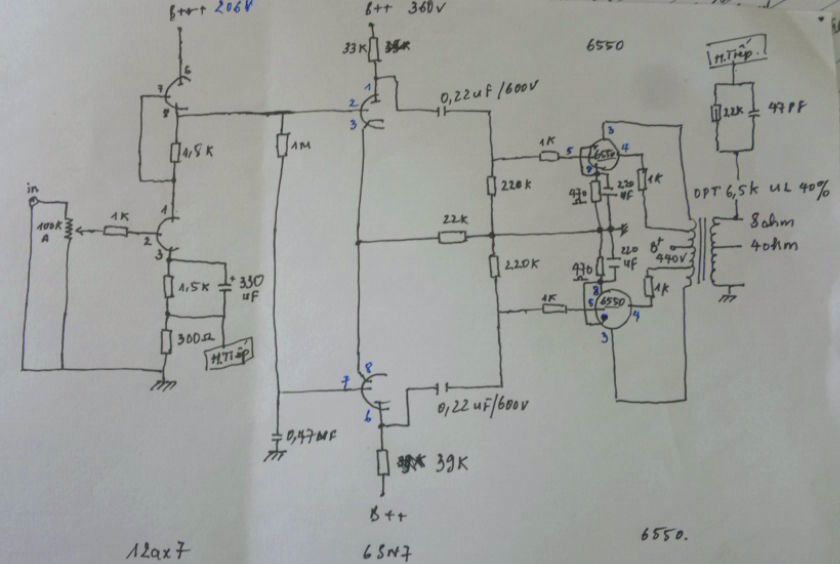

    Bác cho em hỏi mạch em vẽ trên ngoài sai đốt tim đèn 6sn7, còn đèn 6550 đã đúng chế độ 3 cực chưa. Em chép 2 mạch, lại không hiểu, NÊN SỢ NHẦM.
    Mong bác vẽ lại cho em thi công đúng.
    Cám ơn bác

    hung1976, 30/5/12
    #23
  24. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Khởi công 6550 pp. Cần góp ý phần mạch 12ax7-6sn7-6550

    Mạch nầy đang chạy ở chế độ ultralinear và autobias anh ạ . Nếu không phiền thì em vẽ lại mạch giúp anh nha :D

    huyhoanghp96, 30/5/12
    #24
  25. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Khởi công 6550 pp. Cần góp ý phần mạch 12ax7-6sn7-6550

    Dạ vâng a, bác vẽ lại cho em nhé. Bác cứ đánh số chân đèn cho em thi công.
    Cám ơn bác nhé

    hung1976, 30/5/12
    #25
