Diy 6550 pp: 12ax7-6sn7-6550 (mạch tr 2) cần giúp đỡ

Re: Khởi công 6550 pp. Cần góp ý phần mạch 12ax7-6sn7-6550

Hi Ok anh . Trở tải Anode của bóng driver 6SN7 là 33k hay 39k ạ



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

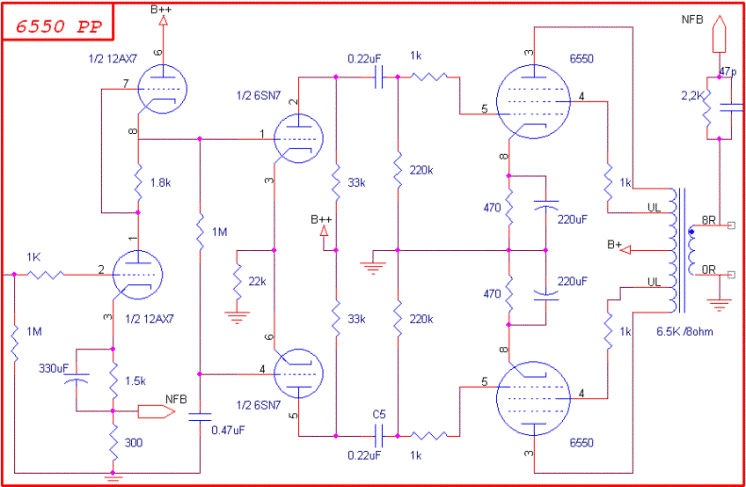

Đây ạ ..................................



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Bác vẽ đẹp quá, trở tải anode 6sn7 chân 2 là 33k, chân 5 là 39k bác ạ. Em sử dụng điện thoại vào mạng nên không biết đã sang trang 2, do đó kg trả lời bác. T7 này nghỉ là em thi công thôi.
Cám ơn bác nhé.



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Hi chúc anh thi công may mắn và thành công ạ

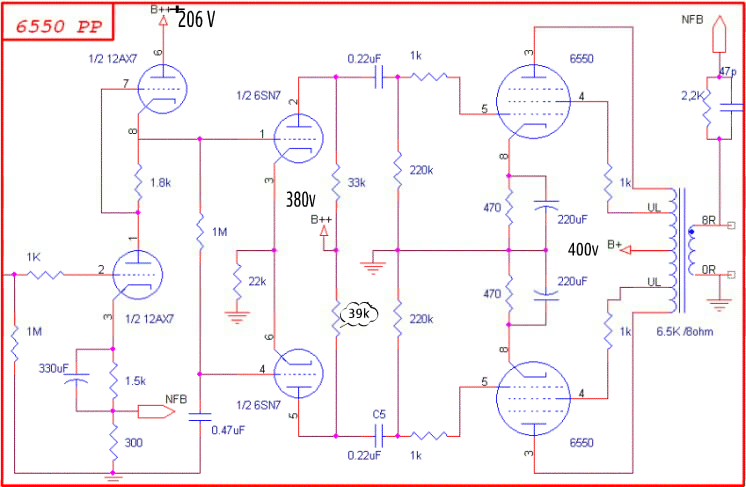

Cái chỗ màu đo đỏ :shock: Anh có thể cho biết sao lại lệch nhau thế được không ạ :?: :idea:



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Em cũng không rõ lắm, mấy mạch em có đều lệch nhau ở trở tải anode cả. Hình như để phù hợp với cấu tạo của đèn, xa gần của anode và cathode gì đó. Mục đích đích để cân bằng điện cấp cho 2 bóng đèn công xuất.
Em nghe hóng hớt thế!
Mong các cao thủ giải thích cho rõ.

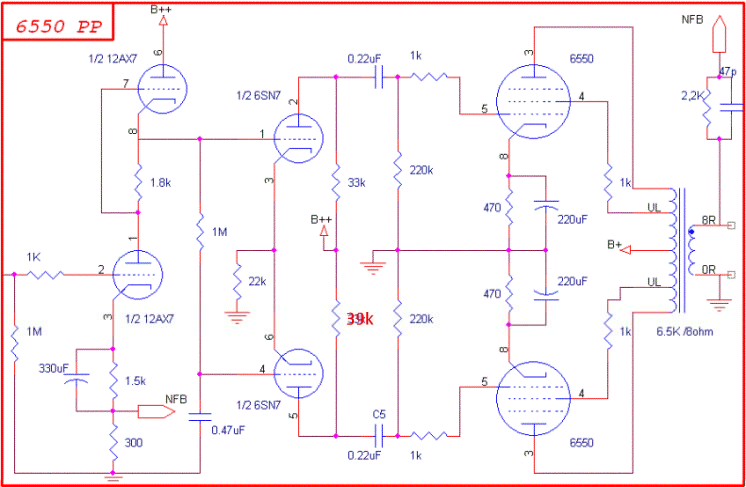

Em xin sửa lại con trở 39k và posh lại mạch bác huyhoang vẽ. Có gì các bác góp ý, có gì cuối tuần rỗi em thi công luôn
Một lần nữa cám ơn các bác.



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

bác ơi cho em hỏi tí b++ của 12ax7 cũng bằng b++ của 6sn7 phải ko bác



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Bác ơi B3 là 206v, B2 là 380v bác ạ.



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

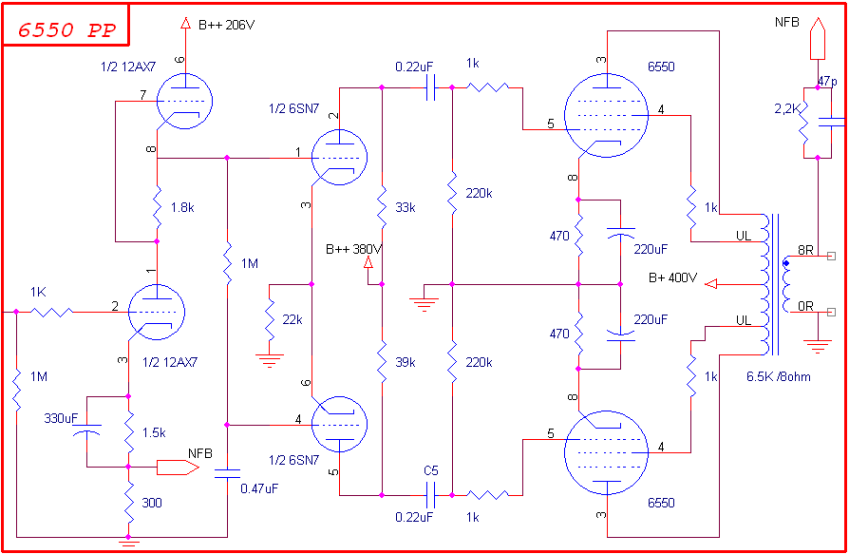

Vẽ lại giúp bác chủ cái sơ đồ , nhưng mong được các cao thủ chỉ giáo tại sao trở tải anode của bóng driver lại lệch, trong trường hợp bóng driver 2 nửa cân thì sao lại phải lệch thế ạ :shock: Hay là tại tầng trước chỉ có 1 ngõ ra xuất anode đi vào cả 2 nửa driver , thay vì vừa xuất anode vừa xuất cathode đưa vào 2 nửa driver hoặc có 2 ngõ ra xuất anode tại 2 nửa bóng đầu đưa vào 2 nửa driver, ... :idea:



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Cám ơn bác huyhoanghp96 đã vẽ lại giúp em.

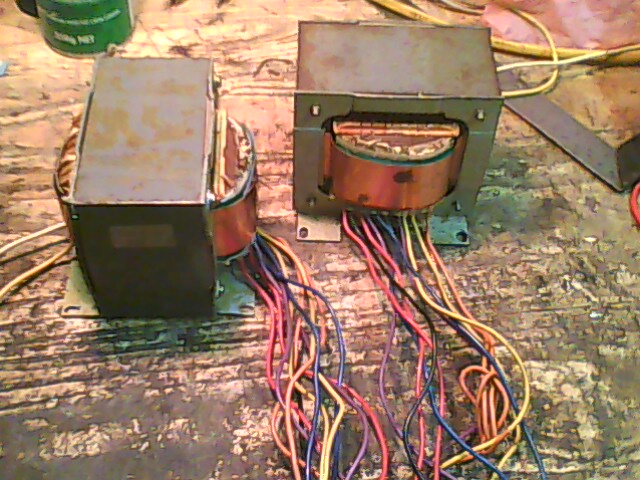

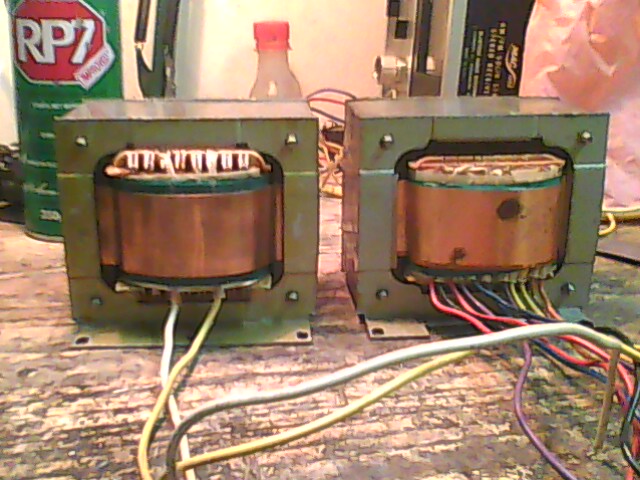

Em xin cập nhật tiếp tiến độ. Biến áp nguồn cũng đã quấn xong và lắp vào sát xi.
Thông số:
Vào 220v
Ra 350-0-350vac
6,3v x 2 đốt tim 2 bóng 6550
7,5vac nắn dc đốt tim 6sn7 và 12ax7.
Các bác cho em hỏi:
Em dự kiến ổn áp đốt tim 6sn7 và 12ax7 bằng 2 con ổn áp 7806 không biết có đủ dòng không :idea: .
Cao áp nắn bằng đèn 5u3c sau khi sụt áp có đủ 400vdc không



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

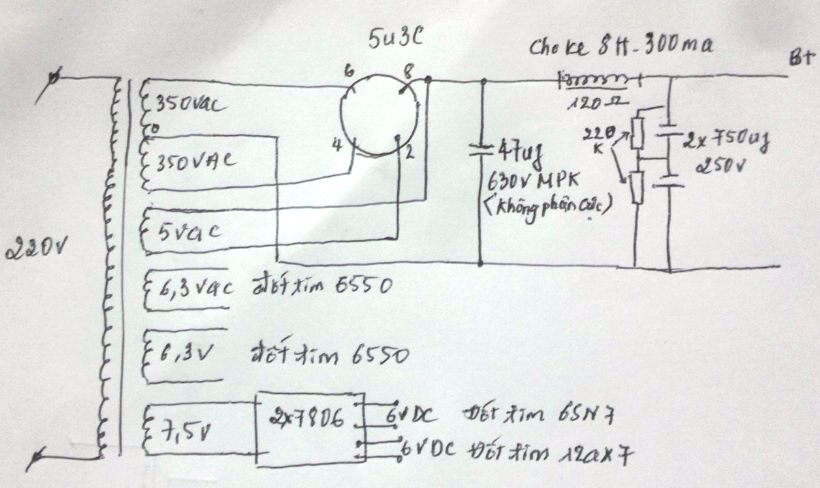

Mạch nắn cao áp của em đây. Nhờ bác huyhoang vẽ lại cho em để mọi dễ người xem.
Các bác ghé qua có cao kiến góp ý gì em xin cám ơn trước.
Đây là mạch nắn 1 kênh



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Đã đầu tư tới đây , anh bỏ con regu 7806 đi ạ , 78xx khi khai thác dòng khoảng 80% nó là sẽ nóng rất dữ và hại ạ , 2 bóng 12AX7 là 0.6A (có thể sài 7806 ) , 2 bóng 6SN7 là 1.2A . Vậy anh sài regu bằng 2 x LM317 điều chỉnh đúng 6.3V ( sẽ khai thác công suất đèn tốt hơn là áp đốt tim thấp ) . Vừa đủ dòng mà lại không nhiễu nhiều như 78xx ạ



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Không được bác ạ. Sau nắn, lọc choke thì được khoảng 330vDC



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Kéo dây phần đốt tim 6550 qua 6SN7. Phần còn lại chỉ còn 12AX7 dùng regu 6V hoặc dùng ổn áp 5V rồi đội chân giữa của 7805 lên 2 con diod 1N4148 là có 6,3V, phần 12AX7 này SRPP thì treo đốt tim lên khoảng 90V cho đèn nó bền



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Em xin cám ơn các bác đã tham gia góp ý cho em

Em tưởng nắn đèn x hệ số 1,1 thì ít nhất em cũng còn 385v vẫn đủ cho 6550 hoạt động ở chế độ class AB1 gì chứ vậy thì chết em rồi :roll: ; thôi sự đã rồi để em xông điện rồi tính tiếp chuyện biến áp nguồn

Bác teablue em không hiểu treo đốt tim lên khoảng 90V là như thế nào ạ, hay là treo cao áp B+++, anh cho em xin hướng dẫn, cách làm cụ thể.
Một lần nữa xin cám ơn các bác đã tham gia góp ý cho em



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Bác quên là em lắp mônobloc à, đây là mạch nắn 1 kênh mà. Nếu con 7806 nhiễu thì em dùng LM317. LM317 có dễ kiếm không ạ, shop nào bán, mạch nó như thế nào ạ



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Em tưởng nắn đèn x hệ số 1,1 thì ít nhất em cũng còn 385v vẫn đủ cho 6550 hoạt động ở chế độ class AB1 gì chứ vậy thì chết em rồi :roll: ; thôi sự đã rồi để em xông điện rồi tính tiếp chuyện biến áp nguồn[/quote]
Nó còn hao hụt qua đèn nắn , choke, tụ bù trừ , trở , .... nếu xét đúng thì có thể bằng đúng 350V và theo như anh anhtuanhpqn đã làm mạch đúng như thế này nó còn 330V :mrgreen:

Treo đốt tim là đưa một phần áp B+ vào chân sợi đốt ,nếu làm tốt thì đèn sẽ rất bền nhưng nếu làm không cần thận thì có thể ... ra đi ngay ạ . Vậy anh cứ thay thế tạm 2 phương pháp trước cho chắc : 1 là đưa chỉ 1 chân đốt tim 12AX7 xuống mass . Hoặc 2 là cứ mỗi cuộn đốt tim anh lắp vào đó 2 trở 100 ohm / 3W , điểm giữa 2 trở này câu xuống mass (tất cả các cuộn đốt tim ) . Tất cả các biện pháp này từ treo áp , đến đưa chân đốt tim xuống mass, trở , ... có tác dụng chủ yếu là để chống ù hum ạ



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Hi đúng rồi anh lắp monoblock , LM317 ở đâu cũng bán anh ạ , nó là con regu 1.2 -> 37V / 1.5A , anh cứ ra cửa hàng linh kiện gần chỗ anh kiểu gì cũng có ạ . Mạch nó thì không có gì phức tạp ạ , gần giống mạch 78xx , chỉ cái là có thêm phần Adj điều chỉnh áp theo ý muốn thui ạ



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Đúng là kiến thức mênh mông, gà mờ không biết gì như em lại hay đỡ phải đau đầu lựa chọn phương án. Em sẽ tìm con LM317 ổn áp đốt tim cho cả 6sn7 và 12ax7 (mỗi con một bóng) vì 2 nguồn 6,3v đốt tim cho 6550, khi quấn đã đủ ampe và rất cân cho 1 6550 rồi



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Ở ngoài chợ có bán sẵn nguyên bo mạch LM317 được hàn sẵn linh kiện cứ việc mua về xài cho khỏe; thậm chí là có luôn đi-ốt nắn và tụ lọc ... :wink:



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Bác ơi em ở Nam định, đi mua trở, tụ phù hợp cho tube còn khó nói gì mua bo ổn áp đốt tim đèn. Bác chỉ rõ điạ điểm ở hà nội bán vỉ mạch, mai em đi mua luôn. (em biết sieuthiav có bán 200k/1 bo hoàn chỉnh, nhưng em cần 4 bo thì tốn kém quá nên tự mần cho rẻ. Tái bút: bác tuaudio thi công)



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Theo em bác cứ dùng 2 con 7605 và diot nắn thành 6,3v như bác teablue nói để đốt tim cho 12ax7, 6sn7 là đơn giản nhất do bác tuaudio1973 đã thử đốt tim 6sn7 trên con amply lai rồi.



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Wow giờ mấy bo này đắt quá nhể ... Nhớ lúc trước em mua ở Nhật tảo quận 10 Sài thành giá chỉ 2 Cờ-lin-tân nên lúc đó em mua về ... 1 bịch xài giờ cũng chưa hết ... Lúc đó còn có loại 5 Ăm-pe dùng sò sắt thì giá khoảng 5 Cờ-lin-tân và em cũng mua 1 mớ ...



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Cuối tuần chưa kịp lên lịch làm gì tiếp cho amply thì giờ em lại phải đi Hà Nội, vậy là mất một ngày không làm được gì. Hôm qua em tìm được con LM317 rồi nhưng không có bo kit hoặc bo mạch nên chưa biết cách đấu. Hỏi tiến sỹ biết tuốt gô gle thì tìm được mạch, nhưng em không biết nguồn của em đang có 7,5vac có dùng được không vì nó không ghi rõ điện áp đầu vào. Bác nào biết hoặc có mạch nào đã làm thành công thì cho em xin
(em mượn hình mạng)

Mạch này thì lại yêu cầu đầu vào là



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Không lo anh ạ , 7.5V sau nắn lọc nó sẽ dâng lên ý ạ , lắp vào điều chỉnh xuống 6.3V thoải gà mái :mrgreen:



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Các bác cho em hỏi sử dụng con Lm317 theo mạch trên là sử dụng điện ac, nắn qua đi ốt rồi thì thành dc rồi (ví dụ quấn ac 4.5 vac nắn đi ốt thành 6.3 vdc), sao không sử dụng đốt tim luôn mà phải dùng ổn áp làm chi cho thêm phức tạp. Em không biết gì xin mạn phép hỏi:
khi sử dụng ổn áp đốt tim có thêm hay hơn không, nó có chống thêm ù không hay chỉ là đã tốt nay lại tốt thêm nữa
