Diy 6550 pp: 12ax7-6sn7-6550 (mạch tr 2) cần giúp đỡ

Discussion in 'Đèn điện tử' started by hung1976, 20/5/12.

Page 3 of 5
  1. huyaudiond

    huyaudiond Approved Member

    Joined:
    4/5/12
    Messages:
    22
    Likes Received:
    0
    Location:
    THÀNH PHỐ DỆT
    Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

    Sử dụng tốt đấy, em tìm mạng được mạch này chỉ cần dùng 02 con điện R1 240, R2 1k, Vin của bác là 7,5x1,4 = 10,5 vdc, qua Lm317 được 6,4v là ổn (dương tí cho phú quý giàu sang :lol: )


    Attached Files:

    huyaudiond, 3/6/12
    #51
  2. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

    Hai ngày cuối tuần nghỉ mà không làm được gì, hôm nay lại bắt đầu một tuần mới, lại phải đi làm.
    Xin cám ơn các bác đã góp ý nhiều ý kiến.
    Tuần này bắt đầu làm nguồn, trước hết là đốt tim đèn, em đang lăn phần ổn áp đốt tim đèn 6sn7 và 12ax7 giữa con 78xx và LM317, xin các bác tham gia, bác huyhoang bảo 78xx ồn hơn nên em nghiêng theo phương án làm lm317.
    Xin các bác cho em lời khuyên làm theo phương án ổn áp bằng 78xx hay LM317.

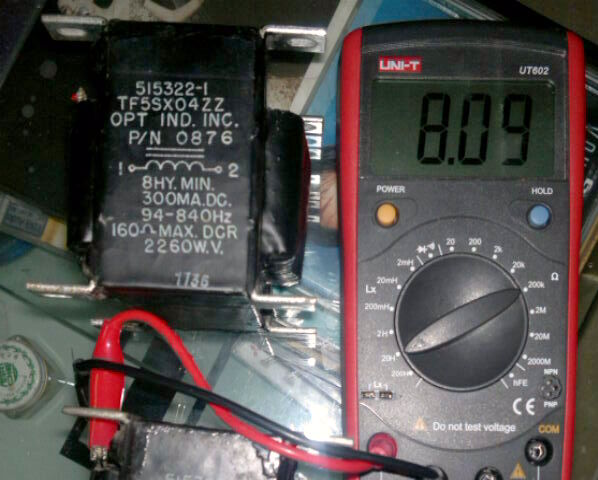

    Em có cặp choke mỹ có thông số 8H, 300ma, 120omh, nhưng lại đề thêm 94-840Hz. Cặp này có dùng lọc nguồn được không, thông số 94-840Hz có ý nghĩa gì, có phải lọc tần số 94-840Hz, hay là chỉ thông số gì khác


    Attached Files:

    hung1976, 4/6/12
    #52
  3. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

    Nếu anh quyết regu hết tất cả các bóng bằng DC thì nên sài LM317 anh ạ :D

    Choke dùng được , kệ mấy cái hẹc đó anh :mrgreen:

    huyhoanghp96, 4/6/12
    #53
  4. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

    Cám ơn bạn. Có khi nào choke gây ù kể cả đã bọc chống nhiễu tốt (quay vuông góc với biến áp nguồn, xa opt và bọc trong hộp sắt) không?

    hung1976, 4/6/12
    #54
  5. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

    Hi , DIY tube amp anh cứ lấy choke và OPT làm tâm điểm (tất nhiên là đã quay 90* với nhau ) , sau đó rồi quay cái nguồn cho phù hợp ạ :D

    Nó có thể gây ù khi nó ... lọc không sạch , gây nhiễu :D

    huyhoanghp96, 4/6/12
    #55
  6. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

    Vậy thì cặp choke này có khi gây ù rồi, hôm trước em test cả opt và choke (xxx không test riêng) có hiện tượng ù tần số thấp (ù loa baas) chắc do cặp choke rồi. Thôi kệ, cứ lắp vào, ù, ì hỏi các bác sau.

    hung1976, 4/6/12
    #56
  7. anhtuanhpqn

    anhtuanhpqn Advanced Member

    Joined:
    30/9/10
    Messages:
    3.034
    Likes Received:
    4
    Location:
    Đệ tứ chiến khu.
    Re: Diy 6550 pp: Góp ý mạch 12ax7-6sn7-6550 (Trang 2)

    Có nhất thiết phải ổn áp đốt tim không bác?. 12AX em nắn cầu xịn, lọc bằng tụ 38.000uF cấp thẳng vào đốt tim, công xuất đốt trực tiếp bằng AC không có cặp trở nối mát: loa vẫn im re.
    Bác nên đầu tư tụ lọc, cái choke đó quá ngon rồi. Đừng đặt nguồn, choke, OPT song hành là được.

    anhtuanhpqn, 4/6/12
    #57
  8. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Diy 6550 pp: Góp ý mạch 12ax7-6sn7-6550 (Trang 2)

    Cái này nó ... có khi hơn ổn áp đó ạ :lol:

    huyhoanghp96, 4/6/12
    #58
  9. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Diy 6550 pp: Góp ý mạch 12ax7-6sn7-6550 (Trang 2)

    Em thấy ít mạch dùng 12ax7 làm tiền khuếch đại có lẽ do mu lớn và là loại bóng dễ tự kích hay ù xì, nên em mới muốn làm thật tốt các phần điện cấp cho nó (cả đốt tim, cả cao áp - cao áp b+++ em sẽ lọc bằng tụ enla 220uf/450v // một tụ dầu 4,5uf), để hạn chế ù xì. Vả lại ổn áp đốt tim chi phí không nhiều nên em làm cho yên tâm


    Attached Files:

    hung1976, 4/6/12
    #59
  10. newpower

    newpower Advanced Member

    Joined:
    8/4/09
    Messages:
    1.761
    Likes Received:
    81
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

    Khi đã dùng ổn áp đốt tim thì nếu ổn áp chết sẽ cấp đốt tim lơn hơn 6V3 -> tiêu bóng. Vì vậy Em đề nghị bác nên ổn áp đốt tim cho 12AX7 thôi nếu muốn đốt tim DC chỉ cần nắn lọc C-R-C chỉnh R sao cho áp còn lại dúng 6V3, C càng lớn càng tốt, nhớ mắc // với C lớn 1 C nhỏ cỡ 0,1uF tốt hơn ổn áp nhiều

    newpower, 4/6/12
    #60
  11. huyaudiond

    huyaudiond Approved Member

    Joined:
    4/5/12
    Messages:
    22
    Likes Received:
    0
    Location:
    THÀNH PHỐ DỆT
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

    Em thì nghĩ khác, mọi ic ổn áp đều nhằm mục đích giúp thiết bị linh kiện sau nó hoạt động tốt hơn, nếu ổn áp hi sinh, theo nguyêt tắc thiết kế nó sẽ đưa điện xuống mát để bảo vệ am toàn thiết bị, thường thì nó chết đứt chân Vou luôn. Như vậy không còn điện đốt tim đèn nữa chứ làm gì tăng điện (=Vin) để đập chết đèn. Em có vài lờ mạn phép, xin Các cao thủ cho ý kiến

    huyaudiond, 4/6/12
    #61
  12. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

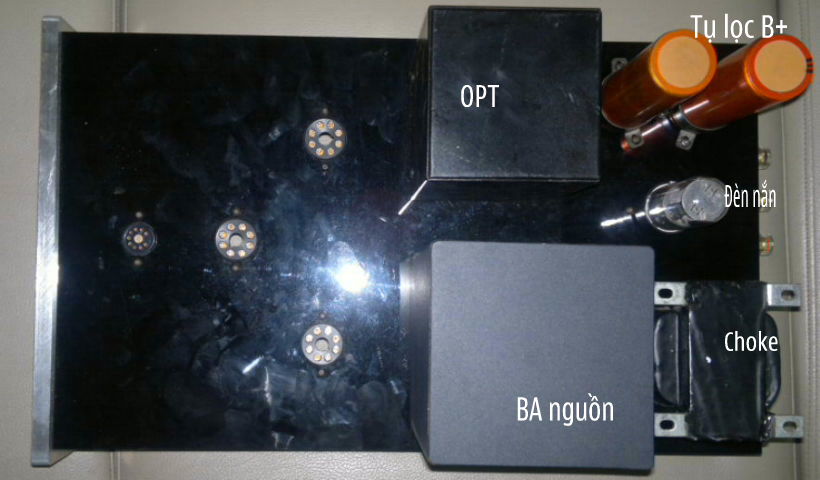

    Tiến độ thi công cuả nhóm do tranh thủ là chính, đến hôm nay, có thể nói là đã xong phần cơ khí (thiếu mỗi hộp bọc choke). Sau khi quyết định được linh kiện thì sẽ bố trí trạm hàn để đi dây, linh kiện. Em xin posh vài hình ảnh kết quả thi công cơ khí phần vỏ em nó, để các bác góp ý thêm.

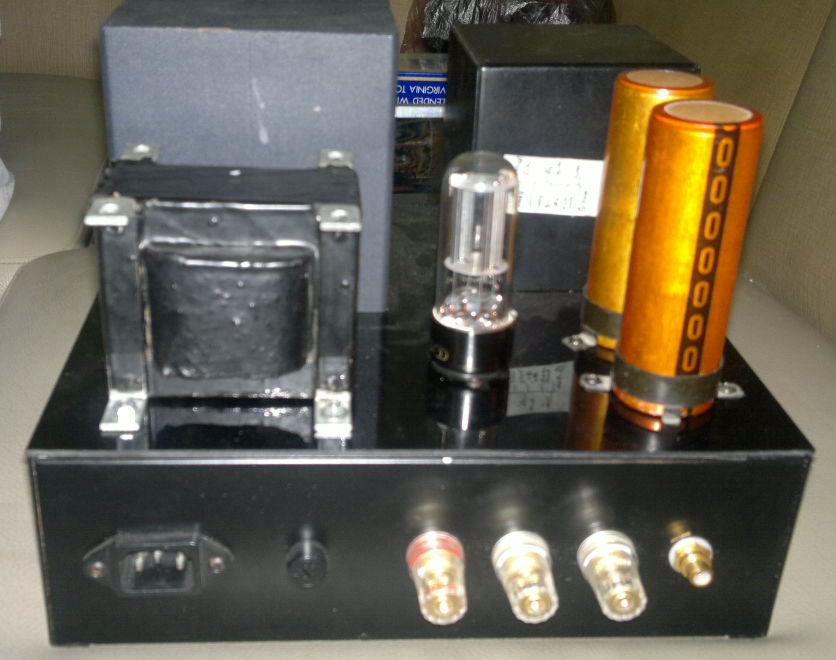

    Tổng thể

    Từng phần


    Attached Files:

    hung1976, 7/6/12
    #62
  13. concerto

    concerto Advanced Member

    Joined:
    27/2/07
    Messages:
    1.913
    Likes Received:
    15
    Location:
    Hà Nội
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

    Em đồng ý với bác huyaudiond!
    Hầu hết dùng ổn áp nhưng vì lý do gì đó mà làm tăng áp ở ngõ ra chả qua là do hở chân Gờ-rao GND (vi mạch bị hở mát). Có nhiều người dùng các vi mạch ổn áp 3-chân kiểu như 78xx hoặc LT10xxx mà đang hoạt động bỗng nhiên áp ngõ ra tăng cao là đều bị mối hàn ở chân giữa (chân mát) bị xúc ra nên gây ra vấn đề ... Còn trường hợp nếu vi mạch bị hư thì gần như 99.9% đều không có áp ra đơn giản là do linh kiện "nối tiếp" trong vi mạch đã đứt mạch ... Thực tế các vi mạch ổn áp 3-chân này rất khó hư trừ khi áp vào quá cao mà thôi thì nếu có xảy ra thì phực vi mạch và áp ra cũng chẳng còn ... :wink:

    concerto, 7/6/12
    #63
  14. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

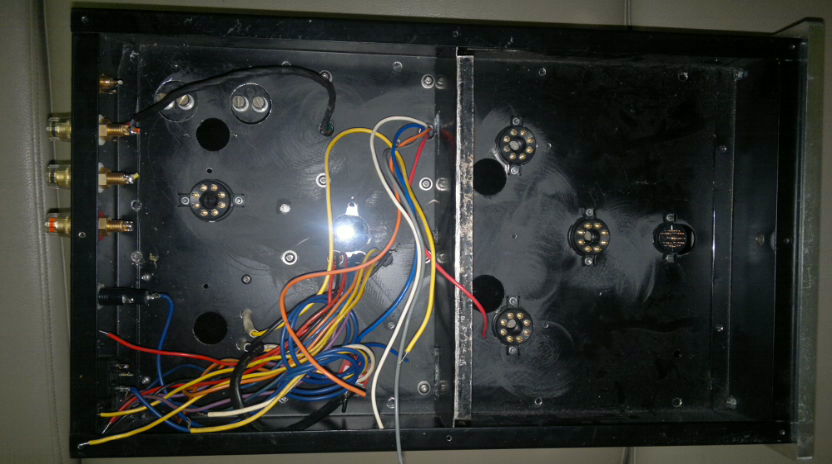

    Em posh nốt bên trong nhìn từ dưới lên với vách ngăn tạo cứng và chống nhiễu từ phần nguồn.
    Mát em định đi 1 trục chính giữa từ nguồn đi qua 2 bóng 6550 đến bóng 6sn7 vòng qua lên bóng 12ax7. Nối satxi tại 1 điểm ở phần nguồn


    Attached Files:

    hung1976, 8/6/12
    #64
  15. awt

    awt Approved Member

    Joined:
    29/2/12
    Messages:
    11
    Likes Received:
    0
    Location:
    NAM DINH
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

    Em thấy tụ lọc B+ có vẻ gần đèn nắn, có thể ảnh hưởng bởi nhiệt do đèn. Choke cũng gần đèn nắn, không biết có gây nhiễu cho đèn nắn không nhỉ.

    awt, 8/6/12
    #65
  16. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

    Ôi ROE :oops: :mrgreen:

    huyhoanghp96, 8/6/12
    #66
  17. NDBD

    NDBD Advanced Member

    Joined:
    8/9/07
    Messages:
    1.012
    Likes Received:
    6
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

    Màu đỏ em e là không cần thiết vì bản thân vỏ máy bằng thép, khi bác gắn biến áp lên thì nó đã nhiễm từ vào vỏ rồi.
    Để tránh nhiễm từ thì gắn biến thế nguồn, choke lên 1 tấm thép khác cách ly với vỏ máy.

    NDBD, 8/6/12
    #67
  18. anhtuanhpqn

    anhtuanhpqn Advanced Member

    Joined:
    30/9/10
    Messages:
    3.034
    Likes Received:
    4
    Location:
    Đệ tứ chiến khu.
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

    Lằng nhằng, em thì cứ Mass chuẩn, nguồn tốt, quan tâm làm gì mấy thứ đó, từ trường đâu có đi như dòng điện :lol:

    anhtuanhpqn, 9/6/12
    #68
  19. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

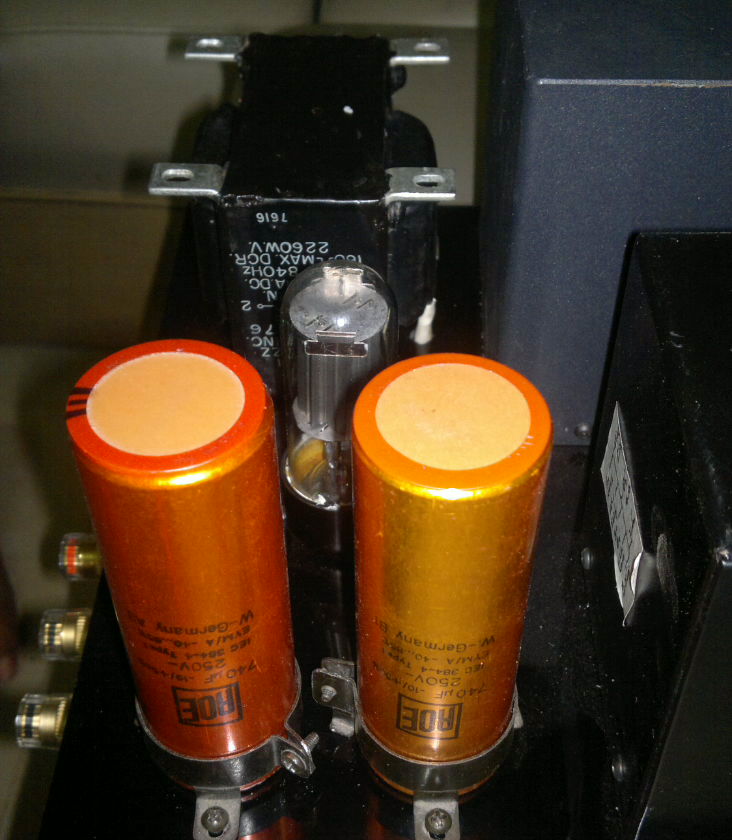

    Bác ôi ROE :oops: :mrgreen: làm em lo không biết tụ này có ra gì không.
    Tụ này là tụ giấy ngâm dầu do bác nguyenduydac ở Mỹ Đình HN, để cho em, bác Đắc còn tặng thêm em 4 con simen màu đen có hìng dáng đúng như 4 em ROE em đang lắp nữa để thay đổi.
    Em cũng chưa test thử, đo kiểm chất lượng thấy còn tốt (đo xả nạp bằng đồng hồ kim), em thấy tụ đẹp và thấy danh tiếng ROE nên em cứ trồng lên cho hoành tráng, nếu nó không hay, em kiếm tụ khác thay sau.
    Không biết đã bác nào dùng loại tụ này chưa (ROE 470uf/250VDC), chất tiếng như thế nào.
    Em cẩn thận thì làm thế thôi, do chưa lắp tube bao giờ nên em muốn loại trừ hết các yếu tố gây ù xì ấy mà, chứ tác dụng chính của vách ngăn là tạo cứng, còn chống nhiễu chỉ là tác dụng thêm thôi ạ.
    Xin các bác góp ý đường đi mass cho em với.

    hung1976, 9/6/12
    #69
  20. thedung

    thedung Advanced Member

    Joined:
    16/1/10
    Messages:
    1.818
    Likes Received:
    6
    Location:
    Gầm cầu xứ Đoài
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

    Mach bác B+ toiws 400vdc mà dùng tụ 250v chi vậy .

    thedung, 9/6/12
    #70
  21. hdlove101

    hdlove101 Advanced Member

    Joined:
    10/2/12
    Messages:
    193
    Likes Received:
    1
    Location:
    Nơi ta sinh ra
    Re: Diy 6550 pp: mạch 12ax7-6sn7-6550 (tr 2) cần giúp đỡ

    Mắc nối tiếp hay sao đó bác....................................

    hdlove101, 9/6/12
    #71
  22. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Re: Diy 6550 pp: mạch 12ax7-6sn7-6550 (tr 2) cần giúp đỡ

    Em mắc nối tiếp 2 con 470uf/250vdc các bác ạ. Mạch lọc B+ em vẽ ở trang 2 mà các bác

    hung1976, 9/6/12
    #72
  23. NDBD

    NDBD Advanced Member

    Joined:
    8/9/07
    Messages:
    1.012
    Likes Received:
    6
    Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

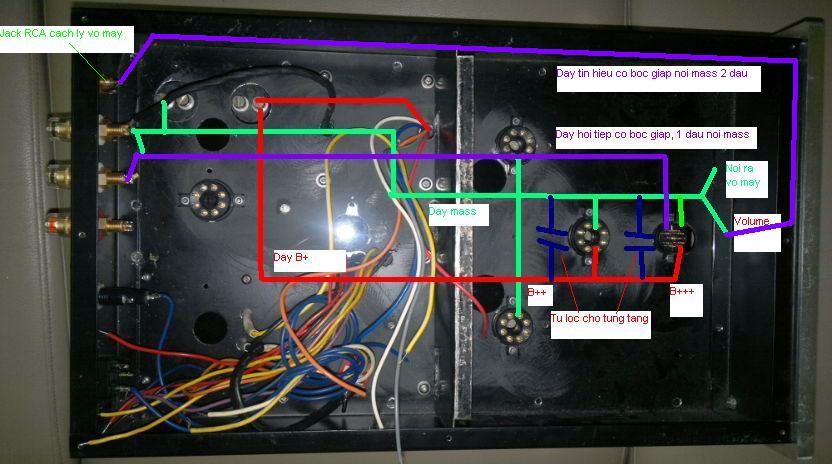

    Em nghĩ như thế này bác làm coi sao.


    Attached Files:

    NDBD, 9/6/12
    #73
  24. cuongnm

    cuongnm Advanced Member

    Joined:
    28/5/09
    Messages:
    2.502
    Likes Received:
    11
    Location:
    HLGA - GẦM...
    Re: Diy 6550 pp: mạch 12ax7-6sn7-6550 (tr 2) cần giúp đỡ

    mass cho 6550 lên đi riêng = dây đồng lõi đơn> 0,65mm do dòng ở đây là lớn nhất !

    cuongnm, 9/6/12
    #74
  25. NDBD

    NDBD Advanced Member

    Joined:
    8/9/07
    Messages:
    1.012
    Likes Received:
    6
    Re: Diy 6550 pp: mạch 12ax7-6sn7-6550 (tr 2) cần giúp đỡ

    Mặc dù dòng lớn nhưng dòng này chỉ chạy vòng về 2 tụ chính nên kg sao đâu bác. Kg anh hưởng đến sự ổn định của mass 2 đèn đầu. Nếu đi dây mass riêng thì đường về của tín hiệu lái đèn cs trở nên xa hơn.
    Dây mass nên càng to càng tốt. Có thể dùng lõi dây đồng cáp điện đơn đã tuốt vỏ nhựa.

    NDBD, 9/6/12
    #75
