Diy 6550 pp: 12ax7-6sn7-6550 (mạch tr 2) cần giúp đỡ

Re: Diy 6550 pp: mạch 12ax7-6sn7-6550 (tr 2) cần giúp đỡ

Em nắn, lọc B++, B+++ ở khoang có tụ lọc B+ rồi đưa lên đèn có được không ạ, trước trở tải anotde đèn 6sn7 và 12ax7, em lọc thêm 1 tụ dầu arovor 4,5uf nữa được không ạ.

Mass em định đi một dây đồng quấn biến áp 1li2 chính giữa máy, giống bác NDBD vẽ, các điểm mát cuả các phần đều hàn vào đây.



Re: Diy 6550 pp: mạch 12ax7-6sn7-6550 (tr 2) cần giúp đỡ

Hạ áp bằng trở từ B+ -> B + + -> B + + + là được rồi bác. Lọc thêm tụ dầu càng tốt.

Ok



Re: Diy 6550 pp: mạch 12ax7-6sn7-6550 (tr 2) cần giúp đỡ

Em cám ơn các bác đã tham gia góp ý kiến cho em.
Em xin hỏi thêm tí nữa về mass là, điểm nối mass xuống satxi thì nên hàn trực tiếp xuống sát xi hay hàn qua 1 con long đen rồi bắt vít xuống sát xi.



Re: Diy 6550 pp: mạch 12ax7-6sn7-6550 (tr 2) cần giúp đỡ

Hàn vô con long đền đi bác.



Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

@ awt Cám ơn bác, choke bác teablue đã gửi cho em hộp sắt để bọc chống nhiễu rồi. Còn tụ em cũng hơi lo tí nhưng không sao, nếu nóng quá chỉ cần một vách ngăn là ok ngay, vả lại 5u3c cũng không nóng lắm đâu.
Các bác cho em hỏi, em mới mua đựơc 1 cặp tụ dầu 4MF/1000v mỹ, em định mắc // với tụ lọc b+ để có tí lợi tụ dầu được không nhỉ.



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Theo em bác nên để tụ thoát cathode 12ax7 xuống còn 10mf là ok (theo kinh nghiệm của em), bác có thể tham khảo thử vì nếu tụ thoát cathode 12ax7 lớn quá có thể dẫn đến vỡ tiếng!



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Cám ơn bác, em cũng đang lăn tăn chỗ tụ thoát cathode 330mf, em đang dự kiến dùng 220mf, nhưng thế thì em dùng luôn tụ nhỏ, em đang có một cặp blacgater chữ vàng 47mf nhưng có 16v, em lên mạch đo điện áp thoát cathode mà dùng được thì bá cháy, hết thuốc luôn. Em chưa lên được mạch nên không biết có dùng được em blacgater này không



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

Thực ra mạch này em vẽ theo sơ đồ của anh , chứ chỗ này chỉ cần khoảng 100uF đổ về là đẹp anh ạ , áp chỗ này nhỏ lắm , anh sài 16V nâu blóp bờ lầm :mrgreen: thậm chí còn dư an toàn nhiều



Re: Diy 6550 pp: Cần góp ý phần mạch 12ax7-6sn7-6550

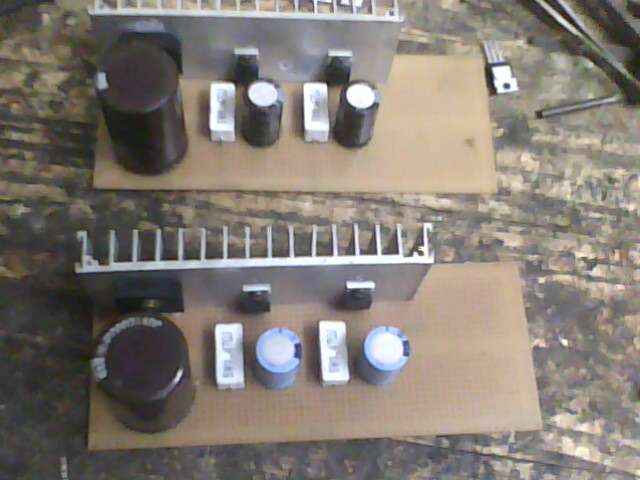

Xin cám ơn các bác đã tham gia góp ý cho em. Cả tuần bận kg làm được gì. Hôm nay mới đi được dây đốt tim, vỉ ổn áp, đốt tim dc đèn 12ax7 và 6sn7 khoe các bác tí

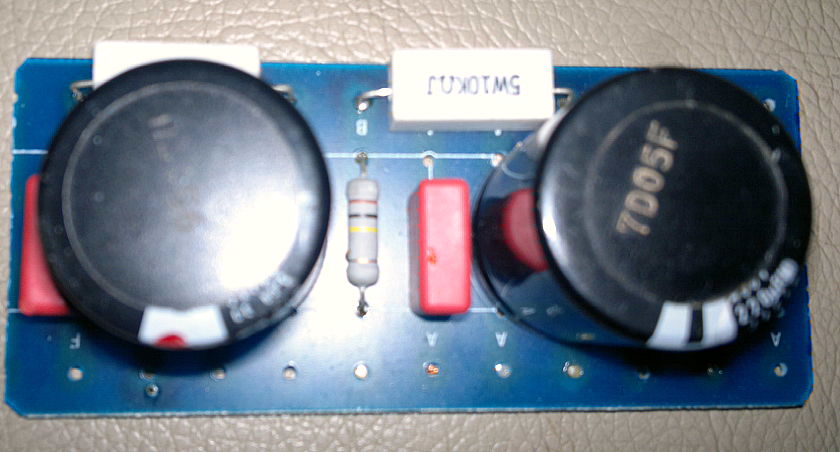

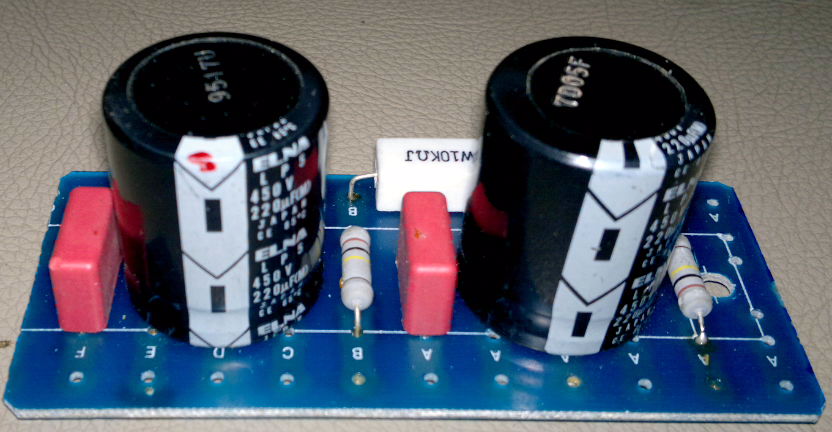

Chiều nay, hộp choke bác teablue gửi đã được lắp vào, mạch lọc B++, B+++ cũng đã setup xong, chỉ chờ bắt vào satxi, em khoe vỉ mạch B++, B+++ tí. Các bác có thấy pro không (khoác lác tí hi hi...)

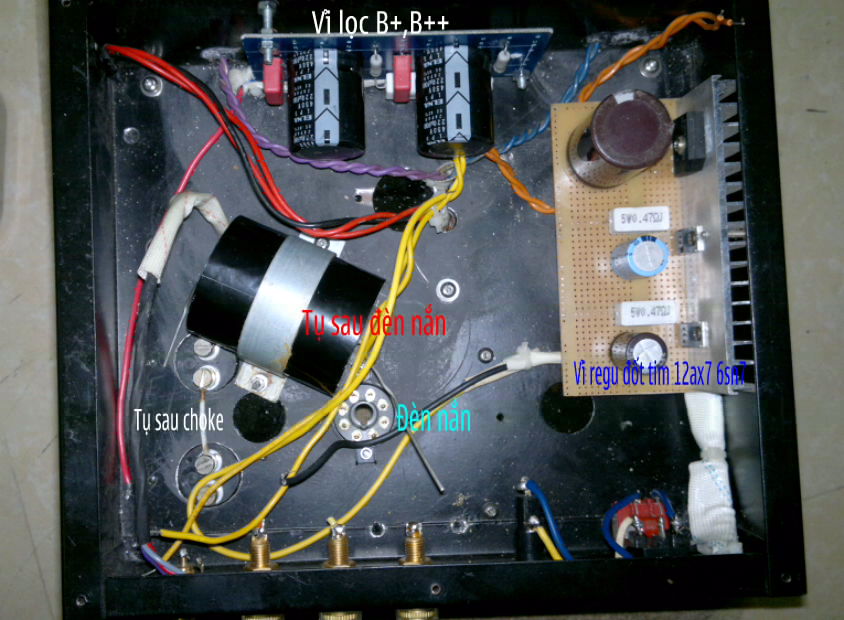

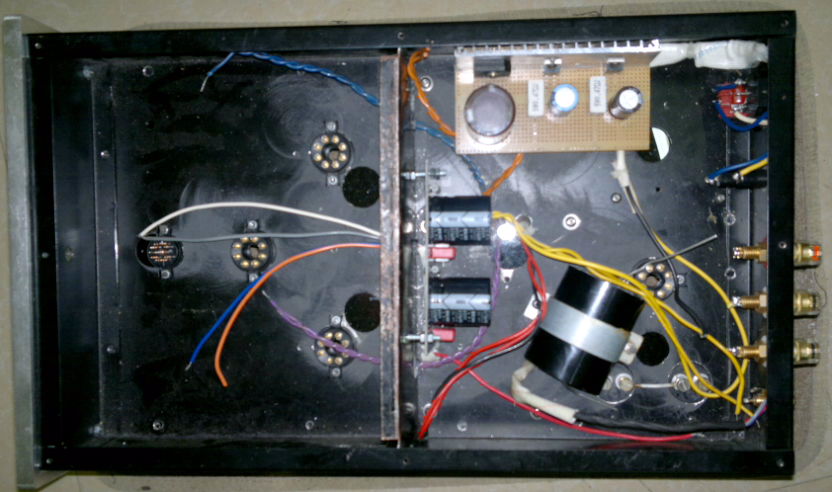

Mấy hôm nay em đi công tác suốt, bác huyaudiond nhận lớp mới, bác tuaudio1973 nhiều việc nên không làm được gì, đến giờ phần lọc nguồn mới được lắp vào vị trí.
Các bác cho em hỏi, tụ lọc có gây nhiễu không, vị trí tụ lọc nguồn trong máy cần lưu ý gì không?



Re: Diy 6550 pp: Đã thống nhất mạch 12ax7-6sn7-6550 (Trang 2

.
Bác cứ yên tâm mà sài mấy quả tụ ROE đó đi vì con EL34 SE của em trước sài tụ này sau đó em thay bằng Mundorf cùng không hơn nhiều lắm đâu ạ. Em thấy tiếc tiền quá khi phải mua 02 quả Mundorf 100UF +100UF 500V bác ạ mà chất âm không hơn ROE mấy

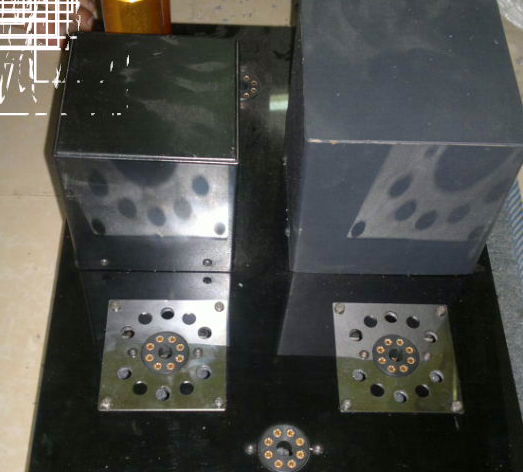

Xin cảm ơn bác metalhead đã góp ý, trong khi dự án chưa hoàn thành nhưng qua thử nghiệm của bác tuaudio1973 trên một em amply khác thì mặt mica chỉ chịu được sức nóng của đèn 6550 khoảng 2 bài, còn el34 được lâu hơn (mới thử khoảng vài giờ chưa việc gì). Vậy là ruột gan chưa xong, vỏ đã phải điều chỉnh. Em định mua miếng tap kim loại bắt ốp vào, mica có sủn ra cũng ở dưới kim loại và kg ảnh hưởng gì.

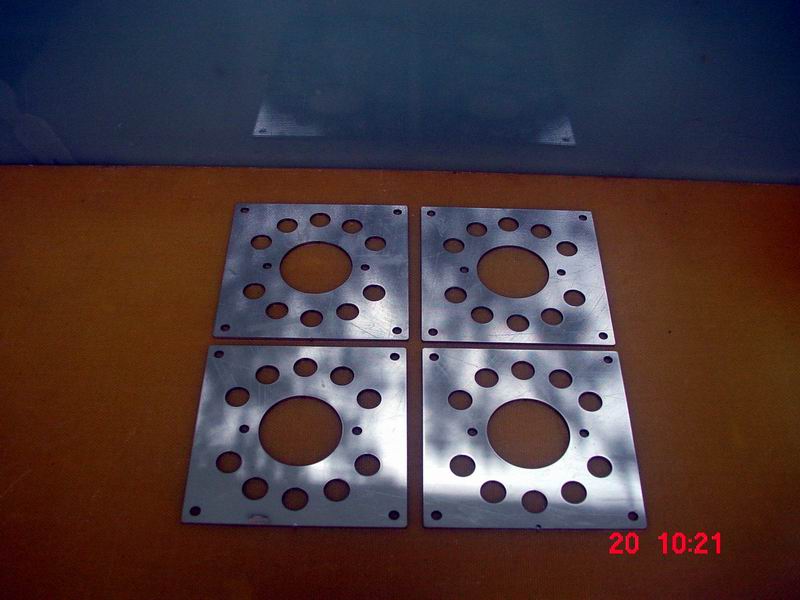

Mượn tạm hình miếng tap của chú hungbo



Em đang sửa chữa “lỗi lầm”, may sao trông cũng đẹp



Meca chỉ nhẹ nhàng khi khoét lỗ thôi anh ơi! không Bền...Anh chơi Nhôm 3mm ( 500mm x 500mm ) đi em thấy hợp với loại đó...giá thì có thể tương đương em mua ở Hải Phòng 170K/1 Tấm



Em nghĩ anh nên cho miếng táp xuống dưới trông sẽ Ok hơn . Và Mika nếu được thay bằng nhôm phay như cụ Dũng tư vấn thì sẽ bền hơn đó ạ



Ai nói đó là nhôm phay...Không biết cứ chém! Nhôm tấm 3mm, Kích thước 500mm x 500mm...Chưa Phay! thích phay thì đi phay sau khi khoet lỗ bắt đèn đóm Biến Áp ....v.v..vv...
170K/1 Tấm + 20K gấp bẻ làm mặt trước và mặt sau amp = 190K . Để nguyên Khích thước trên gấp bẻ cũng thành chansics là xong luôn...Rất đẹp thích xem mai show hàng GU-50 PP/khoảng 25 -> 30Kg vô tư.
Sau khi xong chỉ ốp gỗ 2 bên hông và làm mặt đáy là xong hiệu quả và Kinh Tế



Xin cảm ơn các anh Hải Phòng đã góp ý, đã biết sai phải sửa, khổ nỗi chỗ em vật liệu không có.



Trong khi dự án đang dở dang vì sửa chữa lỗi lầm phần vỏ bằng mica thì lại gặp một điều may mắn như mong ước bấy lâu. Hai bác Thi và Văn ở Thivănaudio gửi tặng 1 cặp tụ dầu 45mf 600VAC Aerovox mỹ. Em sẽ dùng cặp tụ này lọc cao áp sau đèn nắn. Xin cám ơn hai bác Thi và Văn.



Ôi! Sướng thế Bác hung76 ơi? Sao dạo này nước toàn chảy chỗ Có Hố thôi.... :lol:



Trưởng lão lắm chuệng. Cần không, mai em mang qua nhà cho, của em y văn xì nhưng to hơn, bự hơn nhé.



Có đủ 1 cặp không? Không đủ cặp là không Chén đâu. Mà nhớ không nhầm thì anhtuanhpqn vẫn nợ mình cái gì đấy nhỉ...? Để lúc nào nhớ thì nói!...he! he! :lol: :lol: :lol: :lol:
EDIT rồi nhé...



Hì hì tks tks :mrgreen: ...................

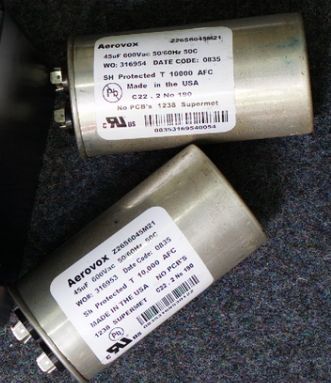

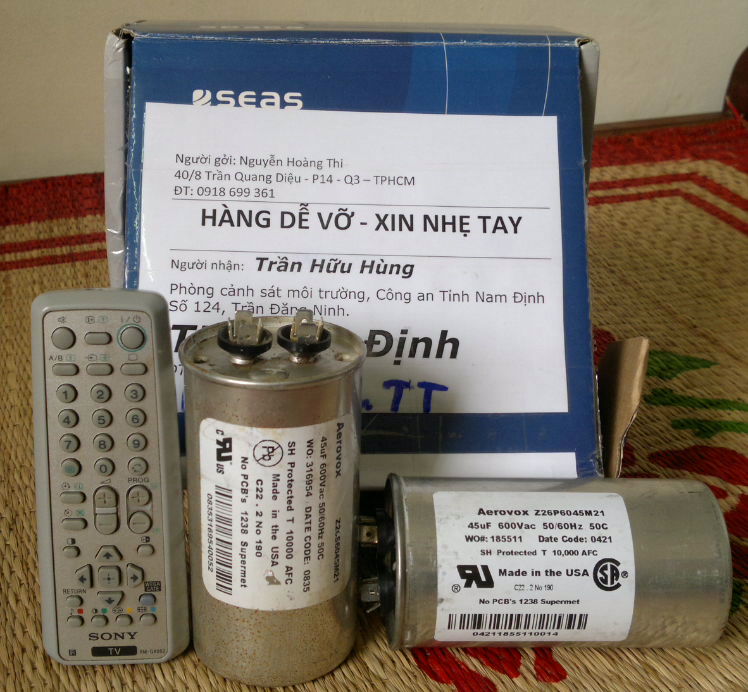

Hàng nóng phụp vụ sumo đã về. Xin cám ơn hai bác Thi & Văn (thivănaudio) đã gửi cho em cặp tụ arovor 45mf 650v. Em khoe các bác tí



Chẹp chẹp thèm quá!! Người No thì cho người Đói mò mãi chẳng thấy đâu...hic! híc!
