Đây là cái pcb đẹp nhất mà em làm được híc híc! Không hiểu sao nó bị tèm lem như thế! Hú hú, có ai còn dư bộ PCB nào chưa làm không? để cho em với!
Em định hàn linh kiện trong tuần này nhưng kiểu này phải hoàn thiện sat si trước thôi! Có bác nào đang làm aleph mà chưa có PCB không? Ở Quán Thánh họ làm trong giờ hành chính, em qua đó mấy lần đều không đặt được!
He he... đẹp một cách... khủng khiếp!!! Cái này phải bỏ thôi không dùng được đâu, mới nhìn sơ sơ đã thấy một số chỗ chân linh kiện bị dính vào nhau rồi. Bác ClassA đâu rồi, xem có nhận giúp chàng thám tử Connan vụ này được không đới?
Cố làm lại nữa đi Connan, sắp được rồi đấy. Trước khi làm phải dùng thuốc đánh đồng đánh cho thật sạch mặt đồng nhé, dùng loại mực in tốt một chút mới đỡ bị nhòe.
Oái, cái này là cái thứ 3 rồi anh ơi! Mạch to như vậy dùng bàn ủi không ổn! Em in ra dấy đề can rồi dán lên tấm đồng! Sau đó lấy dao dọc dấy cắt theo nét mực đem ngâm, ngâm song rưa mạch bằng dd Putin..mất cả tiếng đồng hồ lọ mọ để cắt đề can..hic hic!Lọ mọ mà kết quả chăng ra sao! Thứ 5 em phải đi nghe Aleph hát cái cho nó nóng, lấy lại khí thế
Bác Conan4283 thử chuyển file gốc sang Corew rồi tao layout cho nó đem ra tiệm cắt decal cắt rồi dán lên mạch đồng lột bỏ những phần ngoài chỉ giữ lại đường mạch bảo đảm với bác đẹp không thua in lụa đâu. Tôi vẫn dùng phương pháp này làm mạch
Đấy thấy chưa, đừng bỏ cuộc sớm như thế, làm như bác Mạnh Tường chắc chắn được tuy mất công ra tiệm một chút. Tiện thể bác MT phổ biến cho anh em kinh nghiệm giữ cho mạch đồng không bị ôxy hóa nhé. Em thấy dùng cách phủ nhựa thông pha xăng thơm( benzen hoặc tôluen) hoặc xịt sơn bóng cũng chưa phải tối ưu lắm.
Báo cáo các bác cho tới giờ này vấn đề giữ cho mạch đồng không bị oxy hoá em vẫn dùng cách phủ lên mạch bằng một lớp chì thôi(dùng mỏ hàn các bác ạ) biết rằng mất công nhiều tuy nhiên nếu đó là bo mạch chuẩn rồi thì cũng đáng bỏ công. Có ý kiến cho là nếu mạ chì lên mạch sẽ ảnh hưởng đến chất lương âm thanh vấn đề này em chưa nhận ra được
cách tốt nhất là phủ xanh như bo đặt làm, cái này thì tí chịu, còn 1 cách khác là mạ điện có bác nào nghiên cứu ko??
----- Cái này phải xử lý công nghệ cao :lol: đấy Conan4283 à. Đại loại là phải tán nhỏ nhựa thông ra phủ lên 1 lớp bị rồi lại quét đi sau đó đem hơ nóng, nhựa thông chỉ bám vào những lỗ rỗ thôi, sau đó mới ăn mòn thì sẽ không rỗ. Bữa nào ra 10 ltk anh nói thêm chi tiết ơn nếu em quan tâm.
----- Hơ, Cái rửa board mạch này em làm một lần là OKe ngay, đẹp nữa là đằng khác Trước đây em dùng mực in Laser nhưng hơi bị rỗ, sau dùng Decan thì okie Em làm thế này nhé - In ra decan rồi rạch bằng dao lam hoặc cắt bằng máy (cắt thì đẹp hơn nhiều nhưng lười đưa đi cắt - Có thể đưa bản vẽ ra mấy chỗ cắt chữ quảng cáo mà cắt). - Bóc những đường ngoài mạch ra, dùng tay miết lại một lần cho chắc. - Dùng nước nóng pha bột Fecl3 (mua ở hàng mành 16k/kg ). dùng cái khay nhựa (loại tròn hay vuông dùng để bỏ ấm chén trà đấy ạ) hoặc chậu nhựa mà pha nhé, đừng dùng kim loại vì sẽ bị ăn mòn. pha cho bão hòa (khoảng 0.2kg/0.3lít nước) - Bỏ mạch vào dùng dịch và lắc qua lắc lại cái khay nhựa (nước còn nóng thì ăn mòn sẽ rất nhanh chỉ 1 phút là được) - Khi thấy mạch đã bị ăn mòn hết thì xả nước sạch vào để rửa sạch. - Bóc hết đề can ra, xuống xe máy xả một ít xăng ra rửa hết keo bám trên mạch là sáng choang (có cái ốc và ống xả xăng chỗ cái bộ chế hòa khí đấy ạ :lol: :lol: ). - Bảo vệ bằng nhựa thông: Bỏ cục nhựa thông vào cái bát, trở cán tua vít giã nhỏ thành bột: - Xả 1 ít xăng vào và khuấy cho tan ra hết - Dùng chổi sơn (em lười đi mua nên dùng cái bàn chải đánh răng hỏng). Nhúng vào dung dịch nhựa thông và quét lên bo mạch, để kho là Okie + Em đã rửa mấy cái mạch rùi, đều Oke cả bác à
Có lẽ sau này nếu tìm được phôi PCB thật tốt em cũng sẽ tự rửa lấy mạch để dùng. Đặt làm bên ngoài với số lượng ít vừa đắt đỏ mà đôi khi lại không được như ý mình. Thanks các bác đã chia sẻ kinh nghiệm!
Em làm board lại rồi, không được đẹp lắm em dùng dấy ráp đánh qua cho sạch, sau đó hàn luôn linh kiện lên cho nó mới đường mạch chưa bị oxi hóa, rồi dùng nhựa thông phủ lên đường mạch. @ anh Thủy ơi phức tạp quá! @ thanggamo em làm giống như bác đấy, chắc tại kinh nghiệm còn non. Hai bo sau em làm đẹp hơn hai bo trước một tí

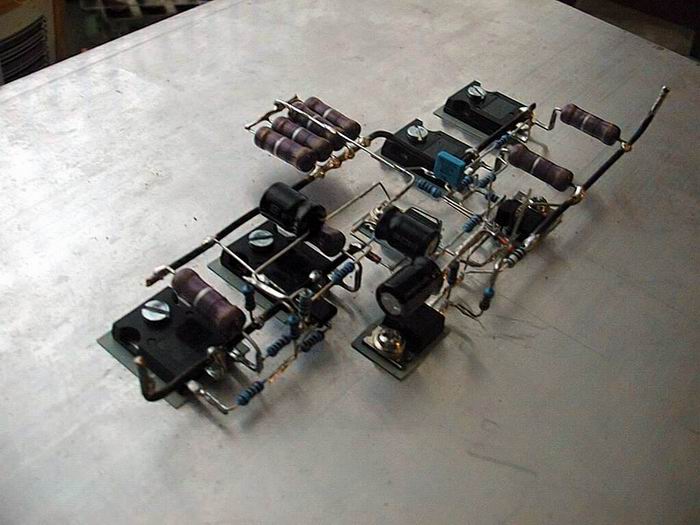

Good news: Thêm 2 chú khủng long mang tên Ngũ A Lạp nữa đã ra đời vào chiều hôm qua. Sẽ có bài và ảnh mô tả chi tiết sau.

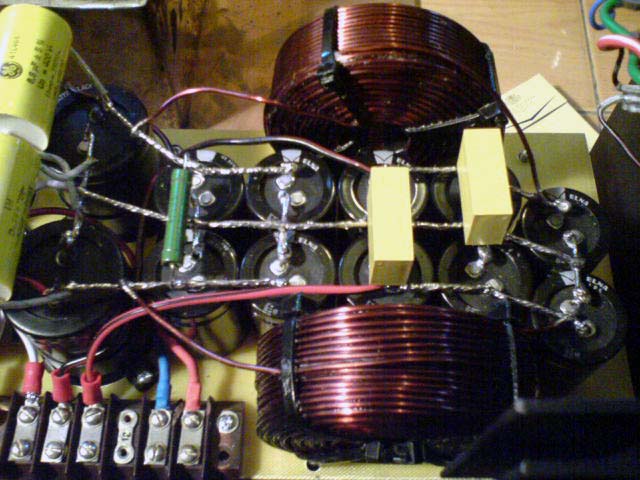

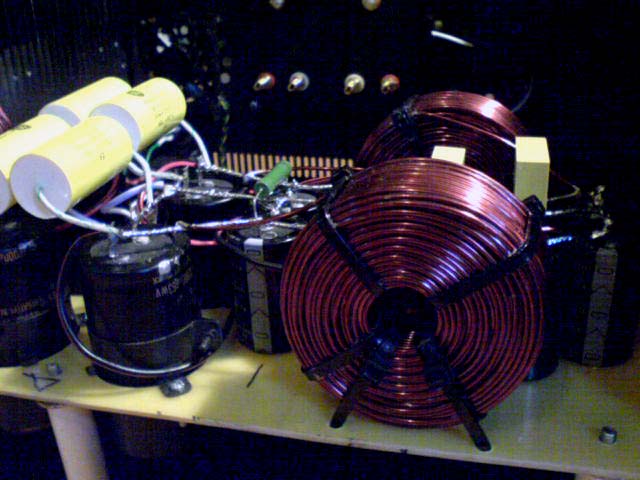

Quả là danh bất hư truyền! 100 nghe không bằng 1.. sờ thấy, nhìn ngắm bộ vó mấy con khủng long này em xúc động mãi, đêm về năm mơ thấy chúng nó hát..hôm sau vác .. ĐT ra chụp lun mấy kiểu làm kỷ liệm! Đẹp quá! Choke ai lại quấn như hàng hiệu thế kia bao giờ! chẹp chẹp!
Không cần phải dùng giấy nhám đánh đâu Connan ơi. Chỉ cần dùng dẻ tẩm xăng lau là đã rất sạch rùi, đánh lỡ "mòn đồng ==> giảm tiết diện dẫn điện đó" Dù sao cũng chúc mừng Conan vì đã có điều kiện cần và đủ để DIY Aleph 5 - Em dù rất muốn nhưng trong tay không một "manh giáp" thời gian hành chính thì nhà nước quản, thời gian ngoài hành chính thì "Amply vô địch" quản híc. Muốn đến nhà bác B&W mấy lần mà chưa sắp xếp được thời gian.

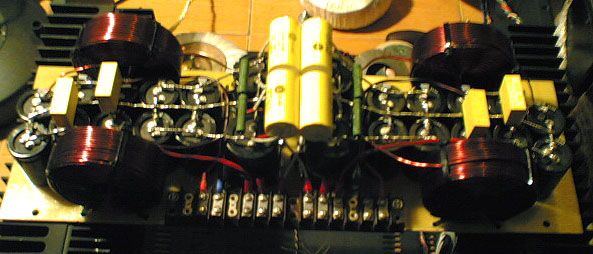

Chock này được đóng nhãn Sìtin, gã này theo trường phái "bypass everything" nên nhìn PSU của gã giống như một phòng triển lãm các loại tụ MKP và MKT :lol:
----- Hôm qua được nghe cái AL khủng long bạo chúa đồng hao với con ngũ alạp này âm chất hay quá, mình vội đi học trên đường đi vào tận hà đông vẫn còn thấy phê phê, biêng biêng.
Ầm một cái, đội ngũ aleph đã tăng dân số chóng mặt, mong chờ quả trình làng của các bác quá mất :lol:
... and bad news: Trong 2 chú khủng long mới ra đời thì một chú hiện đang có dòng DC offset rất cao: một kênh 500mV và kênh còn lại 2,5V. Aleph team đang khẩn trương hiệu chỉnh để đưa em khủng long sơ sinh này vào đời. Còn em bé mà bác ThuyLT đã nghe chiều qua thì... thôi rùi lượm ơi, hầu như không có dòng rò DC... ...chẹp chẹp, rất có thể em này sẽ trở thành khủng long bạo chúa trong tương lai (sau 100 giờ burn in và chịu khó bồi bổ thêm)!
