Bác Blue ơi em còn thiếu cái khaonr mạch in mà chưa rõ nằm úp nằm ngửa thế nào cả , bác làm ơn cho em xin PCB Layout đầy đủ và cho em cái địa chỉ đi đặt mạch đc ko ạ ? Hòm thư là : Silentsea037@gmail.com . Và nếu còn thừa đôi mạch nào thì tuyệt cú mèo, SMS cho em cái tin vui và thời gian rảnh để em hộ tống bác đi Cafe nhé . Số của em là 090 2238 555 . Rất cám ơn Aleph team và chúc cả nhà vui vẻ

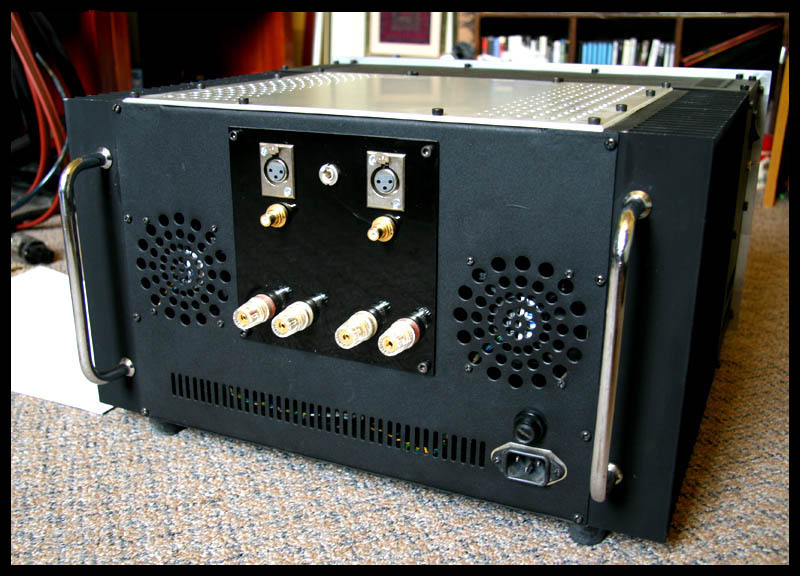

Để thi công Aleph 5 bác cần có các linh kiện sau (cho 1 kênh) : - Biến áp 600VA (hiện tại bác có 1 cục) - Tụ lọc 120.000uF (không biết của bác đủ dung lượng chưa) - Tản nhiệt (ít nhất 4 miếng như trong hình) - Điện trở : bác có thể kiếm ở các shop bán lẻ, tuy nhiên trị số hơi kì kì lẻ lẻ đấy. Với linh kiện đang có bác có thể nghiên cứu em Aleph3 thì hợp lý hơn Chúc bác thành công
[quote="BachDuong EF80 có thể thay thế cho EF86, dùng làm tầng đầu vào cho phono stage, hay đầu vào của pre amply đều rất tốt. EF80 cũng có thể làm bóng tải cho mạch Mu-stage và dùng cho nhiều ứng dụng khác nữa. Bác có bóng TFK là số 1 rồi, nhưng phải đủ cặp mới xài được.[/quote] Ối em nhớ nhầm bác ạ .nó là ECH81, EBF80, È89, 12BA6, 12BE6, 30Mp27, nhưng mỗi loại chỉ có 1 con, thế nên bác nào thích sưu tầm thì liên hệ em biếu ạ . Xin lỗi cả nhà vì em hơi lạc đề ạ .
-dạ BA thì em có 2 con Lioa 600W đấy chứ ạ .1 con nằm dưới mạch in đó . -Trở Vishay Dale thì hôm qua em vừa lên mua của bác anhdt cũng tạm đủ . - Tụ thì thừa 120k rồi ạ . - Tản nhiệt thì miếng này là 30x 18x 7 cm .nặng 4Kg .Em đang săn thêm 1 cái nữa còn nếu ko có thì em sẽ ghép và dùng Mỡ Cu làm tiếp xúc, cái laọi mỡ tản nhiệt trắng của các bác dùng để ghép tản nhiệt em thấy thua xa loại mỡ này của em ạ .Em sẽ dùng nhôm tấm và tản nhiệt chíp SK423 . - Căng nhất là IRF 244 và mạch in .Vì IRF 240 xịn shop đắt quá : 60k/ con . @ DIY-lover : Bác chỉ cho em tên mấy con 2SKxxx? với đc ko ạ ? Em sẽ thử phương án này xem thế nào, chứ 24 con IRF math xong thì có mà cháy hầu bao :? Cám ơn bác Tuânchuoi đã hỗ trợ .
Theo em mạch in không quá khó, bác BW sẽ gửi layout cho bác để bác đi đặt. Còn nếu tự làm thì bác gặp Conan, nhiều kinh nghiệm làm cái này rồi. Mấy con IRF240 mua về bác cũng chưa dùng được ngay đâu, còn phải match pair nữa. Tạm thời bác mua chừng 20 con ở Hàn Thuyên về rồi tính tiếp, giá sẽ mềm hơn nhiều. Tản nhiệt của bác là 30x18x7 thì cũng chỉ đủ cho 1/2 monoblock thôi. Bác phải có 4 miếng may ra mới đủ, thằng cu này nóng rực rỡ luôn bác ơi, mùa hè thì biết tay nhau ngay

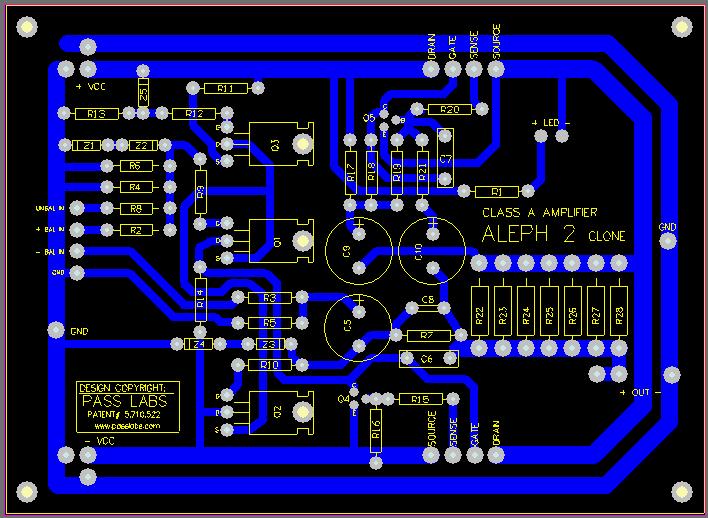

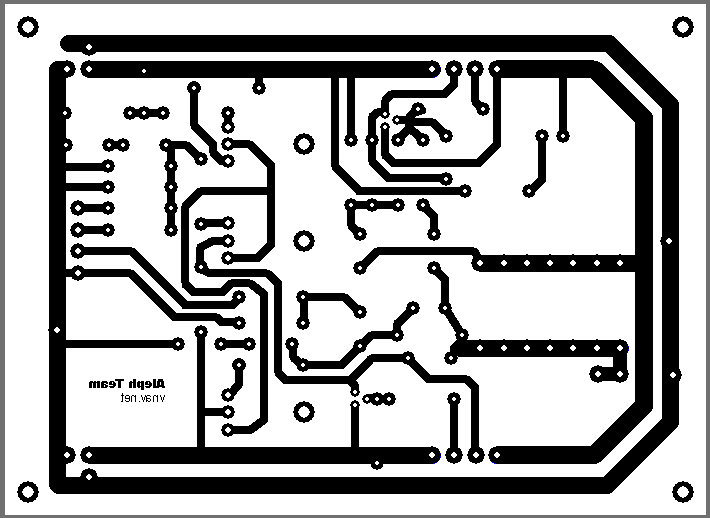

Gửi bác CafeNovember, Bác tải về, in ra film tỷ lệ 1:1 rồi mang đi đặt làm PCB. Em thường hay đặt in ở đường Quán Thánh, sẽ tìm lại địa chỉ chính xác cho bác sau. Nếu bác muốn tự làm lấy PCB thì có thể nhờ Connan hỗ trợ. Chúc bác sớm hoàn thành dự án!
Địa chỉ ở quán thánh đây: 156A - Quán Thánh. Số ĐT: 04.7163242. Bác liên hệ trong giờ hành chính nhé! Nếu tự làm PCB bác cứ hú em! Sò IRF 240 mua ở Hàn thuyên giá 17K một con. 9610 khoảng 7 K.
Ối ối sao các bác Feedback nhanh quá vậy, tuyệt quá, Cám ơn bác Tuấn và bác Blue cái đã :d . Các bác liệt kê hộ em công suất trở trong Schema kia với ạ ? Để tối nay em đến bác NCC mua luôn . -Mấy con 0,47 mà ko có thì tính sao hả các bác ? - Tụ 220Ohm có nên dùng Nichicon BP ko ạ ? nếu ko thì có nên dùng Elna Silmic ko ạ ? 30k/ con thì cũng hơi tốn hic hic . -
Cám ơn bác Conan nhiều .Cái vụ làm PCB hêt nhiều ko ý nhỉ ? vì nó có nhiều loại phíp mà :roll: - Các cao thủ cho em hỏi con tụ 220uF ( nằm cạnh đôi Zenner 9,1V đấu ngược chiều )mắc trên đường hồi tiếp là có tác dụng gì thế ạ ? Em ko dùng XLR thì có bỏ đi đc ko ạ ?
Ơ, em bắt bác 1 lỗi nhé, tụ gì lại ôm mới ấp nhỉ. Trước em dùng Blackgate STD nhưng thấy không phê lắm, bây giờ thay bằng Mundorf bi-polar thấy hay hơn, bác hỏi thử Saigonhifi xem còn không, loại này cũng không đắt lắm. Tụ nguồn chỉ có 120.000 uF cho cả 2 kênh như khuyến cáo của bác Tuấn chuồi có vẻ hơi ít bác nhỉ. Em thấy ông chú ruột bác Chuồi bảo phải cỡ 120.000 uF mới oách.
- Công suất trở, trị số cụ thể của từng linh kiện đã có trong part list rồi mà, xem cột Parts Spec nhé. - Tu 220uF nên dùng tụ loại tốt nhất trong khả năng vì nó ảnh hưởng khá lớn đến chất âm, khoai tây hay xài Nichicon Muse, Black Gate Standard... còn lão nhà giàu B52 chơi tận đến Mundorf bi-polar. Em khuyên bác đừng đu theo lão ấy làm gì, em tặng bác 6 chú Nichicon 220uF 50V nội trở thấp bác cứ lắp vào cho kêu đã rồi nâng cấp sau cũng không muộn. Thân mến
bác Blue_wave ơi bác cho em xin mấy cái board aleph này nhé, em ở sài gòn bác có thể gửi cho em được không ? em chịu phí cho, còn nếu ko bác gửi cho em PBC mạch in của board này nhé, mail của em : nguyen_duong_0811@yahoo.com, tỉ lệ 1:1 nhé bác ,em đặt người ta làm mạch cho dễ. cám ơn bác nhiều nha, khi nào gửi bác mail cho em để em biết, nếu được bác cho em số phone của bác để em liên lạc luôn.

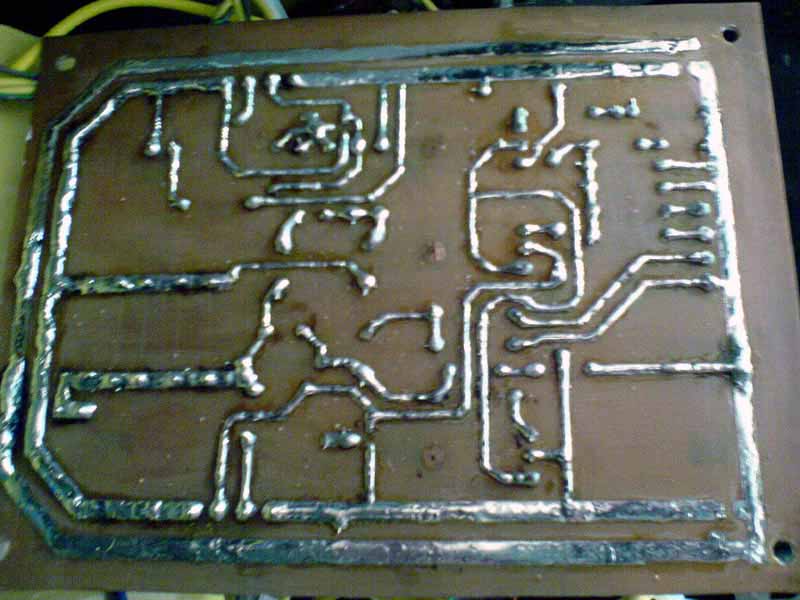

Mới nâng cấp tụ gì anh ơi bi-polar à? em đu với! Cafenovember: PCB em phải làm hai lần mới xong. Chỉ dùng một loại phíp thôi. Mua 2 tấm A4 là đủ dùng roài.Ưu điểm giá = 1/5 đi đặt. Nhược điểm là bác làm sẽ mất công, không thẩm mĩ, sau này bác mod lại nhiều dễ bị bong mạch đồng. PCB nếu bác đặt được ở đâu thì em đăng ký một bộ. Post cái PCB lên bác tham khảo. Lưu ý là đường thiếc là em không láng đâu nhá
Bỏ đi cũng không sao. Nhưng bác không thây hầu hết amp đỉnh cao mới có đầu vào balance hử :lol: . Đê khích lệ tinh thần bác, em post lại quá trình em làm sat si. Em chỉ có khoan bê tông với búa tạ, tay em thì tay búp bương nên sat si nhìn hơi ẹ :lol:
Xóm Aleph lại zui zồi @B52: 120K cho 1 kênh ạ. Ông chú em dạo này cũng có tuổi rồi, hay lẫn cẫn lắm nhưng cái khoản đọc trị số vẫn còn tinh tường @traivietnam : Nếu bác Cafe đặt PCB thì có thể bác sẽ giúp đặt luôn hộ bác. Layout bác BW post lên rồi đó bác ơi. Click vào là dùng được luôn mà. @cafe : 0.47ohm kiếm mấy con công suất watt lớn của các bác hay làm đèn cũng được, em thấy các bác đó hay dùng loại vỏ sắt công suất 3-5W.
Để thi công Aleph 5 bác cần có các linh kiện sau (cho 1 kênh) : - Biến áp 600VA (hiện tại bác có 1 cục) - Tụ lọc 120.000uF (không biết của bác đủ dung lượng chưa) - Tản nhiệt (ít nhất 4 miếng như trong hình) - Điện trở : bác có thể kiếm ở các shop bán lẻ, tuy nhiên trị số hơi kì kì lẻ lẻ đấy. Với linh kiện đang có bác có thể nghiên cứu em Aleph3 thì hợp lý hơn Chúc bác thành công bác tuấn chuối ơi nguồn cho mosfet sao mà áp cap thế ?
Có thế chứ, dưng mà em thấy giữa 110.000 uF với 140.000 uF/ch không có sự khác biệt nhiều, chỉ có vẻ dải trầm vững hơn tí chút (có vẻ thôi nhé), chắc là do tâm lý.
ô hô em lại bắt lỗi lại bác nhá .Thế hóa ra 120.000u của bác Tuấn chuối ko oách bằng 120.000 của "ông chú " bác Tuấn à he he ? @Bác Blue : Ôi bác đã có lòng thì em xin cám ơn trước, em sẽ liên lạc với bác sớm ạ .ko biết bác làm việc ở đoạn nào để em biết đường ạ ? Mà tụ của em cũng là Nichicon Bipola đấy ạ ? @Conan : để em liên lạc hỏi xem nếu tốn quá thì sẽ tự làm để dồn công lực chiến tụ ngon cho vụ Pre 1.7 , còn ko em sẽ đặt hộ bác luôn ạ . @Bê52? : Tụ em làm 140k uF ạ . @Tuấn chuối : Em mới thấy trở vỏ nhôm bọc như con Diode thôi ạ, nếu dùng 4 con 0,33 thay cho 0,47 có đc ko bác ? à mà cái vụ tản nhiệt em đã tin bác rùi ạ, tấm của em ko " đỡ " đc cho 1 vế rùi .bi giờ phải làm sao nhỉ ? Em đi săn suốt chiều nay mà hổng ở đâu có cả .Mà loại tản nhiệt chợ thì chất liệu kém nên tốc độ tản nhiệt cũng kém .ko biết cô Aleph của bác có dùng quạt ko vậy ?
He he... tưởng bác chưa có tụ này, bác đã có loại BP khủng rồi thì em lại cất đám tụ của em đi để dành hỗ trợ cho bác khác vậy. @traivietnam: đơn vị VA (Von/Ampe) chỉ công suất của biến thế chứ không phải điện thế đâu. Biến thế nguồn cần công suất khoảng 600VA và điện thế đầu ra là +- 30Von
