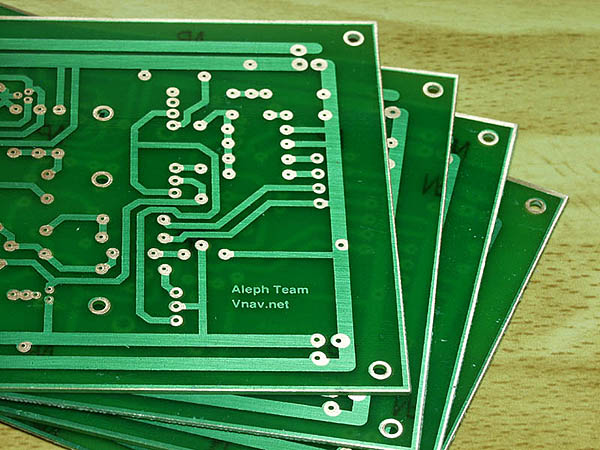

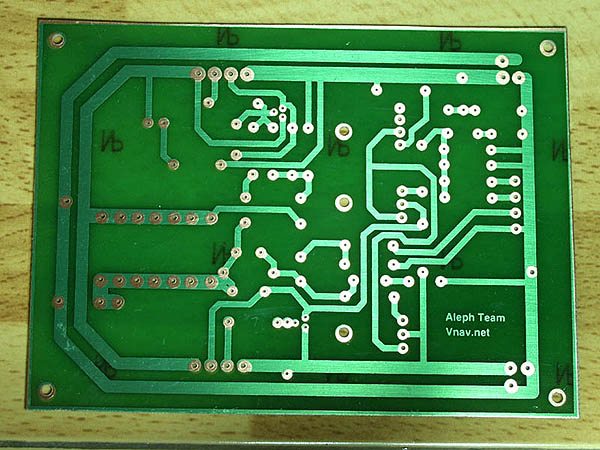

Em xin được tiếp tục chủ đề về Ngũ A Lạp với phần tiếp theo: PBC và sự xuất hiện thành viên thứ 4 của Aleph Team Vâng thưa các bác, Nguồn đã quấn rồi Sò đã matched pair Sơ đồ trước mặt Vớ lấy mỏ hàn Ta cắm điện nào! Híc... Mỏ hàn đã nóng Biết hàn vào đâu? Tới lúc này 3 kẻ ham chơi mới chợt nhớ ra... còn bo mạch chưa làm! Giữa lúc nước sôi lửa bỏng, thốt nhiên từ chiếc "vạn lý truyền âm" của Blue wave phát ra một giọng cười cực kỳ ghê rợn: - hé hé... có phải các vị đang đau đầu về bảng mạch cho Ngũ A Lạp? Mới thoạt nghe qua, giọng nói đó đã được nhận dạng, hắn chính là ClassA một cao thủ thượng thừa về các loại Lạp. Gã này quả là tinh như ma xó, chuyện gì cũng biết. Gã lại thường có thói quen chỉ hỏi những câu hỏi về vấn đề mà gã đã rất am hiểu . Vậy là vấn đề về PBC đã được giải quyết nhanh gọn và Aleph Team lại có thêm một thành viên cộm cán :lol:

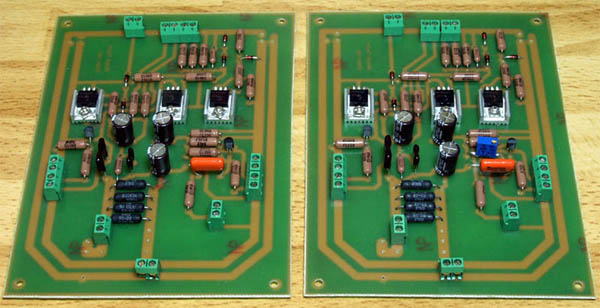

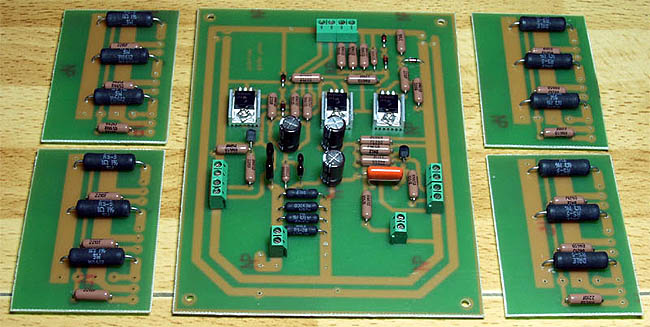

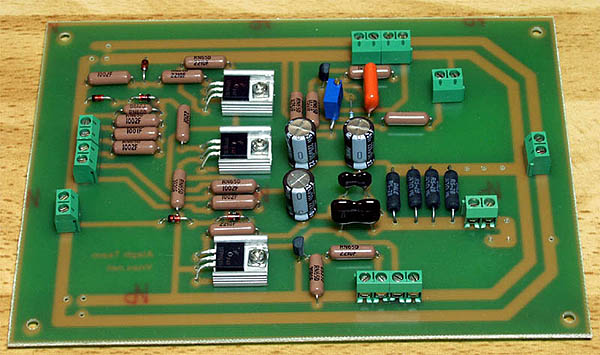

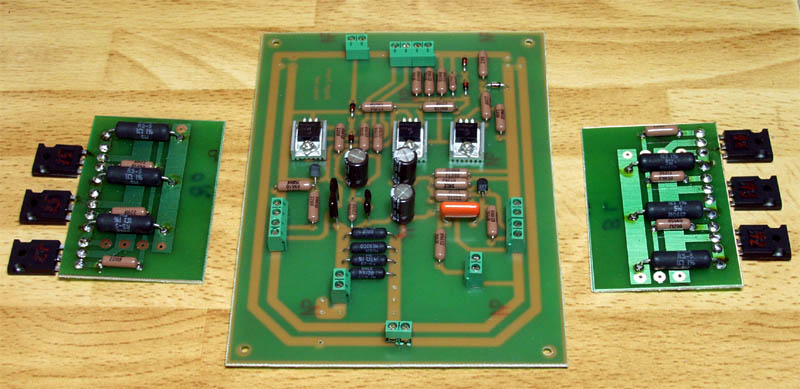

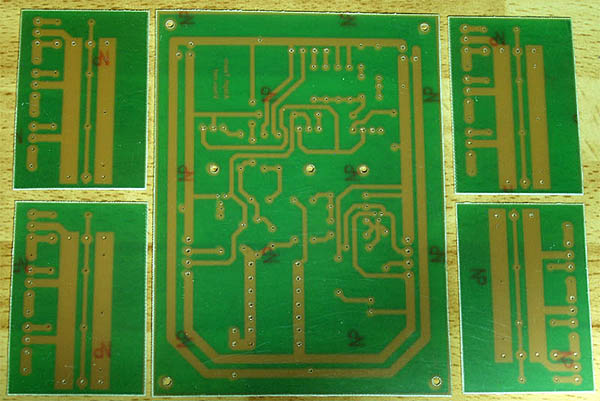

Setup PBC Công việc lúc này trở nên rất nhẹ nhàng, chỉ cần một chút kiên nhẫn và khéo léo: Mỗi monoblock cần 1 bo mạch chính và 2 bo gắn sò công xuất (trong đó 1 là bo bias, 1 là bo output) Các linh kiện áp sát PBC như: điện trở, zerne, cọc đấu dây... được hàn lên bo trước. Tiếp đến là các linh kiện chiếm không gian như: tụ, transistor ZTX… Cuối cùng là sò mosfet. Một vài chú ý khi hàn linh kiện: - Dùng mỏ hàn nhiệt để hàn chân linh kiện, mỏ hàn xung có thể làm chết mosfet - Kiểm tra thật kỹ các mối hàn ở chân sò, đặc biệt là chân G của IRF9610. Hở chân này lập tức sẽ đưa 3 người anh em IRF240 ở bo output lên đĩa…nhậu.

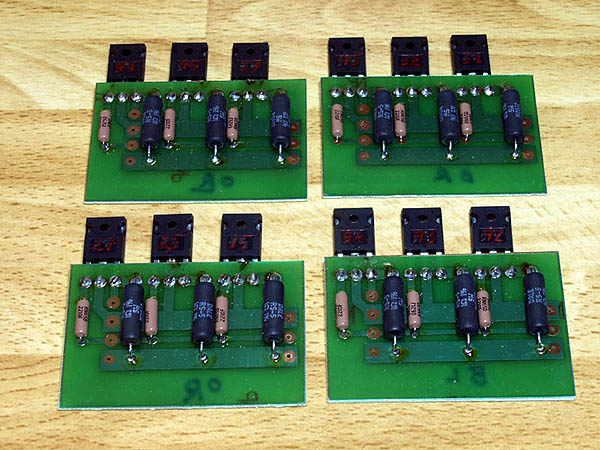

Sự cố đầu tiên Sau khi hàn xong điện trở vào bo output, đến phần ráp mosfet vào thì em mới phát hiện ra là PBC đã được in ngược. Lúc đó mới nhớ ra lúc giao film cho nhà sản xuất em quên không đánh dấu mặt trái, phải . Giải pháp là gắn linh kiện lên mặt trái (mặt có mạch đồng) :lol: Cũng may là trên main board có chữ nên họ làm đúng chiều, main mà cũng ngược nữa thì ...
Em định mấy ngày cuối tuần thử nhúng tái trước, rồi sẽ luộc nhừ từ từ sau. Hy vọng là sẽ burn-in chứ không phải là burn - out
Hic, hic phải nhìn qua gương để làm rồi :lol: phải kiểm tra kỹ nếu không sẽ gây hậu quả nghiêm trọng đấy, Nhìn linh kiện choáng quá :wink:
Hàng xịn hàng xịn, Nhìn phê quá, em cũng phải hàn thôi. Burn in chứ anh ơi "out" làm sao được, dân chơi phải tự tin
Cũng may bác ạ, chỉ có bo gắn sò công suất là ngược, trên đó chỉ có vài con trở nên cũng dễ thao tác. Làm xong rồi ngồi ngắm kỹ lại thấy lắp ngược nhìn cũng có cái duyên :lol:
Bác Bluewave đừng xông điện vội nhé, để em về xem lại lịch Vạn niên chọn ngày giờ Hoàng đạo, không có Hoả tinh đi tuần đã. Bác cũng nên chuẩn bị con gà, chai rượu để A Lạp Team làm lễ đóng điện cho em nó. :lol:

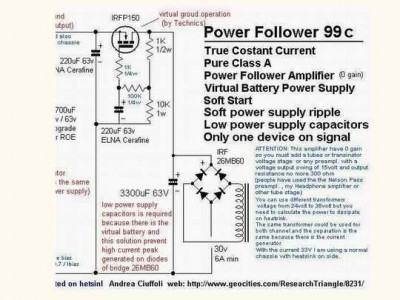

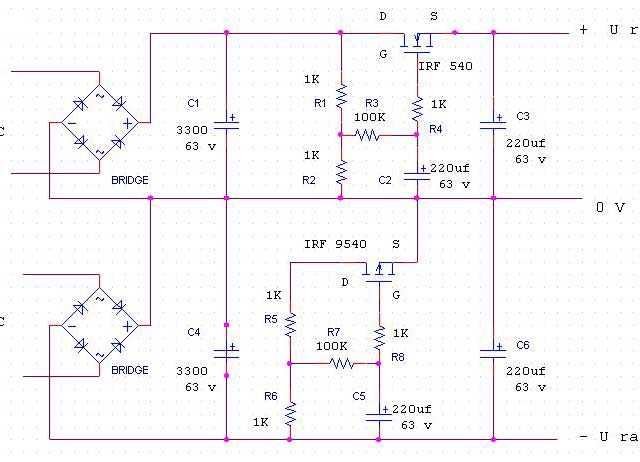

Theo gợi ý của bác Pices em đã vẽ lại mạch đối xứng!Các bác cho ý kiến không biết đúng chưa ạ? ( Ui! vội quá em vẽ thiếu roài! Còn một đường nữa nối từ cực D của IRF 9540 xuống - U ra nữa ạ )

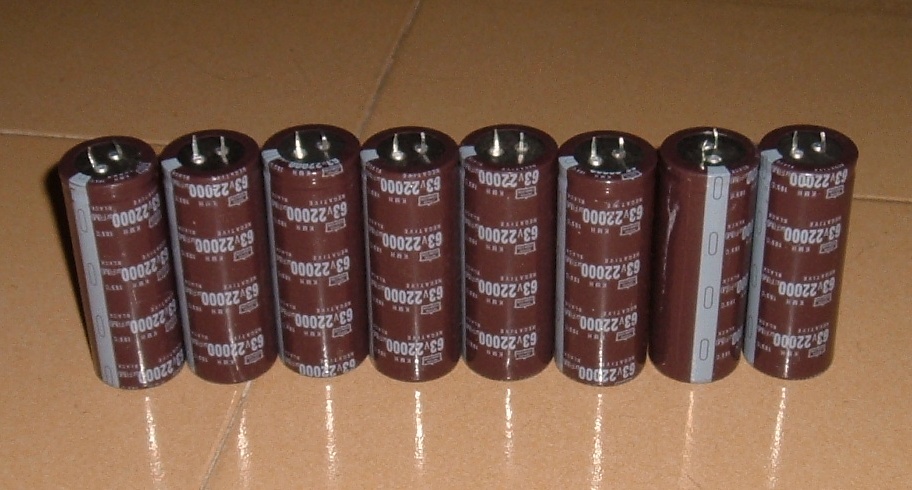

Thôi xong rồi, riêng tụ chồng lên BA nguồn đã cao hơn chassic một cái đầu. Phải cơi nới thêm một cái "tum" cho chassic rồi Chuối ơi :lol:
hichic sao lại bỏ chạy vậy anh, em test thử mấy quả, hôm qua giờ chưa sụt áp mà >> dùng cũng tốt mà anh
Cực S của con IRF9540 bác nối xuống mass như thế thì đi đời em nó mất. Mạch của bác còn sai nhiều, bác nên vẽ lại đường nguồn âm làm sao cho các linh kiện nối với nhau giống y như nguồn dương ấy,
Bác pices viết mỗi 2 dòng em cứ thế mò theo thui! Chủ yếu để các bác ấy nhìn ngứa con mắt bên trái đỏ con mắt bên phải mà ra tay giúp :lol: ! Bác sửa cho em với!

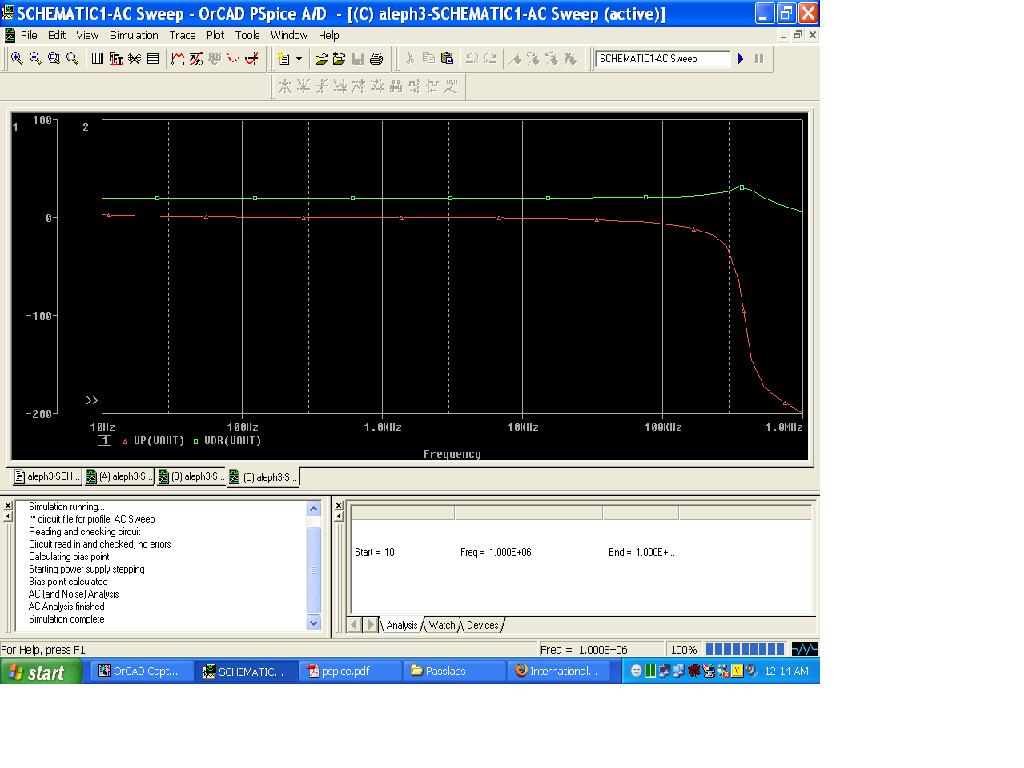

Thông tin mới nhất tử Aleph Team: đã đóng điện thành công phần nguồn, thuộc giai đoạn một của dự án. Bác Sóng Xanh sẽ cung cấp thông tin về giai đoạn 2 trong thời gian sớm nhất. Tiện thể mời các bác xem kết quả mô phỏng đáp ứng của mạch Tam A Lạp
