DIY Ampli Karaoke dùng toàn tube,có bác nào quan tâm?

quote="Ultraline"]

Chưa vẽ xong nữa bác ơi,mới xong khoảng 70% thôi,vừa làm vừa chơi mà :lol:

Hix,tết này em với bác mổi người 1 cái chơi cho khác thiên hạ. :roll:[/quote]

Em cũng khoái vụ này nhưng khg biết về điện tử chứ nếu biết thì đu theo rồi,hic...Hay là có bác nào nữa ráp giúp em vụ này nhé!



Được đến đây rồi,hơn hôm trước 1 chút xíu. :lol:

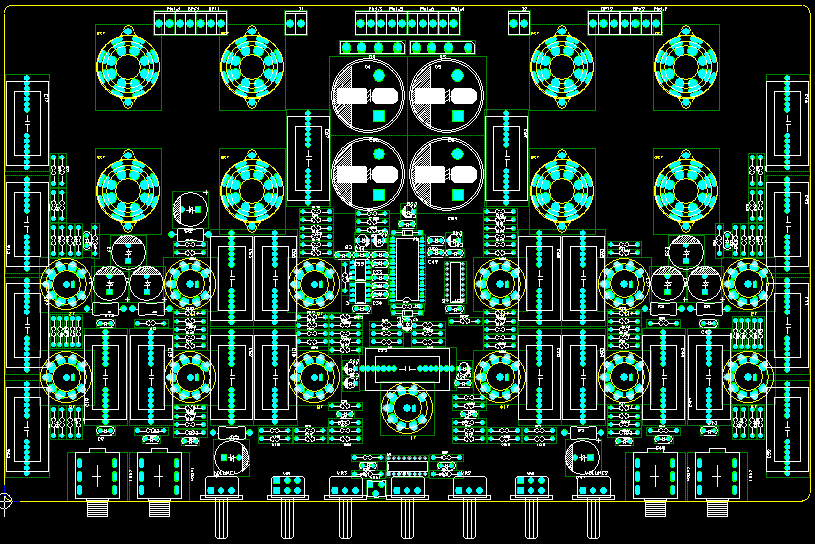

Thêm được chút nữa.

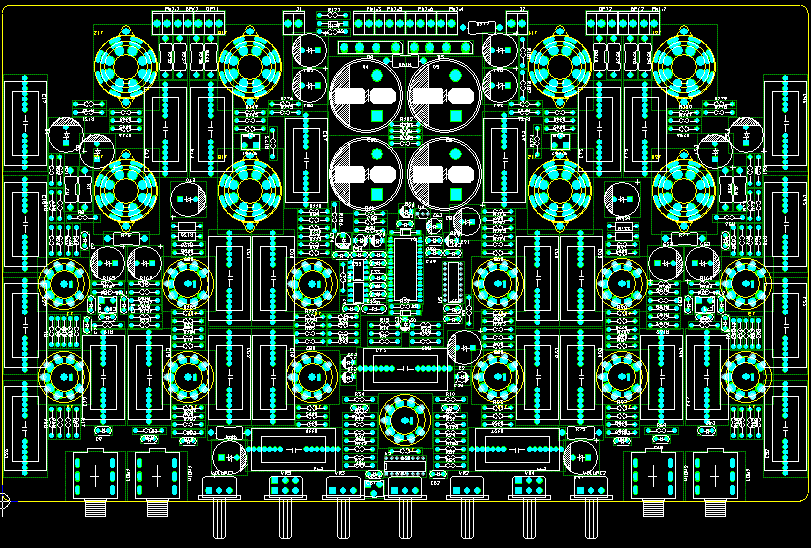

Linh kiện nhiều quá,sắp xếp...đuối luôn,ampli bán dẩn linh kiện nhiều hơn nhưng em không ngán vì nó từng modul rời sau đó ghép lại còn cái này chơi 1 tấm PCB duy nhất mà lại gom hết các chức năng luôn...ngán quá.



Đã vậy còn phải sắp xếp sao cho đối xứng nữa chứ. :roll:



Cô lên bác UL bác mà càng khổ thì AE đỡ cực



Đêm nay em lại tiếp tục dự ớn.

Các bác chờ xem kết quả lúc 1 giờ đêm nay,tới đâu hay tới đó.



Hi everybốđỳ! Đây là up date đầu tiên của em năm 2010.
Em ủng hộ ý tưởng ngọt ngào của bác chủ Dự ớn.
Tán đồng quan điểm của bác Wildhorse
Chắc sẽ là rất hay!!



em cũng muốn theo dự án của anh lắm.nhưng mà vụ đèn đóm em không biết mua ở đâu cả.



Bác mà theo thì Em để lại cho một ít đủ theo dự án



dạ ,cảm ơn bác trước.để bác UL tính toán xong phần thiết kế em sẽ bắt tay vào làm.khi nào cần tube em sẽ alo cho bác nhé.



Hix, đã sắp xếp xong phần linh kiện, gần về đích rùi...


Mạch ít linh kiện quá...



Schematic hoàn chỉnh.



Tổng cộng là 21 bóng đèn bao gồm các loại phải không bác?
bác có thể gởi cho em file schematic này rỏ hơn được không ạ?

thanks



Cho em cái mail đi,có ngay :lol:

Hix,21 bóng và 29 tụ nối tầng,hãng Wima nó sắp giàu to rồi :lol:

Lúc này bác chuyển qua làm phát thanh truyền hình hay sao mà cái avatar có 3 màu cơ bản thế :roll:



waangfu77@yahoo.com
hehehe em thì chỉ thích những thứ gì cơ bản thôi. từ những cái cơ bản này mình sẽ có những cái cái cao siêu, cái này có ý nghĩa trong photo lắm đấy bác ạ.



Check mail đê :wink:
Em gửi file capture cis,máy bác có orcad mà

Thân.



Cho em cái Schema luôn nha bác UL mail của Em :nguyenthanhuc1969dn@gmail.com



Kích thước mạch in bao nhiêu vậy bác UL nhắm chừng cái chassic Em đủ chỗ khg



Orcad nhé bác.

Bác check mail đi

Kích thước đây ạ: ngang 390mm,dọc 240mm



Thân.



May mắn quá chassic Em kích thước ngoài 420x380 kích thước trong 390x350 vừa đủ chiều ngang . Tiếp tục đi bác



Em vẽ đâu có cho nó lọt ra ngoài size chuẩn là 425mm được,em chọn 390mm là đủ cho bác chừa 2 cái hông mổi bên khoảng 15mm.
Em chọn chiều dọc là 240mm để lắp biến áp(2 OPT,nguồn) phía sau khoảng 120mm nữa là 360mm cho toàn máy.

Thân.



Nói chung chứng tỏ Bác có nhiều kinh nghiệm trong thiết kế PCB Mình tin tưởng bác. Vụ này mình theo nếu cân đối được tài chính minh có thể làm 3 bộ cho ông cho bố mẹ, bố mẹ vợ, và mình nhưng để xem chi phí một cái bao nhiêu đã



Theo tiêu chí ULC thì cỡ 5 chai Hennessy XO đổ lại.



Bác UL ơi cho em theo với
Nếu bác có đặt board thì cho em đăng ký một bộ với.
Em và anh newpower làm chung cơ quan
Bác cho em xin schematic và PBC với
mail của em: sinhlk@yahoo.com



Bác Un ơi. cho em 1 schema với. plugionhikop@gmail.com



Đã gửi cho 2 bác,check mail giúp em nhé.

Thân.
P/S: Bác Bluestar xem lại mail,em gửi nó báo lổi,không gửi được.
