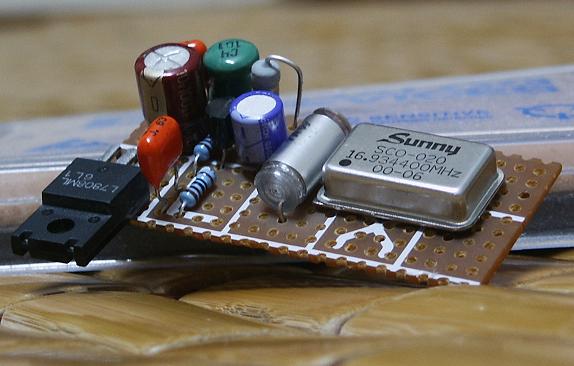

Trong đầu CD thì phần DAC được coi là cái đầu Còn trái tim của nó là thạch anh tạo xung nhịp. Tim mà yếu thì thì đầu khó tỉnh táo được mời các bác cùng bản về trái tim của đầu CD. Em đang thực hiện ghép tim cho đầu CD đây.
Chuyên viên cao cấp DAC Planet ơi , cho cái sơ đồ , bảng liệt kê linh kiện để học theo với . Cảm ơn .
Cái clock này nguyên lý thì rất đơn giản. Đầu tiên các bác cần kiếm một cái Crystal Oscillator loại tốt (gọi tắt là XO). Cái này có 4 chân chứ không phải 2 chân như cái Crystal thường thấy ở trong đầu CD. Làm cho nó một bộ nguồn 5V chất lượng cao sau đó lắp vào đầu CD thay cho cái 2 chân. Nhìn chung đầu CD high end của Âu Mỹ thường dùng XO loại 4 chân rồi nên muốn làm hay hơn nó cũng tương đối khó còn phần nhiều đầu Nhật Bản dùng loại 2 chân rẻ tiền chất lượng không cao nên thay cái này vào sẽ thấy hiệu quả rõ rệt. Loại 2 chân cũng có thể convert thành XO được nhưng phần mạch khá phức tạp và cũng phải dùng con con crystal chất lượng cao. LC Audio hay làm kiểu này. Hãng này có công bố công khai mạch trên website của họ. Nhưng món này khó xơi lắm. Có một thiết kế khác cũng rất nổi tiếng đó là Kwak Clock (do Elso Kwak thiết kế). Muốn giao lưu với tay này mời các bác vào trang http://www.diyaudio.com Còn làm theo kiểu của em thì đơn giản hơn. Chất lượng phụ thuộc vào 2 yếu tố: 1. Chất lượng của bản thân con XO 2. Chất lượng của phần nguồn (tối quan trọng) Phần nguồn có rất nhiều cách làm. Chỉ 1 con 7805 cũng có thể chạy được nhưng hiệu quả không cao. Dần dần em sẽ post lên các sơ đồ để các bác tham khảo. Cái mạch hiện nay em đang dùng cũng thuộc loại tạm tạm thôi. Còn có nhiều thiết kế nguồn gấu hơn nhưng em chưa có thời gian cũng như linh kiện cần thiết để thực hiện. Phần này bác nào được đào tạo cơ bản về điện tử thì chắc rành hơn em. Các bác cứ bình tĩnh rồi em sẽ công bố hết các tư liệu cần thiết.
SUNNY 16.934400 Mh --> chính xác đến hàng đơn vị !!! Bác tìm loại 78L(N)xx mà dùng (ít ồn) , hay là ta trao đổi "tù binh" nhỉ ???
Đề nghị của bác hay đó. Nhưng em thắc mắc một chút làm sao biết 78L(N)xx ít ồn hơn hả bác. Còn đây là specs của con XO http://www.sunnyna.com/en/products/pro02.htm Có cả thông số về jitter ở đó.
Mấy con 78L(N)xx cấu trúc dùng ít transitor (mắc //) làm tải tầng ra (dòng nhỏ) , mấy cái mạch giải điều chế Analog và tầng RF amp hay dùng 78L(N)xx loc nguồn
REG104 nếu xét trong dòng IC thì gấu đấy gần bằng con LT1762 của Linear Tech nhưng nếu so specs với cái này thì thế nào? http://www.tentlabs.com/Products/cdupgr ... index.html
Vừa rồi có bác xài tl431 làm nguồn cho XO bị trục trặc. Em post cái bảng tính này để các bác dễ thiết kế mạch cho tl431. Chú ý điện trở đệm nối tiếp phụ thuộc và dòng yêu cầu. Con XO chỉ cẩn khoảng dưới 20mA thôi.
Mục tiêu của nó là low noise đấy bác ạ. Điện áp không ổn định cũng là một dạng nhiễu ở tần số thấp thôi. Do vậy nó mới dùng con ad797 super low noise. Nhiễu nguồn ảnh hưởng đến phase noise của clock --> jitter Nếu cần cho ứng dụng khác dòng lớn hơn thì chắc có thể buffer bằng transistor.
Em lại nghĩ là các xung clock trong các mạch số ảnh hưởng làm nhiễu nguồn nên cần phải xử lý mạch nguồn và lọc nhiễu tốt. Ví dụ điển hình nhất là em làm 1 mạch nguồn, khi chạy tải thuần trở không có dao động thì rất bằng phẳng nhưng khi cấp cho 1 mạch dao động thì nguồn cũng bị dao động theo.
Theo em điều nầy hoàn toàn chính xác. Vấn đề là làm sao xử lý tối ưu và hiệu quả bằng những linh kiện không quá khó mua để mọi người trên 4rum ai củng có thể làm được.
Những linh kiện này đâu có gì khó kiếm hả bác? Chợ trời có đầy rẫy. Các bác cứ thử xem. Những bộ clock high end thường dùng biến áp nguồn riêng luôn và hoạt động hoàn toàn độc lập với bộ nguồn của đầu CD nhưng mạch lọc và ổn áp nguồn vẫn phải khá cầu kỳ đấy.
kính thưa các cụ , Cụ planet tổng kết lại cho anh em một số loại clock tiêu biể hay dùng trong các loại đầu từ cỏ đến cao cấp để có gặp chai XO lâu năm nào ngon thì anh em bắt luôn thì đến lúc cần dùng là có sẵn và đỡ mất công vì mình nhớ mấy ông này hình như bọn máy tính nó có nhiều lắm mỗi tội là không biết có dùng được không.
hihihi các bác planets nói là linh kiện phụ trọ thui còn con XO đấy thì ..... có đấy nhưng ko xài được
Đúng đấy ! Có chỉ dẫn cụ thể sẽ dễ dàng hơn ! Ăn thua nhau còn ở độ chính xác nữa thì phải / Em đã từng ra chợ Banmo Plaza mua mấy cái clock (chỉ hỏi người bán mỗi tốc độ đúng là mua ) về cho một anh bạn Về giở ra là cái loại 2 chân <=> Không dùng được
