Sau nhiều lần bụp như vậy thì bác kiểm tra lại cái nguồn nuôi mà bác tiêm vào đó đi xem còn đủ không?
Nguồn em dùng pin 9V rồi dùng LM1117 để chỉnh xuống 5V ạ, bác nào có máy hiện sóng không ạ, em muốn nhờ test hộ em xem con clock này còn sống hay chết rồi. Thanks các bác
em có 1 con ic 04 chân nó ghi là 22.1184Mhz nên em nghĩ nó là clock. kích thước của nó tương đương con opamp loại 04 kênh ( 16 chân ) nhưng nó chỉ có 04 chân ở 04 góc thôi. Tương ứng với 04 chân có các ký hiệu E, A,C và dấu (-). Có bác nào biết loại này không, nó dùng làm cái clock diy được không ạ, và cách đấu như thế nào? bác nào giúp em em xin cảm ơn ạ :mrgreen:
Em có 1 con clock 4 chân tháo từ soundcard định mod cho CDP nhưng nó tần số của nó là 16.384 Mhz còn CDP thì dùng con 16.9344. Ko biết em thay vô có được ko các bác.
Hix, một cái card tháo được 3 con nhưng chả dùng được con nào, con thì 16.384, con thì 22.5792, 2.576. Thế thì phải đem ra cưa cắt rồi .
CD của em mod clock rồi, chất lượng âm thanh cải thiện rõ rệt, chi tiết hơn trước nhiều. Nhưng lại phát sinh 1 vấn đề là với một số CD dải cao bị rạn vỡ Khắc phục vụ này thế nào các bác ơi? hép mi với :!: :!: :!:
Em kiếm được vài cái clock 4 chân, nhưng nó ko đúng tần số em cần. Các bác chỉ em cách mổ tim với, chừ mình mở cái vỏ sắt bằng cách nào ạ. Em thấy các bác bảo là phải mài cái mép nhưng em ko phải mài mép nào, mép trên hay mép dưới.
Mài 2 mép bên hông ấy.... ..... nhưng có cách dễ hơn là dùng dao mỏng tách đều khe tiếp giáp giữa nắp và đế, có thể phải dùng vật gì cứng cứng để nện vào lưỡi dao mới tách được, nhưng bác phải hết sức kềm chế vì nếu nện vào mạnh quá thì lưỡi dao sẽ cắt luôn hết mấy cái linh kiện bên trong. Chúc bác thành công. P/s: nếu bác làm không thành công và tần số clock bác cần là 11.2896 MHz hoặc 16.9344 MHz thì ới em.
vụ này e làm rồi, để trưa về e post ảnh cho bác coi. Cụ lấy dũa theo đường màu vàng e vẽ, chỉ dũa 3 cạnh thôi, để sau khi hàn Xo mới vào, cụ bẻ nó trở lại như cũ.
Đúng là buồn ngủ gặp chiếu manh, em đang cần 1 con 16.9344 để mod cdp với 1 con 12mhz để làm usb dac. Nhưng mà em muốn tận dụng mấy con này vì em có tới 6 4 chân con lận, trong khi thạch anh 2 chân để cấy vào thì em lại hông có .
Bác thay cho con CD nào thì gỡ ngay thạch anh 2 chân của nó mà gắn vào con XO, vừa đúng tần số, vừa tiết kiệm
Re: Reclocking Esoteric 10XW Thưa các Bác, nhờ vào các bài hướng dẫn và lời khuyên về hiệu quả của việc thay clock trên các mạng và của riêng VNAV ta và với sự trợ giúp kỹ thuật của Bác Tamhop, em tuy không phải là dân kỹ thuật cũng ráng hí hoáy làm và kết quả là rất khả quan. Dưới đây là một số bước hướng dẫn thao tác về hình mà em đã thực hiện mong giúp cho người tay mơ như em cũng có thể làm được. Bài post này xin thay lời cảm ơn đến các DIYers trên diễn đàn đã có những trao đổi rất hữu ích về clock cho anh em noi theo: Trước hết, em xin khuyến cáo một số điểm trước khi thực hiện đối với những ai chưa rành mod: 1. Gỡ nguồn điện ra khỏi máy. Đợi một thời gian để điện trong tụ xả hết 2. Vì có nhiều thứ cần tháo gỡ để thao tác, cần chụp hình kỹ các vị trí trước khi tháo để khi lắp lại không lắp lầm. 3. Có nhiều vít, nên tách riêng các bộ vít theo từng set để khi lắp vào không làm hư răng các vít do lắp lầm. Khi gỡ các bộ dây dẫn tín hiệu cần chú ý để tránh làm gẫy hoặc hư các dây này vì thời gian đã làm lão hóa các bộ dây. 4. Khi tháo board và thao tác trên mạch cần đeo wrist trap nối mass để tránh làm hư các chipset do nhiễm điện từ từ tay khi thao tác. 5. Xử dụng dây đồng hút chì để xả hàn cho sạch và an toàn vì vị trí của clock rất gần với chip nên tránh làm hư chip hoặc tróc board. 6. Khi hàn cần vuốt chì trước các dây để hàn cho nhanh tránh làm nóng board. 7. Làm vệ sinh các trạm nối dây, Kiểm tra kỹ lưỡng các cực âm dương của điện trước khi đấu nối. 8. Điều cuối cùng: nếu các Bác không thấy tự tin, xin đừng làm. Em xin không chịu trách nhiệm về bất cứ hư hỏng nào gây ra khi các bác mod :mrgreen: Nào, bắt đầu với: Bước 1: Tháo nắp máy trên, Board Servo PCB chứa clock nằm bên tay phải của hình. Vị trí clock và 2 tụ nằm 2 bên cần gỡ theo hình bên dưới.
board này ghi kỹ quá, nhìn là biết clock 16.9 Mhz ngay. em nghĩ bác nên chỉnh hình trong paint, rồi thêm mũi tên vào vị trí cần chú thích... cho sinh động và chi tiết hơn. thân,

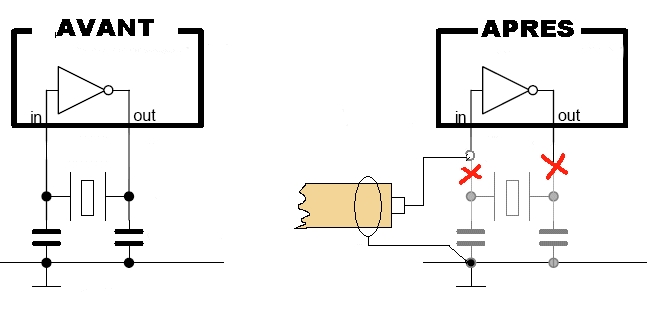

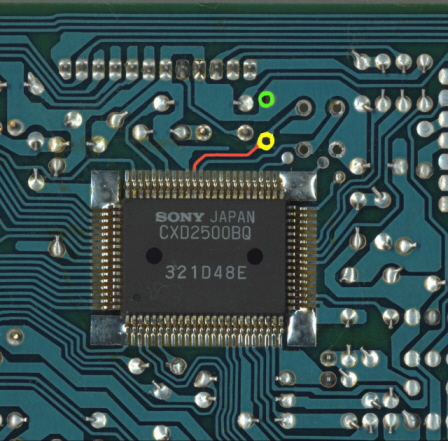

Cảm ơn Bác tcqanh. EM đã chỉnh lại đánh dấu vàng vào clock và tụ cần tháo Bước 2: Lật mặt dưới board, xác định chân clock và tụ, dùng đồng hút thiếc hàn và gỡ clock ra. Hàn dây coaxial theo vị trí điểm, lõi dây vào nơi đánh dấu vàng (chân số 54 /80 chân của chip) và mass vào vị trí đánh dấu mầu xanh. Em dùng hình mod teac 10 có servo board tương tự như esoteric của trang web http://www.dcx2496.fr/vrds10.php minh họa thay dễ nhìn hơn.

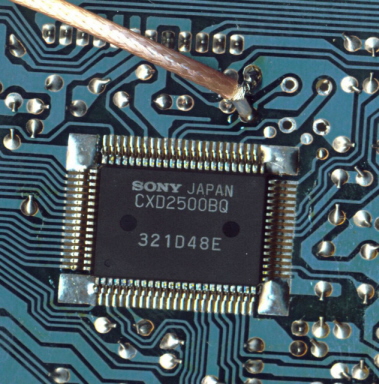

Bước 3: Tụ và clock tháo ra. (em vẫn dùng hình trang web nói trên). EM cắm dây từ trên xuống và hàn dưới board.
