Và cuối cùng là phần I/V ... cũng còn thiếu một ít trở, tụ ... Chắc em phải nghe lời bác Hành Tinh nâng cấp con trở 3.3K lên 1W quóa ... thấy nó nhỏ xíu à, cũng hơi lo lo :roll:
Bác đừng nên hàn hết linh kiện luôn như thế này. Mấy con trở đệm từ phần nguồn vào mạch để sau khi đo đạc xong phần nguồn hãy lắp vào. Bo receiver thì để lại các ferrit bead sau khi đo xong nguồn hãy lắp.
R61 và R62 trên bo mạch DAC chính là 2 con tiêu tán công suất rất lớn. EM nhớ là tiêu hao khoảng 0,5W nên dùng điện trở 2w ở đây. Con 3.3k trên bo i/v/ thì cũng hơi nóng thôi nhưng nó có vị trí quan trọng nên phải dùng trở loại tốt và dư thừa công suất.
Biến áp cho bo I/V thông số như thế nào vậy bác Planet. nguồn +- 35VAC 1A có được không ạ. Bác Pencil_Tube chơi tụ khủng thía
Mấy con tụ màu đỏ quanh IC PCM63 là tụ Elna ... nhưng ko phải cerafine, nó không ghi hiệu nào cả, chỉ ghi chữ "for audio" ... đống này em cướp được của ông bạn :mrgreen:. Nếu nghe dở quá thì em lại tháo ra :cry: 4 con tụ C3,C4,C5,C6 là elna Cerafine 10V/100uF ... cũng là trấn được của ông bạn :mrgreen: (giờ mỗi lần em tới nhà chơi là ông ấy lo canh me, sợ em vặt đám tụ ổng để dành - nhưng mà em có tay trong :lol: ) Trùi nói xấu tui hở ? lần sau tui để carame ghi hình hế hế .
35V thì cũng được hơi cao đó bác -->tỏa nhiều nhiệt trên lm317 và lm337. Em dùng 30-0-30 thôi. 1A là đủ rồi. Bác cứ tính sao cho sau cầu nắm và tụ lọc nguồn tầng đầu có điện áp khoảng +/-35V là ngon.
LM317 và LM337 trên main pcm63 board khá nóng. Các bác lắp cái tản nhiệt dài hơn cái của bác pencil_tube ở trên thì tốt. IRF 610 ít nóng lắm các bác không nên gắn tản nhiệt. Class A phải để sò hơi nóng chạy mới tít :mrgreen: Cách sắp xếp bo mạch các bác nên làm đúng như hình máy của em đã post. Không nên đi dây tín hiệu dài loằng ngoằng. Cầu nối giữa các board nên làm dây đồng trần không vỏ bọc. đầu vào digital và đầu ra em đếu nối bằng dây trần tuốt. :mrgreen:

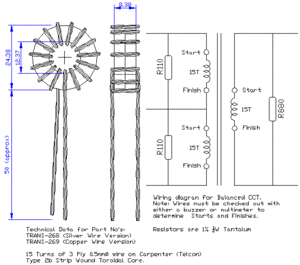

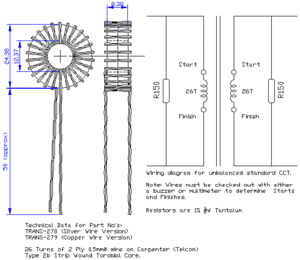

em thì lại thích đi dây có bọc vì độ an toàn cao hơn, quan trọng là đi dây thật ngắn thật gọn để tránh nhiễu thui, (hichic nói thì thế nhưng nhìn vào cái pre của em nó cứ như là mớ bòng bong ấy. :lol: Cái biến thế digital input em cuốn theo kiểu nào thì được vậy bác planet.
Đi dây trần cũng không thể chạm chập gì được đâu bác vì mình dùng dây lõi đơn và mỗi đoạn nổi chỉ khoảng <4cm thôi. Cầu nối giữa các bỏad thì chỉ 1-2 cm Biến thế mình cũng đã từ quấn, chạy được nhưng nghe dở tệ. Có thể là do quấn không chuẩn hoặc lõi dỏm quá. Mình mua biến áp xung về xài thôi.
Bác Hành Tinh ơi, mấy con tụ 22uF quanh con PCM63 ấy (12 con thì phải) bác đang dùng loại nào vậy?! Em định chơi loại Elna 10V/100uF vào đây, bác có thử dùng elna cerafine chưa, nếu bác dùng roài cho em ít thông tin với! Em vừa update board main với C3,C4 là Cerafine Bi-polar 47uF và C5,C6 là BG 6.3V/100uF ... không biết như vậy có ổn không?! Có kinh nghiệm gì về phối ghép các loại linh kiện bác share cho anh em với! Thanks bác thật to
Elna cerafine đùng tốt rồi bác ạ. Tụ này chất tiếng ấm ngọt. BG thì quá tốt không còn gì để nói. Bác cứ để chạy thử xem chất âm thế nào rồi tính tiếp. Những con 22uF bác cứ tăng lên thoải mái đến 100uF cũng được. Nhìn chung thì mình thấy toàn bộ điện trở trên board analog rất quan trọng nên dùng toàn loại low noise là hay nhất.
Các bác định dùng board i/v cho pcm56 chú ý. Theo tham khảo ở đây http://www.diyaudio.com/forums/showthre ... genumber=7 R6 và R7 cần đổi thành 6k6 R10 và R11 đổi thành 3K Lý do là tín dòng ra của pcm56 chỉ bằng 1 nửa của pcm63.

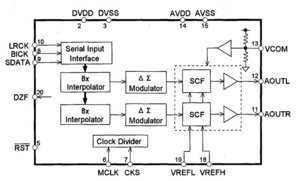

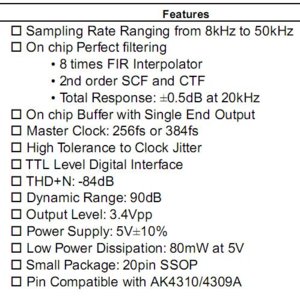

Hiện em đang có 4 con này để làm với bo của bác. 1 con AD1865, 2 con AKM4309AVM và 1 con PCM1729E chân tương đương với AKM (hai con này em tháo máy PS1) bác xem cho em con con AKM và con PCM dùng bo I/V thì có được không ạ. đây là thông số của nó. em thấy nó có Bufer single end output rồi.
Con AKM là loại ra tín hiệu điện áp nên không dùng được với bo i/v. Con PCM1792 là loại tín hiệu ra dòng nên có thể dùng được tuy nhiên cũng phải thay đổi trị số vì con này dòng ra rất lớn. Hai con này không giống nhau đâu. AD1865 thì làm giống như pcm56.
Cái biến áp này mình mua thì chọn làm sao bác Planet? Bác chỉ cụ thể em được không? Hay chỉ nói là tỷ lệ 1:1 thôi? Lấy cái cục biến thế của cái card modem được không bác?
