Bác tham khảo về biến áp tín hiệu digital trong file đính kèm. Loại em đang dùng là loại này: http://www.midcom-inc.com/Products/Digi ... 98-LF3.pdf
Bác cứ thay đi, không ảnh hưởng nhiều đâu. Nảy sinh vấn đề là em chạy thử simulation với I input 1mA p-p, R6=6k6, R10=3k thì đáp ứng tần số có fc rơi vào khoảng 15kHz. Để chuyển fc dịch lên cần thay tụ 2n7 thành tụ 2n2, lúc này fc khoảng 22kHz. Nhưng biết đâu để nguyên tụ nghe lại analog hơn, có chất LP hay băng cối thì sao nhỉ
Đúng như bác ClassA nói đấy ạ. Tuy nhiên theo em fc nên để tầm 40khz vì tại tần số fc thì tín hiệu đã suy giảm 3db rồi.
Nếu để nguyên bản để dùng với chip DAC dòng +/-2 mA thì khỏi phải nghĩ, fc đúng như ý kiến của bác Planets rồi. Vậy để em thử thay đổi trị số tụ cho nó dịch fc nên nữa với mạch mod cho DAC 1mA xem sao.
Con R6/R10 này nằm ở đâu ạ?! Hình như ở board IV ?! Em tìm mãi mà ko thấy con nào có trị số gần giống (3K3 thì có còn 6K6 hoặc 6K8 thì ko thấy) ...
R6 và R10 chính là hai con 1k5 và 3k3, nhưng e dùng với DAC PCM56P, thấy bác Planet bảo phải đổi thành 3k và 6k6, nhưng chưa ma dc trở ,nên e chơi luôn 3k3 và 6k8, ko biết nó ảnh hưởng thế nào? Mà vời DAC PCM56P thì cần lưu ý thêm ở điểm gì nữa ko?
Như em đã post ở trên đấy, khi đổi R6 và R10 như vậy, bác cần thay tụ 2n7 nếu không sẽ bị suy giảm dải cao tử 15kHz. Thay bằng tụ 1n5 sẽ đảm bảo giải thông tới 20kHz không bị suy giảm nhiều.

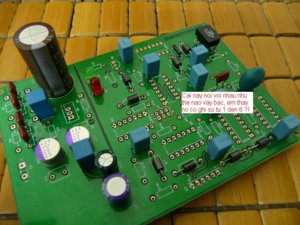

sao chổ mấy con tụ 100n bác hàn tụ 220mF vào đó, hàn chổ đó cũng dc, nhưng nó sát IRF610 ko thoáng cho FET, với lại con IRF610 e thấy chạy nó cũng chỉ ấm thôi, bác ko cần chơi tản nhiệt đâu, mà bác test chưa, e cho chạy rô đa rồi, nghe phê lắm, e ghép với DAC PCM56P-J. Mấy con tụ nối tầng bác mua ở đâu vậy, có đắt ko chỉ chổ e kiếm với. Ko có tụ nối tầng nên e đang xài tạm con nichicon 47mF- BP.
Oversampling -- có chip digital filter Nonoversampling -- ko có chip digital filter Tác dụng của digital filter thì bác xem các tài liệu về nguyên lý đầy CD hoặc digital audio sẽ rõ. Chưa có bác nào làm xong DAC cơ à?
Em còn đang quấn nguồn xuyến bằng tay ... Chắc tiến độ này thì thứ 7 có nguồn ... hi vọng là đầu tuần sẽ cắm điện @Coi: mấy con tụ bác khoanh là Elna Cerafine 1uF BP chứ ko phải 220uF đâu a! Tụ nối tầng RIFA như của em thì bác Plannet có đấy, bác thử pm xem sao
Kính thưa các bác, em đã cơ bản hoàn thành xong phần hàn linh kiện và đã test từng board Sắp đóng điện rồi nhưng cơ mà run quá Tình hình em đo đạc như sau: Board Receiver: 4.99V Board Main: 5.02/5.03V Board IV: 37.5V và 5mV Bác Hành Tinh cho em hỏi kĩ về cách tinh chỉnh cho phần I/V với! 1. Hiện tai em dùng nguồn +/-37.5V, đo áp ở ngay chân tụ 1.8uF được 22.4V và 22.3V, như vậy đã được chưa ạ. Nếu cân chỉnh đúng thì phải như thế nào và cần chú ý điểm nào để 2 bên cân nhau?! Tương lai có lẽ em sẽ hạ áp nguồn xuống 30-35V, bác cho em hỏi thông số của mạch I/V bác đang dùng với ạ, em copy luôn cho nó lành :mrgreen: 2. Ngõ vào em đã cân chỉnh xuống 5mV ... nhưng lúc mới bật lên nó gần 100mV, sau đó giảm từ từ (rất chậm - vì em dùng giải nhiệt nên IC lâu nóng), như vậy có gây hại cho PCM63 không ạ. Ngưỡng chịu đựng của PCM63 là bao nhiêu vậy bác Vì mấy con 610 em thấy khá nóng khi có tản nhiệt nên hiện tại em chưa muốn gỡ tản nhiệt này ra (có thể áp thấp hơn sẽ không cần tản nhiệt) Mong bác cho em lời khuyên. Thanks bác P_T
Mấy mạch khácc e ko biết, nhưng riêng bo i/v thì e có mấy điểm sau : - Bác chỉ cần cho mạch chạy với +/-30V thôi là ko cần tản nhiệt. - áp đầu vào tầng i/v e chỉnh dc xuống còn 0,7mV nhưng nếu tắt nguồn bật lại thì vẫn bị trôi áp lên vài mV rồi hạ dần, chắc do linh kiện ko đồng nhất. -Tụ nối tầng (con này quan trọng) do ko có tụ xịn, nên e xài tạm tụ 47mF nichicon BP. Hôm qua nhận dc tụ RIFA của bác Planet gửi, sau khi thay vào thì bass thiếu, và tần số thấp bị đẩy lên cao. Sau đó e phải thay lại tụ cũ, và mắc // thêm tụ để lấy tần số cao, kết quả tụ 47mF vẫn cho âm trầm hiệu quả, bass tốt, mềm, vẫn gọn rất ít đuôi. Giờ mới hiểu vì sao một số thiết bị audio ngon xài tụ hóa nối tầng mà vẫn hay.
Bác nên để nguồn i/v/ ở +/-30v cho an toàn. nếu bác có lắp 2 biến trở ở phần nguồn thì chỉnh về 30v rất đơn giản mà. Biến trở này không cần xịn đâu. Ngoài chợ bán đầy. Nhưng cần chú ý CS tiêu tán trên lm317 và lm337 kẻo nó nóng quá. Điện áp bị trôi đến 100mv thì cũng không sao đâu bác. Điện áp tại chân tụ xuất của mình chỉ có 14v thôi. Nếu linh kiện chuẩn thì 2 bên nó sẽ tự cân thôi bác ạ. Tuy nhiên nếu mấy con FET mà tìm được macthed quad thì sẽ chuẩn hơn.
Hiện tai em đã chỉnh điện áp board IV về +/-30V thì đúng là con IRF chẳng nóng gì cả Tuy nhiên áp ngay chân tụ xuất em đo thì khoảng 16.7 và 16.8V chứ ko được 14V như bác nói, ko biết có chuyện gì đây Khi nào nó kêu em sẽ chộp hình lên gởi các bác :mrgreen:
Vậy là em khỏi lo cái vụ tụ nối tầng rồi. Dùng tụ hóa vậy. Hiện nay chỉ thấy có bán Nichicon muse BP thôi không biết bác Planets còn biết chổ nào bán tụ BP ELNA không? Em mở xem cái đầu CDP thì thấy dùng tụ hóa có cực. Giữa không phân cực và có cực thì có khác nhiều không? Và khi dùng tụ này thì chú ý cực âm và cực dương ra sao ạh?
DAC đã kêu rồi ạ! Với tụ xuất âm RIFA em thấy tiếng bass và trebe có vẻ thua mid ... hiện tại âm thanh đã khá hay, tương lai em sẽ mod để cho nó nghe khá hơn Chân thành cảm ơn bác Planets!!! P_T
Em đang trong bước hiệu chỉnh để âm thanh hợp gu nghe nhất trong khả năng có thể ạ. Khi nào xong em sẽ mang qua bác giao lưu ... chứ giờ mà mang qua thì em thua chắc roài, khỏi cần test :lol: Hiện tại cái DAC này phù hợp với nhạc vocal, mid nổi, bass nhẹ nhàng nghe lâu ko mệt ... tuy nhiên gu của em nó lại khoái bass càng sâu càng tốt ... thế mới đau Em đang tìm mọi cách đổ thừa cho các linh kiện khác, ví dụ như tụ xuất chẳng hạn :mrgreen: Kế hoạch trước mắt là thay con Rifa bằng con Elna 100V/10uF và nếu tiếp tục ko ưng sẽ thay con Teflon 0.47uF ... để tăng cường tiếng trebe em cũng mắc song song 1 con tụ 682 silvermica vào đây xem thử thế nào. Các bác khác có làm mà sao ko thấy ai phát biểu gì hết vậy, em nghĩ mình nên post lên đây để share cho nhau kinh nghiệm, với lại như thế thì phong trào nó mới đông vui ạ Chúc các bác ngủ ngon! P_T
Chúc mừng bác pencil tube Đúng là tụ RIFA bass không được mạnh lắm đâu. Tụ xuất thì bác phả dùng trị số lớn một chút chứ 0,47 thì lại càng thiếu bass. Em thấy dùng tụ nichicon muse kz bass khá tốt đấy bác ạ. Dùng tụ phân cự cũng tốt bác ạ chỉ cần mắc đúng cực là được rồi. Hiện tại em đang dùng tụ black gate FK. Enla thì bác phải dùng loại tốt một chú chứ series thường thì nghe nó không trong trẻo lắm đâu.
