Hơn thua gì mà lo vậy trời, Em cũng muốn nghe và so sánh chất âm của các dòng Chip của TI xem thế nào thui. Giao lưu để tìm cái hay mà hướng tới, tìm ra cái dở để khắc phục. Sumo 6C33C Em ngày xưa đem đi giao lưu lần đầu ở RBC đo được chỉ 2.5W mà bass tép thiếu tùm lum Bác không nhớ à :mrgreen:
Cái JP1 trên board receiver cấu hình như sau: Nối 1 - 2: 20 bit (PCM63, AD1862) Nối 3 - 4: 18 bit (AD1865, PCM58) Nối 5 - 6: 16 bit (PCM56)

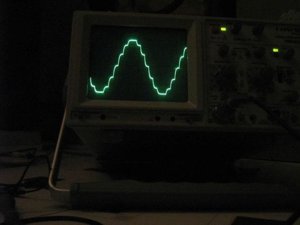

Hôm nay có bác hỏi em sao sóng sin từ DAC này phát ra trông có nhiều bậc thang. Cái này liên quan đến câu hỏi của bác coi ở trang trước. DAC này la loại nonoversampling không có lọc số nên tín hiệu trông nó như vậy. Càng lên tần số cao bậc thang càng lớn và rõ. Em gửi vài cái hình để các bác xem cho rõ.
Em cũng đang buồn vì là NOS nên sóng sin nó ko được đẹp ... so với con AD1955 của anh DinhThuy thi 1 trời 1 vực bác ạ! Con 1955 này sóng sin cực đẹp đến tận 20K luôn, ko hề gợn và sin 1 cách hoàn hảo Tuy nhiên nếu quên vụ đo đạc thì tiếng mid rất dày và mượt mà :mrgreen: Tương lai có lẽ em làm thêm 1 con OS với AD1865N xem sao À, còn 1 vấn đề nữa là board DAC của em tiếng bass loại cực trầm hơi yếu, trung trầm và đặc biệt mid rất dày và mượt. Các bác và bác Plannet có kinh nghiệm chỉ em cách làm tăng tiếng bass lên với ạ (em ko quan trọng trebe nhưng lại rất khoái bass) ... cái này em nghĩ liên quan đến tầng I/V
Muốn nhìn sóng sin đẹp thì phải thêm con lọc số sau phần receiver Tuy nhiên tất cả các con lọc số nó đều làm thay đổi tín hiệu nguyên bản nên mình không khoái lắm Bác thử post hình linh kiện của bác mình xem lại xem nào. DAC của mình thì phần bass không cảm thấy thiếu.
Bác cũng có thể thử bỏ bớt mấy con C83, C84, C85, C86 trên bo DAC xem sao. Mấy con này có tác dụng giảm nhiễu nhưng có người nói nó cũng làm giảm độ động một chút. Tụ hóa lọc nguồn dùng Nichicon Muse KZ cũng cho tiếng bass mạnh hơn đó. mấy tụ lọc nguồn sát với pcm63 bác có thể tăng lên 100uF.
Em dùng toàn tụ Elna Cerafin 100uF cho phần gần PCM63P (có 1 cặp BG 6.3V/100uF nữa) Còn tụ nguồn thì dùng Pana FC ... mid rất dày và khá ngọt Có cảm giác như ... băng cối (em đoán thế thôi chứ ít khi được nghe băng cối :mrgreen: ) Nghe nhạc vàng hoặc vocal thì tuyệt vời!
à, bác có thể post hình xung clock và data xuất ra từ board receiver được ko ạ?! Em muốn xem thử để so sánh vì board của em với clock thường 4 chân xung nó bị lài lài rất ghét mắt :mrgreen:
Đây là xung LE xung này có vai trò quyết định ảnh hưởng của jitter lên pcm63. Cái này mình đo lâu rồi khi còn dùng con tcxo. cạnh xung cực nét đến mức gần như không nhìn rõ nữa. Bây giờ mình nâng cấp lên tent XO rồi nhưng chưa đo lại vì máy đã mang trả rồi. Xung Data thì không quan trọng đâu vì mỗi mầu đều được buffer bên trong pcm63 chứ không xuất ra ngay. Chỉ khi xung LE thay đổi chế độ H --> L thì tín hiện mới được xuất ra.
Thanks bác, nếu bác còn hình nào thì cứ post lên cho em tiện so sánh luôn (và cũng có thể có ích cho rất nhiều người nữa ạ) Thanks bác thật nhiều! P_T
cảm ơn BÁC . em ở HN có bác quân khu thủ đô nào giúp e với. mà công nhận các ANH HAI SAIGON nhiệt tình thật cơ !!!
Kính báo các bác đang và đã làm DAC này. Nên thay R61, R62, R63, R64 bằng mạch CSS sẽ rất tốt. Đối với R61, 62 thì bác cho R1 trong hình dưới đây 14 ohm (LM317 phải gắn tản nhiệt) Đối với R63, 64 thì bác cho R1 trong hình dưới đây 41 ohm
Thôi chít gồi,không được gồi. Hôm trước em dính vụ này vở khóc dở cười giờ đến các bác. Em không có trong tay mạch zin PCM63 nào đang chạy nhưng em chắc là đổ hãng nó không bị. Hôm rồi em dính vào vụ sin bị bậc thang ở tần số cao cuối cùng phải giải quyết bằng cái cuộn lọc số,không có là tiếng treble nó bể bét nhè. Giải quyết vụ này thôi các bác ơi.
Em nghe chả thấy cái gì bể cả Gửi bác cái hình đồ hãng nè bác ơi. Chạy pcm1704 hậu duệ của pcm63 MSB Platinum Link Plus D/A processor Dynamic range: 136dBA Signal/noise ratio: 136dB. Channel separation: >130dB. THD+noise: 0.006% Price: $3995 Stereophile review khen âm thanh của em này lắm (The Platinum Plus's treble was smooth and forgiving, and probably its most defining characteristic) nhưng chê wave form không trơn nên bản hãng nó có nhận xét lại thế này: One of the most surprising aspects of our DAC design is the absence of an analog low-pass filter on the output. John spotted this and included several excellent waveforms showing the output with upsampling on and off. What would an analog low-pass filter do with the MSB DAC besides give you a smooth waveform to look at with your oscilloscope? On the positive side, analog low-pass filters reduce the amount of very-high-frequency content present in the DAC output. Although most of this content is eliminated by filtering in the amplifier, some may pass through to the speakers. The speakers are completely indifferent to any content at such a high frequency. We filter most DACs because some poor-quality amplifiers may alias some of the high-frequency content back into the audio range. Although this is a very rare occurrence that we have never seen in 10 years of producing DACs without output filters, it is possible, so the mass-producers of DAC chips always specify a low-pass filter. On the negative side, low-pass filters create phase shifts and distortion as they introduce imperfect devices, such as inductors or capacitors, into the analog signal path. Phase errors do not show up in the sinewave output but are readily heard by listening.
Bác Planets ơi, như vậy là mình tháo con trở R61,62,63,64 thay bằng con LM317 cộng thêm cái điện trở R1 nữa àh? Vậy cái con LM317 có cần thêm miếng giải nhiệt không ạh? Hôm qua em cho test thử chạy ngon lành bác àh , nhưng con hai con LM317 & LM337 bên bo main sao nóng kinh luôn! Mặc dù em chưa gắn con PCM63 vào.
Không biết PCM63 hãng thì thế nào nhưng chú PCM58 thì không bị sin bậc thang(em có xem rồi),chú PCM56 thì bị sin bậc thang với DIY nhưng không bị với đồ hãng(Vì đồ hãng có lọc số),em không biết bác nhận ra bể không nhưng mới vài khz mà nó bậc thang thì băng thông nó rất kém nên không dùng được bác Hành Tinh ơi.
Tất cả các DAC loại multibit khi chưa lọc (digital hoặc analog) đều ra tín hiệu như vậy đấy bác ạ. Có điều em không hiểu ý bác về băng thông kém là thế nào. Tín hiệu như vậy là full bandwith còn hình dạng bậc thang nó bao gồm toàn tín hiệu tần số cao trên 20khz mà tai người không có nghe thấy bác ơi. Thế cho nên muốn nhìn sóng sin trơn phải cho qua bộ lọc thông thấp. Mà nếu qua bộ lọc thông thấp tức là dải thông bị giới hạn bớt đi đó bác. Cái này nó gọi là fourier transform function bác ơi. Mời bác tham khảo thêm ở đây http://homepages.inf.ed.ac.uk/rbf/CVonl ... node2.html
Trước đây em cũng lý luận như bác cho vụ này vì không có mạch lọc số nên ngõ ra của em bị y chang như vậy,em bỏ qua chuyện kỹ thuật giao đại cho khách( bác có nick lacthien tren vnav nhà ta) nhưng bác này không thể chấp nhận được khi nghe( bác ấy không rành kỹ thuật) cuối cùng em phải layout lại vì gắn thêm bộ lọc số. Bác Hành Tinh có thấy là tín hiệu ra như vậy là khó chấp nhận về mặt kỹ thuật?vì chỉ cần có 1 vết nhỏ trên hình sin(như méo xuyên tâm chẳng hạn) là bị phát hiện ngay với mấy đôi tai vàng VNAV,huống chi nó bị nghiêm trọng như vậy. Em không có ý gì khác,chỉ nhận định hoàn toàn dựa vào kỹ thuật và kinh nghiệm. Trước tới giờ em test CDP khá nhiều và chưa gặp đồ hãng bị vụ này.
