Em không phủ nhận tác dụng của bộ lọc số bác ạ. Gắn thêm con chip lọc số thì cũng rất đơn giản thôi nhưng em lại không thích thế. Em thấy nghe OK là khoái rồi. Tất nhiên em chỉ là tai thường chứ không phải tai vàng Cũng có nhiều người máy đang có lọc số lại tháo ra để upgrade âm thanh đó bác. http://www.net-audio.co.uk/alpha5.html

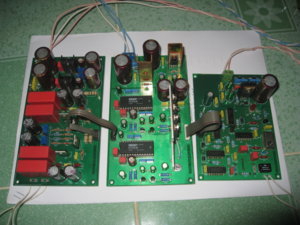

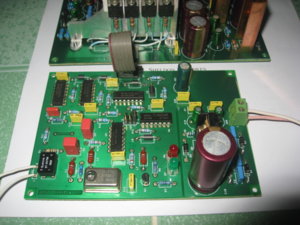

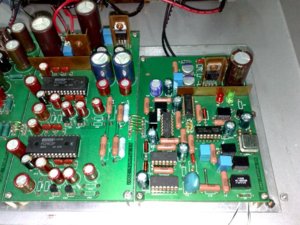

Đây là hai trường phái khác nhau, các cụ có cãi nhau đến tết năm sau cũng rứa! Em không cãi là vì em có gu riêng của em, ai nói gì em mặc kệ vì em nghe cho riêng em mà. Thế nên em mới bị cho là bướng như trâu :lol: Với thiết kế của bác Planets thì em thấy có một số điểm chưa ưng ý như sau: 1. Board Receiver dùng chung tụ nguồn chính (100uF). Giá mà bác thiết kế cho mỗi con 1 cái tụ nguồn tầm 22uF thì yên tâm hơn, các em nó khỏi tranh nhau. 2. Board Main dùng chung nguồn analog và digital, có thể sẽ gây nhiễu cho nhau. Lọc nguồn 1 tầng nên chưa hi-end mấy. Em đo nhiễu thì thấy khá cao (hơn rất nhiều so với board Receiver - lọc nguồn 2 tầng) 3. Tầng I/V: tầng này em nghĩ là âm thanh hợp với nhiều bác vì mofet có chất âm mid gần đèn, sẽ rất dễ nghe. Nhưng gu em lại khoái bass nên hợp với BJT hơn . Nếu em làm cho riêng em thì em sẽ thiết kế lại theo mach BJT (cái này em có roài - cũng là down trên mạng thoai :lol: ) Nhân tiện bác Planets cho em hỏi vài câu xxx muội: _ Trên board Receiver, đường tín hiệu em thấy có rất nhiều trở 75ohm, bác cho em hỏi là con trở này có tác dụng gì, hình như trong thiết kế ban đầu em thấy bác ko dùng đến nó?! _ Giả sử với 1 con PCM63 em dùng trở IV là 75ohm, nếu em up thìa 2 con mà không thay đổi trở IV (vẫn là 75ohm) thì Vol out sẽ tăng gấp đôi, tuy nhiên sai số (méo) có tăng gấp đôi không?! Vì theo em được biết là trở IV nếu cao quá sẽ làm giảm tuyến tính, trong trường hợp úp thìa này thì mỗi con PCM63 sẽ tải trở là 75ohm hay là 150ohm ?! Em cám ơn bác Planets rất nhiều! P_T

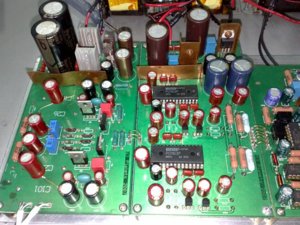

Bác cũng có thể thay các cụ 0.1uF bằng tụ hóa 22uF đó. Nếu bác vẫn muốn có cả tụ 0.1 thì hàn dán xuống mặt dưới. Phần main có 2 tầng ổn áp đấy chứ bác tuy nhiên đợt đó mình chỉ còn 1 con reg104-5 nên dùng con này cho phần receiver luôn. Phần main thì tầng ngoài là LM317 và LM337 còn tầng sau dùng tl431 làm shunt regulator. Nếu có mấy con ổn áp loại low noise tương tự như reg104-5 thì tốt hơn. Như trên mình có đề cập nếu thay mấy con điện trở hạn dòng bằng LM317 theo cấu hình CCS thì sẽ có khác biệt đáng kể đặng biệt là dải trầm. Sự khác biệt về độ ồn chủ yếu là do con reg104-5 dùng cho phần receiver tốt hơn. Ban đầu mình cũng định làm nguồn riêng cho digital và analog. Tuy nhiên mình xem kỹ datasheet của pcm63 thì nó nói thế này: "No real advantage is gained by using separate analog and digital supplies. It is more important that both these supplies be as “clean” as possible ..." Do vậy nên làm chung luôn cho tiện. Tuy nhiên 2 con pcm63 vẫn chạy nguồn riêng biệt với 4 con tl431. Các điện trở này là điện trở đệm để cách ly bớt nhiễu qua lại giữa các chip xử lý tín hiệu digital Mình nghĩ là có thể méo sẽ tăng vì điện áp tạo ra trên trở I/V sẽ tăng gấp đôi (U=I*R). Do đó điện áp tại chân Iout cũng tăng mà theo yêu cầu lý thuyết thì điện áp tại chân Iout phải bằng không.
Mình đã viết rồi mà đối với con lm317 lắp thay vào R61, R62 thì phải có tản nhiệt 2 con kia thì không cần. Bác chú ý là CCS cho phần nguồn âm (-) tức là R61 và R61 thì phải lắp ngược lại so với nguồn dương vì dòng điện chạy theo chiều ngược lại. R1 thì bác nên mua con biến trở 100ohm vi chỉnh 20 vòng về chỉnh đúng trị số yêu cầu. Nếu cần thì sau khi lắp có thể chỉnh tiếp cho tối ưu. Tuy nhiên khi lắp rồi thì khó đo dòng nên phải rất thận trọng trong khi chỉnh kẻo hỏng. Nếu ổn áp nóng quá thì bác cho tản nhiệt to hơn đi.
theo ước hẹn mấy tuần trước, em kính mời bác Pencil-Tube mang cái Dac PCM 63 DIY sang nhà em giao lưu với PCM 63PK của em. nhà em dùng dây balance. bác mang theo cặp interconnect của bác nhá.
Pác ơi, em này dùng cho PC được không, vì em đang tìm một chú DAC cho con HTPC cùi bắp của em. Mà em thấy trên hình không có đường in/out gì cả. Hay là pác chưa đưa lên? Vì em đang cần có đường in/out S/PDIF và Otical và có thể điều chỉnh volume lớn nhỏ. Số là con HTPC của em xài sound Audigy + Digital I/O xuất ra AVR Denon qua đường S/PDIF optical nhưng tiếng hơi mỏng nên muốn dùng em DAC này làm pre cho tiếng đầy đặn hơn. Em hơi gà hỏi linh tinh các pác đừng "oánh" em.
Em đã từng nghe 1 con CD của yamaha chạy 2 con PCM63 của Burn Brown này hát rồi, tiếng nghe rất ổn. Chắc phải đu theo học hỏi bác Planets thui
Các bác đang dùng phần i/v irf610 trong dự án này chú ý, có một chỗ thiết kế không hợp lý cần sửa lại như sau: Điện trở R23 và R23: Rút ra và nối tắt bằng một đoạn dây Lấy 2 con điện trở này để nối đường tín hiệu + từ bo mạch ra giắc RCA.
Theo như datasheet thì con PCM63 này cần cung cấp nguồn I dương bao gồm Id và Ia là 10mA. Cón I âm cho Id và Ia là 35mA. Em không hiểu tại sao bác Planets lại tính nguồn shunk TL431 dư nhiều vậy? Bác tính cụ thể như thế nào chỉ em hiểu rõ thêm không ạh. Sau nâng cấp nguồn và lắp mạch I/V mới thì khi test nghe thử thì tiếng bass và tiếng mid vẫn thua con DVD Sony S707D của em. Tiếng con DVD thể hiện bass mạnh chắc hơn nhiều còn tiếng mid thì rộng có chiều sâu hơn. Cái vụ review em không rành lắm nhưng không biết có phải do thể loại nhạc không nữa. Không biết câu hình bác Planets tham dự DAC contest có gì thay đổi nữa không ạh. Thanks!
Cũng có thay đổi chút ít bác ạ: Bo mạch DAC thì em mod mấy chỗ này: C3, C4, C5, C6 thay bằng tụ hóa 47uF Thay tl431 bằng lt3080. Để thực hiện được điều này phải làm thêm 1 bo nguồn rời + biến áp nữa cho V-. Bo i/v thì em xuất âm bằng tụ hóa Bo receiver em thay con XO 11.2896mhz bằng loại 2.8224mhz của tent lab
Cái này bó tay vỉ con LT3080 tìm ở đâu Cái này thì dễ để em lắp lại con BP của Nichicon muze Con XO này chắc theo bác không được rồi! :mrgreen:
bác planet ơi. bác còn bộ pcb nào không để lại cho em 01 bộ.bây giờ em mới đọc topic này. các bác trong topic này có ai còn bộ pcb nào không để lại cho thằng em 01 bộ
