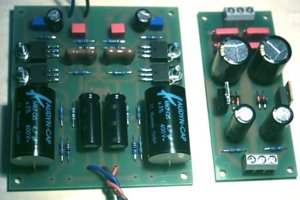

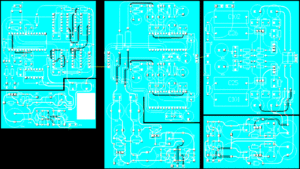

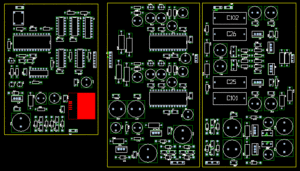

Hoan hô DAC man! Linh kiện bố trí rất cân đổi, đẹp lắm. Với cấu hình này thì chồng bo analog lên main là cực kỳ hợp lý. Mấy chú IRF610 không cần tản nhiệt sao?
Tầng analog này em đã xem một dự án DIY. Không thấy nó làm heatsink. irf610 nó áp xuống bo mạch in không có phủ đồng nên như vậy cũng không có tác dụng tản nhiệt. Với layout như trên em có thể cho irf610 cũng tản nhiện nhỏ trên lưng có lẽ được. Mời các cao thủ SS cho ý kiến về mức tản nhiệt của mấy chú Fet với thiết kế này.
Nếu đã có tay nào đó làm và ko dùng tản nhiệt thì chứng tỏ dòng qua mosfet là quá bé (thằng IRF610 này Id=1.8A). Không cần tản nhiệt cho nó đâu bác. Nếu có ấm ấm thì cần tản nhiệt bằng cái kẹo là được, bác cho Mosfet đứng lên cũng được , không nhất thiết phải bắt nó nằm.
Đêm qua em về tra cứu thử cái tầng I/V D1 của NP thì thấy các bạn khoai tây cũng chỉ lắp IRF nude, chẳng thấy áo xống gì cả mà vẫn chạy ro ro. Chắc cũng không cần tản nhiệt đâu DAC man ơi.
Em cũng khoái cái I/V loại này ! Các bác làm xong cho em theo một cái PCB để nghe với PCM56 xem thế nào nhé ! Em đồ rằng hay hơn I/V Ecc88 của em hiện giờ vì nghe classic thấy nhạc công chơi có vẻ như chưa ăn cơm .
Có link này về phần Pass D1 DAC http://www.diyaudio.com/forums/showthre ... highlight= Em thấy nó nói phần cấp nguồn chỉ có 2x30V / 30VA thôi, bé tí tẹo, đúng là ko cần tản nhiệt rồi @DAC man : bác có Service Manual (PDF file) của Pass D1 ko ? Hiện tại trên mạng chỉ thấy có mỗi Owner Manual ko thấy có Service manual
@ bananatuan Service Manual có đoạn thế này The current to voltage converter transistors Q3 and Q6 have their sources adjusted to 0 volts + or – 50 mV with trim pots. The drains run at about 17 volts. The output buffers Q2 and Q5 have their drains at the supply rails of 33 volts. The sources run at about 14 volts. Tuấn xem thế nào? @Tien_Hung Welcome tất cả các bác quan tâm đến dự án này. Càng nhều người tham gia thì chi phí bình quân càng thấp.
Không cần tản nhiệt đâu bác Planets ơi, thiết kế for audio buffer nên dòng qua nó thấp lắm bác ạ. Em đang xem schema của bác đây, nhưng chắc phải in ra nhìn mới rõ.
Mạch buffer này nếu chạy tới nguồn +/-30V công suất tiêu tán Mosfet cũng chỉ cỡ 200mW thôi, các điện trở trong mạch chỉ cần 1/4W là đủ rồi. Cần dùng trim pot để chỉnh về đầu vào I/V về 0V. Nhưng mình thấy điểm -3db ở 50kHz, nên tác dụng của reconstruction filter không nhiều.
Cảm ơn bác Class A thế là quá ổn rồi. Mạch filter này là cấp 1 nên phải chấp nhận độ cắt thoải như vậy thôi ạ. Không lọc cũng vẫn OK mà.
Có một cặp duy nhất, khi nào có em sẽ nhặt dùm Bác. Em mà chỉ chổ cho Bác, Bác bay vào Sài Gòn mà nhặt thì phê lắm đấy
Cảm ơn anh thuylt. Thật ra em đã đặt mua một cặp từ nước ngoài rùi. Nếu lúc xong mạch mà chưa nhận được hàng chắc sang mượn anh xài tạm. Em tưởng bác haiken biết chỗ có sẵn giá mềm thì ôm thêm vài cặp để găm Đồ này không còn sản xuất nữa nên ngày càng hiếm.
