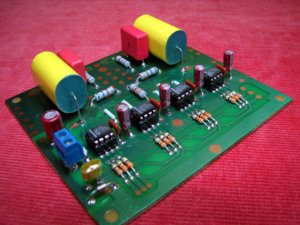

Hi hi thực ra thì cái DAC 1865 này em đã làm từ lâu và chạy ngon lành rồi, bây giờ chỉ làm PCB cho nó chuyên nghiệp thôi. Tiếp theo là công đoạn làm chassic , khó phết các bác ạ. Làm chassic xong em cho 1 cặp đèn ECC82 vào tầng IV để so sánh với OPA xem sao :roll:
bác planets hôm nay em vào topic này xin được bác chỉ giáo em có con CDP SONY cỏ lắm, không có đường digital, em định cấy thêm con DAC cho nó. con DAC hợp với đầu SONY là 1543A or 1545. + ở đầu CDP em đã tìm được 3 đầu: BCK - RLCK - DATA + các chân của nó có giống TDA 1543 ko? các trị số tụ và điện trở cũng như điện áp so với 1543 có phải thay đổi ko + em có thể cắm thêm opam được không?. chất âm có hơn nhiều ko? nếu cắm được em định opam 2134 or 2132 + bác cho em cái sơ đồ thật chi tiết nhé. thanks ntdongvsp@yahoo.com
@vsp Mục đích của bác là gì? Nếu bác muốn nâng cấp âm thanh của đầu CD hiện có, trước tiên bác nên bắt đầu bằng việc mod lại cái đầu của bác đã. Bác đã xem chủ đề mod đầu CD chưa? Đối với việc ráp DAC nếu bác muốn làm phải xác định rằng đầu tiên khó mà hay hơn đầu cũ đó. Phải mất một thời gian đúc rút kinh nghiệm và nâng cao tay nghề thì nó mới hay được đó. Bác đã quyết tâm chưa? Bác định cắm opamp mới vào đâu? thay cái cũ hay là cho DAC mới?
Bác lotomo, bác planets ơi dùng con DIR1701 và DIR1703 thế nào đây??? không biết các bác dùng thử chưa???
Từ lúc có ý nghĩ này, em đã chấp nhận. cho dù thế nào đi nữa cũng là cái chính tay mình làm nên vẫn cứ vui bác ạ Nếu được bác giúp đỡ em sẽ bắt tay vào công việc và làm tới cùng Em định ráp cái DAC mới . sau sẽ lấy tín hiệu từ đầu CD ra ở đầu CD em đã tìm được 3 đầu BCK-RLCK-DATA. Có đúng 3 đầu này ko bác Em làm opamp cho DAC mới luôn. con 2134 Trong lĩnh vực này nhiều cái em ko hiểu xin được bác giúp đỡ. bác cho em cái sơ đồ thật chi tiết nhé. ntdongvsp@yahoo.com
Gởi bác Rùm và các bác dùng TDA1543 para. http://www.diyaudio.com/forums/showthre ... tid=405789 download file: tda1543calc.zip Để tính trị số các điện trở i/v Gmar.
ko sao ko sao tí sẽ tra datasheet phần nguồn mình có thể mod lại tí chỉ cần cái shecma của DIR và DAC của AD thôi, các bác cho em lởi khuyên đi
3 tín hiệu đó là đúng rồi đấy bác ạ nhưng còn phải xem cái định dạng mềm của nó có tương thích hay không. Với lại bác lấy từ trước hay sau con IC lọc số? Hiện tại đầu CD của bác có con DAC gì? Giữa TDA1543A và TDA1545A bác đã quyết định con nào chưa? Dùng opa2134 được bác ạ. Nhưng nếu chạy TDA1543(A) thì ít người dùng OPAMP lắm. Bác cứ cung cấp thêm mấy thông tin trên em sẽ xem rồi chỉ cách tiếp cho bác.
DIR1701 hay 1703 thì cứ theo data sheet mà lam thôi là OK ấy mà. Có điều con này chỉ tương thích định dạng I2S thôi.
Mạch này chắc là OK. Muốn biết có chạy được không thì phải đối chiếu từng chân với data sheet thôi. Phần nguồn thì làm kiểu khác cũng được.
Mở bằng Winzip, hoặc down lại file này và đổi tên file thành tda1543calc.exe rồi chạy nó. Tùy theo điện áp nguồn cho TDA1543 và số con TDA1543 mắc song song ta sẽ có trị số điện trở I/V và Ref tương ứng.
3 đường tín hiệu em lấy sau IC lọc số. tín hiệu này cấp thẳng luôn cho CXD2565 sau CXD2565 là ra hai con opamp 4558 rồi xuất thẳng ra luôn.
