Vậy là quá ổn. lotomo định dùng tụ cỡ nào đấy? Mình thấy dùng cỡ chân 5mm cũng có loại tụ ngon rồi. Có thể kiếm loại MKP 100V hoặc 63V cỡ chân này. Cái bo mạch hôm trước mình đưa cho lotomo la loại 250V nên nó hơi to. Nếu kích cỡ PBC không vượt quá 8 x 12 cm thì tốt quá.
Có cái sơ đồ của lotomo ở mấy trang trước rồi đó tí à. Phần I/V có thể làm theo 1 trong 2 con audio alchemy mình post ở chủ đề i/v cũng được.
okies thanks anh planets, ah anh có cai tầng I/V nào dùng opa 627 637 gấu gấu ko, dùng giống con oap660 ổn không anh??
Báo cáo các bác PCB chính thức sắp ra lò rồi. Đã sửa chữa được nhiều điểm hạn chế của ver DEMO . Híc bác Planets làm đâu được cái chassic hoành tráng thế, em cũng đang bí vụ này, khoai hơn làm mạch nhiều
627 và 637 chỉ có thể dùng theo kiểu truyền thống thôi. Áp ra xác định bằng R hồi tiếp. AD844 và OPA660 là loại chuyên dùng cho i/v nên mới chạy kiểu kia được. Dùng opamp thì phần nguồn là quyết định chất lượng đó. Còn nếu chơi tới bến với SS thì phải sài transistor rời thôi.

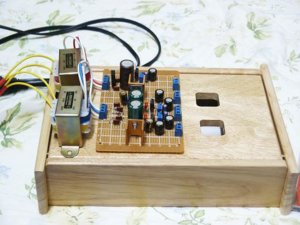

Cái chassis như của mình cũng dễ kiếm thôi mà lại rẻ có điều thành bằng gỗ hơi dày nên chưa biết bắt giắc RCA như thế nào đây.

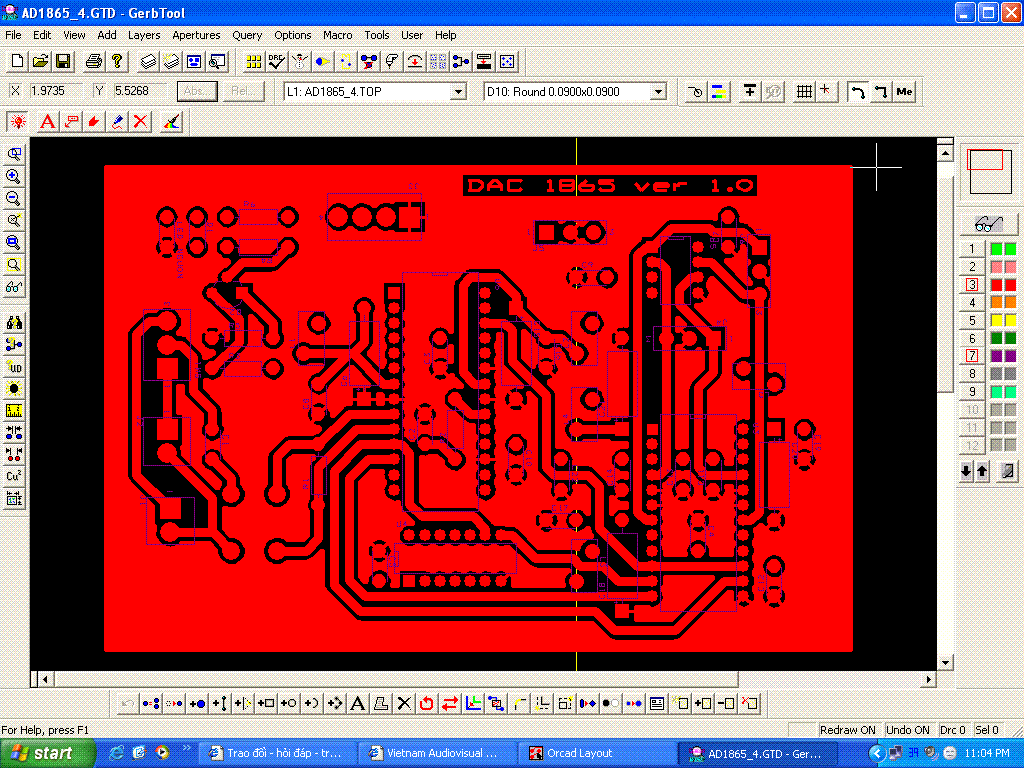

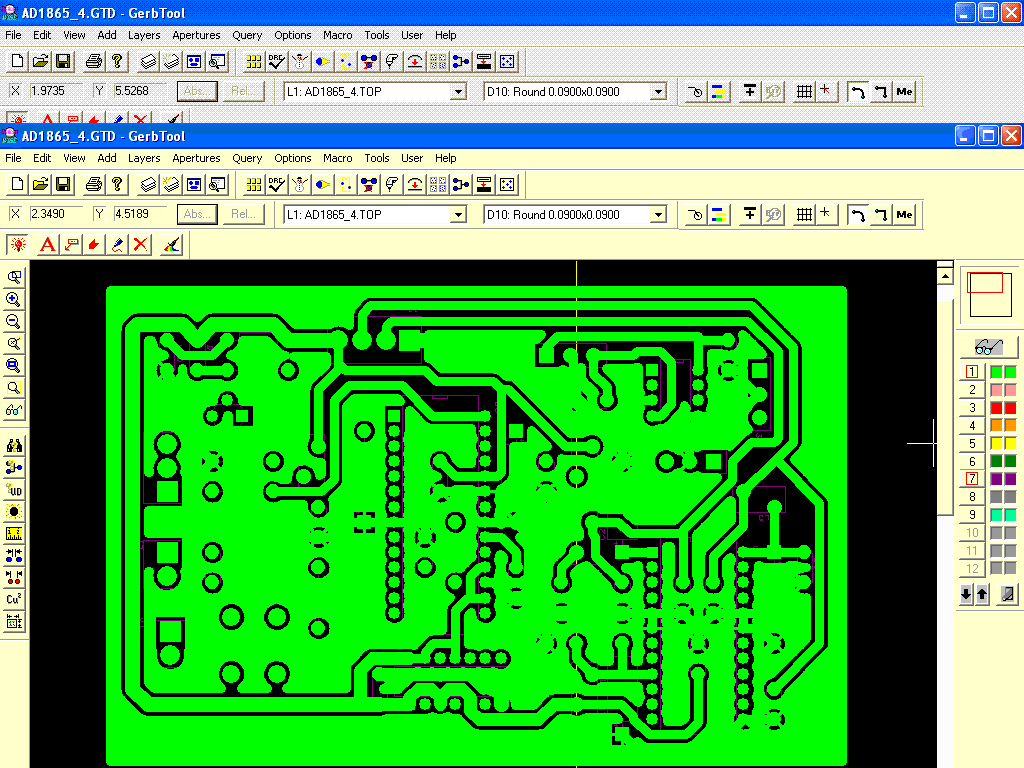

Trông mạch khá ổn rồi lotomo ạ. Nó vẫn khớp với sơ đồ trước chứ hả. À cho 4 cái lỗ bắt vít đi. Kích thước bây giờ là bao nhiêu rồi? Chiều mai anh em mình offline bàn bạc vụ này nhá.
hic hic hic, anh lotomo vẽ autorouter hay vẻ tay mà đẹp vậy em vẽ mãi mà chả được chắc phải đi học 1 khóa vẽ orcad thôi :? :? :? :?

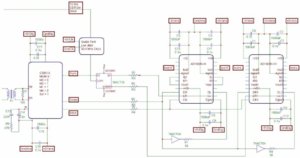

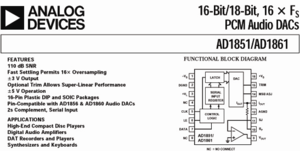

Vẫn khớp với sơ đồ trước, em chỉ thêm mấy con tụ to to như cái Wima đỏ trên cái mạch của anh và thêm mấy cuộn chorke cho AD1865 thôi. Thế mà nó cũng phình ra to phết. PS anh Planets: Chiều nay em bận rồi, chiều mai (12.04) em rảnh. Có gì em sẽ alo anh sau.
dùng tâng i/v ad844 giống của anh post được ko? em chơi luôn với con pre Aleph 1.7 và pow aleph 4or 5 luôn
Về cơ bản là được. nếu mấy con aleph kia có balanced input thì ok nếu ko có thì cần thêm phần mạch chuyển đổi balance thành single end.

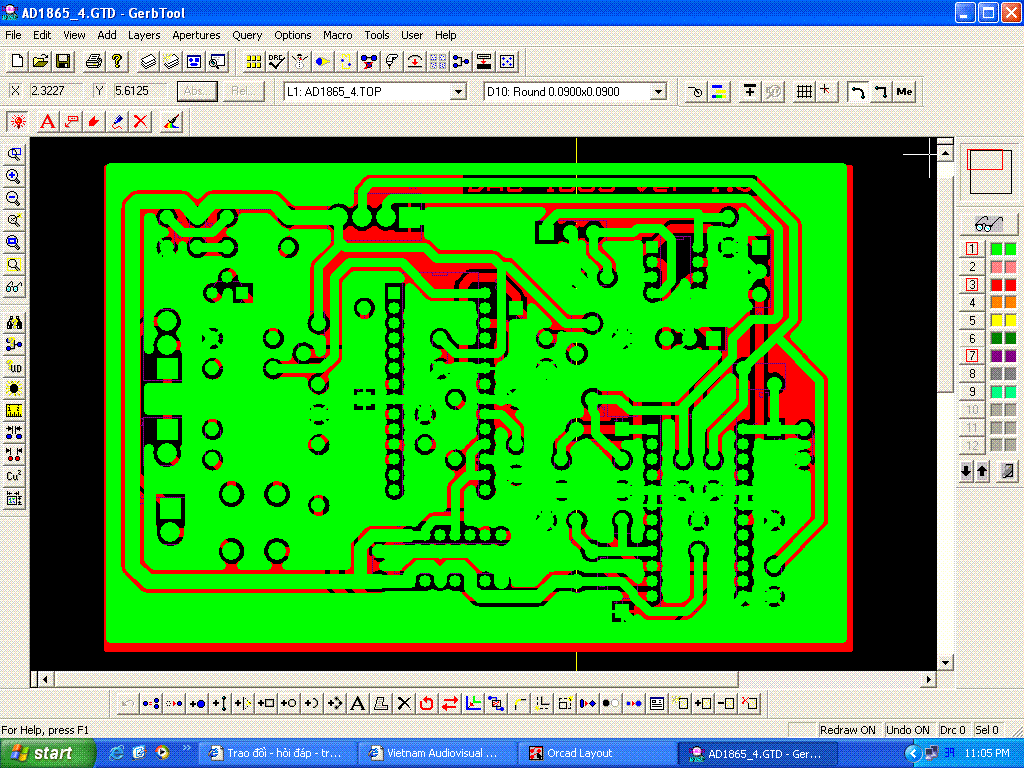

Chỗ phía dưới mạch chạy hơi ra ngoài hình có vấn đề gì không? Ngoài cái đó ra thì rất ổn rồi lotomo ạ. Lúc đổ ground plane nhớ để trống chỗ bắt vít. Với lại chỗ bắt vít phía trên bên trái có nhỏ quá không? Nếu đổ ground plane cả 2 mặt thì kiểm tra kỹ tất cả các mảng ground plane đều phải nối vào mát chứ không có mảng nào lơ lửng bên ngoài nhé. Cheers
nhờ các bác gấp, làm thế nào để nối tín hiệu mức 1 = 3.3V với mức TTL ah. vì con DIR dùng nguồn 3,3 V huhuu
Theo mình là không phải chuyển đổi gì hết. Tham khảo ở đây. http://www.interfacebus.com/voltage_threshold.html
