Cái bo đó bao nhiêu tiền đâu mà, để yên đó cũng chả làm gì nên vọc thôi, ko đc thì quăng bác ạ Thế bác có biết manh mối nào ko chỉ e với ? Hoặc bác biết chỗ nào bán cái bo y hệt hoặc tương tự có ngõ line in như này chỉ e với. Cảm ơn bác nhé!
Nó không đáng là bao. Bạn muốn mang nó ra nghịch... Bạn đã biết cầm mỏ hàn biết dùng đồng hồ đo điện chưa. Biết xác định chân cẳng của mấy con IC chưa, biết đọc dataset của mấy con linh kiện chưa... Nếu biết rồi thì có thể bắt tay vào làm đơn giản thôi mà... Bạn nhìn hình Và hình này nó khác nhau cái gì... Từ đó đơn giản thi copy cho nó giống thế.... Còn trình độ cao hơn thì căn cứ dataset của linh kiện mà sáng tạo... Có nhiều thú vị lắm... Có bạn còn nhổ cả con AKM4490 của máy hãng ra. Làm lại mạch hoàn toàn mới vì bạn đó hiểu mạch. Tự vẽ được mạch in, rồi còn tự lập trình được cho Rom để làm DAC riêng của bạn đó nữa cơ bạn... Chứ cấy thêm cổng line in ăn thua gì...
Tất nhiên là đã sẵn sàng mọi thứ cả rồi bác. Mấy cái kia khó quá bỏ qua đi nha bác, e chỉ cần cấy thêm ngõ line in vào mạch trên như nào để in nhạc từ điện thoại vào out ra tai phone nghe đc là ok rồi(xong bước này e sẽ tích hợp nó vào một thiết bị khác nữa... sau này e sẽ nói). Còn e mà tự copy đc thì lên đây hỏi các bác làm gì ạ ?
Nhìn đồ nghề của bạn chứng tỏ bạn đã biết và làm quen về điện... Vậy hai mạch đó bạn nhìn đã ra nó khác nhau cái gì chưa ban... Vậy bổ xung cái đó nữa chắc là xong...có thể dùng IC cắm cũng được không cần IC dán làm gì cho vất vả đằng nào cũng là cấy là diy... Đơn giản thì 4558, 5532 gì đó thì phải mình không nhớ chính xác... Còn gâu gấu thì AD797...

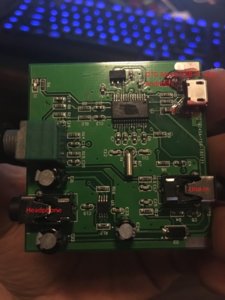

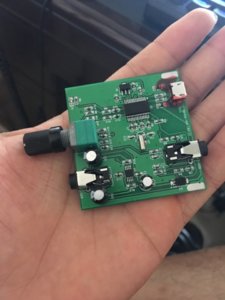

À! Thì ra ngõ line in đc là nhờ con ic 8 chân đó à bác Đúng là e mới tập làm quen về điện cách đây 1 năm bác ạ. Cái bo có ngõ line in kia e chụp là của bọn DIY bên Tàu đó bác. Chẳng chỗ nào bán, nên e tìm cách hỏi nhờ các bác chỉ hộ. Vọc chế ba cái đồ âm thanh phòng thu livestream với điện thoại ấy mà. Nhưng cái e cần là livestream thu âm lên điện thoại ra tiếng stereo. E tính độ cái DAC USB AUDIO sao cho cắm ngõ OTG của điện thoại thu âm vô mic điện thoại ra stereo ấy bác. Rất cảm ơn bác đã giúp đỡ
E nhìn trên con ic 8 chân đó của cái bo Tàu thì thấy chân số 1(output A) và 2(invenrting input A) nối với nhau bỡi 1 con trở dán 473. Tương tự tại chân số 6 và 7 output B và invenrting input B cũng có 1 con trở dán nối 473. Tuy nhiên e chỉ đọc đc đến đây, còn cái jack cái 3.5 line in đấu như thế nào vào con ic này, rồi từ con ic này ra đâu nữa để có thể out tín hiệu lên ngõ otg(usb-pc) và ngõ line out 3.5 thì e chịu thua, có cần phải qua thêm tụ trở nào khác nữa ko... mong đc các bác hướng dẫn thêm
Em soi datasheet con pcm2704 thì không có chân line in ạ, em soi trên bo có đường line in thì thấy tín hiệu line in từ jack line in nó qua 2 con trở dán 221 rồi vào thẳng con biến trở volume rồi từ biến trở đó tới con opamp xuất ạ.( nếu em không nhìn nhầm, cụ cứ thử soi kĩ xem)
Bạn thử kiểm tra, soi kỹ xem có phải như... Nếu đúng thế thì làm theo chắc OK thôi. Chúc thành công....
Hic! Vâng chắc e nhầm ạ. Ko hiểu là line out hay là ngõ microphone stereo nữa ? Cắm vào điện thoại iphone qua ngõ OTG rồi cho nhạc từ một nguồn khác vào ngõ line out đó nó thu âm lên điện thoại đc, mà tín hiệu thu là stereo luôn. Cái bo này của Tàu nó chơi xóa chip nên e chỉ đoán là PCM2704, PCM2706 gì đó thôi... bác bangthithao có facebook hay zalo gì ko ?

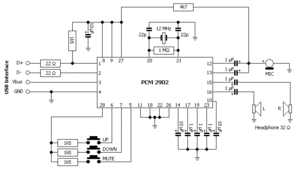

Cụ lần xem nó có giống sơ đồ này không( đặc biệt kiểm tra xem đường line in đó có phải là nối với chân 12,13 của chip không) nếu phải thì 99% đây là chip pcm2902
@nguyenha7904: Ok bác ơi ^^ @bangthithao: Ok bác để e ngâm cứu xem sao E cung cấp thêm 1 số thông tin cho bác tham khảo là cái bo của Tàu khi mình cắm cáp otg lên điện thoại(ngõ sạc) thì cái bo này lấy điện trực tiếp từ điện thoại để hoạt động luôn. Bình thường cắm vào điện thoại chưa bật thì cái bo đó ko sáng đèn, còn khi bật thì đèn ở cái bo mới sáng... ngõ line in của bo khi mình cho nhạc vào từ 1 nguồn khác thì nhạc có thể thu lên điện thoại qua ngõ sạc ra tín hiệu stereo
Thực ra không phải là nó thu tín hiệu line in ( tín hiệu analog) vào máy qua cổng otg mà là trong con pcm2902 có chức năng adc, nó chuyển tín hiệu analog thành digital rồi kết nối cổng otg thôi. Như thế thì em chắc nó là con pcm2902. Còn cái bo nhỏ hơn của cụ( bo kia) thì con đó chỉ là pcm2704 thôi, con 2704 thì chịu chết không thêm line in đc đâu ạ.
Bác ở đâu nhỷ ? Phải chi gặp đc trực tiếp bác thì hay Như vậy có nghĩa là ta chỉ việc nối jack 3.5 line in vào 2 đường 12, 13 rồi từ 15, 16 của chip lên cổng OTG là xong đúng ko bác ? Hay có cần phải qua tụ trở gì nữa ko ? Nếu có thì từ line in vào chip phải dùng tụ trở gì và sau khi qua chip đi ra(15,16) thì phải dùng tụ trở gì nữa trc khi đi lên cổng OTG vào điện thoại ? P/s: Mà sao nhìn cái sơ đồ của bác gửi ngõ USB(otg) ko thấy có nối vô đường out R, L của 2902 số 15 và 16 bác nhỷ ? Chỉ thấy có đường số 1(D+) và số 2(D-) nối ra usb-otg thôi ?
Với điều kiện con chíp đó là chíp 2702 như bangthithao nói đòi cơ mà... Chúc hai bạn có thể gặp trực tiếp nhau để giúp nhau cho thuận tiện... Còn không theo mình cứ thử nối đường line in như sơ đồ bangthithao đã đưa xem có được không vì IC trung quốc hay bị xóa số lắm..... Cái này chắc vựng làm trong tầm tay..
Cái sơ đồ đó chỉ là ví dụ. Nếu cụ có con pcm2902 hoặc mua luôn mạch con đó là được. Mạch con này cũng rẻ. Cụ cứ gu gồ “ usb sound card pcm2902” mà làm theo. Làm cũng dễ với trình độ của cụ. Có thể tham khảo đây ( có luôn file pdf là mạch) http://www.pavouk.org/hw/usbcodecpcm2902/en_index.html
@nguyenha7940: Đúng rồi bác ơi! Tàu nó chơi xóa chip đó mới khổ bọn e cơ chứ, bọn nó cũng toàn đi chôm của tụi DIY bên Mỹ về thôi... @bangthithao: Vâng thưa bác. E check google thì thấy hình như chính xác phải là PCM2904 đa số hình ảnh trên google cái bo nào là PCM2904 đều có 2 đường IN và OUT cả bác ạ Bo này toàn đồ của tụi DIY bên nước ngoài bán thôi bác ơi. E tìm vàng mắt ở VN ko có loại nào có đường IN và OUT lên cả OTG vào máy tính như này @@!
Sơ đồ như này ở VN mình có chỗ nào nhận đóng bo mạch trc ko bác ? Xong mình mua linh kiện về tự hàn thôi chớ mà cầm cọng dây mãnh hàn vô đc cái chân chip bé tí thế kia thấy có vẻ hơi căng á bác À còn vụ đi qua cái chiếc áp 6 chân nữa, hình như là chiếc áp kép điều chỉnh 2 kênh... mà sao trên mấy sơ đồ thì chỉ thấy In/out 1, 2, 3 thôi nhỷ ?
Hàn bt nhé, nhỏ hơn em vẫn hàn mà. Nếu cụ đợi đc thì chờ mấy ngày em layout rồi làm pcb là. Em cũng đang cần làm 1 cái usb sound này để làm thiết bị ghi âm qua cổng otg cho điện thoại. Chứ mấy cái micro ghi âm qua cổng otg cho điện thoại chát quá.
E tính hỏi bác chỗ bán mấy cái vĩ này, cắm vô chắc e hàn đc Ý bác là cũng sẽ làm 1 cái sound card usb như cái bo Tàu của e ạ. Thế thì hay quá! Ăn thua là ghi âm lên điện thoại mà ra đc dạng stereo là đúng cái e cần Có mấy con sound card khác e cắm otg cũng thu đc nhưng toàn ra âm mono. Bác ở đâu nhỷ ? Nếu cần thêm manh mối e gửi hẵn bác cái bo e mua bên Tàu, bác ngâm cứu xem làm y chang đó đc ko
