Em đang liên hệ đặt mua. Cái này lại phải đặt chỗ khác hơi lích kích. Mà bên trong chỗ bác có cao thủ làm cái này rồi đấy. Không vấn đề gì đâu. Cái này cùng lắm nhờ một thành viên vẽ hộ trên orcad rồi mang ra SX hàng loạt dễ ợt.
He chào anh Planets . Em nghĩ là làm DAC nên tách bộ nguồn ra thì hay hơn. Đây là bộ nguồn của em, 1 đầu ra số 5V, 1 đầu ra -5 -0- 5, 1 đầu -12 -0- 12
Có gì khác nhau về mặt kỹ thuật không hả lotomo? Đồng chí nối mát 3 nguồn này ở điểm nào? Dùng LM317 với biến trở hay đấy nhỉ.

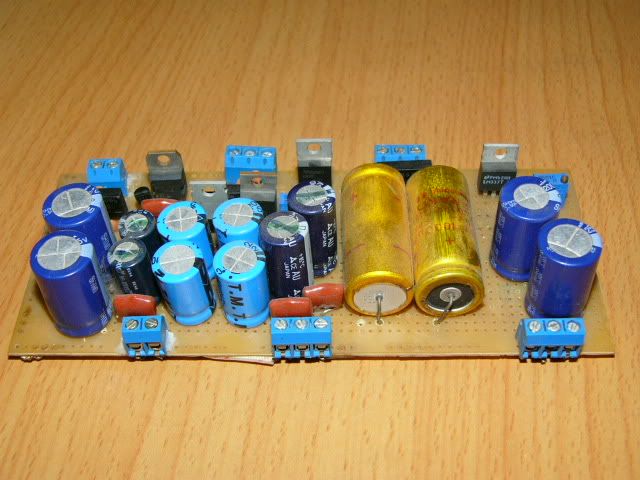

Về cơ bản không có gì khác nhau cả bác ạ. Đầu ra 5V thì em chơi TL431 mắc hỗn hợp với LM317. Còn các đầu ra kia như bình thường. Ah còn mass em không đấu chúng với nhau, em thích nối mass trong DAC hơn . Đây là mặt dưới, híc trông hơi lem nhem nhưng mạch chạy rất tốt, điện áp cực ổn định. Em định làm cái hộp thiếc bọc kim lại
Mình thấy làm bo nguồn riêng như Lotomo là hợp lý đó, nhưng thường thì mass sẽ nối chung với nhau ở phần nguồn chứ không ở bo tín hiệu mới đảm bảo cách ly, tuân thủ theo cách đi mass hình sao. Các bạn coi trong máy của các hãng sẽ thấy nhiều đường mass ký hiệu DGROUND, AGROUND v.v. riêng biệt chạy về bo nguồn.
Cách nối của lotomo vẫn là hình sao đấy ạ nhưng tâm của nó nằm ở giữa phần DAC chứ không nằm ở phần nguồn. Làm như kiểu của lotomo em thấy là đường mát nối giữa các IC là ngắn nhất nếu nối ở nguồn thì tín hiệu truyền giữa các IC phải chạy vòng về nguồn. Bon AD thì vẫn khuyên nối ở nguồn (qua một cái choke nhỏ) nhưng một cao thủ của Philips Semiconductor thì khuyên nối thẳng chân gnd của các IC với nhau. Về cơ bản là phải đảm bảo không bị mát chạy thành vòng là OK rồi.
Mình nghĩ các IC dùng chung nguồn digital thì chung luôn đường mát rồi, phần analog cũng vậy, bản thân các IC DAC cũng cho ra các chân DGround và AGround riêng. Các đường nguồn ở bo DAC đều có nhiều tụ lọc, nên tín hiệu truyền giữa các IC không phải chạy vòng về bo nguồn đâu. Thực tế mình có coi một số bo mạch giải mã 5.1 của Nhật, thấy có hai mát riêng cho digital và analog, hai mát này nối với nhau qua một hoặc hai tụ 0.1uF, lại thấy các bo mạch kể cả bo nguồn đều có dây nối mát xuống chassis sắt. Mình đang định layout theo kiểu như thế. Đúng là các khối mạch có đường thoát mát càng ngắn càng tốt, nên nếu dùng mạch in hai lớp với lớp trên là GND thì vấn đề đơn giản hơn nhỉ.
Mình cũng đang lắp PCM63 theo kiểu của bạn Lotomo, đi dây kiểu P2P, nguồn làm riêng một board, một board cho CS8412 + lọc số, một board cho DAC, một board cho tube buffer. Sẽ thử áp dụng chiêu nối mass của Class A xem sao. Thú thực vì mình chưa có kinh nghiệm, làm p2p nản quá, không thể quy hoạch trật tự được và tiến độ rất chậm. Kể ra làm được cái mạch in thì tốt hơn. Bác Class A xem vụ mạch in của AD1865 triển khai được chưa?

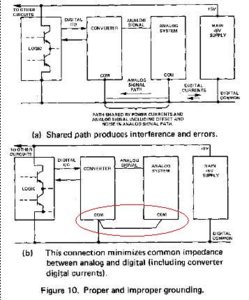

Mời các bác xem hướng dẫn của hãng Analog Device về cách nối ground: http://www.analog.com/UploadedFiles/App ... AN-342.pdf
Bo mạch TDA1541 và AD1865 các bác cho khất đến ra giêng nhé, cuối năm bận quá không làm gì được. Mà không biết bác Lotomo làm bo AD1865 đến đâu rồi, mình đã liên hệ được một chỗ làm mạch in chất lượng khá được, giá cả hợp lý.
Các bác vẽ mạch lâu quá. Chắc em phải lọ mọ học phần mềm thiết kế mạch thôi. Hic hic, mấy cái phần mềm này khó hiểu quá. Mang ra hàng thì họ nhận file dạng gì hả bác? DXF? Gerber?
Oa chào các bác, bận quá nên hôm nay em mới vào mạng được. Bác Planets ơi cái phần mềm vẽ mạch dễ lắm bác ạ, bác cài Orcad chưa? Hôm nào bác rảnh em đến cài cho bác nhé, lúc ý tha hồ ngồi vẽ mạch
Trưa nay tranh thủ em đã ngồi PCB được 1modul cái mạch DAC. Báo các bác là em chạy bo nguồn và bo IV riêng. Bo IV tùy điều kiện có thể thay bằng Tube hay OPA tùy ý.
hôm nay, được nghe thử 1 sản phẩm cũa bác planets, thật là 5 sao trong tầm giá. xin chúc mừng , chúc mừng :wink: :wink: nhưng mà những sản phẩm này chỉ là ...quà tặng âm nhạc thôi hả bác ? :roll:
Ủa sao bác nghe ở đâu vậy? Cái này em đang cho mượn đó thôi. Đây là sản phẩn tâm đắc của em. Có lẽ có một chút may mắn nên em đã chọn được những linh kiện rẻ tiền mà lại cho ra âm thanh rất được. Có nhiều linh kiện trong cái DAC này nếu thay bằng linh kiện đắt tiền hơn thì âm thanh lại dở đi mới lạ. Cái này trước em cấy vào đầu CD sau đó lấy ra làm thành bộ DAC rời. Lúc ở trong đầu CD em thấy âm thanh nó còn nay hơn. Lúc đầu em ko hiểu tại sao sau mới phát hiện ra 1 lỗi nhỏ. Đó là 3 chỗ giắc RCA bị chạm vào vỏ máy. Nếu cách ly nó ra thì mới phát huy được tối đa. Nhưng cái này vẫn đang cho mượn nên em chưa sửa được. Em cũng có ý định phổ biến công nghệ này rộng rãi cho anh em làm. Nhưng muốn làm vậy phải làm mạch in thì mới tiện lợi dễ làm. Vấn đề nay em vẫn đang nghiên cứu.
Đang cuối năm, vào mùa KT, chắc là bận. Nhưng có lẽ qua Tết khoảng 1 tháng, Bác nên nghiên cứu làm board mạch đi, sau đó nhân rộng Em nghĩ nếu được bó gọn kiểu board thì nó cũng sẽ .. kích thích anh em như TDA7294 đã từng . Cố lên nha!
Em chưa dùng con này mới chỉ dung 1865 thôi. Chất tiếng trong trẻo chi tiết hơn 1543 rất nhiều. Có điều cái mạch của em chưa ổn lắm. AD1865 dùng trong Audio Note DAC 5 gấu hạng nhất nhì thế giới đấy bác ạ. Các cao thủ nói AD1862 (20 bits) là hay nhất trong dòng này. AD1860 gần giống AD1865 vì là 18 bits. Nhưng lại giống 1862 ở chỗ mono và phần analog chạy được +/-12V. Thân

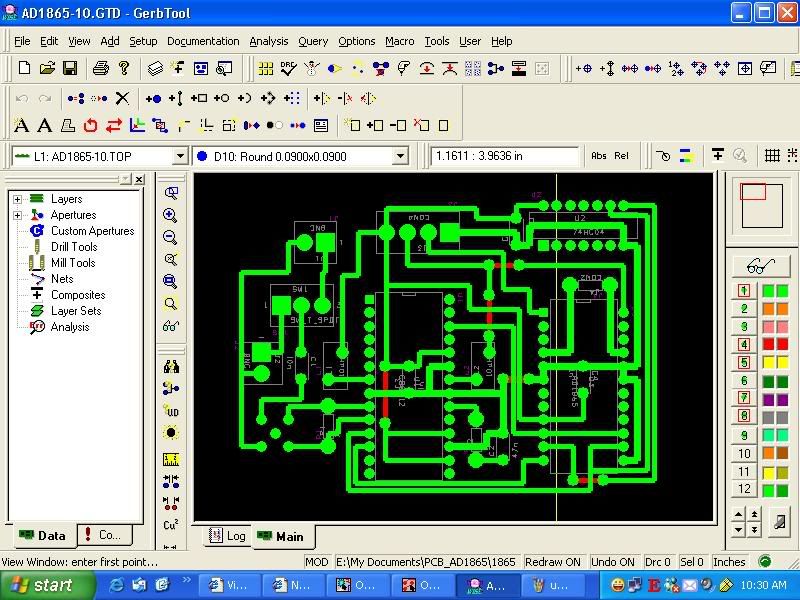

Đây là PCB của AD1865 bác nè. Chú ý là chưa có nguồn và IV đâu. Nguồn nên để riêng, còn IV thì bác nào thích đèn cắm đèn thích OPA cắm OPA
Em thấy AD1860 có 2 nguồn cấp , một nguồn cho digital +-5v, còn nguồn cấp cho bên analog củng là +-5v, vậy nâng cấp nguồn là nâng cấp bên +-5v lên+-12v của analog hả bác Planet, em tìm mải mà không thấy datasheet của ad1860, chỉ thấy nó có một phần nhỏ trong datasheet của ad1865 thôi , bác biết chỉ dùm em
Thông tin này (nguồn +-12v cho analog) là em tham khảo được qua nguồn tin không chính thức. Các cao thủ khoai tây bảo thế chắc không sai. Nguồn digital chỉ có +5v thôi. http://www.diyaudio.com/forums/showthre ... highlight= Còn AD1862 thì chắc 100% là dùng được +-12v. Thực ra AD1860 và AD1862 có vẻ giống nhau về cấu trúc nhưng1862 cao cấp hơn (độ phân giải nhiều hơn 2 bits). Em đoán là sau đó hãng tích hợp 2 chú 1860 thành AD1865 nhưng AD1865 thì chỉ chơi được +-5V thôi. Data sheet em cũng không có. nói chung không khác gì nhau mấy cả bác ạ. chỉ có mỗi chỗ nguồn thôi.
AD1860 của em ra tiếng rồi các bác ạ,tiếng nó tốt hơn TDA1543 rõ ràng , mới đầu em cho nó chạy +-5v ,ra tiếng là em mừng lắm rồi nhưng tiếng của nó em chưa vừa ý lắm , em thử cho nguồn analog chạy lên -+12v theo lời bác Planet thử coi( em cũng sợ AD1860 đi luôn thì chết mất nhưng có làm thì mới biết như thế nào), một tạy em mở nguồn, một tay em sờ vô IC, lở nó nóng quá thì em tắt ngay, nhưng không sao bác ạ , tiếng vẩn ra và IC vẩn ấm ấm thôi. Con này chắc phải chờ cs8414 của bác Planet về mới thành phẩm được Theo các bác thì em nên lắp theo kiểu dùng mạch lọc số hay không dùng , nếu không sử dụng thì nó có ảnh hưởng gì tới âm thanh không ?
Tác dụng của bộ lọc số là để lọc sóng cao tần đi kèm với tín hiệu âm thanh của DAC. Đối với hầu hết các chip multibit việc lọc này là không cần thiết. Chỉ cần dùng 1 mạch lọc cấp một ở phần analog là đủ (cho yên tâm). Không lọc tí nào ở phần analog cũng chả sao cả. tiếng vẫn tốt. Vì vậy theo em thì lọc số là không cần thiết. Đối với chip DAC loại 1 bit thì cần phải lọc cả digital lẫn analog nếu không sẽ có tiếng xì xèo rõ ràng. Mấy con DAC loại khủng khiếp như Audio Note DAC 5 cũng không dùng lọc số đâu bác ạ.
