Mình có mấy ý kiến về thiết kế bo mạch của lotomo như sau: 74hc04 cần có tụ 0,1uF giống như mấy chân nguồn của CS8412 Các chân vào không sử dụng của 74hc04 (1, 3, 5, 11, 13) nối vào V+ digital Chú ý chân Va+ và analog ground của CS8412. Analog ở đây không có nghĩa là tín hiệu analog audio mà là liên quan đến tín hiệu SPDIF vào (trước khi giải mã thành 3 tín hiệu BCLK, DATA, SFYNC được coi là analog). Cái này thực chất vẫn là digital nên phải dùng nguồn digital. Do vậy Va+ của CS8412 phải nối vào nguồn digital (chung với chân 7 của CS8412) chứ không dung chung nguồn với chân 24 của AD1865 Có thể làm ground plane được không? Làm một cái ground plane ở mặt trên board rồi nối chất cả các chân ground của IC xuống ground plane. Nguồn vào vẫn tách riêng như sau: +5V digital nối vào chân 7, 22 của CS8412 và chân 9 của AD1865 +5V analog nối vào chân 24 của AD1865 -5V nối vào chân 1 của AD1865 Trên ground plane thì để trống một vài chỗ cần đi mạch nổi lên trên. Chuyển con 74hc04 xuống phía dưới được không? Để ở phía trên như vậy tín hiệu digital chạy vòng vèo sẽ gây nhiễu. Đường nguồn chạy vòng vèo không sao vì chỉ là DC. Chân 7 của CS8412 cần tụ 0,1uF xuống ground Cái linh kiện nối 2 chân I out là gì vậy? Có thể cho phần opamp tích hợp onboard luôn được không? Có thể làm thêm cái đèn led cho CS8412 không? Lấy tín hiệu từ chân 28 của CS8412 thên 1 con transitor vào.
Ấy ấy,bác Planets gãi đúng chỗ ngứa của em rồi . -74HC04 đã có 1 em tụ 0,1u ngay trên đầu nó rồi đó bác. Hì em định chơi thêm vài em tụ lọc nhiễu nữa. -Các chân không sử dụng của 74HC04 ( các chân đầu vào) em đã định nối vào 5V digital qua 1 điện trở 1k rồi nhưng thế nào lại quên mất . -Các chân Va+, ground của 8412 em sẽ nối vào digital. -Mạch này em chỉ thiết kế 1 lớp, em sẽ chuyển sang 2 lớp theo ý kiến của bác vì như thế cũng tốt hơn và dễ thiết kế hơn :roll: . - Em sẽ cố gắng các đường tín hiệu là ngắn nhất có thể. -Linh kiện nối 2 chân Iout là cái connecter thôi bác ạ. Em sẽ tích hợp luôn OPA vào mạch này và kèm theo connecter từ Iout ra ngoài để bác nào thích đèn chơi đèn. -Làm thêm 2 đèn led, một cho nguồn và 1 nối từ chân 28 qua BJT Cái mạch này em đang để trên máy bàn ở cơ quan, lại đi vắng nên có gì tuần sau về em sẽ thực hiện. Chú tâm vào chắc mất 1 buổi chiều thôi :roll:
Em xin thông báo với các bác là IC để làm DAC sẽ về rất sát tết. Có lẽ để ra tết em sẽ chuyển cho các bác đã đặt hàng. Đợt tới mới chỉ có CS8414 và TDA1543 thôi. Hiên nay em cũng đã có sẵn một số ít TDA1543. Nếu các bác cần gấp thì để em chuyển nhưng chưa có CS8414 thì cũng chưa giải quyết được nên có lẽ để khi có CS8414 sẽ chuyển luôn cho đỡ tốn thời gian và chi phí vận chuyển các bác nhỉ. CS8414 hoàn toàn tương thích với CS8412 và có cả đến chuyển đổi thành 28 châp DIP. Ngoài ra CS8414 tương thích 24 bits - 96khz Trong thời gian chờ đợt có lẽ các nào làm tda1543 thì cứ kiếm các linh kiện khác làm mạch luôn đi. Tất cả cách linh kiện khác đều có sẵn ngài chợ hết. Nếu làm cấp tập thì chỉ mấy tiếng là xong nhưng các bác cứ chậm rãi mỗi ngày đi độ 5 đường mạch thôi cho nó chuẩn. TDA1543 này thì chưa bõ làm mạch in vì nó đơn giản quá. Mạch in nên để dành làm DAC thật gấu cho bõ công. Các bác nên dùng dây CAT5 tuốt vỏ ra để đi các đường mạch digital và mạch nguồn. Phần analog ra từ chân con tda1543 thì dùng loại dây xịn gì tùy các bác. Em dùng lõi dây micro Proel thấy rất tốt.
Một bí kíp quan trọng khi làm mạch là hạn chế sử dụng thêm dây bên ngoài mà dùng tối đa phần chân dài của các linh kiện tụ trở để nối vào nhau nhé.
Bác Planet ơi, em thấy còn này cũng gấu này, dùng cả XO reclock. http://dddac.de/files/dddac1543ver22.pdf Lại có cả PCB (1 mặt) Theo em, có PCB là ngon nhất, vì dễ nhân bản và tránh nhầm lần, đi dây p2p toét cả mắt mà dễ nhầm (nhất là với tính hấp tấp của em:-D) Bác cân nhắc phương án này xem nhé, em chẳng hiểu cái phần re-clock lắm nên không dám cầm đèn chạy trước oto Quyda
Các bác mà đợi em làm PCB thì hơi lâu đấy vì bây giờ em mới bắt đầu học sử dụng phần mềm thiết kế PCB. Cái hay của TDA1543 là ở chỗ nó đơn giản nên có thể dễ dàng kiểm soát chất âm bằng cách thay đổi linh kiện và các chi tiết khác. làm p2p cũng chả kém PCB vì các đường mạch cũng đơn giản gọn ghẽ thôi. Dù sao thì TDA1543 cũng có những hạn chế của nó. Hãng Philips cũng chỉ coi nó là hàng rẻ tiền thôi. Nếu biết cách khai thác theo những phương pháp tiểu xảo thì âm thanh nghe khá được nhưng không thể đọ được với DAC gấu.
em thấy TDA1543 chạy đơn một con hoặc 4 con thì ổn định , nhưng khi nó chạy 8 con song song chồng lên nhau thì hơi rắc rối về vấn đề giải nhiệt cho nó, em đả thử nó rồi nhưng chạy khoảng 5 phút thì âm thanh bắt đầu bị nhiễu dử dội, rờ vào TDA1543 thấy nóng khủng khiếp, nhưng khi em giải nhiệt cho nó bằng một cái quạt nhỏ thì hết hẳn hiện tượng đó.chắc phải vừa chạy vùa quạt thôi(thấy có tay DIY Nhật chơi giải nhiệt cho nó bằng mấy miếng nhôm nhỏ kẹp ở giửa mấy con IC định bắt chước nhưng lại thôi , hàn tới hàn lui nà nó chết luôn thì nguy).Nhưng không biết cái quạt thì nó có ảnh hưởng xấu gì tới âm thanh không nửa, em nghe thì thấy nó vẩn vậy.chắc là phải làm nguồn riêng cho quạt cho nó chắc ăn.
vâng em cũng bị vấn đề như của bác , làm tản nhiệt cho nó khó quá , có giải pháp nào hiệu quả cho em biết với nhá, cám ơn bác trước.
Em vừa kiếm được con ac qui 12V-2A định làm nguồn cho DAC. Có bác nào có ý kiến tư vấn về vụ này không?
Cái này bọn khoai tây hay làm đối với TDA1543. Cá nhân em đã thử dùng với DAC của Audio Alchemy nhưng không thấy hay. Tiếng ra khá sạch nhưng lại hơi bị chói. Nếu dùng các này phải làm mạch sạc tự động nếu không rất bất tiện.
Các bác chú ý em xin tiết lộ bí quyết quan trọng nhất khi làm DAC đây: Những con tụ nằm sát chân nguồn ảnh hưởng đến chất âm cực lớn chỉ sau tụ xuất âm mà thôi. Chất âm của mấy con tụ này còn lấn át cả chất âm của chip DAC nữa cơ đấy. Vấn đề đau đầu là dùng tụ nào trị số bao nhiêu thì lại không có công thức cố định tùy từ chip DAC mà xử lý. Các bác cứ thử xem sẽ biết ngay thôi. Nếu dùng opamp thì mấy con tụ sát chân nguồn opamp cũng ảnh hưởng tương tự.
Bí quyết tiếp đây các bác: Đặt IC ổn áp gần sát vào CS8414 và DAC IC sau đó nối qua một lõi ferit hoặc cuộn cảm nhỏ sẽ giảm thiểu được nhiễu nguồn. Tụ phim bypass cho chân nguồn IC phẩi đặt sát vào chân IC chân kia của tụ nối về chân mát tương ứng theo đường ngắn nhất.

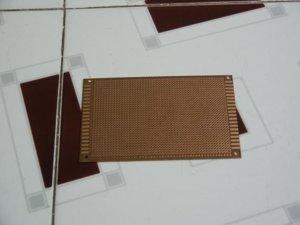

Trong thời gian tới em sẽ làm một bo mạch DAC tda1543 rồi chụp ảnh từng công đoạn lên để các bác xem nhé.
em thì hàng chồng lên nhưng để hở ra một khoảng nhất định để cho nó giải nhiệt tốt hơn, và lấy một cái quạt CPU thổi trực tiếp vào nó ( cho quạt nó chạy khoảnh 10V để cho nó êm, và nên cấp nguồn rời để khỏi ảnh hưởng tới âm thanh )hiệu quả rỏ rệt, dòng qua TDA1543 ổn định hẳn, không bị tụt như lúc nóng quá. Còn một đều nửa là khi chạy 8 con TDA1543 chồng lên thì nên chạy con ổn áp LM317T cho nó ổn định , và điện trở tại 2 chân AO nên sử dụng khoảng 1/2 W và có độ chính xác cao (trở của em thì tháo trong xác máy CD), em thấy âm thanh tốt hơn.
Lạ quá. Em thấy chả có gì chợ giời HN có mà trong Nhật Tảo lại không có. Bác đã đến Nhật Tảo xem chưa?
tuần nào em cũng có mặt ở Nhật tảo bác ạ, tìm mỏi cả mắt nhưng không có, mới hôm qua tìm được mấy em tụ Elna Carefilm rả máy nhưng đắt kinh khũng, nhưng em đang cần phải mua thôi(4 cái 470mF/16V và 2 cái 2200mf/10V tới 90 ngàn lận) phải chi trong này có anh em nào cung cấp mấy thứ này thì đở biết mấy.

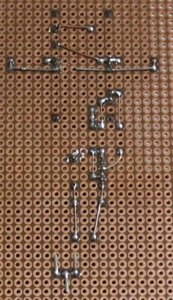

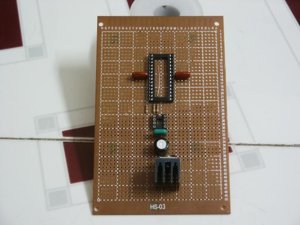

một số linh kiện đã được ráp. Bắt đầu từ 3 con trở nối đường tín hiệu số giữa 2 IC rồi đến đến IC tda1543 sau đó là đế IC CS8412. Từ giữa triển khai ra các linh kiện xung quanh.
Bác nào thông tiếng ăng lê dịch hộ em với ( cái này cho tda1543 đấy) em không hiểu aprox là cái gì cả. Notes: In case more than than 1 DAC is used (n DACs) adjust Rload and Rref: Rload = aprox 2k2 / n (2k2 => 1,6 VRMS) With P1 adjust Vout DC at 3,85 Volt
Aprox là xấp xỉ. nó viết tắt ấy mà. Nếu dùng nhiều chip DAC (n chip) điều chỉnh điện trở I/V và điện trở ref như sau: Điện trở i/v xấp vỉ bằng 2k2/n (2k2 trên 1 DAC cho ra 1,6V RMS) Điều chỉnh biến trở P1 (R ref) sao cho điện áp DC ở chân ra bằng 3,85V.
