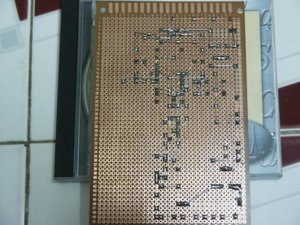

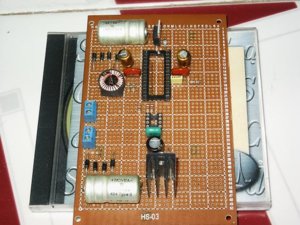

Em có mod một chút so với thiết kế ban đầu. Thêm 2 con diode bảo vệ cho 7805 và 7808. Đi ốt bảo vệ này không cần lắm trừ khi tụ nguồn sau IC ổn áp có trị số lớn. Phần tín hiệu digital in dùng biến thế. Vị trí của 7805 và 7805 hơi thay đổi một chút. Hôm rồi đi chợ kiếm được mấy con tụ nguồn trong khá ngon như các bác thấy ở trên Novea 1000uf 25V nhưng là loại nằm ngang nên vị trí tụ cũng hơi thay đổi. Tụ nguồn phía sau IC ổn áp 7808 là Panasonic Pureism 100uF không phân cực. Tụ nguồn sau IC ổn áp 7805 là 2 con Panasonic Gold 10uF. Đi ốt cầu là loại Schottky 1A 30V. Thêm 2 ổ nối dây ra biến áp nguồn cho dễ thao tác. Em đang tính lền này chỉ ráp 1 con tda1543 thôi chứ không úp thìa.

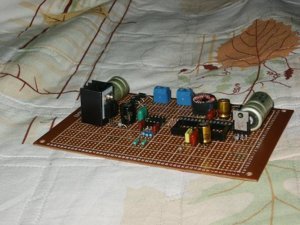

Bo mạch đã hoàn thiện. Lần này em quyết định dùng R i/v 2k2 và R ref 1k vì sẽ không chơi úp thìa nữa.
Đúng đấy version 1 em cũng để Ri/v là 2k2 và R ref là 1k2 chạy thấy ok lắm nhưng thích ngựa chồng lên thử, bây giờ chán rồi để quay lại cũ thôi ,có thể linh kiện em kém quá nên chồng lên mà không thấy phê gì cả. cho em hỏi luôn tụ xuất âm bac dùng con bao nhieu vậy , của em la 2,2uf cua mundorf thi có ok không hay là thay con khác nhỏ hơn.
vậy cho em hỏi nữa là nếu reclock cho nó thì chất âm sẽ ra sao nhỉ ,có cải thiện hơn nhiều không?và 3 đường tín hiệu số hiện giờ vẫn nối thẳng vào tda1543 thì có cần đệm thêm trở không ?
có reclock thì âm thanh nó sẽ analog hơn nhiều nếu phần reclock tốt sẽ làm mất đi cảm giác digital thường thấy ở CD. Ngoài ra độ chi tiết sẽ nâng cao lên nhiều các hài âm gốc của nhạc cụ sẽ được tái hiện đầy đủ hơn. Đệm thêm trở vào 3 đường tín hiệu số có tác dụng cách ly bớt nhiễu từ CS8412/CS8414 truyền sang DAC nhưng tác dụng của nó cũng không lớn lắm.
tụ không phân cực làm nguồn thì nó có kết quả hơn nhiểu so với tụ phân cực không vậy bác, nếu có thể thì bác tư vấn thêm cái vụ mạch reclock với linh kiện để tìm nha bác .

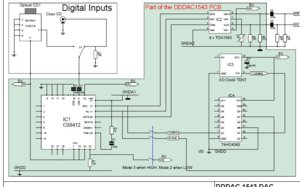

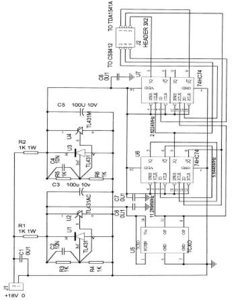

Chào bác Thực ra có phân cực hay không không quan trọng mấy mà quan trọng là loại tụ gì. Con tụ trên của em là tụ hóa thôi nên nó cũng không phải là hay lắm đâu. Dùng tụ MKP hoặc tụ dầu làm tụ nguồn là phê nhất có điều 2 loại này đều to cỡ nắm đấm. Tụ MKP 100uf giá khoảng 20-30 USD/con cơ đấy. Gửi các bác thêm một cái mạch reclock để tham khảo. Cái này dùng 2 con 74HC74 em thấy hay hơn cái dùng 1 con 74HC4040 đó.
mấy cái tụ dầu Nga chắc sử dụng tốt hà bác, mà dung lượng tụ nguồn lớn hay nhỏ thì cũng ảnh hưởng tới âm thanh phải không bác, em thấy bàn tán về vấn đề này cũng nhiều lắm, nhất là mấy con tụ hóa, em thấy bác Planet tài thật , có mặt trên từng cây số.
Tụ dầu xịn của Nga dùng ngon đấy bác ạ. Tụ nguồn lớn nhỏ cũng có ảnh hưởng bác ạ. Nhưng tụ hóa thì hay bị như vậy hơn vì thông số kỹ thuật của tụ hóa thay đổi theo trị số điện dung rất dữ. Tụ dầu và tụ film cũng có thay đổi nhưng thường là sự thay đổi nằm ngoài dải tần hoạt động cần thiết.
không những vậy mà bác planet còn giảng giải rất dễ hiểu, trình độ sư phạm của bác thật tới mức giáo sư rồi . cái mạch bác đưa làm em lại lung lay mất rồi . không biết làm cái nào nữa , vì mạch đó nếu như đi dây thì quá phức tạp đối với em mà làm mạch in thì em không có thời gian và lười.hi vọng 1 ngày nào đó được gặp bác.
cỏn tụ dầu của Mỷ thỉ sao hả bác , em có mấy cái dung lượng củng lớn , nó có 4 chân cắm như chân đèn,hiệu Arevoc nhưng không biết nó có hợp không , đển về em tét thử rồi báo cho bác biết kết quả
@ maguro Cái mạch mình post ở trên phần nguồn có thể đơn giản hóa đi được. Phần nguồn nó hơi cầu kỳ. Còn mạch reclock thì cũng đơn giản thôi @phinam Bác cứ thử tụ dầu Mỹ đi rồi thông báo kết quả nhé.

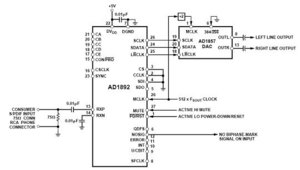

Đây là giải pháp nếu bạn muốn đơn giản thì dùng con AD1892. Con này reclock rất hiệu quả nhưng lại có lọc số nên DAC sẽ không còn là NOS nữa. Thực ra mình chưa dùng thử nhưng theo lý thuyết thì các chíp ASRC này sẽ cho ra clock rất tốt gần như là không có jitter.
em bận quá nên chưa test mấy cái tụ Mỷ được, lại mới sưu tầm được một cặp tụ dùng cho DA của Hitachi 50v/2200mf, nó đề chử Pure focus ( theo em nghĩ là độ trong trẻo) , nó không lớn lắm nhưng em cầm thì thấy nặng hơn nhiều so với tụ thường, bác biết thì tư vấn dùm em xem cặp tụ này như thế nào?
so sánh với tụ Cerafine thì Pure focus như thế nào hả bác ,còn tụ Muse nửa, bác đánh giá như thế nào về nó ,và nó dùng ở vị trí nào thì thích hợp , em hơi lạc đề nhưng mong bác giải thích giúp em.
Nói chung em thấy các loại tụ hóa tầm trung khác nhau không nhiều vả lại nằm ở trước con ổn áp nên ảnh hưởng cũng không lớn lắm. Pure Focus thì em chưa biết. Tụ cerafine thì tiếng mềm ngọt hơi tối tụ Nichicon Muse tiếng sáng hơn một chút thì phải.
CÁC BÁC SAO TA KO LẮP DAC 24BIT MÀ LẮP 16BIT ? CÓ NƠI NÀO LẮP BÁN SẲN KO ? CÁC BÁC CHỈ GIÚP? EM TÍNH TẬU MỘT CHÚ CHƠI ? EM THẤY SHANLING CÓ DAC-1 DÙNG BB1704 , CÓ BÁC NÀO SỬ DỤNG KO ? GIÁ BÁN BAO NHIÊU BÁC NÀO BIẾT CHỈ GIÚP ???
Bác TITAN à, lần sau bác bỏ CAPLOCKS đi dùm nhé, ghi chữ thường là bọn em đọc được hết . Kính bác, Quyda Ps. DAC bán sẵn có nhiều lắm, trong thread này bác Planets cũng đề cập đến mấy loại, bác đọc kỹ xem, nếu không thì google "DAC kit" sẽ có!
Chào bác Bác quan tâm đến DIY DAC là em khoái rồi. Theo em số bit không quan trọng lắm. 16 bit là khá đủ để hay rồi bởi vì đĩa CD chỉ có 16 bit thôi. DAC IC có thể quảng cáo 20 bits rồi thì 24 bits nhưng đó là đầu vào thôi còn độ phân giải thực đầu ra thì mỗi con 1 kiểu (thường là thấp hơn nhiều). Thiết kế mạch và các linh kiện phụ trợ quan trọng không kém gì con IC mà vấn đề này không phải là đơn giản. Dù sao thì PCM1704 cũng là một con DAC có tiếng tăm của BB và cũng không rẻ. Tất nhiên dùng PCM1704 cũng có thể làm ra được DAC gấu nhưng không có nghĩa là hay hơn những DAC ít bit hơn. Còn tại sao làm các 16 bits thì cơ bản là nó sẵn linh kiện, chi phí hợp lý, dễ làm, chất lượng âm thanh hay. Mời bác tiếp tục tham gia món này cùng anh em cho vui.
Các bác có đặt CS8414 và TDA1543 ở trong chủ đề này xin qua đây xem giúp em nhé. http://www.vnav.net/modules.php?name=Fo ... highlight=
